오프라인 비드 검사

현재 최신 버전 (2.1.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

솔루션 소개

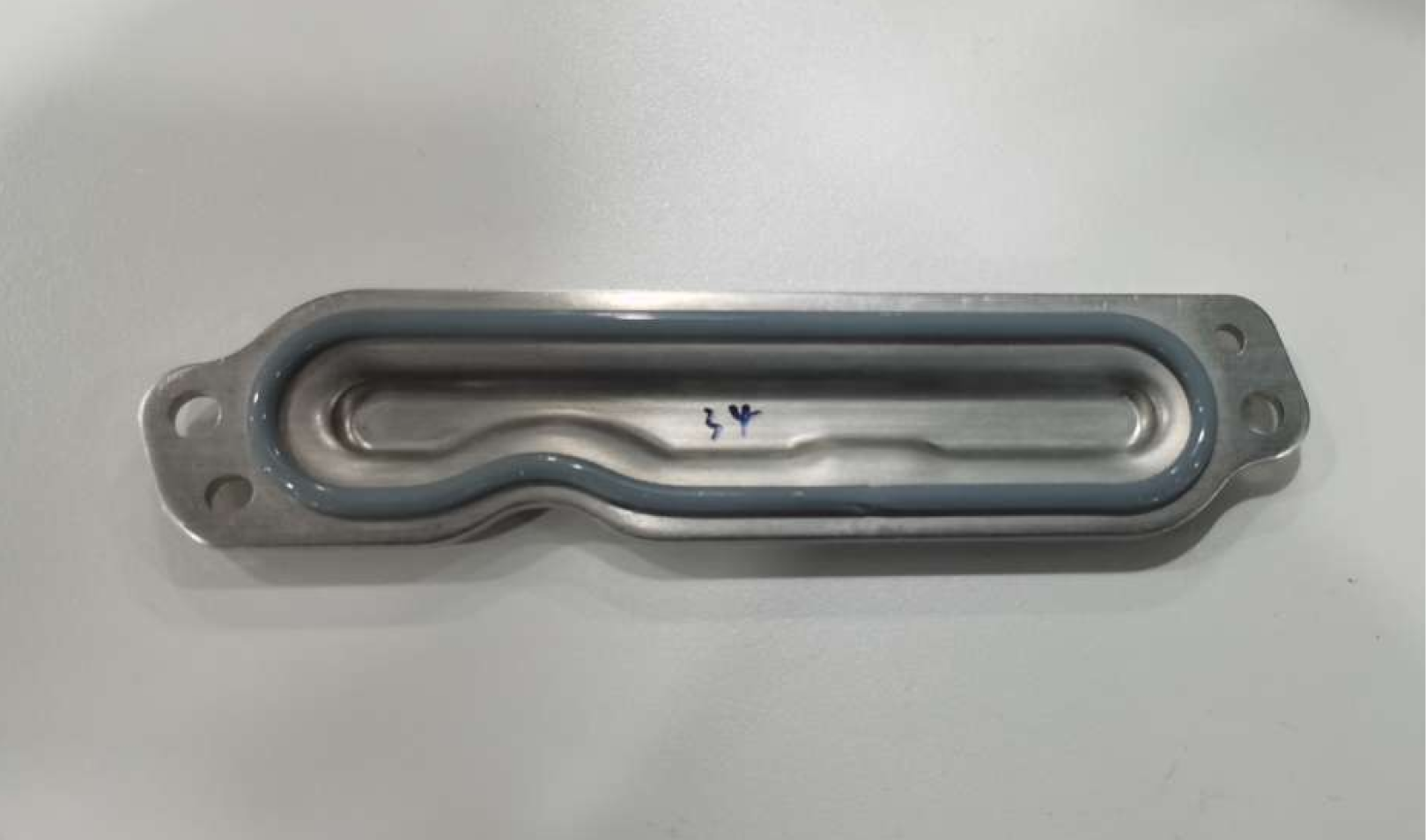

이 솔루션은 가전제품 및 자동차 제조와 같은 산업의 비드 검사 시나리오에 적합하며, 직선형, S자형 및 일부 복잡한 비드 경로에도 신속하게 검사할 수 있습니다. 고정밀 검사를 통해 불합격 제품을 효과적으로 검출하고 검사 효율성과 제품 품질을 향상시킬 수 있습니다.

이 솔루션은 다음과 같은 과제를 효과적으로 해결합니다.

복잡한 비드 경로 : 대부분의 경우, 비드는 곡선형, 홈이 있는 또는 불규칙한 표면에 적용되며, 적용된 비드의 경로가 구불구불하여 측정의 난이도를 증가시킵니다.
고정확도 측정 요구 : 비드의 너비, 높이, 단면적, 중심 위치와 같은 주요 지표들은 고정밀 측정을 요구합니다.
가장자리 문제 : 적용된 비드의 가장자리가 겹치거나 중첩될 수 있으며, 이는 검사 알고리즘에 문제를 일으킬 수 있습니다.

솔루션의 주요 기술 사양은 다음과 같습니다.

실제 프로젝트의 요구 사항에 따라 주요 기술 사양은 달라질 수 있으며, 상황에 맞게 유연하게 조정해야 합니다.

프로젝트 요구 사항에 따라 Mech-Eye 3D 레이저 프로파일러 센서는 대상 물체 상단에 고정 장착해야 합니다. 센서가 대상 물체를 정확히 향하도록 설치하고, 작업 공간에 맞춰 적절한 각도로 기울기를 조정하여 물체 검지 영역이 최대한 스캔될 수 있도록 해야 합니다.

Mech-Eye 3D 레이저 프로파일러 + Mech-Eye Viewer 소프트웨어

물체 표면을 빠르게 스캔하고 표면 데이터(뎁스 맵과 광도 이미지 포함)를 생성합니다.
Mech-MSR 소프트웨어

표면 데이터를 획득 및 처리하며 비드 결함을 검사합니다.

솔루션을 사용하기 전에, Mech-MSR 솔루션 라이브러리에서 오프라인 비드 검사 솔루션을 다운로드해야 합니다. 솔루션 다운로드 방법은 솔루션 라이브러리 사용 가이드를 참조하세요.

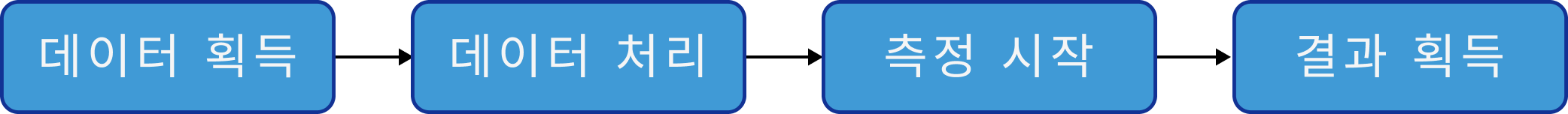

솔루션 사용 프로세스는 다음과 같습니다.
