측정 시작
데이터 처리 후, 이 데이터를 사용하여 비드 경로의 너비, 높이, 단면적 및 오프셋을 측정할 수 있으며, 이를 통해 적용된 비드가 기준에 부합하는지 판단할 수 있습니다.
측정 프로세스
표면 트랙 측정 스텝을 사용하여 비드의 모든 측정 작업을 수행할 수 있습니다.
구체적인 프로세스는 다음과 같습니다.
-
트랙라인 편집기에서 적용된 비드의 이상적인 경로, 즉 트랙 라인을 정의합니다.
-
표면 트랙 측정 스텝의 파라미터 설정 구역에서 편집기를 열기 버튼을 클릭하여 편집기 창에 이동합니다.
-

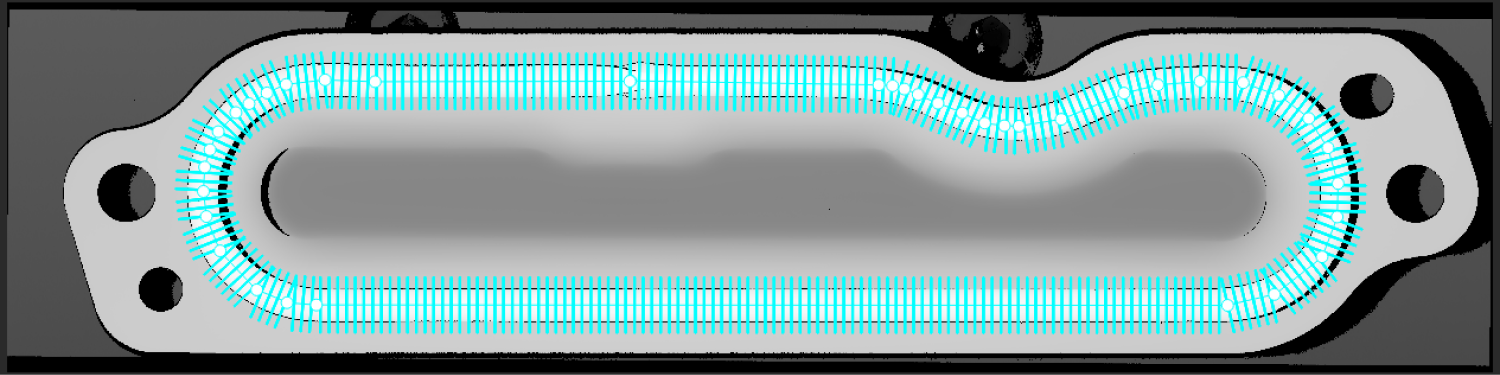

트랙 라인 파일을 생성하고 트랙 라인을 그립니다. 그려진 트랙 라인은 적용된 비드의 중심선으로 사용되며, 선 위의 점들과 측정된 중심점을 비교하여 오프셋을 계산합니다. 자세한 작업 설명은 사용 방법을 참조하십시오.
-
단면 프로파일 파라미터를 설정하여 비드의 고품질 단면 프로파일을 얻습니다.
-
저장 버튼을 클릭하여 모든 설정을 저장한 후 편집기를 닫고 소프트웨어 메인 인터페이스로 돌아갑니다.
- 튜닝 TIP
-
-
적절하게 길이 및 너비 파라미터를 조정하여 얻어진 단면 프로파일이 적용된 비드의 단면 특성을 충분히 반영하고 일부 주변 표면 데이터도 포함할 수 있도록 합니다.
-
간격이 작을수록 더 많은 단면 프로파일이 얻어지고 검사가 더 세부적으로 이루어집니다.
-
-
-
표면 트랙 측정 스텝의 파라미터 설정 구역에서 관련 파라미터를 설정합니다.
-
트랙라인 설정의 드롭다운 리스트에서 트랙라인 파일을 선택합니다.
-
검사 설정을 수행합니다. 대표적인 사례 프로젝트에서는 대부분의 파라미터가 기본 설정으로 유지되었으며, 실제 상황에 따라 다음과 같은 조정이 이루어졌습니다.
-
중앙값 필터 사용 옵션을 체크하고 창의 크기를 0.300으로 설정하여 부드러운 프로파일을 얻습니다.
-
갭 채우기 임계값을 0.200로 설정하여 단면 프로파일의 틈새를 채웁니다.
-
피크 감지를 위한 창 크기를 기본값인 0.200로 유지하여 각 단면 프로파일의 피크 포인트를 검사하고 이를 트랙 높이를 계산하는 데 사용합니다.
-
측면 높이 임계값을 0.400로 설정하여 각 단면 프로파일의 사이드 포인트를 검사하고 얻은 사이드 포인트를 트랙 너비와 중심점을 계산하는 데 사용합니다.
-
-
판정 설정을 수행합니다.
너비, 높이, 단면적, 오프셋의 공칭 값과 각각의 허용 오차를 설정합니다. 모든 판정 파라미터 설정을 충족하는 단면 프로파일만 합격(OK)으로 간주될 수 있습니다.
실제 설계 요구 사항에 따라 파라미터를 설정하십시오. -
(선택사항) 디스플레이를 설정합니다.

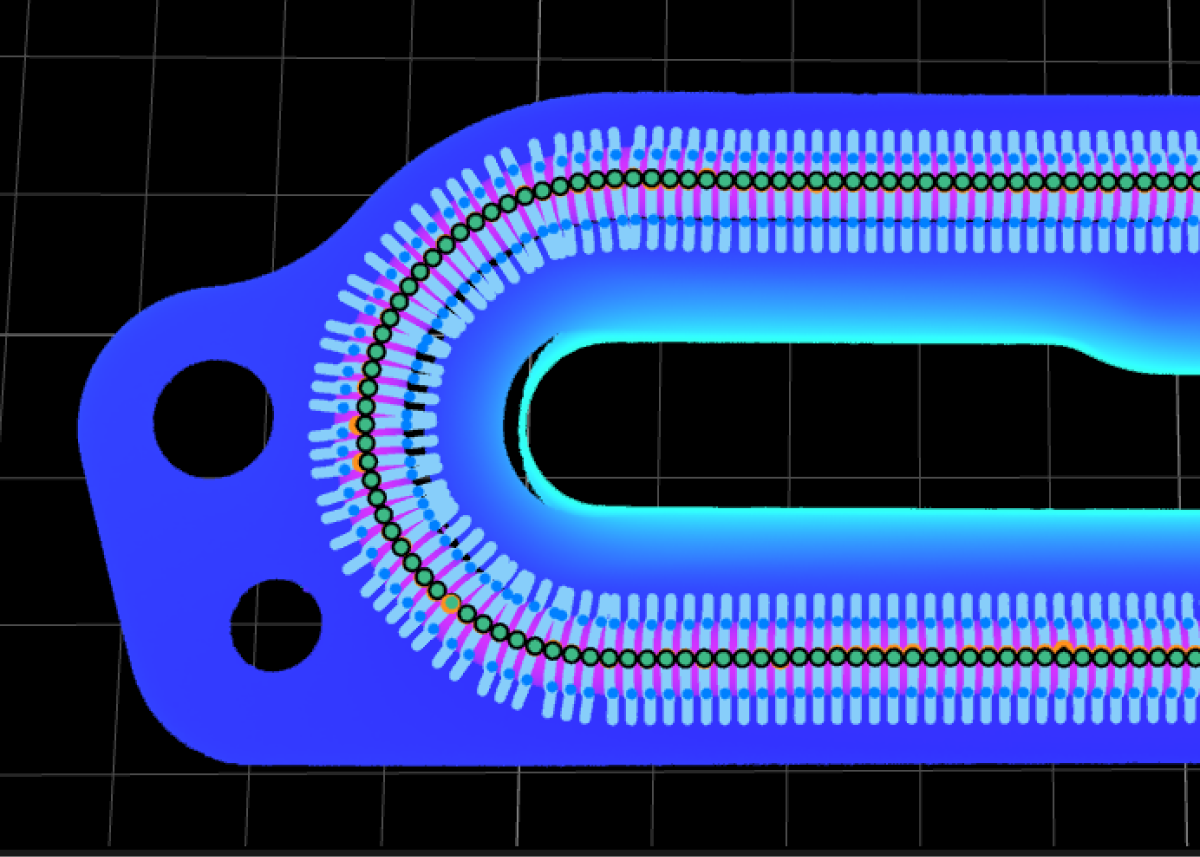

측정 결과 표시 옵션을 체크하는 것을 권장합니다. 스텝을 실행한 후 데이터 시각화 영역에서 실행 결과를 볼 수 있습니다.
-
출력 패널에서 측정 요구 사항에 따라 출력 항목을 선택합니다. 사례 프로젝트는 적용된 모든 비드가 합격한지 검사하도록 설계되었기 때문에, 표준을 충족하지 않는 단면 프로파일의 수를 출력하기 위해 NG 수 항목만 선택됩니다.
-
설정이 완료 후 이 스텝을 실행하고 측정 결과를 얻을 수 있습니다. 데이터 시각화 영역 하단의 결과 출력 패널에서 스텝 실행 결과를 실시간으로 확인할 수 있습니다.
다음에는 측정 항목에 허용 범위를 설정하여 측정된 값이 요구 사항을 충족하는지 확인할 수 있습니다.
