데이터 처리 후 굽힘 판 데이터인 블롭(blob)은 비교적 안정적이고 크기가 작습니다. 다음 단계로, 이 데이터를 바탕으로 굽힘 판의 두께 및 치수를 측정할 수 있습니다.

굽힘 판 두께 측정

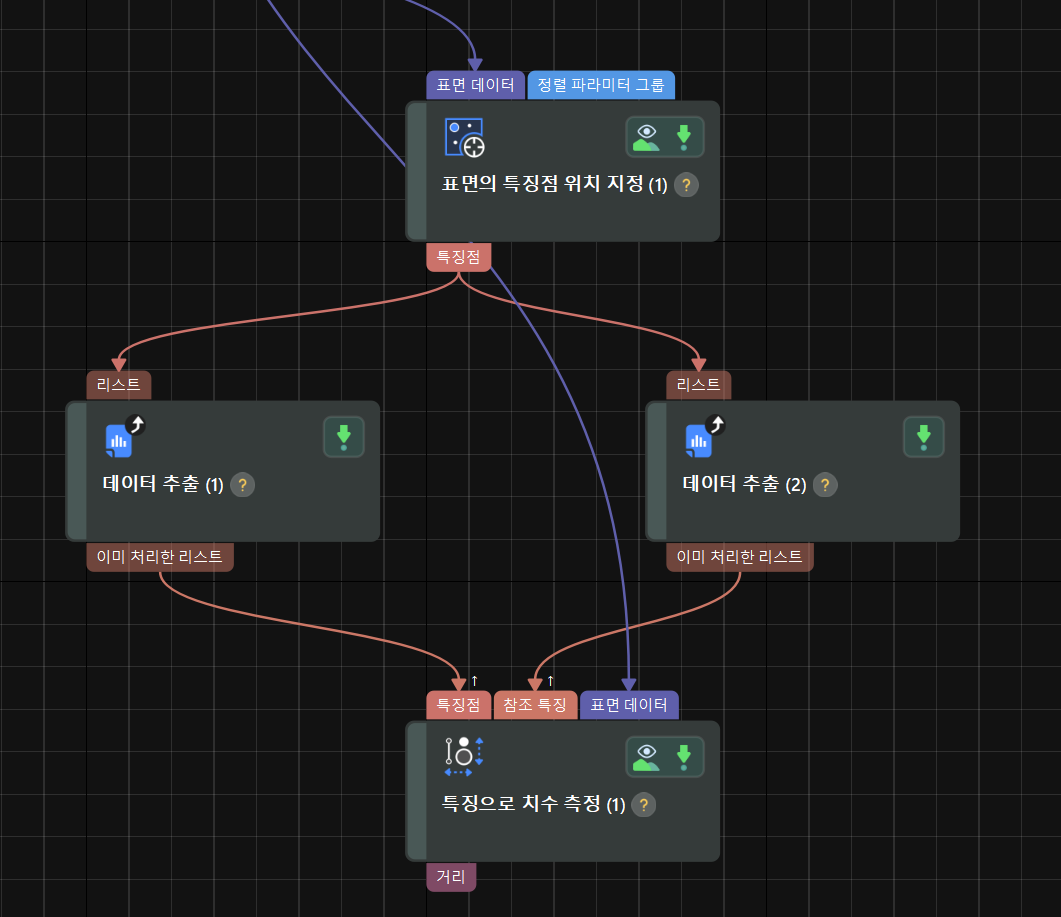

굽힘 판의 두께는 일반적으로 전·후면에 대응되는 포인트들 간의 거리로 정의됩니다. 따라서 상·하면 표면 데이터의 중심점 간 거리를 측정함으로써 굽힘 판의 두께를 얻을 수 있습니다.

measure bent plate thickness 0

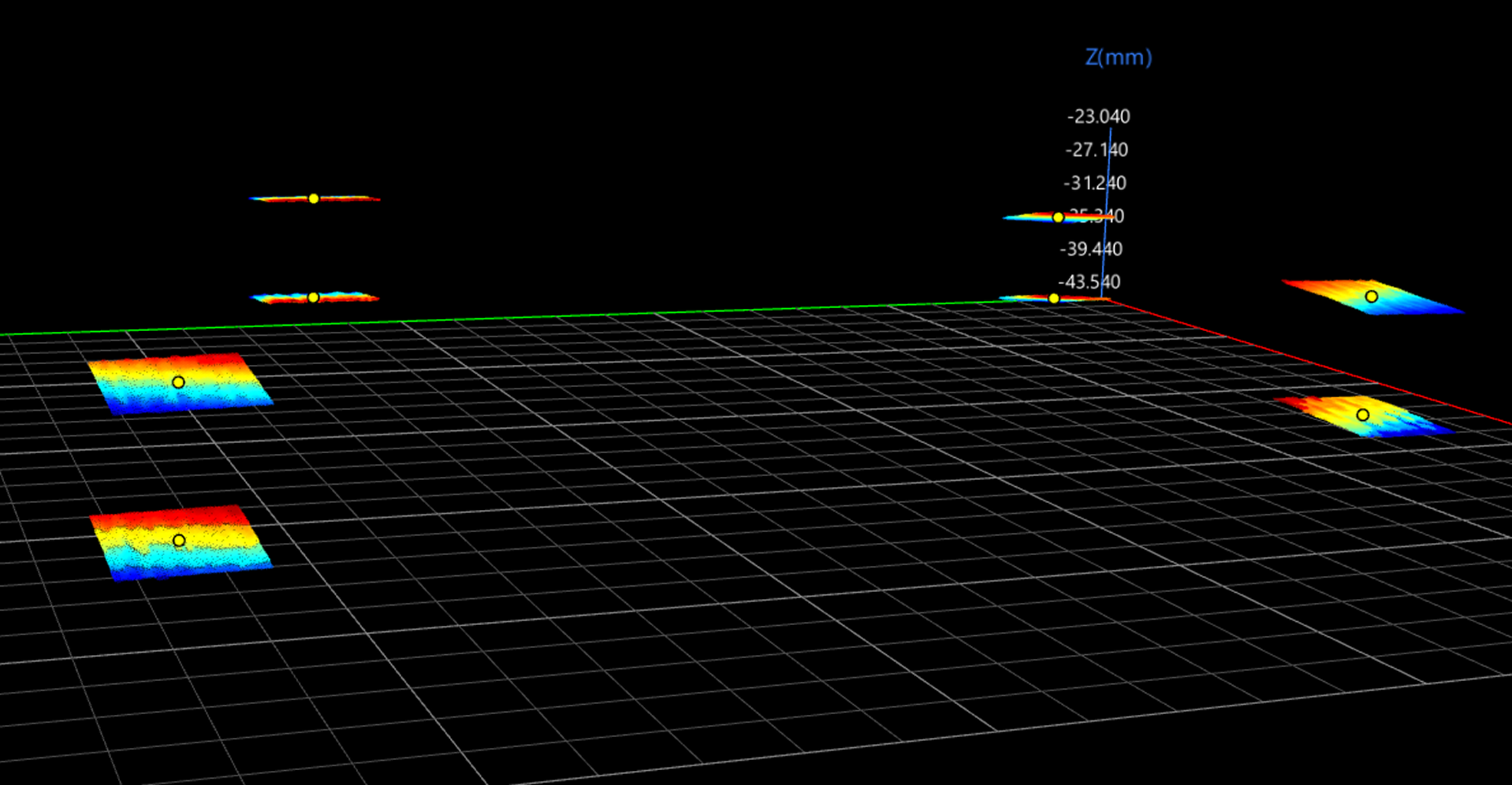

  1. 중심점 획득

    표면의 특징점 위치 지정 스텝을 통해 사전 처리 결과에서 굽힘 판 상·하면 표면 데이터의 중심점(즉 특징점)을 추출하여 굽힘 판의 위쪽 및 아래쪽 표면의 위치를 ​​나타냅니다.

    파라미터 구성 패널에서 특징점 유형을 평균값으로 설정합니다. 스텝이 실행되면 상부 및 하부 표면의 특징 영역 중심점을 출력할 수 있습니다.

    measure bent plate thickness 1

  2. 상·하면 표면 데이터 개별 추출

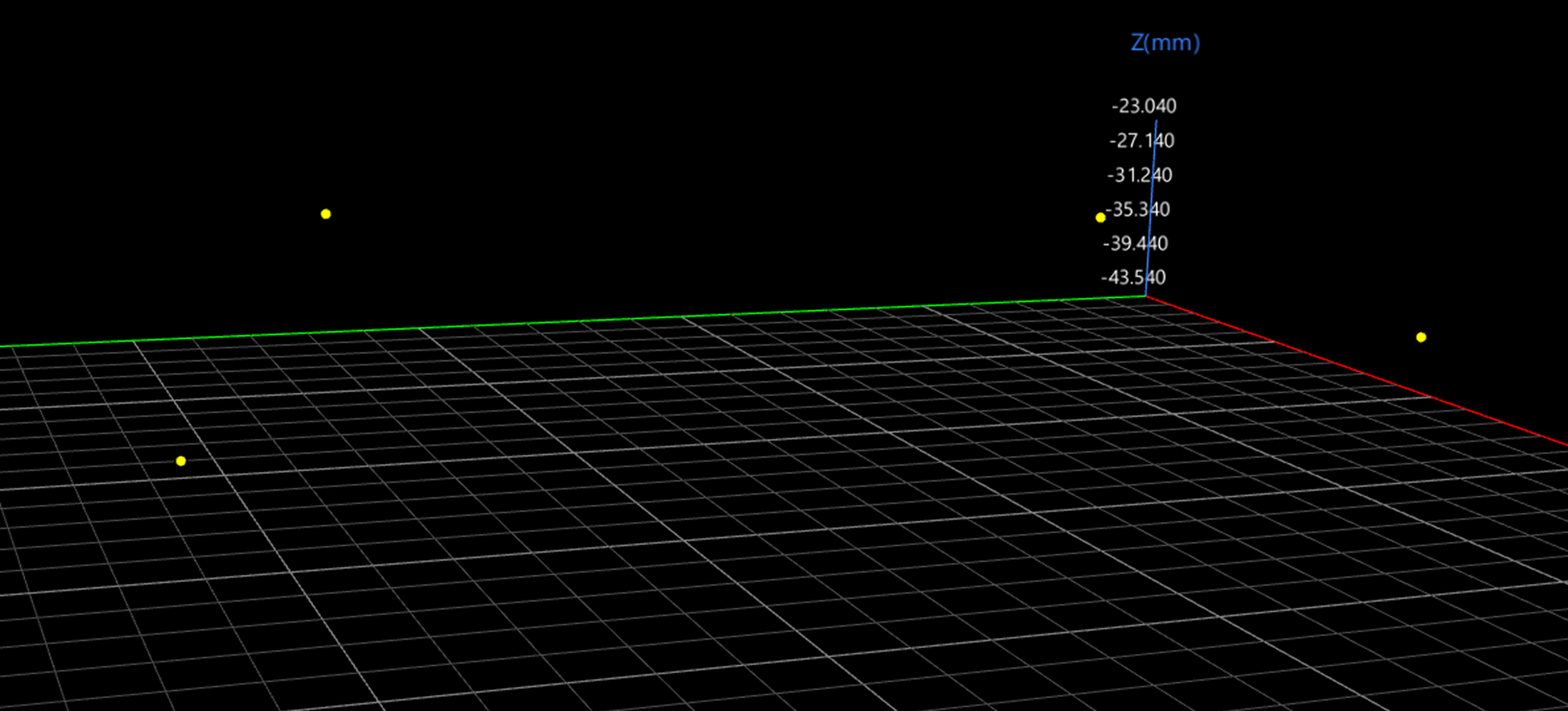

    1. 첫 번째 데이터 추출 스텝을 사용하여 상부 표면 데이터 중심점을 추출합니다.

      이 스텝의 파라미터 구성 영역에서 차원을 3으로 설정하고 인덱스를 1로 설정합니다. 스텝이 실행되면 상부 표면의 네 개의 특징점이 출력됩니다.

      measure bent plate thickness 2

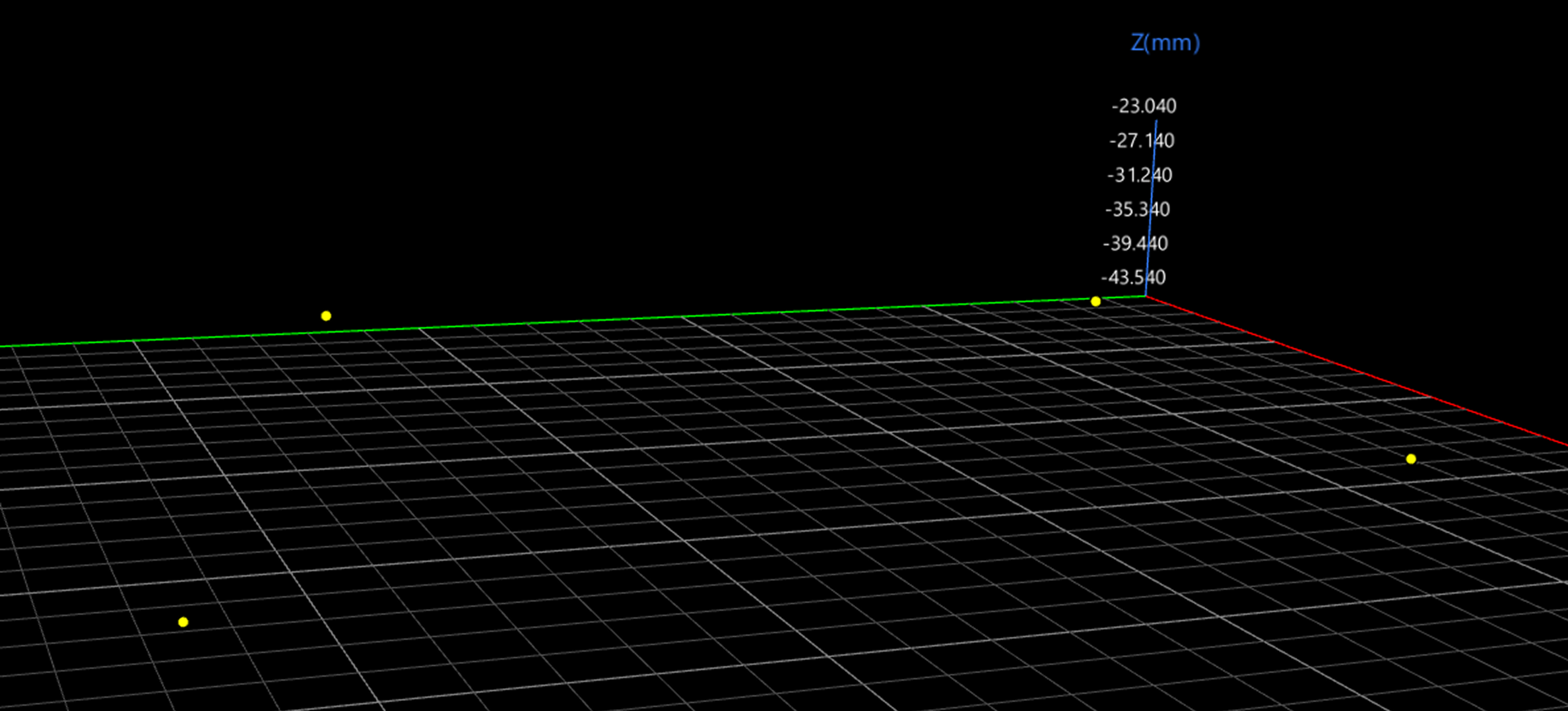

    2. 두 번째 데이터 추출 스텝을 사용하여 하부 표면 데이터 중심점을 추출합니다.

      이 스텝의 파라미터 구성 영역에서 차원을 3으로 설정하고 인덱스를 2로 설정합니다. 스텝이 실행되면 하부 표면의 네 개의 특징점이 출력됩니다.

      measure bent plate thickness 3

  3. 두께 측정

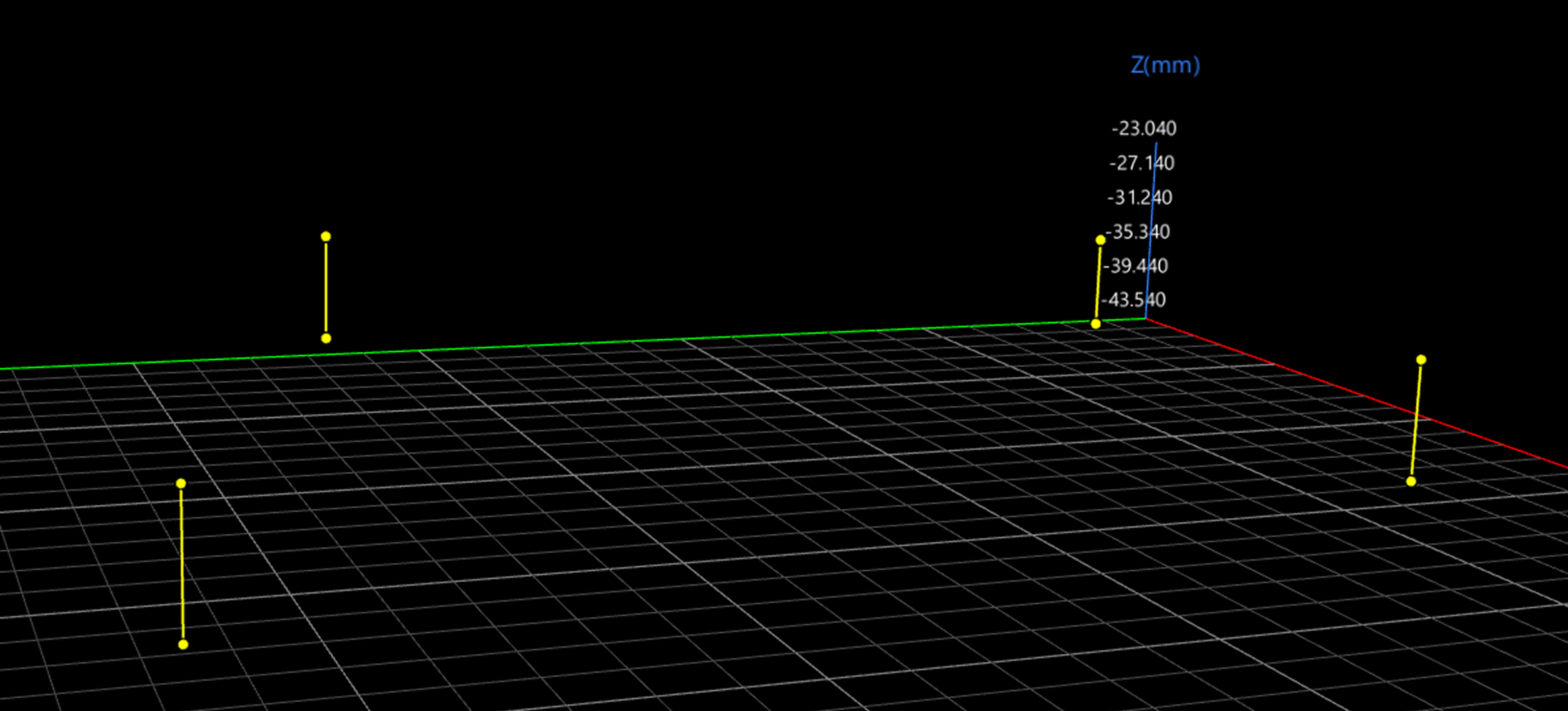

    특징으로 치수 측정 스텝을 사용하여 굽힘 판 두께를 측정합니다.

    스텝 출력 패널에서 거리 옵션을 선택합니다. 스텝이 실행되면 상부 및 하부 표면의 특징점 사이의 거리, 즉 네 위치에서의 벤딩 플레이트 두께를 출력할 수 있습니다.

    measure bent plate thickness 4

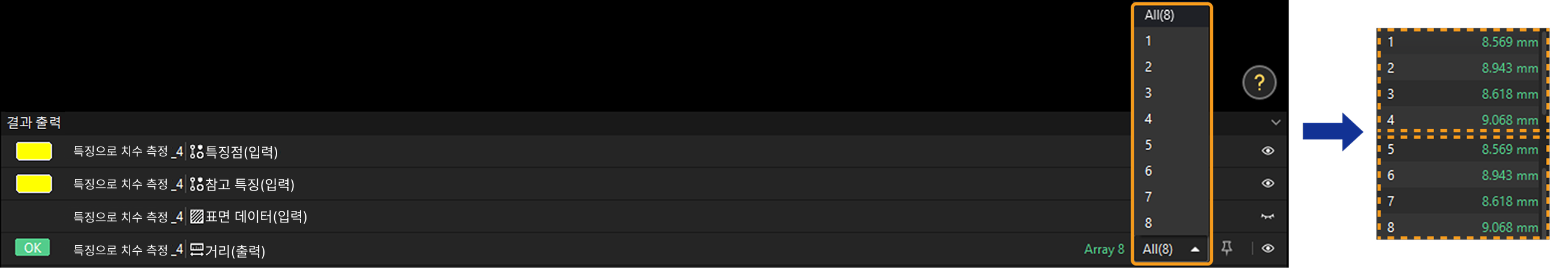

프레임워크 루프로 인해 거리가 두 번 계산되어 총 8개의 결과가 생성됩니다. 중복된 내용은 제외하고, 상위 4개 결과만 확인하면 됩니다.

measure bent plate thickness 5

이로써 굽힘 판 두께 측정이 완료되었습니다.

굽힘 판 치수 측정

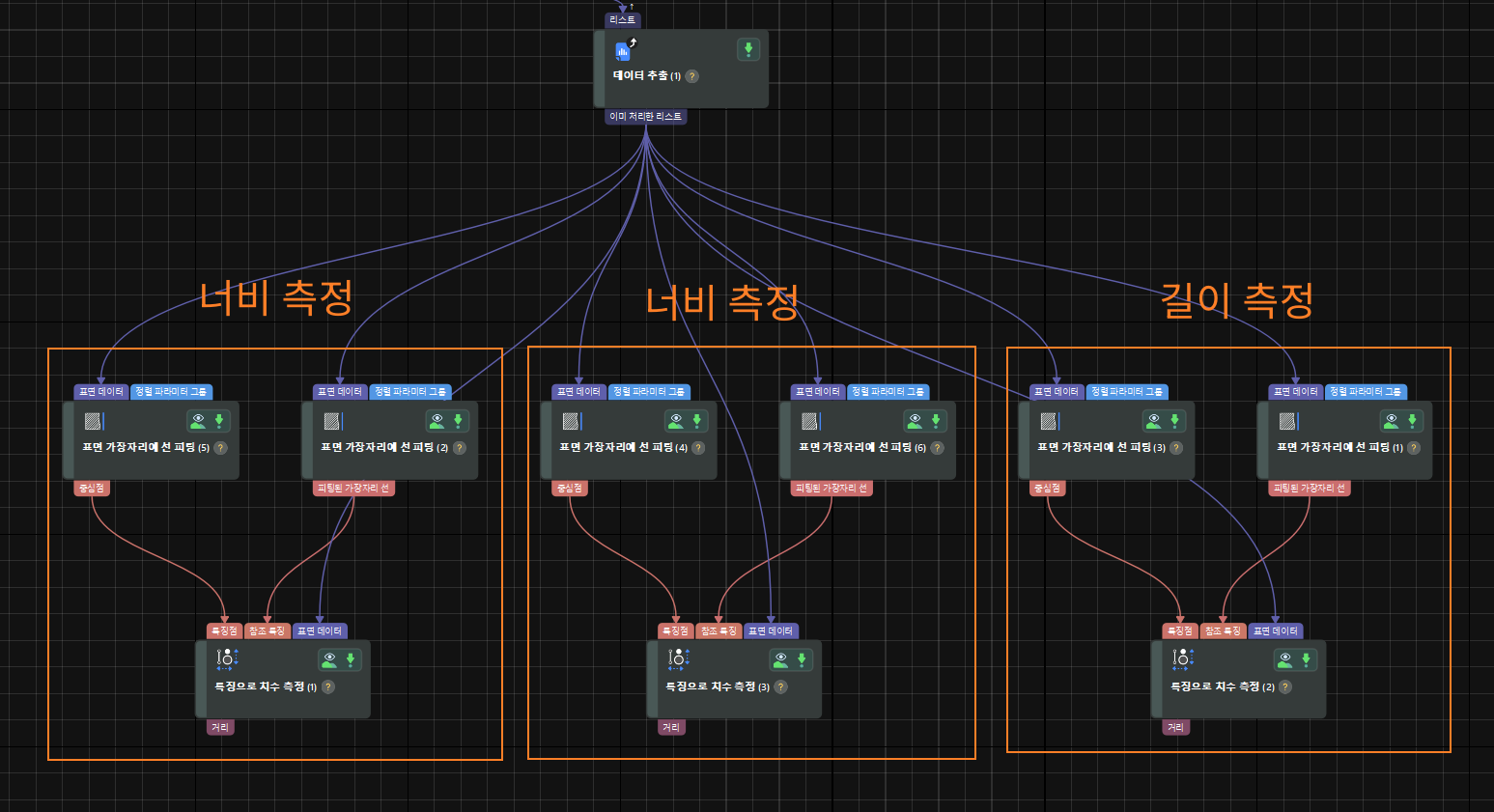

이 솔루션에서 굽힘 판의 치수 측정에는 굽힘 판의 길이와 너비 측정이 포함됩니다. 길이 측정을 위해서는 굽힘 판 한쪽 단변 데이터의 중심점에서 다른 쪽 단변 데이터에 피팅된 직선까지의 거리를 측정합니다. 동일한 방식으로, 굽힘 판 한쪽 장변 데이터의 중심점에서 다른 쪽 장변 데이터에 피팅된 직선까지의 거리를 측정함으로써 굽힘 판의 너비를 계산할 수 있습니다.

measure bent plate dimension 1

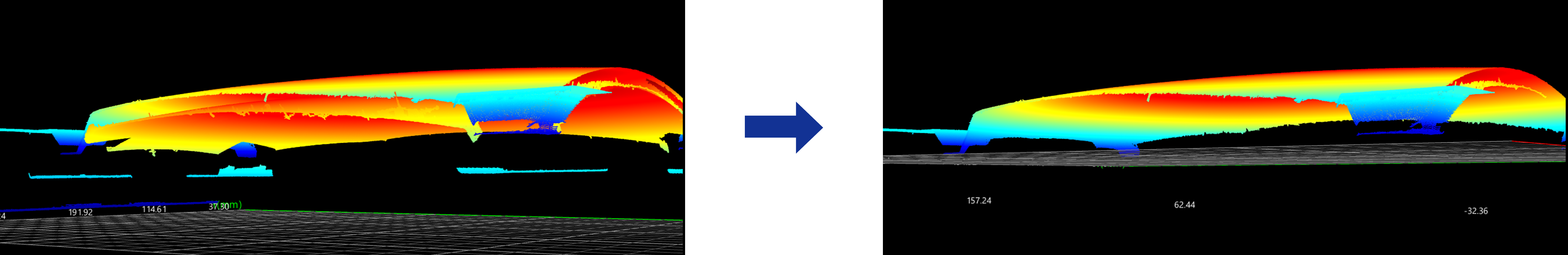

  1. 상부 표면 데이터 추출

    데이터 추출 스텝을 통해 굽힘 판의 상면 데이터를 추출하여, 후속 거리 측정을 용이하게 합니다.

    이 스텝의 파라미터 구성 영역에서 차원을 1로 설정하고 인덱스를 1로 설정합니다. 스텝이 실행되면 상부 표면의 데이터가 출력됩니다.

    measure bent plate dimension 4

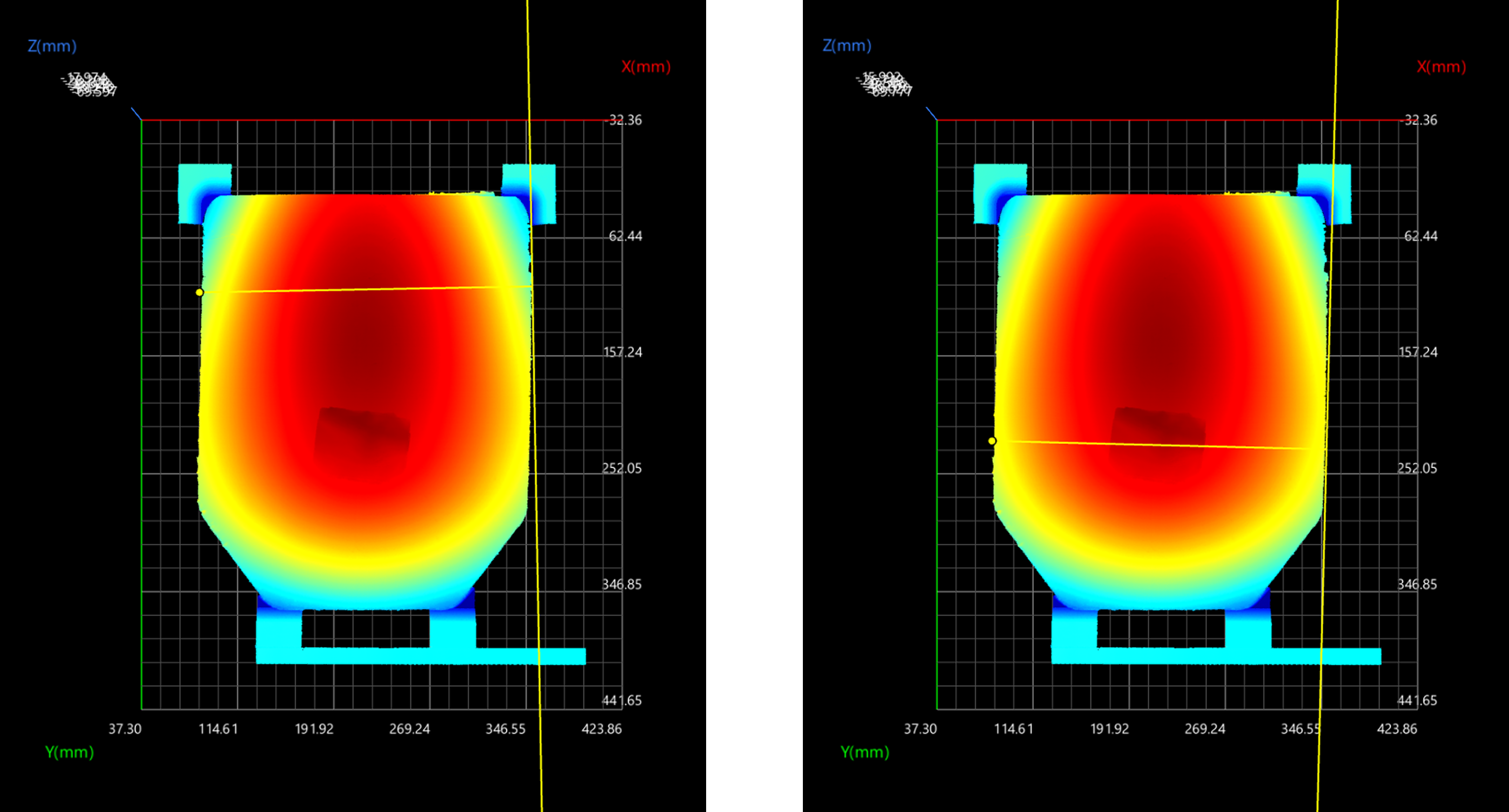

  1. 굽힘 판 너비 측정

    측정 데이터의 정확도를 향상시키기 위해 굽힘 판 장변 중심 양측의 너비를 각각 측정합니다.

    measure bent plate dimension 2

    두 측정 방식은 동일하므로, 이하에서는 그중 하나를 예로 들어 설명합니다.

    1. 중심점 획득

      표면 가장자리에 선 피팅 스텝을 통해 이미 처리된 표면 데이터에서 한쪽 장변 데이터의 중심점(즉, 특징점)을 추출합니다.

      이 스텝의 파라미터 설정 프로세스는 다음과 같습니다.

      1. 특징 영역으로 장변 데이터의 일부를 선택합니다.

      2. 가장자리 포인트를 검출하기 위해 검색 방향을 가장자리에 대해 대략 수직이 되도록 설정합니다. 기본값인 0°로 유지합니다.

      3. 노이즈 간섭을 방지하도록 이상치 비율을 15%로 설정합니다.

      4. 출력 패널에서 중심점 옵션을 체크합니다.

      해당 스텝이 실행되면 굽힘 판 한쪽 장변의 중심점 데이터가 출력됩니다.

    2. 가장자리에 선 피팅

      표면 가장자리에 선 피팅(Fit Line to Surface Edge) 스텝을 사용하여 처리된 표면 데이터로부터 반대편 장변의 가장자리 직선을 피팅합니다. 검색 방향을 0°로 설정하고 이상치 비율을 15%로 설정합니다. 출력 패널에서 피팅된 가장자리 선 옵션을 체크합니다.

      해당 스텝이 실행되면 굽힘 판 반대편 장변 가장자리 직선이 생성됩니다.

    3. 너비 계산

      특징으로 치수 측정 스텝을 사용하여 특징점에서 피팅된 선까지의 거리를 측정합니다. 이 스텝의 출력 패널에서 거리를 선택합니다.

      스텝을 실행하면 굽힘 판 너비가 출력됩니다.

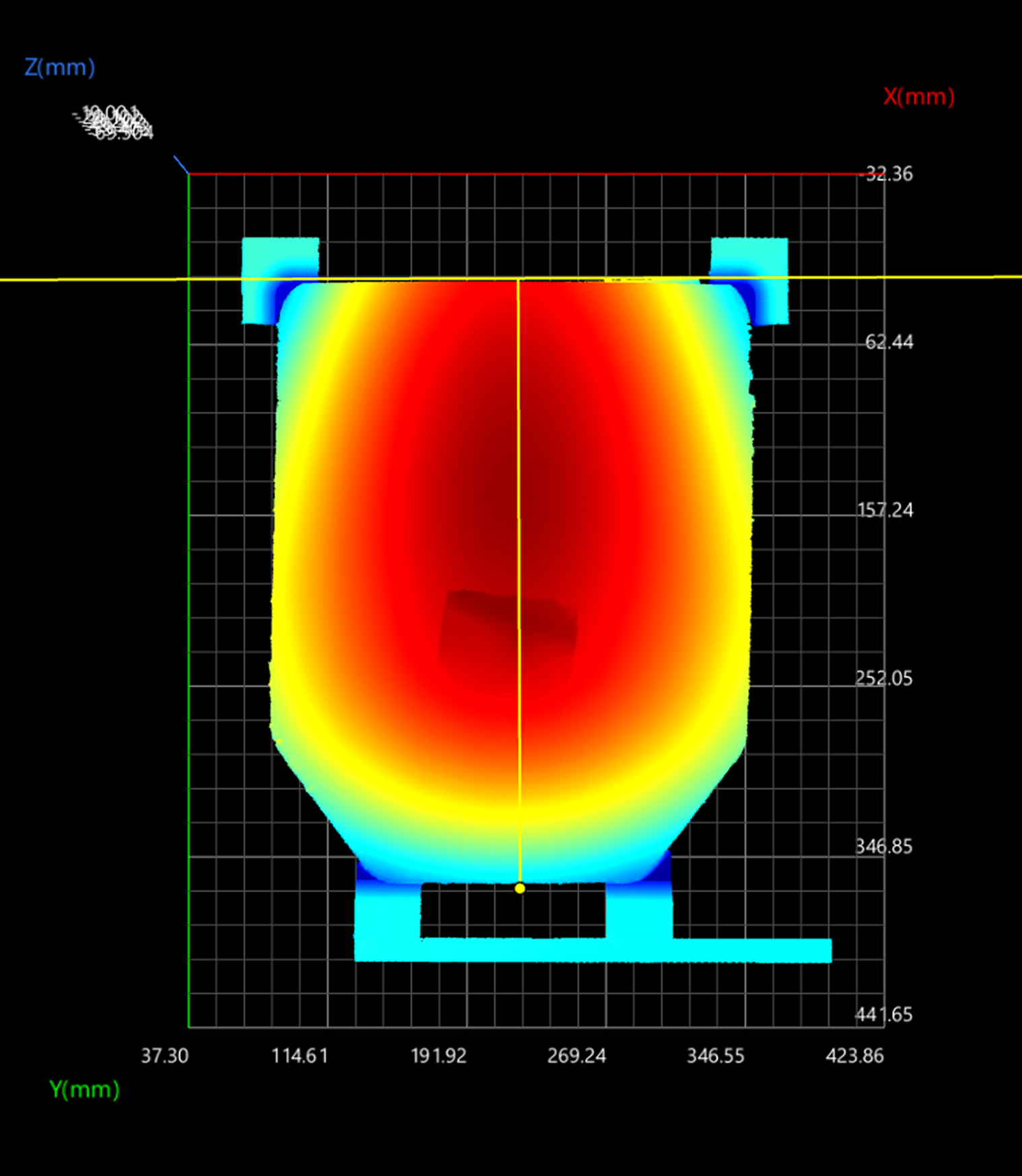

  1. 굽힘 판 길이 측정

    길이는 한 번만 측정하면 됩니다.

    measure bent plate dimension 3

    1. 중심점 획득

      표면 가장자리에 선 피팅 스텝을 통해 이미 처리된 표면 데이터에서 한쪽 단변 데이터의 중심점(즉, 특징점)을 추출합니다.

      이 스텝의 파라미터 설정 프로세스는 다음과 같습니다.

      1. 특징 영역으로 단변 데이터의 일부를 선택합니다.

      2. 가장자리 포인트를 검출하기 위해 검색 방향을 가장자리에 대해 대략 수직이 되도록 설정합니다. 여기서는 90°로 설정합니다.

      3. 노이즈 간섭을 방지하도록 이상치 비율을 15%로 설정합니다.

      4. 출력 패널에서 중심점 옵션을 체크합니다.

      해당 스텝이 실행되면 굽힘 판 한쪽 단변의 중심점 데이터가 출력됩니다.

    2. 가장자리에 선 피팅

      표면 가장자리에 선 피팅(Fit Line to Surface Edge) 스텝을 사용하여 처리된 표면 데이터로부터 반대편 단변의 가장자리 직선을 피팅합니다. 검색 방향을 90°로 설정하고 이상치 비율을 15%로 설정합니다. 출력 패널에서 피팅된 가장자리 선 옵션을 체크합니다.

      해당 스텝이 실행되면 굽힘 판 반대편 단변 가장자리 직선이 생성됩니다.

    3. 길이 계산

      특징으로 치수 측정 스텝을 사용하여 특징점에서 피팅된 선까지의 거리를 측정합니다. 이 스텝의 출력 패널에서 거리를 선택합니다.

      스텝을 실행하면 굽힘 판 길이가 출력됩니다.

이로써 굽힘 판 치수 측정이 완료되었습니다.

이제 측정 결과를 통해 굽힘 판의 두께 및 치수가 규격에 부합하는지 판단할 수 있습니다.
