데이터 획득
사전 준비
레이저 프로파일러 모델 선택 및 장착
-
모델 선택
휴대폰 중간 프레임의 사이즈에 따라 Mech-Eye LNX-8080-GL 레이저 프로파일러 모델을 사용하는 것을 권장합니다. 이 설비는 시야각, 측정 정밀도, 측정 범위 측면에서 대부분의 핀 높이 측정 요구를 충족할 수 있습니다. 자세한 기술 사양은 LNX-8080-GL 기술 사양 섹션을 참조하시기 바랍니다.
-
소프트웨어 설치 가이드
-

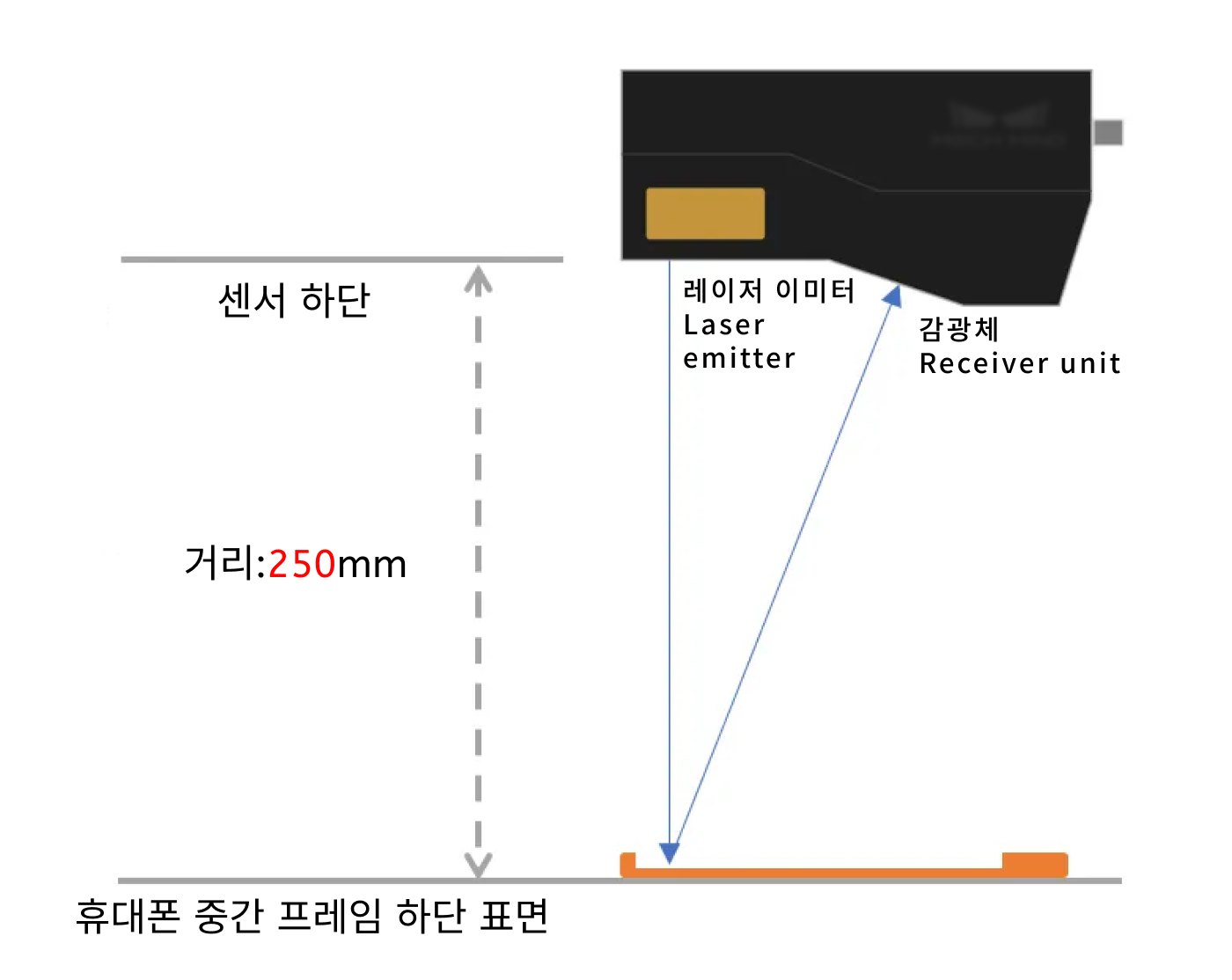

센서 위치 : 레이저 프로파일러는 휴대폰 중간 프레임 끝에서 250mm 위에 장착해야 하며, 대상 물체의 바로 위에 위치해야 합니다. 설치 시, 전체 휴대폰 중간 프레임이 센서의 시야 내에 있도록 조정해야 합니다.
또한, 특정 영역이 완전히 스캔되기 어려운 경우에는, 센서를 약간 기울여 스캔할 수 있습니다.
-
설치 방식 : 센서는 브래킷을 이용해 단단히 고정합니다.
자세한 내용은 장착 및 연결 섹션을 참조하세요.
-
소프트웨어 설치
3D 측정 시스템은 주로 다음과 같은 소프트웨어 제품으로 구성됩니다.
-
Mech-Eye Viewer 소프트웨어(Mech-Eye SDK SDK에 포함됨)
-
Mech-MSR 3D 측정 및 검사 소프트웨어
최신 버전의 소프트웨어를 얻으려면 다운로드 센터를 방문하세요.
| Mech-MSR 2.1.1 버전은 Mech-Eye Viewer 2.4.0 버전 이상과 사용하는 것이 좋습니다. |
레이저 프로파일러를 연결하여 데이터 획득
-
레이저 프로파일러를 연결합니다.
Mech-Eye Viewer를 열고 연결할 카메라를 찾은 다음 연결 버튼을 클릭합니다.
-
데이터를 획득하고 확인합니다.
레이저 프로파일러는 물체를 한 줄씩 스캔하여 데이터를 획득합니다. 각 스캔 라인에서 프로파일(Profile) 데이터를 생성하며, 이들을 결합하면 광도 이미지와 뎁스 맵을 생성할 수 있습니다.
Mech-Eye Viewer를 사용하여 고품질 데이터를 획득하는 방법을 알아보려면 데이터 획득 및 확인 섹션을 참조하세요.
- 튜닝 TIP
-
-
노출 시간 파라미터를 조정하여 측정될 영역의 '그레이스케일 값’이 200~255 범위에 있도록 설정합니다. 노출 부족은 포인트 클라우드 손실을 유발할 수 있고, 노출 과다는 과도한 플라잉 포인트 발생으로 이어질 수 있습니다.
-
또한, 획득한 이미지 데이터가 완전하며, 눈에 띄는 포인트 클라우드 손실이 없는지 확인해야 합니다.
-
-
Mech-MSR에서 레이저 프로파일러를 연결합니다.
3D 레이저 프로파일러 스텝을 클릭한 후, 파라미터 구성 패널에서 가상 모드를 비활성화합니다. 그런 다음, 카메라 선택하기 버튼을 클릭하여 레이저 프로파일러에 연결하고, 파라미터 그룹을 선택합니다.
-
이미지 데이터를 획득합니다.
Mech-MSR의 프로젝트 편집 영역에서, 3D 레이저 프로파일러 스텝 오른쪽의 싱글 스텝 실행(
) 아이콘을 클릭하여 해당 스텝을 실행하고 데이터 획득을 트리거합니다.
다음 단계로, Mech-MSR 소프트웨어에서 이미지 데이터를 계속 처리할 수 있습니다.
