브레이크 패드 결함 검사(Blob 분석)
솔루션 소개
이 솔루션은 브레이크 패드를 검사하여 가공 품질을 보장하도록 설계되었습니다. 브레이크 패드는 차량 제동 시스템에서 중요한 역할을 하며, 그 품질은 차량의 성능과 안전에 직접적으로 연결되어 있습니다. 자동화된 표면 결함 검출을 통해 생산 과정 중 브레이크 패드의 결함을 효율적으로 인식할 수 있으며, 불량 제품을 신속히 검출하여 수리하거나 교체할 수 있습니다.
검사 대상
-

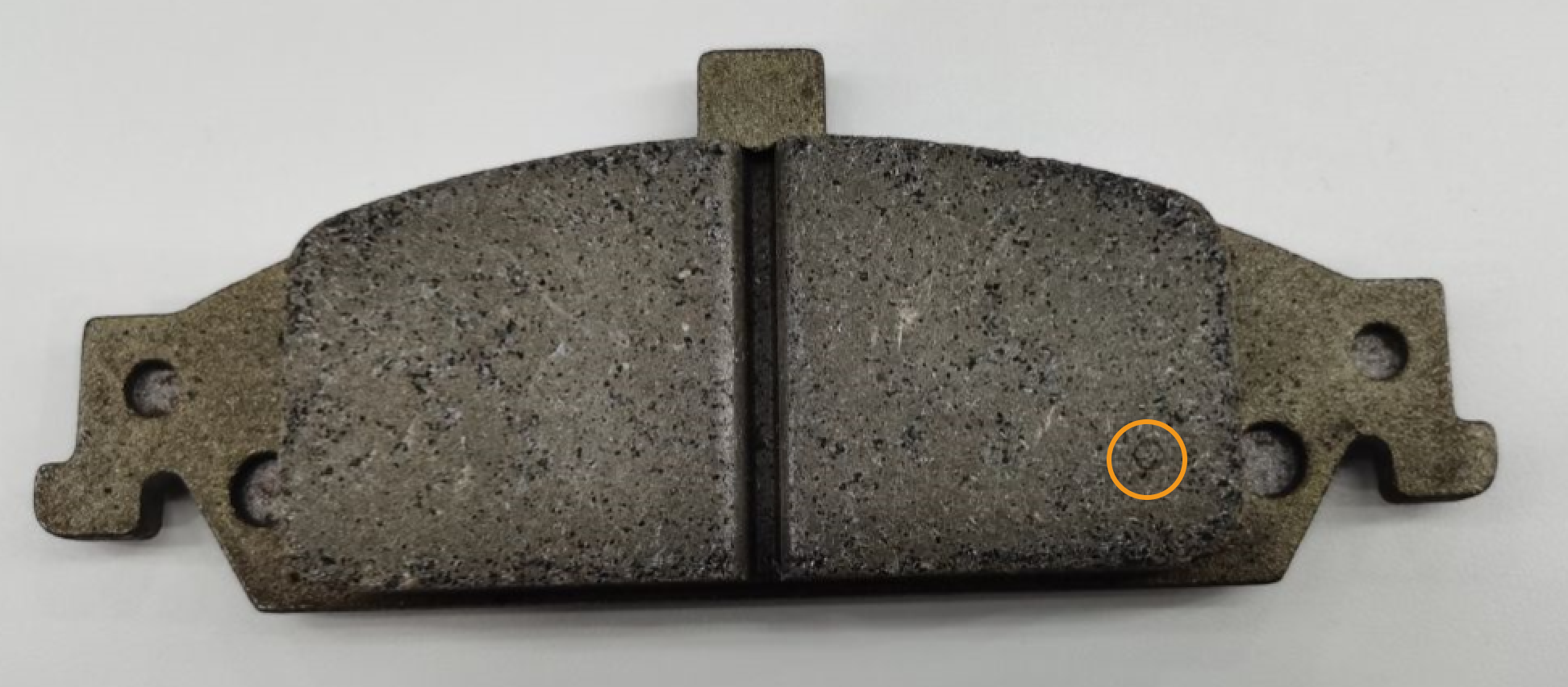

브레이크 패드 표면 함몰 결함
브레이크 패드 표면의 함몰 여부를 검사하는 것은 매우 중요합니다. 이러한 함몰은 브레이크 패드의 성능에 영향을 미치고 수명을 단축시킬 수 있기 때문입니다.
검사 과제
이 솔루션은 다음과 같은 과제를 효과적으로 해결합니다.
-
결함 검사 : 브레이크 패드의 표면은 복잡한 패턴과 불규칙한 형상을 가지고 있는 경우가 많아, 전통적인 2D 또는 3D 알고리즘으로는 균열이나 함몰과 같은 실제 결함과 정상적인 표면 패턴을 구분하기가 어렵습니다.
-
이물질 간섭 : 브레이크 패드 표면에 먼지, 기름때 또는 기타 이물질이 부착될 수 있으며, 이러한 외부 물질은 3D 이미징의 정확도에 영향을 미쳐 결함을 오탐지할 수 있습니다.
-
생산 효율 : 대량 생산에서는 결함 검출 효율이 매우 중요하며, 감지의 정밀도와 속도 모두가 확보되어야 합니다.
솔루션 설계
프로젝트 요구 사항에 따라 Mech-Eye 3D 레이저 프로파일러 센서는 브레이크 패드 상단에 고정 장착해야 합니다. 센서가 브레이크 패드 윗면을 정확히 향하도록 설치하고, 작업 공간에 맞춰 적절한 각도로 기울기를 조정하여 전체 브레이크 패드가 최대한 스캔될 수 있도록 해야 합니다.
하드웨어 및 소프트웨어 요구 사항
-
Mech-Eye 3D 레이저 프로파일러 + Mech-Eye Viewer 소프트웨어
물체 표면을 빠르게 스캔하고 표면 데이터(뎁스 맵과 광도 이미지 포함)를 생성합니다.
-
Mech-MSR 소프트웨어
표면 데이터를 획득 및 처리하며 브레이크 패드 표면 함몰 결함을 검사합니다.
배포 프로세스
| 이 솔루션을 배포하기 전에 Mech-MSR의 솔루션 라이브러리에서 브레이크 패드 결함 검사(Blob 분석) 솔루션을 가져와야 합니다. 솔루션 다운로드 방법은 솔루션 라이브러리 사용 가이드를 참조하세요. |

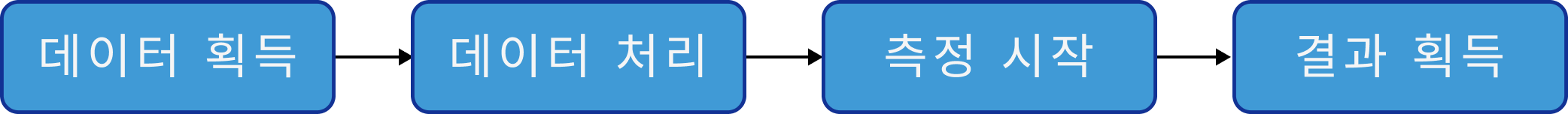

솔루션 사용 프로세스는 다음과 같습니다.
다음 단계에서는 구축한 솔루션을 사용할 수 있습니다.
