Mech-MSR에서 Mitsubishi MELSEC 통신 구성
이 부분에서는 Mitsubishi MELSEC 통신을 구성하는 방법에 대해 설명합니다.
구성 프로세스
Mitsubishi MELSEC 통신 설정은 아래 단계를 참고하여 진행하세요.
-

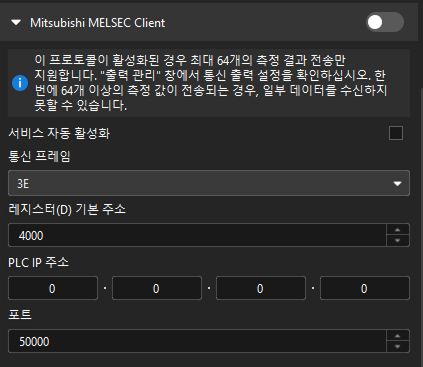

Mech-MSR 툴 바에서 통신 설정을 클릭합니다.
-
Mitsubishi MELSEC Client 왼쪽의 ▶를 클릭합니다.
-
통신 프레임에서 일반적으로 3E를 선택합니다.
-
레지스터(D) 기본 주소를 설정합니다.
통신에 사용되는 구조 유형은 총 152개의 D 레지스터를 차지합니다. -
PLC의 IP 주소를 입력합니다. 포트 번호는 50000 이상으로 설정해야 합니다.
호스트 IP 주소와 PLC IP 주소는 동일한 서브넷에 있어야 합니다.
-
통신을 활성화합니다.
다음에 솔루션을 열 때 Mitsubishi MELSEC 통신 서비스가 자동으로 활성화되도록 하려면, 서비스 자동 활성화 옵션을 선택해야 합니다.
| Mitsubishi MELSEC와 Adapter 프로토콜은 동시에 서비스 자동 활성화 옵션을 선택할 수 없습니다. |
