Mech-MSR의 프로젝트 편집 구역
프로젝트 편집 구역은 소프트웨어 디버깅 프로세스에서 중요한 구역이며 주요 목적은 비전 프로젝트 처리 흐름 또는 논리 흐름을 편집하는 것입니다.
프로젝트 툴 바
프로젝트 툴 바는 프로젝트 편집 구역 상단에 있으며 프로젝트 실행, 디버그 출력 및 기타 기능을 실현할 수 있습니다.
| 아이콘 | 명칭 | 설명 | ||
|---|---|---|---|---|
|
저장 |
프로젝트를 저장합니다. |
||
|
실행 취소 |
작업을 취소합니다. |
||
|
다시 실행 |
작업을 다시 수행합니다. |
||
|
실행 |
프로젝트를 실행합니다. |
||
|
연속 실행 |
설정된 '최대 연속 실행 횟수’와 '프로젝트 실행 후 간격’에 따라 프로젝트를 연속으로 실행합니다.
|
||
|
디버그 출력 |
기본적으로 선택되어 있지 않습니다. 디버그 출력을 선택해야 시각화 데이터 및 출력 결과를 확인할 수 있습니다. |
프로젝트 구축 섹션
스텝 사이의 연결선은 프로세스를 처리하는 흐름입니다.
| 스텝의 출력 포트 위에 마우스를 놓고 마우스 왼쪽 버튼을 누른 채 다음 스텝의 입력 포트로 드래그한 후 왼쪽 버튼을 놓으면 연결선이 생성됩니다. 연결선은 동일한 유형의 포트 간에만 생성될 수 있습니다. |
스텝 기능 아이콘
스텝의 기능 아이콘을 클릭하여 다음 작업을 수행할 수 있습니다.
| 아이콘 | 설명 |
|---|---|
|
단일 스텝을 실행합니다. 아이콘을 클릭한 후 작업 실행이 가능합니다. |
|
스텝 출력의 시각화를 활성화합니다. 아이콘을 클릭하면 스텝 출력의 시각화를 비활성화로 변경할 수 있으며 변경 사항은 프로젝트를 다시 실행하거나 스텝이 다시 실행된 후에 적용됩니다. |
|
스텝 출력의 시각화를 비활성화합니다. 아이콘을 클릭하면 스텝 출력의 시각화를 활성화로 변경할 수 있으며 변경 사항은 프로젝트를 다시 실행하거나 스텝이 다시 실행된 후에 적용됩니다. |
빈 구역 바로가기 메뉴
프로젝트 편집 영역의 빈 공간에서 마우스 오른쪽 버튼을 클릭하면 다양한 기능 옵션이 표시되며, 실제 작업 필요에 따라 옵션을 선택할 수 있습니다.
각 옵션 및 단축키에 관한 설명은 아래와 같습니다.
| 옵션 | 설명 | 단축키 |
|---|---|---|
위로 이동하기 |
옵션은 현재 사용이 불가능합니다. |
PgUp |
다음으로 이동하기 |
옵션은 현재 사용이 불가능합니다. |
PgDown |
복사 |
스텝을 복사합니다. |
Ctrl + C |
잘라내기 |
스텝을 잘라냅니다. |
Ctrl + X |
붙여넣기 |
스텝을 붙여넣습니다. |
Ctrl + V |
삭제 |
스텝 또는 연결선을 삭제합니다. |
Delete |
모두 선택 |
현재 프로젝트에 있는 모든 스텝과 데이터 스트림을 선택합니다. |
Ctrl + A |
스텝을 찾기 |
현재 프로젝트에서 원하는 스텝을 찾습니다. |
Ctrl + F |
자동으로 배치하기 |
현재 프로젝트에 사용된 모든 스텝을 자동으로 배치합니다. |
Alt + Shift + F |
프로젝트 캡처 이미지를 저장하기 |
프로젝트 캡처 이미지를 지정한 경로로 저장합니다. |
- |
스텝 시각화 비활성화 |
모든 스텝의 출력 시각화를 비활성화합니다. 이때 각 스텝의 |
- |
모든 스텝의 실행 플래그를 설정하기 |
텍스트 출력을 취소합니다. |
- |
파일을 다시 로드하는 것을 설정 또는 취소합니다. |
- |
|
출력이 없을 경우 계속 실행하는 것을 설정 또는 취소합니다. |
- |
|
단순화 모드로 전환하기 |
현재 프로젝트에 사용된 모든 스텝을 단순화 모드로 전환합니다. |
- |
선택한 스텝 포트 정보를 표시하도록 설정 |
유형 및 이름을 표시합니다. |
Ctrl + Alt + A |
이름만 표시합니다. |
Ctrl + Alt + N |
|
유형만 표시합니다. |
Ctrl + Alt + T |
스텝 바로가기 메뉴

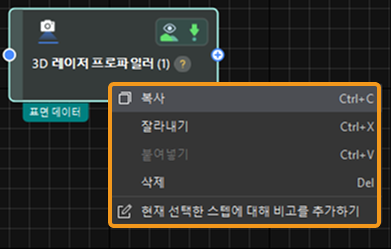

프로젝트 편집 구역에서 스텝을 마우스 오른쪽 버튼으로 클릭하면 다양한 기능 옵션이 표시되며, 실제 필요에 따라 옵션을 선택할 수 있습니다.
각 옵션 및 단축키에 관한 설명은 아래와 같습니다.
| 옵션 | 설명 | 단축키 |
|---|---|---|
복사 |
스텝을 복사합니다. |
Ctrl + C |
잘라내기 |
스텝을 잘라냅니다. |
Ctrl + X |
붙여넣기 |
스텝을 붙여넣습니다. |
Ctrl + V |
삭제 |
스텝 또는 연결선을 삭제합니다. |
Delete |
현재 선택한 스텝에 대해 비고를 추가하기 |
현재 선택한 스텝에 대해 비고를 추가합니다. |
- |
스텝 연결선 바로 가기 메뉴
프로젝트 편집 구역에서 스텝 간 연결선을 마우스 오른쪽 버튼으로 클릭하면, 여러 옵션이 포함된 바로 가기 메뉴가 표시됩니다. 필요에 따라 해당 메뉴에서 옵션을 선택할 수 있습니다.
각 옵션 및 단축키에 관한 설명은 아래와 같습니다.
| 옵션 | 설명 | 단축키 |
|---|---|---|
복사 |
연결선을 복사합니다. |
Ctrl + C |
잘라내기 |
연결선을 잘라냅니다. |
Ctrl + X |
붙여넣기 |
연결선을 붙여넣습니다. |
Ctrl + V |
삭제 |
현재 연결선을 삭제합니다. |
Delete |
슬라이싱으로 차원 증가 |
데이터 흐름에서 데이터의 차원을 하나 증가시킵니다. |
- |
병합하여 차원 감소 |
데이터 흐름에서 데이터의 차원을 하나 감소시킵니다. |
- |
