데이터 처리

현재 최신 버전 (2.1.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

데이터 정렬

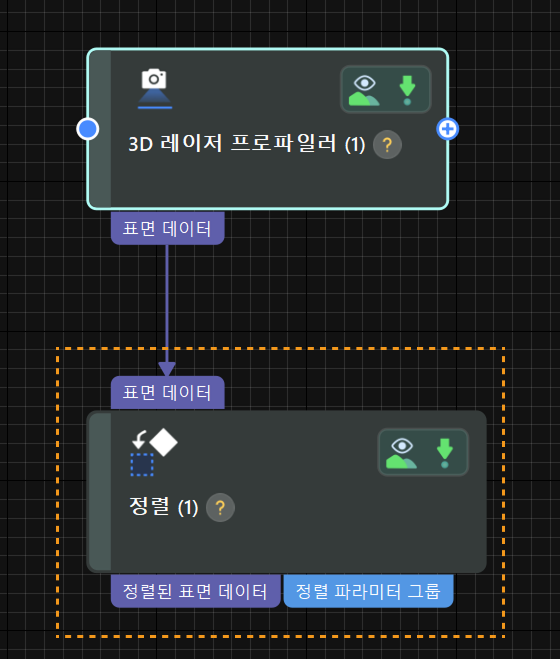

스캔 시 획득되는 이미지마다 물체의 위치가 조금씩 달라질 수 있습니다. 공통된 특징을 기반으로 이미지를 정렬함으로써, 후속 측정의 정밀도와 일관성을 높일 수 있습니다.

processing 00

정렬 스텝의 사용 방법은 다음과 같습니다.

  1. 매칭 모델 생성 : 모델 편집 버튼을 클릭하여 2D 매칭 모델 편집기를 열고, 대표적인 공통 특징을 선택하여 매칭에 사용할 모델을 생성합니다.

    자세한 내용은 2D 매칭 모델 편집기를 참조하세요.
  2. 스텝 파라미터 설정 : 모델을 선택한 후, 스텝의 파라미터 섹션에서 필요한 설정을 조정합니다. 대부분의 경우 기본값으로도 충분하지만, 필요에 따라 세부 값을 수정할 수 있습니다.
    출력 항목에서 표면 데이터가 선택되어 있는지 확인하세요.

  3. 정렬된 데이터 출력 : 스텝을 실행하면 정렬된 이미지 데이터가 출력되며, 후속 처리 및 측정에 사용할 수 있습니다.

    튜닝 TIP
    • 2D 매칭 모델은 이미지 정렬에 핵심적인 역할을 합니다. 모델 생성 시에는 포인트 클라우드 품질이 안정적이고, 유사한 특징이 적으며, 이미지의 X/Y 방향을 정확히 정의할 수 있는 에지(edge)를 특징으로 선택해야 합니다.

    • 측정 사이클 타임을 줄이려면 2D 매칭 모델 편집기 우측의 [특징 파라미터] 패널에서 각도 범위 및 스케일 범위를 적절히 좁히는 것이 좋습니다. 예를 들어, 부품의 회전 편차가 ±5° 이내인 경우, 각도 범위를 ±5°로 설정하면 매칭 속도를 향상시킬 수 있습니다. 자세한 설정 방법은 특징 파라미터 설명 섹션을 참고하세요.

    • 특징 선택이 어려운 경우에는 이미지 우측에 위치한 뎁스 범위 설정 슬라이더를 사용해 에지 특징을 강조 표시할 수 있으며, 특징 선택이 훨씬 용이해집니다.

클립 인식 영역 추출

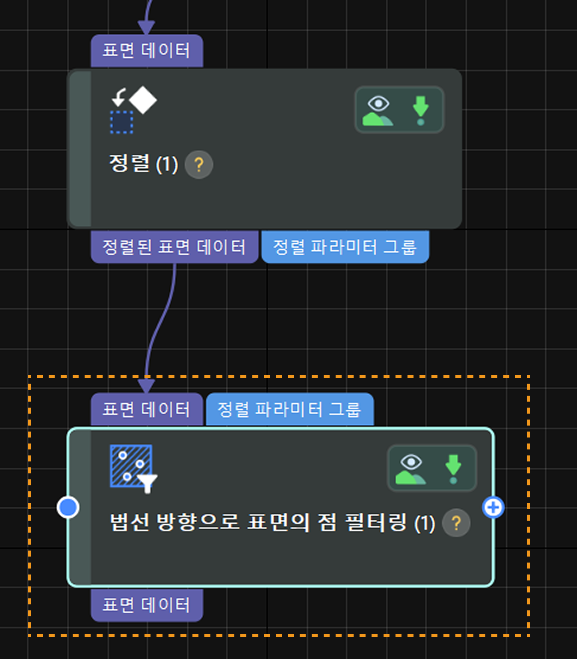

측정하기 전에 클립 인식을 위해 표면 데이터를 추출하고, 데이터의 안정성과 정확도를 높이기 위해 노이즈를 제거해야 합니다. 법선 방향으로 표면의 점 필터링 스텝을 사용하여 클립 인식 영역의 표면 데이터를 추출하고 노이즈를 제거할 수 있습니다.

processing 0

구체적인 프로세스는 다음과 같습니다.

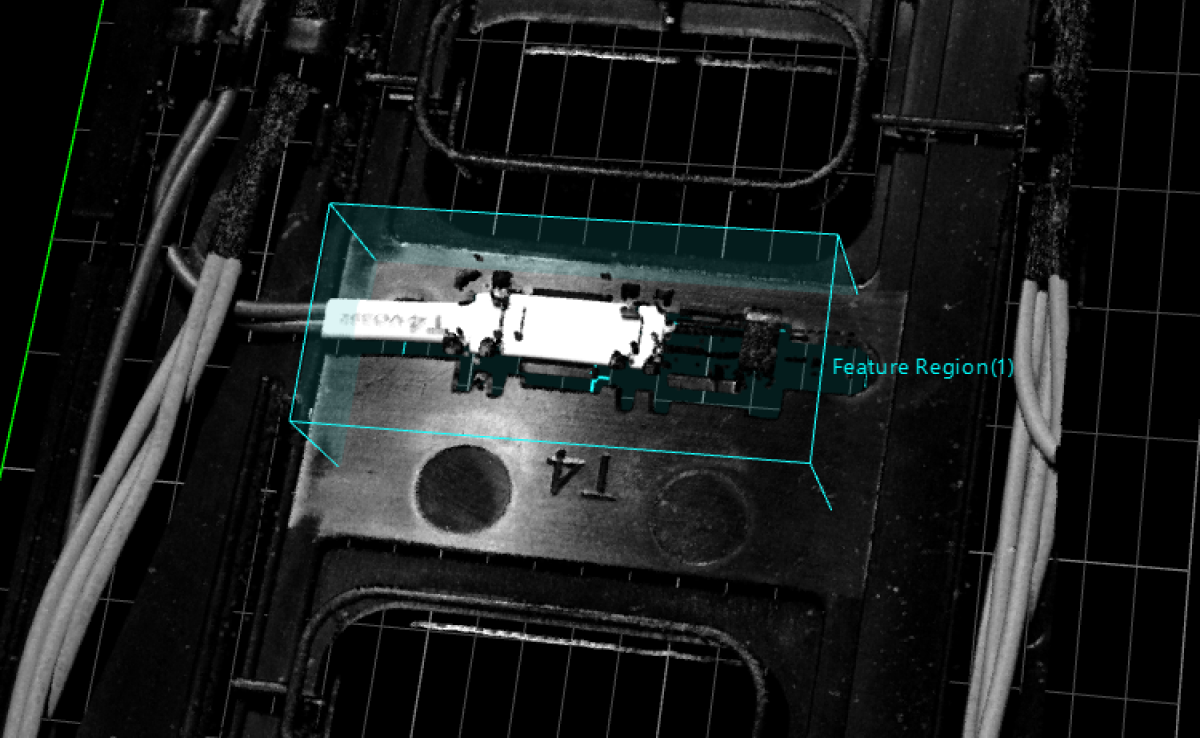

  1. 해당 스텝의 파라미터 구성 영역에서 특징 영역 사용 옵션을 체크하고 특징 영역을 조정하여 클립 인식을 위한 표면 데이터를 선택합니다.

    processing 1

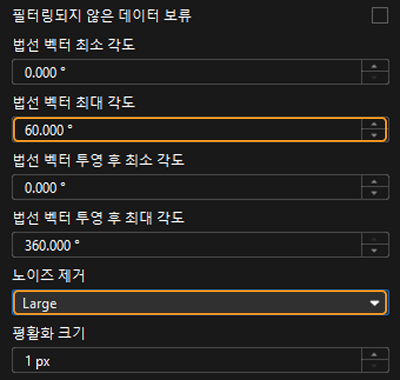

  2. 관련 파라미터를 조정하여 노이즈를 제거합니다.

    processing 2

스텝이 실행되면 처리된 표면 데이터가 출력됩니다.

processing 3
튜닝 TIP
  • 법선 방향으로 표면의 점 필터링 스텝은 노이즈 제거에 매우 효과적이며, 특히 평평한 표면 데이터를 얻고자 할 때 유용합니다. 노이즈가 기울어져 있거나 불규칙하게 분포된 점들로 이루어진 경우, 이 필터링 스텝을 통해 노이즈를 효과적으로 제거할 수 있습니다.

    filter 1 demo
  • 법선 벡터 최대 각도 파라미터를 조정하면, 다양한 각도로 기울어진 노이즈를 효과적으로 필터링할 수 있습니다.(권장 설정값: 60°) 또한 노이즈 제거 레벨 파라미터를 조정하면, 불규칙하게 분산된 노이즈들을 더욱 정밀하게 제거할 수 있습니다. 자세한 설정 방법은 각도별 필터링 관련 파라미터 섹션을 참고하세요.


다음으로 추출된 표면 데이터를 사용하여 클립 수량을 측정할 수 있습니다.
