결과 획득

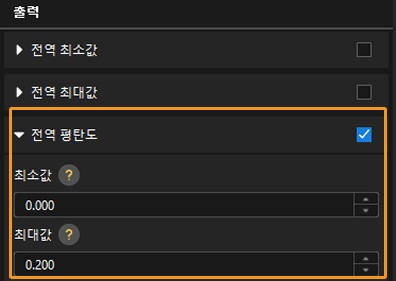

배터리 슬롯 표면 평탄도 측정을 완성한 후 표면 평탄도 측정 스텝을 선택하고 출력 항목 전역 평탄도에 허용 범위를 설정할 수 있습니다.

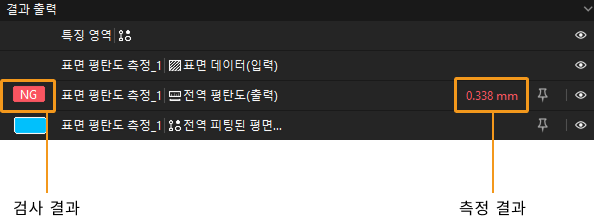

해당 스텝을 실행한 후 결과 출력 패널에서 평탄도 측정 결과를 얻을 수 있습니다.

위치 지정 홀 높이 측정이 완성하면 특징별로 치수 측정 스텝을 선택하고 출력 항목 거리에 허용 범위를 설정합니다.

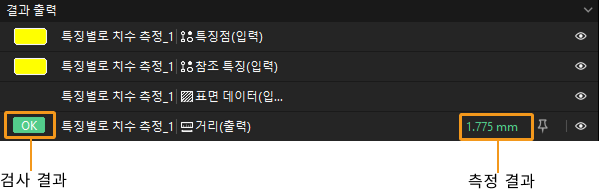

해당 스텝을 실행한 후 결과 출력 패널에서 높이 측정 결과를 얻을 수 있습니다.

휴대폰 중간 프레임의 품질 검사 결과는 배터리 슬롯 표면의 평탄도와 위치 지정 홀의 높이를 종합적으로 고려해야 하며, 이는 프로젝트의 종합 품질 판정 결과를 의미합니다. 홈 화면의 툴 바에서 출력 관리 버튼을 클릭하여 프로젝트의 품질 판정 규칙을 설정합니다.

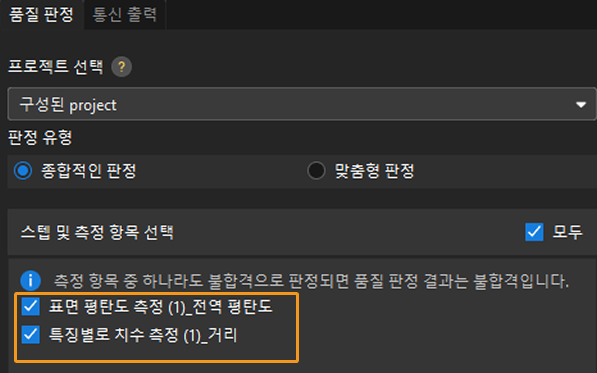

품질 판정 탭에서 해당 프로젝트를 선택한 뒤, '판정 유형’을 종합적인 판정으로 설정하고, 평탄도와 높이에 해당하는 출력 항목을 선택합니다.

예시:

그런 다음 적용 버튼을 클릭하여 설정을 저장합니다. 프로젝트를 실행하면 프로젝트 편집 구역 왼쪽 상단에 프로젝트 판정 결과가 표시됩니다.

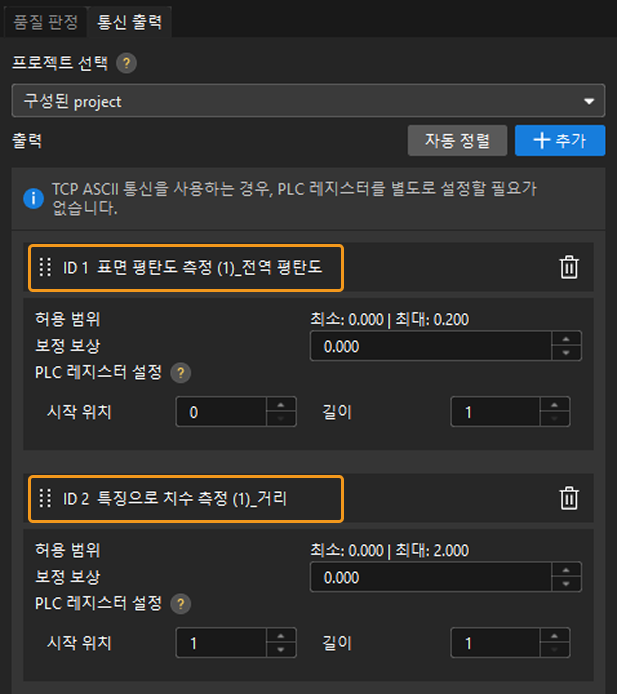

측정 및 검사 결과를 외부 장치로 전송해야 할 경우, ‘출력 관리’ 창의 통신 출력’ 탭에서 관련 설정을 구성할 수 있습니다.

이로써 휴대폰 중간 프레임 평탄도 측정 솔루션 사용 안내가 완료되었습니다.
