휴대폰 중간 프레임 평탄도 측정
솔루션 소개
이 솔루션은 휴대폰 중간 프레임의 배터리 슬롯 표면 평탄도를 정밀 제조 과정에서 측정하기 위해 설계되었습니다. 이를 통해 핵심 부품들이 휴대폰 생산 중 정밀 조립 요건을 충족할 수 있도록 보장합니다.
측정 대상
-
배터리 슬롯 표면 평탄도
즉, 배터리 슬롯 표면의 평평한 정도를 측정합니다. 휴대폰 조립 과정에서 배터리 슬롯의 표면 평탄도는 다른 부품들의 장착에 직접적인 영향을 미칩니다. 평탄도가 불합격이면 빛 침투, 부품 위치 이동, 접촉 불량 등의 문제가 발생할 수 있으며, 이는 휴대폰의 외관 및 전체 품질에 심각한 영향을 미칠 수 있습니다.
-
위치 지정 홀 높이
위치 지정 홀의 높이는 홀 상단 중심점에서 배터리 슬롯 표면까지의 수직 거리를 의미하며, 이는 조립 후 배터리와 다른 부품 간의 간격을 결정합니다. 위치 지정 홀의 높이를 정확하게 측정하면 조립 중 배터리가 과도하게 눌리는 것을 방지할 수 있으며, 그로 인해 발생할 수 있는 배터리 변형이나 손상(예: 팽창, 단락 등) 문제를 예방할 수 있습니다.
측정 과제
이 솔루션은 다음과 같은 과제를 효과적으로 해결합니다.
-
데이터 획득: 휴대폰 중간 프레임 설계가 정밀하며, 표면 구조가 복잡하고 여러 개의 홀, 홈 및 불규칙한 구조를 포함합니다. 이미지 획득 시 데이터 정확성을 보장하기 위해 가림 현상과 반사 간섭을 피해야 합니다.
-
측정 정밀도: 휴대폰 중간 프레임의 배터리 슬롯 표면 평탄도 측정은 매우 높은 정밀도가 요구되며, 조립 품질을 보장하기 위해 측정 결과는 마이크로미터(μm) 단위 수준에 도달해야 합니다.
-
생산 효율: 3D 레이저 프로파일러는 높은 정밀도를 확보하는 동시에 넓은 영역을 빠르게 스캔할 수 있어야 하며, Mech-MSR은 데이터를 효율적으로 처리하여 생산 사이클 타임을 보장해야 합니다.
솔루션 설계
프로젝트 요구 사항에 따라 Mech-Eye 3D 레이저 프로파일러 센서는 대상 물체 상단에 고정 장착해야 합니다. 센서가 측정할 대상 물체를 정확히 향하도록 설치하고, 작업 공간에 맞춰 적절한 각도로 기울기를 조정하여 모든 대상 물체가 최대한 스캔될 수 있도록 해야 합니다.
하드웨어 및 소프트웨어 요구 사항
-
Mech-Eye 3D 레이저 프로파일러 + Mech-Eye Viewer 소프트웨어
물체 표면을 빠르게 스캔하고 표면 데이터(뎁스 맵과 광도 이미지 포함)를 생성합니다.
-
Mech-MSR 소프트웨어
표면 데이터를 획득 및 처리하며 평탄도와 높이를 계산합니다.
배포 프로세스
| 솔루션을 사용하기 전에, Mech-MSR 솔루션 라이브러리에서 휴대폰 중간 프레임 평탄도 측정 솔루션을 다운로드해야 합니다. 솔루션 다운로드 방법은 솔루션 라이브러리 사용 가이드를 참조하세요. |

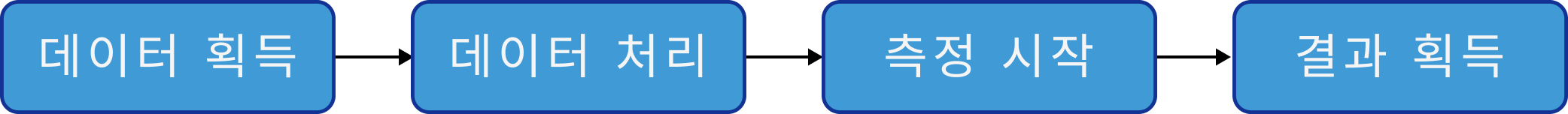

솔루션 사용 프로세스는 다음과 같습니다.
다음 단계에서는 구축한 솔루션을 사용할 수 있습니다.
