결과 획득

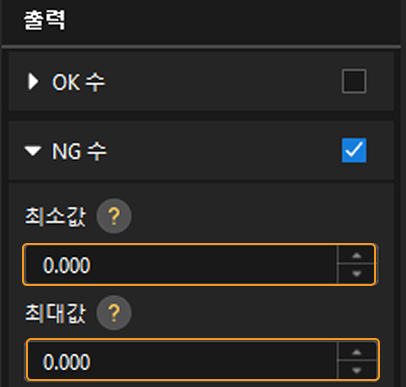

비드의 단면 프로파일에 대한 일련의 측정을 수행한 후 출력 항목 NG 수에 대한 허용 범위를 설정할 수 있습니다. 이상적인 경우, 비드에는 파손이나 오버플로우와 같은 문제가 없어야 하며, 모든 단면 프로파일의 측정 결과가 요구 조건을 만족해야 합니다. 즉, NG 수는 0이어야 합니다.

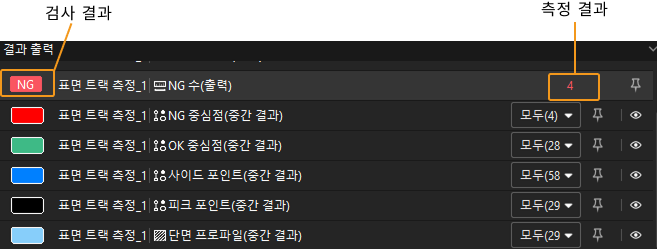

설정이 완료 후 표면 트랙 측정 스텝을 실행하고 데이터 시각화 영역 하단의 결과 출력 패널에서 측정 및 검사 결과를 확인할 수 있습니다.

비드 검사 결과는 단면 프로파일의 검사 결과에 따라 결정하며, 이는 프로젝트의 종합 품질 판정 결과를 의미합니다. 홈 화면의 툴 바에서 출력 관리 버튼을 클릭하여 프로젝트의 품질 판정 규칙을 설정합니다.

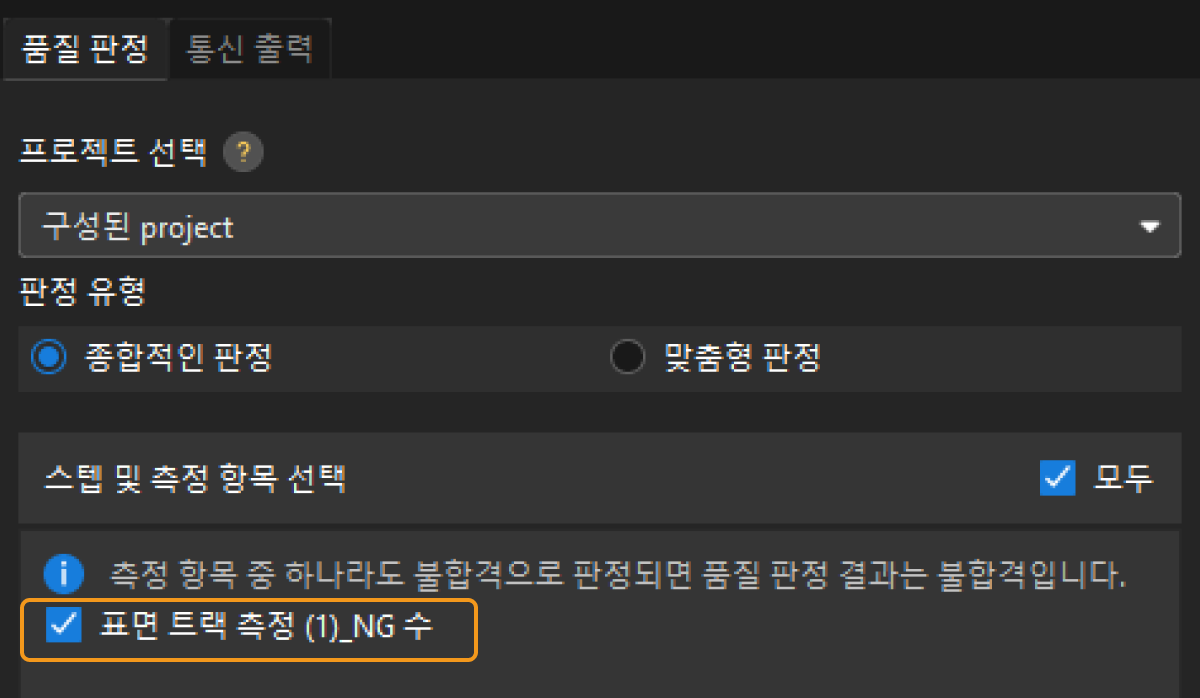

품질 판정 탭에서 해당 프로젝트를 선택한 뒤, '판정 유형’을 종합적인 판정으로 설정하고, 단면 프로파일 검사 결과에 해당하는 출력 항목을 선택합니다.

예시:

그런 다음 적용 버튼을 클릭하여 설정을 저장합니다. 프로젝트를 실행하면 프로젝트 편집 구역 왼쪽 상단에 프로젝트 판정 결과가 표시됩니다.

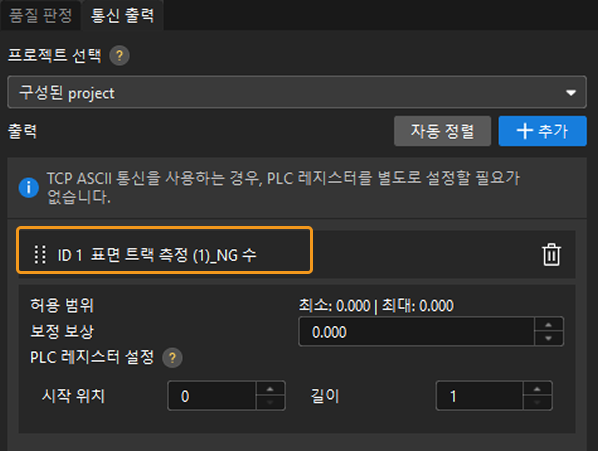

측정 및 검사 결과를 외부 장치로 전송해야 할 경우, ‘출력 관리’ 창의 통신 출력’ 탭에서 관련 설정을 구성할 수 있습니다.

이로써 오프라인 비드 검사 솔루션 사용 안내가 완료되었습니다.
