결과 획득

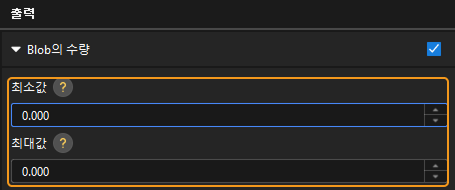

측정 항목 결과를 얻은 후 측정 항목에 대해 허용 범위를 설정해야 하여 측정 결과가 요구 사항에 만족한지를 판단합니다. Blob 분석 스텝을 클릭하고 해당 출력 패널에서 출력 항목 Blob의 수량의 최대값과 최소값을 다 0으로 설정합니다. 즉, 검사할 표면에 함몰이 없어야 합니다.

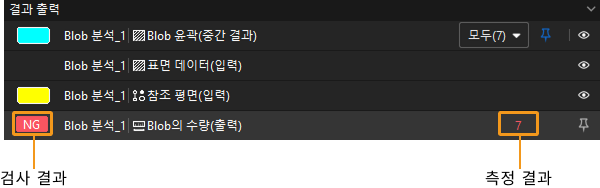

스텝을 실행한 후 데이터 시각화 영역 하단의 결과 출력 패널에서 결과를 확인할 수 있습니다.

브레이크 패드의 품질 검사 결과는 표면에 함몰이 있는지에 따라 결정해야 하며, 이는 프로젝트의 종합 품질 판정 결과를 의미합니다. 홈 화면의 툴 바에서 출력 관리 버튼을 클릭하여 프로젝트의 품질 판정 규칙을 설정합니다.

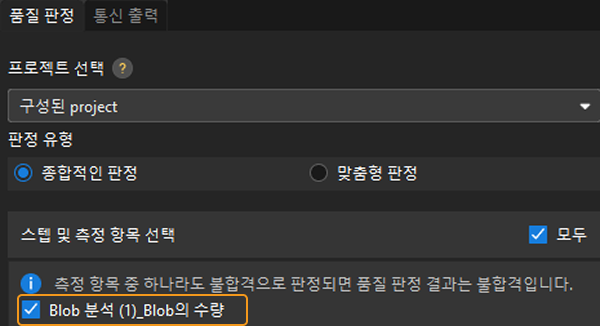

품질 판정 탭에서 해당 프로젝트를 선택한 뒤, '판정 유형’을 종합적인 판정으로 설정하고, 결함 개수에 해당하는 출력 항목을 선택합니다.

예시:

그런 다음 적용 버튼을 클릭하여 설정을 저장합니다. 프로젝트를 실행하면 프로젝트 편집 구역 왼쪽 상단에 프로젝트 판정 결과가 표시됩니다.

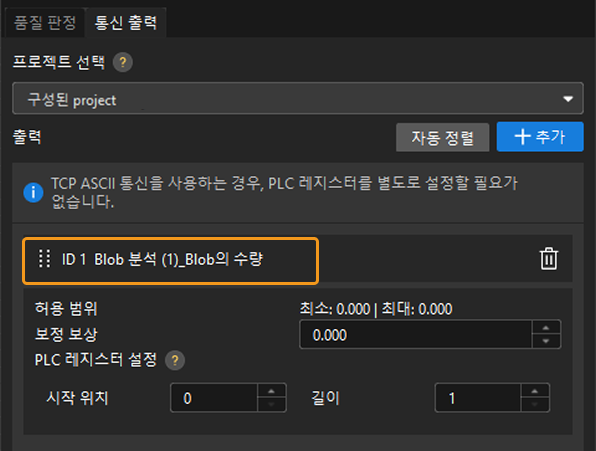

측정 및 검사 결과를 외부 장치로 전송해야 할 경우, ‘출력 관리’ 창의 통신 출력’ 탭에서 관련 설정을 구성할 수 있습니다.

이로써 브레이크 패드 결함 검사(Blob 분석) 솔루션의 배포를 완료했습니다.
