굽힘 판 두께 및 치수 측정

현재 버전 (2.1.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 최신 버전의 소프트웨어를 사용하려면 Mech-Mind 다운로드 센터를 방문하여 다운로드하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

솔루션 소개

이 솔루션은 대상 물체의 두께 측정이 요구되는 시나리오에 적합하며, 특히 굽힘된 PE 박판 부품을 대상으로 합니다. 데이터 수집 장치는 대상 물체의 전면과 후면을 각각 스캔하기 위해 서로 마주보는 배치로 설치됩니다.

측정 대상

  • 굽힘 판 두께

    굽힘 판의 전·후면에 대응되는 포인트들 간의 거리를 취득하여 판재의 두께를 정확하게 계산합니다.

  • 굽힘 판 치수

    굽힘 판의 길이와 너비를 정확하게 측정하여 판의 치수를 계산합니다.

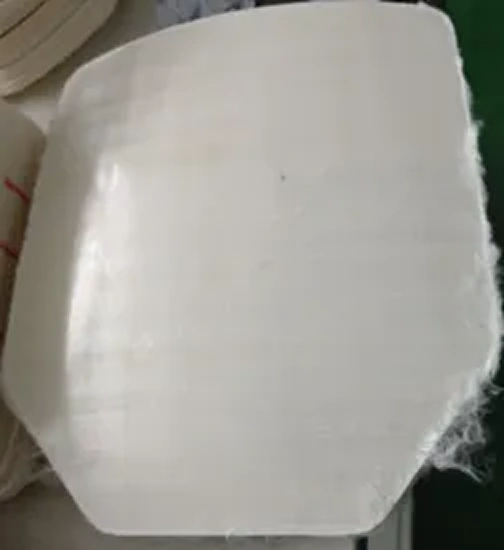

target object demo

측정 과제

이 솔루션은 다음과 같은 과제를 효과적으로 해결합니다.

  • 데이터 수집: 측정 사각지대를 제거하기 위해 다중 장치 협업하여 레이아웃을 스캔하고 여러 각도에서 데이터를 동기적으로 취득합니다.

  • 데이터 스티칭: 굽힘 판의 전·후면 표면 데이터를 취득한 후, 이를 동일한 좌표계로 변환하여 스티칭함으로써 생성된 데이터가 실제 물체와 대응되도록 하고, 이후 측정의 안정성을 확보합니다.

  • 판재 형태 간섭: 판재가 굽힘되고 얇아서 두께, 길이, 너비 측정이 어렵습니다.

  • 생산 효율: 3D 레이저 프로파일러는 높은 정밀도를 확보하는 동시에 넓은 영역을 빠르게 스캔할 수 있어야 하며, Mech-MSR은 데이터를 효율적으로 처리하여 생산 사이클 타임을 보장해야 합니다.

주요 기술 사양

솔루션의 주요 기술 사양은 다음과 같습니다.

  • 반복 정밀도: <1mm.

  • 두께 오차: ±0.5mm.

  • 치수 오차: ±2mm.

실제 프로젝트의 요구 사항에 따라 주요 기술 사양은 달라질 수 있으며, 상황에 맞게 유연하게 조정해야 합니다.

솔루션 설계

프로젝트 요구 사항에 따라, 서로 대향 배치된 Mech-Eye 3D 레이저 프로파일러 두 대를 사용하여 굽힘 판의 전·후면을 각각 스캔합니다.

하드웨어 및 소프트웨어 요구 사항

  • Mech-Eye 3D 레이저 프로파일러 두 대 + Mech-Eye Viewer 소프트웨어

    물체 표면을 빠르게 스캔하고 표면 데이터(뎁스 정보와 광도 정보 포함)를 생성합니다.

  • Mech-MSR 소프트웨어

    표면 데이터를 획득 및 처리하여 굽힘 판의 두께와 치수를 계산하고, 해당 굽힘 판의 합격 여부를 판정합니다.

배포 프로세스

솔루션을 사용하기 전에, Mech-MSR 솔루션 라이브러리에서 굽힘 판 두께 및 치수 측정 솔루션을 다운로드해야 합니다. 솔루션 다운로드 방법은 솔루션 라이브러리 사용 가이드를 참조하세요.

솔루션 사용 프로세스는 다음과 같습니다.

operation workflow
  1. 데이터 수집

    소프트웨어 및 하드웨어 환경을 구축하고, 레이저 프로파일러 캘리브레이션을 한 후 데이터를 획득 및 확인합니다.

  2. 데이터 처리

    노이즈를 제거하고 데이터 범위를 줄입니다.

  3. 측정 시작

    굽힘 판의 두께 및 치수를 측정합니다.

  4. 결과 획득

    두께와 치수의 허용 범위를 설정하고 측정 및 검사 결과를 얻습니다.
