측정 시작
데이터 처리 후, 해당 데이터를 사용하여 클립 수량을 측정할 수 있습니다.
측정 프로세스

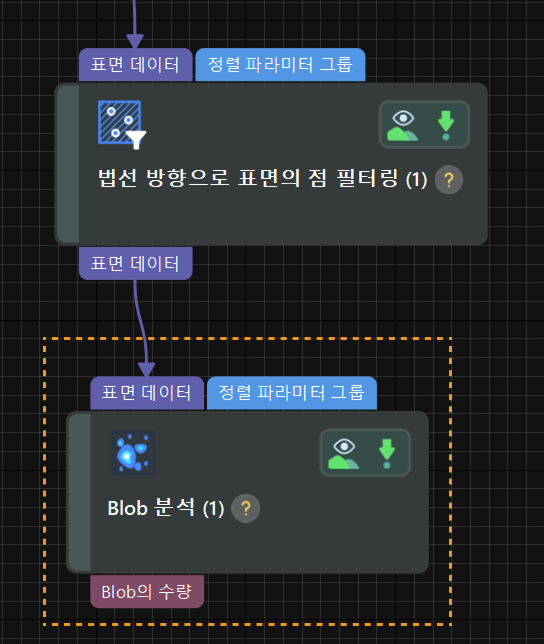

Blob 분석 스텝을 사용하여 클립을 인식하고 클립 수량을 측정할 수 있습니다. 데이터를 분석해 보면, 각 클립의 높이와 면적이 일정하게 유지되고 있어 클립을 정확하게 인식할 수 있습니다.
구체적인 프로세스는 다음과 같습니다.
-
기준 유형을 참조 특징 영역으로 설정하고 이 참조 특징 영역을 조정하여 대상 물체 하단 표면 데이터를 선택합니다. 소프트웨어는 참조 특징 영역에서 데이터의 평균 높이를 참조 높이로써 계산합니다.
-

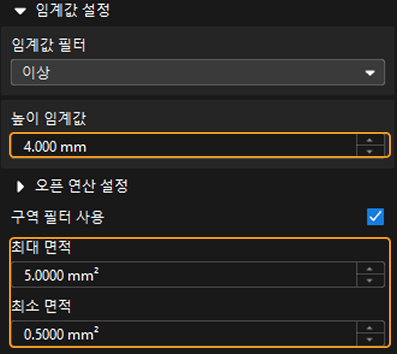

적절한 높이 임계값 및 면적 임계값을 설정하여 표면 데이터에서 클립의 표면 데이터(즉, 여러 개의 Blob)를 검지합니다.
-
출력 패널에서 Blob의 수량 옵션을 체크한지를 확인합니다.
스텝을 실행하면 인식된 Blob의 수량이(즉 클립의 수량) 출력됩니다.
이제 측정 결과를 통해 클립 수량이 규격에 부합하는지 판단할 수 있습니다.
