클립 유무 검사

현재 최신 버전 (2.1.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

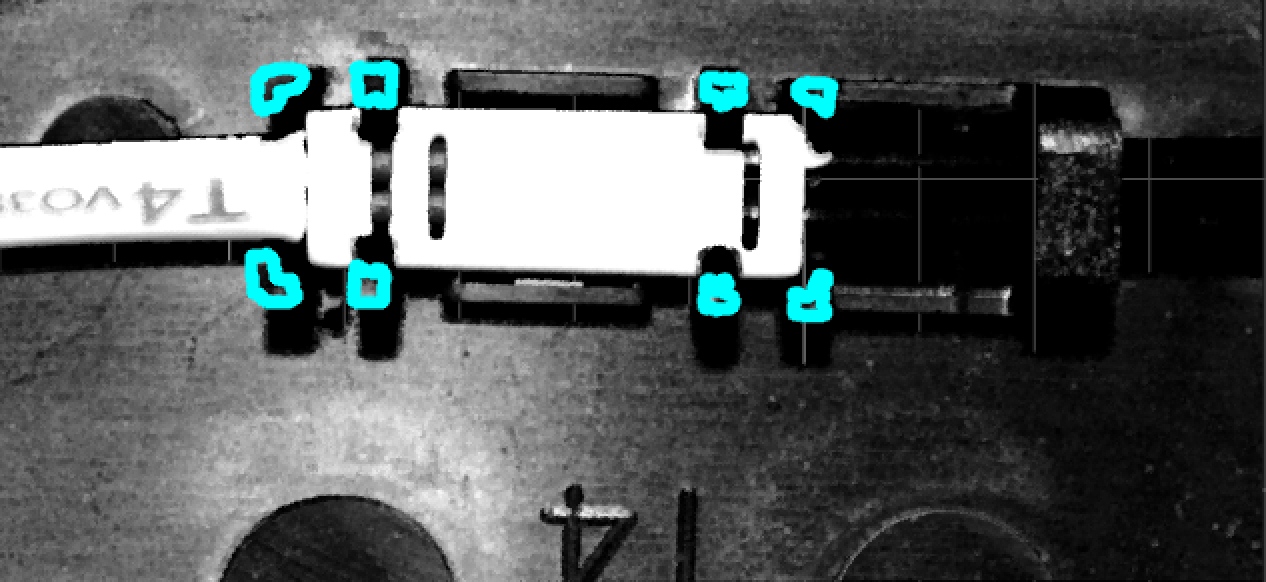

솔루션 소개

이 솔루션은 정밀 제조를 위해 설계되었으며 클립 수량이 설계 요구 사항을 충족하는지를 검사하여 케이블을 효과적으로 고정하고 손상으로부터 보호할 수 있도록 하는 것을 목표로 합니다.

이 솔루션은 다음과 같은 과제를 효과적으로 해결합니다.

데이터 획득 : 클립 상단 표면의 면적이 작아, 정확한 포인트 클라우드 데이터를 획득하기 어렵습니다.
측정 정밀도 : 고정밀 결과가 요구되므로, 결과의 안정성과 정확성을 확보하기 위해 데이터 전처리가 필수적입니다.
생산 효율: 3D 레이저 프로파일러는 높은 정밀도를 확보하는 동시에 넓은 영역을 빠르게 스캔할 수 있어야 하며, Mech-MSR은 데이터를 효율적으로 처리하여 생산 사이클 타임을 보장해야 합니다.

솔루션의 주요 기술 사양은 다음과 같습니다.

실제 프로젝트의 요구 사항에 따라 주요 기술 사양은 달라질 수 있으며, 상황에 맞게 유연하게 조정해야 합니다.

프로젝트 요구 사항에 따라 Mech-Eye 3D 레이저 프로파일러 센서는 대상 물체 상단에 고정 장착해야 합니다. 센서가 대상 물체를 정확히 향하도록 설치하고, 작업 공간에 맞춰 적절한 각도로 기울기를 조정하여 물체 검지 영역이 최대한 스캔될 수 있도록 해야 합니다.

Mech-Eye 3D 레이저 프로파일러 + Mech-Eye Viewer 소프트웨어

물체 표면을 빠르게 스캔하고 표면 데이터(뎁스 맵과 광도 이미지 포함)를 생성합니다.
Mech-MSR 소프트웨어

표면 데이터를 획득 및 처리하며 클립 수량을 계산합니다.

솔루션을 사용하기 전에, Mech-MSR 솔루션 라이브러리에서 클립 유무 검사 솔루션을 다운로드해야 합니다. 솔루션 다운로드 방법은 솔루션 라이브러리 사용 가이드를 참조하세요.

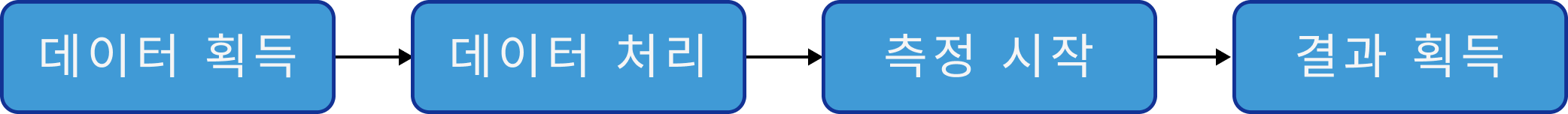

솔루션 사용 프로세스는 다음과 같습니다.
