表面裁剪

您正在查看最新版本(V2.2.2)的文档。如果您想查阅其他版本的文档,可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本,请随时联系梅卡曼德技术支持

功能描述

根据特征区域裁剪表面数据,可保留特征区域内或特征区域外的数据。

使用场景

该步骤适用于需要从表面数据中保留目标区域或排除干扰区域的场景。通过特征区域限定裁剪范围,可减少无关数据对后续测量、拟合和分析的影响。

使用流程

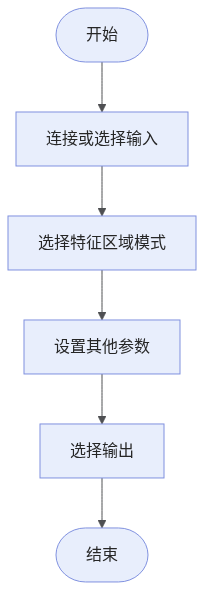

该步骤的使用流程如下:

crop-surface-workflow
  1. 选择输入数据。在工程编辑区连接对应的步骤端口,或者在参数设置区的输入栏下选择对应的输入数据。

  2. 选择特征区域模式,决定使用特征区域内还是特征区域外的表面数据。

  3. 参数栏设置其他参数。

  4. 输出栏中勾选输出项表面数据(默认已勾选)。

  5. 运行步骤,并查看运行结果

输入说明

输入项 说明

表面数据

待裁剪的表面数据。

对齐参数组

可选输入。输入后,可根据目标物体的位姿变换,同步调整特征区域的位姿。

参数说明

参数 解释

特征区域模式

选择裁剪时保留特征区域内还是特征区域外的表面数据。

特征区域

添加用于裁剪表面数据的特征区域。可添加一个或多个特征区域,多个特征区域按并集处理。

本步骤支持为特征区域设置六自由度位姿,即可调整中心点的X/Y/Z坐标以及绕X/Y/Z轴的旋转角度。

查看设置特征区域了解如何设置和调整特征区域。

输出说明

该步骤的输出为按特征区域裁剪后的表面数据,可作为其他步骤的输入。

错误排查

  • 各步骤通用的错误码,详见错误码列表

  • 若错误码与错误信息不对应,请联系技术支持获取帮助。
