了解 Mech-MSR 中的判定结果

您正在查看最新版本(V2.1.1)的文档。如果您想查阅其他版本的文档,可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本,请随时联系梅卡曼德技术支持

Mech-MSR 可以输出工程的总体判定结果,也可以输出测量项的判定结果。

判定结果

判定结果有以下两种类型:

  • ok icon:合格结果。

  • ng icon:不合格结果。

测量项的判定结果

对于数值类测量项,可在相关步骤的输出栏下,展开该项并设置最小值最大值来确定合格范围。最终测量结果在该范围内时,判定该测量项为合格(OK),否则,判定为不合格(NG)。判定结果展示在结果输出面板。

set ok range

judged as ng

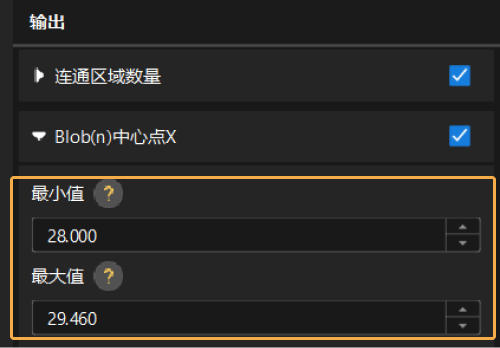

在“输出”栏设置合格范围

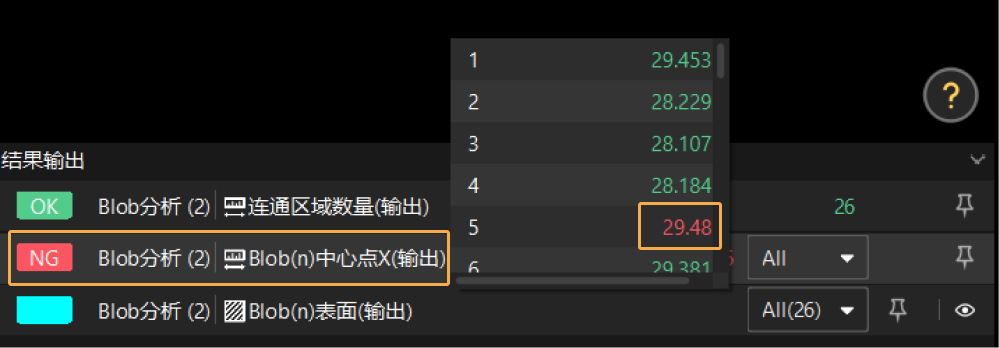

在“结果输出”面板查看判定结果

当一个测量项包含多个测量值时,只有全部测量值都合格时,该测量项才会被判定为 OK;否则,该测量项被判定为 NG。

工程的判定结果

工程的判定结果取决于输出管理窗口对质量判定规则的设置。

查看输出管理操作指南了解如何为工程配置“综合判定”规则和“自定义判定”规则。
