开始测量

您正在查看最新版本(V2.1.1)的文档。如果您想查阅其他版本的文档,可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本,请随时联系梅卡曼德技术支持

经过数据处理后,PIN 针顶面数据已经比较稳定。接下来,可以使用这些数据测量 PIN 针的高度。

测量流程

PIN 针高度通常指的是 PIN 针顶端到基准平面(如PCB 板表面)的距离。因此,测量 PIN 针顶面数据的中心点到基准平面的距离,即可得到 PIN 针的高度。

start measurement 0

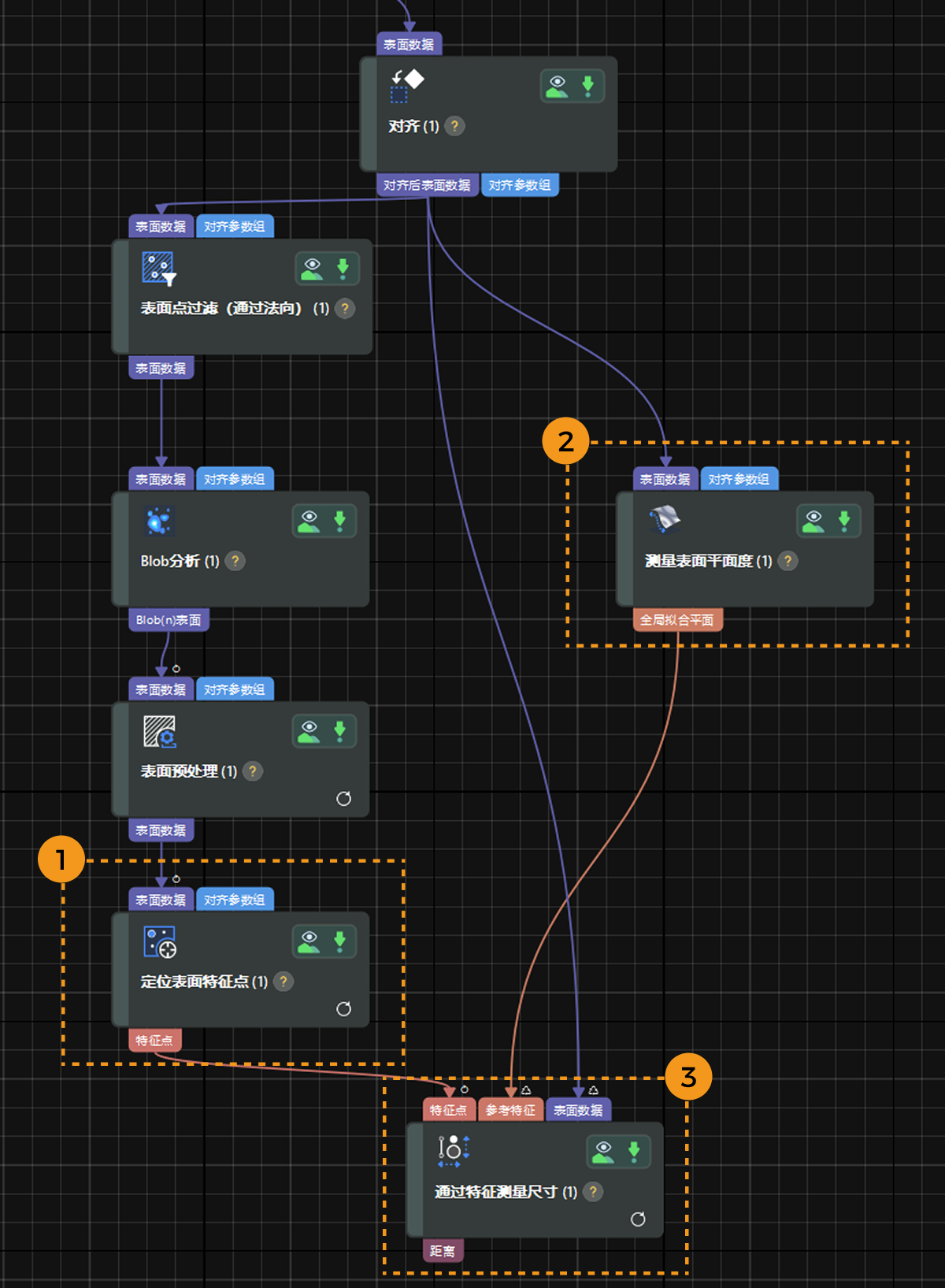

  1. 获取中心点

    使用定位表面特征点步骤从精定位结果中,提取出 PIN 针顶面数据的中心点(即“特征点”),表示 PIN 针顶端位置。

    在该步骤的参数配置区,将特征点类型设置为均值。步骤运行后,可输出各 PIN 针顶端的中心点。

  2. 拟合基准平面

    使用测量表面平面度步骤,拟合出一个基准平面。

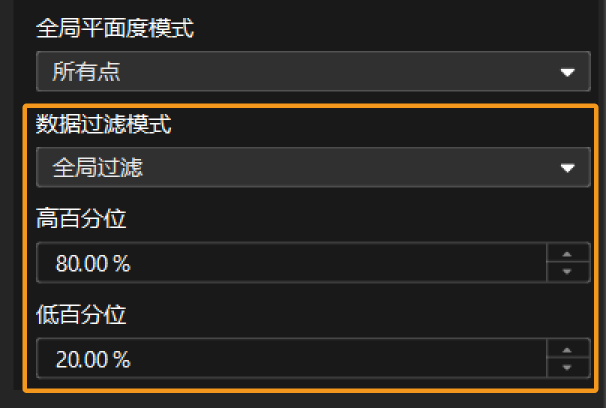

    使用特征区域框选出平面数据,然后设置数据过滤参数(如下图所示)滤除噪点,得到稳定且准确的基准平面。

    measure pin height 2

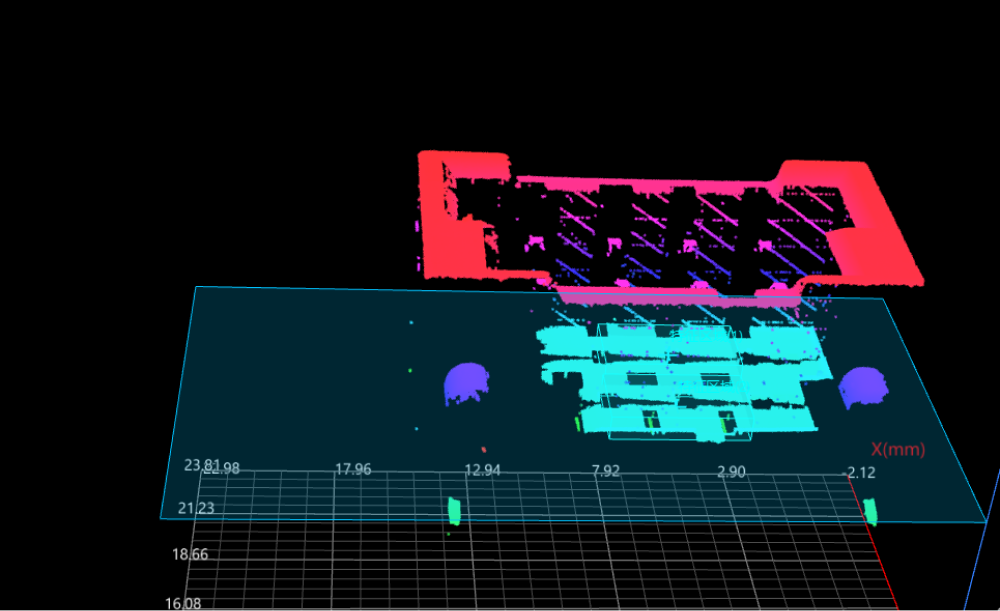

    在该步骤的输出栏,勾选全局拟合平面。步骤运行后,可输出一个拟合平面。

    measure pin height 1
  3. 测量高度

    使用通过特征测量尺寸步骤测量 PIN 针高度。

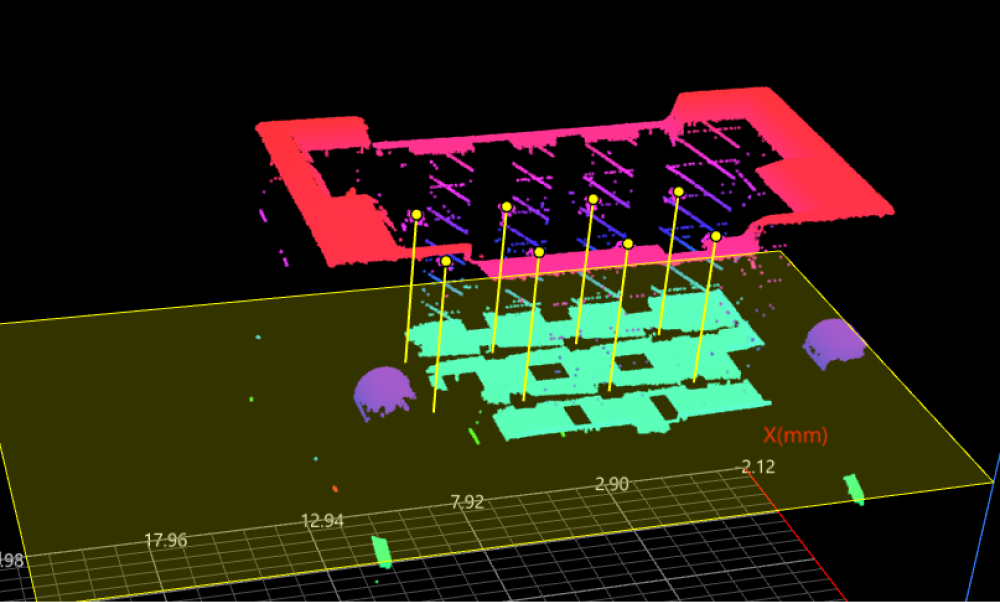

    在该步骤的输出栏,勾选距离。步骤运行后,可输出各中心点到基准平面的距离,即各 PIN 针高度。

    measure pin height 3

至此,你已完成了高精度 PIN 针高度测量。


接下来,你可以根据测量结果,检测 PIN 针的高度是否合格。
