开始测量

您正在查看最新版本(V2.1.1)的文档。如果您想查阅其他版本的文档,可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本,请随时联系梅卡曼德技术支持

经过数据处理后,可以使用这些数据测量卡扣数量。

测量流程

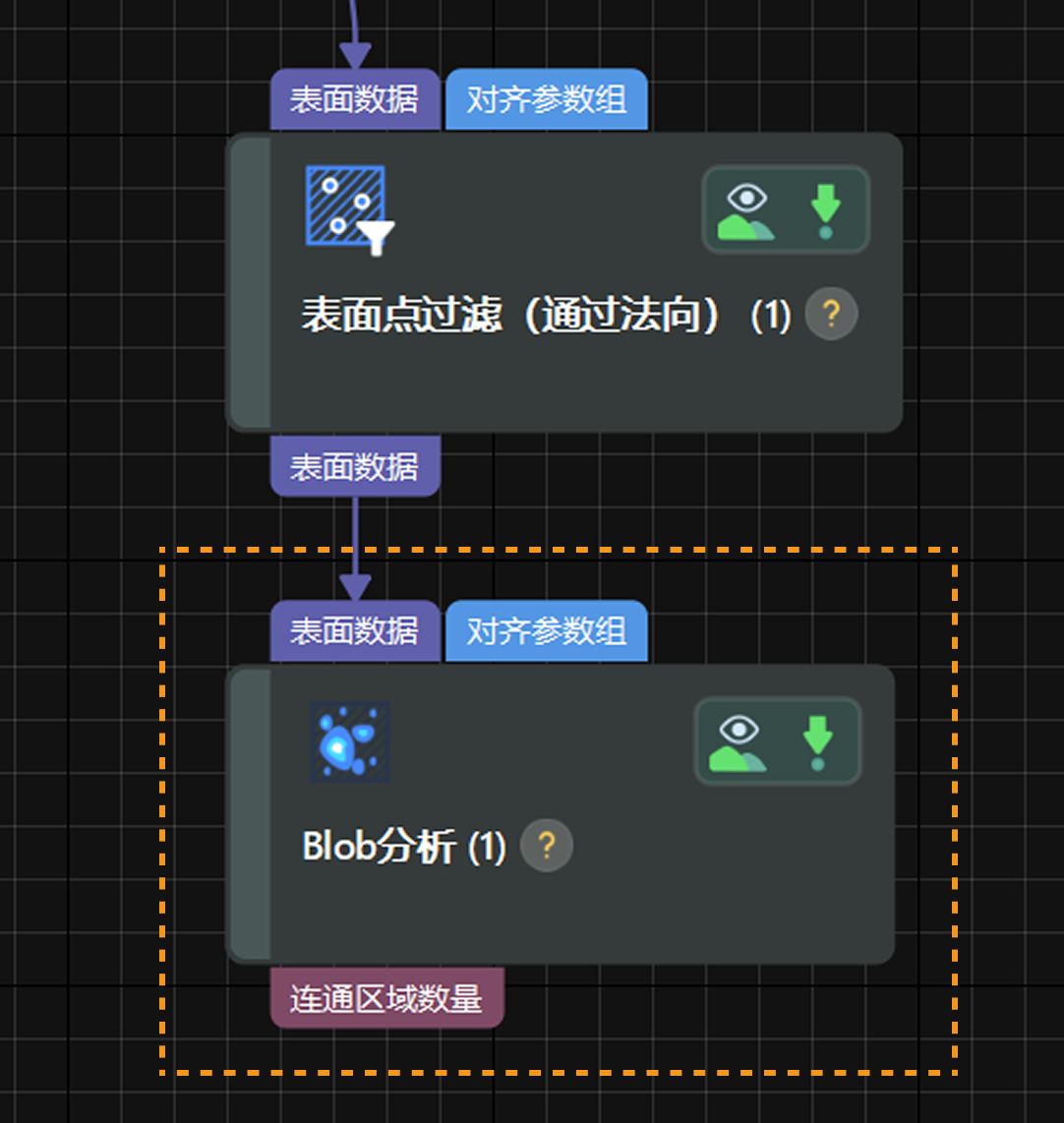

通过Blob分析步骤可以识别卡扣并测量卡扣数量。观察数据可以发现,不同卡扣的高度和面积一致,因此可以使用高度和面积来精准识别卡扣。

measure 0

具体操作流程如下:

  1. 设置参考类型参考特征区域,然后调整该参考特征区域以框选工件底面数据。软件将计算参考特征区域中数据的平均高度作为参考高度;

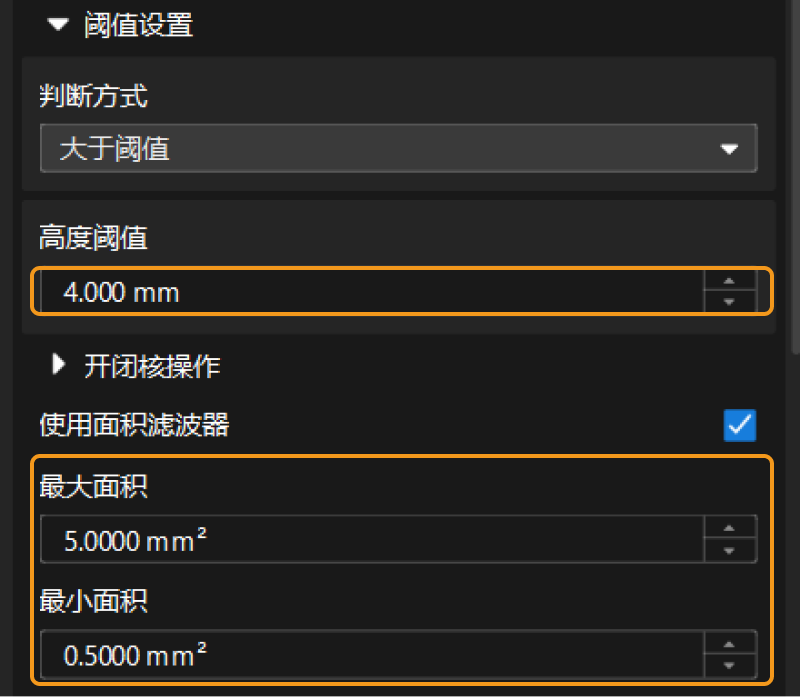

  2. 设置合理的高度阈值和面积阈值,从表面数据中检出卡扣表面数据(即多个 Blob)。

    measure 1
  3. 输出栏,确认已勾选连通区域数量

步骤运行后,将输出识别出的连通区域数量,即卡扣的数量。


接下来,你可以根据测量结果,检测卡扣数量是否合格。
