在 Mech-MSR 中配置 Mitsubishi MELSEC 通信

您正在查看最新版本(V2.1.1)的文档。如果您想查阅其他版本的文档,可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本,请随时联系梅卡曼德技术支持

本节介绍如何配置 Mitsubishi MELSEC 通信。

配置流程

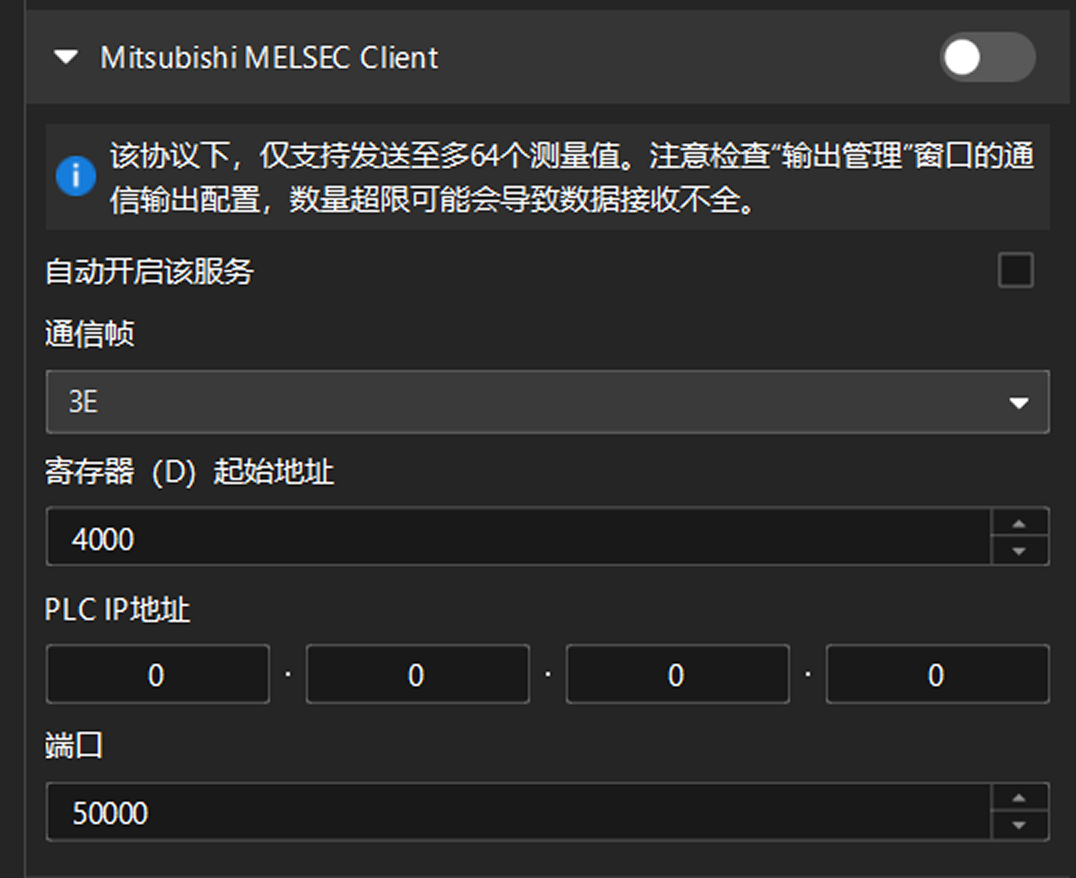

mc config

要配置 Mitsubishi MELSEC 通信,执行如下步骤:

  1. 在软件的工具栏中,单击通信配置

  2. 单击 Mitsubishi MELSEC Client 通信协议左侧的 ▶,展开相关设置;

  3. 通信帧处,通常选择 3E 即可;

  4. 设置寄存器(D)的起始地址。

    通信所使用的结构体类型共占用 152 个 D 寄存器。
  5. 填写PLC IP 地址,端口号建议设置为 50000 或 50000 以上。

    主机 IP 地址需要与 PLC IP 地址位于同一网段内。

  6. 启动通信服务

如需下次打开方案时,软件自动开启 Mitsubishi MELSEC Client 通信服务,可勾选自动开启该服务选项。

不支持同时勾选 Mitsubishi MELSEC Client 和 Adapter 协议的自动开启该服务选项。

通用参数

Return指令执行超时时间

从外部设备发送 Return 指令到接收到有效响应或触发超时错误所允许的最大等待时间。默认值为 10s。
