LNX-7500 シリーズ
センサーヘッド
基本パラメータ
| 型式 | LNX-7530 | LNX-7580 | LNX-75300 | ||
|---|---|---|---|---|---|
プロファイルデータ数 |
3200 |
||||
スキャン速度(1) |
2~10kHz |
||||
基準距離 |
78mm |
250mm |
325mm |
||
測定範囲 |
Z 軸 |
25mm |
76mm |
295mm |
|
X 軸 |
NEAR 側 |
31mm |
72mm |
219mm |
|
基準距離 |
33mm |
82mm |
300mm |
||
FAR 側 |
35mm |
89mm |
422mm |
||
X 軸解像度 |
11μm |
28μm |
132μm |
||
Z 軸繰り返し精度 |
0.2μm |
0.5μm |
2μm |
||
Z 軸直線性 |
± 0.02% of F.S. |
||||
重量 |
0.9kg |
1.2kg |
1.2kg |
||
寸法 |
133 × 61 × 102mm |
182 × 63 × 112mm |
195 × 61 × 109mm |
||
光源 |
青色レーザー（405nm） |
||||
レーザークラス |
Class 2 |
Class 2M |
|||
レンズ角度(2) |
30° |
22° |
19° |
||
使用周囲温度(3) |
0~45°C |
||||
安全と電磁両立性 |
CE/FCC/VCCI/KC/ISED/NRTL |
||||
保護等級(4) |
IP67 |
||||
放熱 |
自然冷却 |
||||
(1) ROI の Z 方向の高さを最大値に設定すると、インラインプロファイル測定器の最高スキャン速度は 2kHz で、最小値に設定すると 10kHz となります。

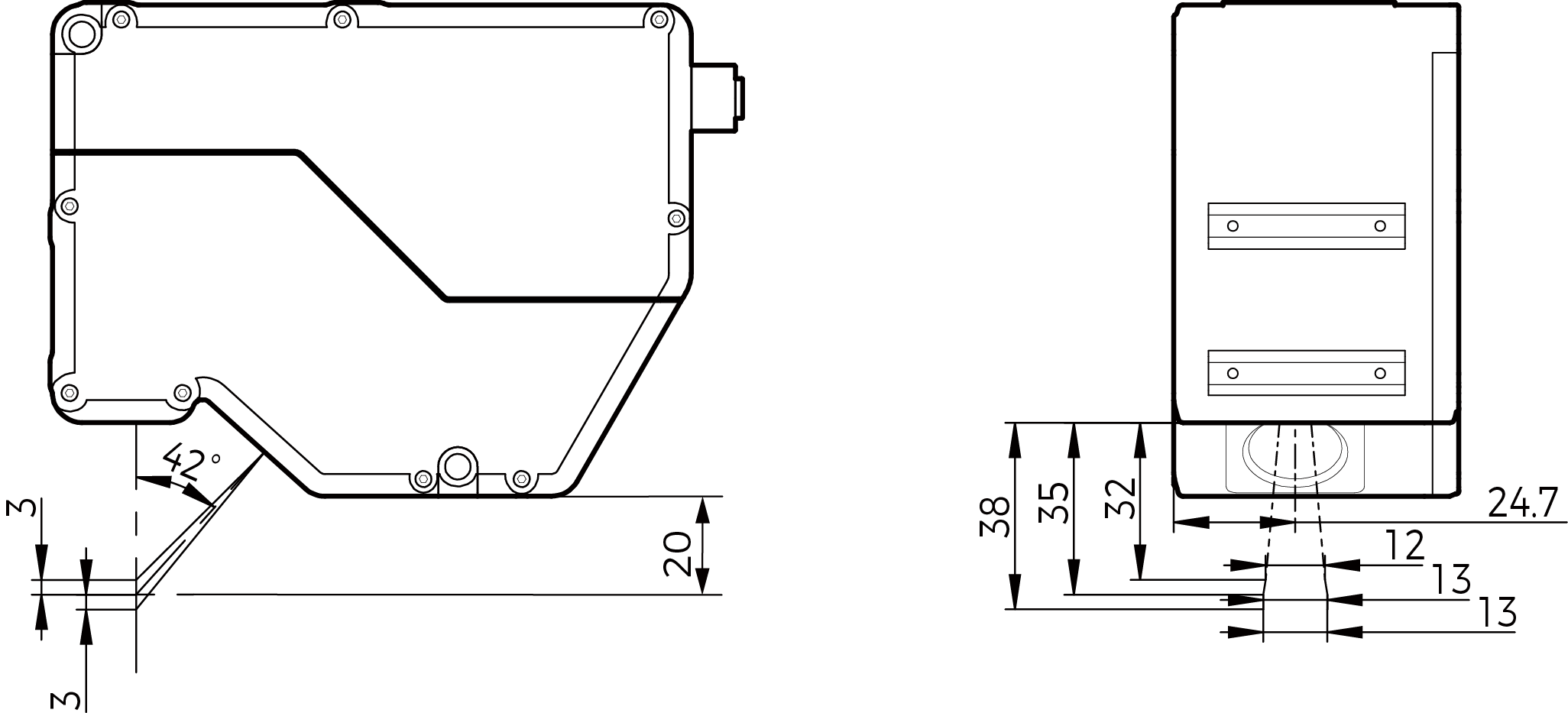

(2) 視野範囲のイメージ図をご覧ください。
（3）センサーヘッドが正常に放熱できる使用温度です。
(4) IEC 60529 に基づいています。その内、6 は防塵等級で 7 は防水等級です。
コントローラーコネクタ
| 番号 | 名称 | 機能 | 説明 |
|---|---|---|---|
1 |
GigE_MX1+ |
イーサネットケーブル |
2.5GigE |
2 |
GigE_MX1- |
イーサネットケーブル |
2.5GigE |
3 |
GigE_MX2+ |
イーサネットケーブル |
2.5GigE |
4 |
GigE_MX2- |
イーサネットケーブル |
2.5GigE |
5 |
GigE_MX3+ |
イーサネットケーブル |
2.5GigE |
6 |
GigE_MX3- |
イーサネットケーブル |
2.5GigE |
7 |
GigE_MX4+ |
イーサネットケーブル |
2.5GigE |
8 |
GigE_MX4- |
イーサネットケーブル |
2.5GigE |
9 |
DC_12V |
電源供給（DC12V） |
最大定格電流 2A |
10 |
DC_0V |
12V 電源供給帰線 |
最大定格電流 2A |
11 |
Trigger |
トリガー入力 |
低速 |
12 |
DIR |
方向入力 |
低速 |
コントローラー
基本パラメータ
| 型式 | LNX-7500C |
|---|---|
重量 |
1.2kg |
寸法 |
204 × 48.2 × 166mm |
電源電圧 |
24V DC ± 10% |
定格電流 |
2A |
最大出力 |
48W |
通信ポート |
ギガビットイーサネット |
エンコーダー入力 |
シングルエンドエンコーダー・差動エンコーダーに対応 |
使用周囲温度 |
0~45°C |
保管周囲温度 |
-30~70℃ |
安全と電磁両立性 |
CE/FCC/VCCI/KC/ISED/NRTL |
放熱 |
自然冷却 |
センサーヘッドコネクタ
| 番号 | 名称 | 機能 | 説明 |
|---|---|---|---|
1 |
GigE_MX1+ |
イーサネットケーブル |
2.5GigE |
2 |
GigE_MX1- |
イーサネットケーブル |
2.5GigE |
3 |
GigE_MX2+ |
イーサネットケーブル |
2.5GigE |
4 |
GigE_MX2- |
イーサネットケーブル |
2.5GigE |
5 |
GigE_MX3+ |
イーサネットケーブル |
2.5GigE |
6 |
GigE_MX3- |
イーサネットケーブル |
2.5GigE |
7 |
GigE_MX4+ |
イーサネットケーブル |
2.5GigE |
8 |
GigE_MX4- |
イーサネットケーブル |
2.5GigE |
9 |
DC_12V |
電源供給（DC12V） |
最大定格電流 2A |
10 |
DC_0V |
12V 電源供給帰線 |
最大定格電流 2A |
11 |
Trigger |
トリガー出力 |
低速 |
12 |
DIR |
方向出力 |
低速 |
入力端子
| 番号 | 名称 | 説明 |
|---|---|---|
1 |
IN1 |
ユニバーサルデジタル入力 1、フォトカプラ絶縁、双方向フォトカプラ |
2 |
IN2 |
ユニバーサルデジタル入力 2、フォトカプラ絶縁、双方向フォトカプラ |
3 |
IN3 |
ユニバーサルデジタル入力 3、フォトカプラ絶縁、双方向フォトカプラ |
4 |
IN4 |
ユニバーサルデジタル入力 4、フォトカプラ絶縁、双方向フォトカプラ |
5 |
IN5 |
ユニバーサルデジタル入力 5、フォトカプラ絶縁、双方向フォトカプラ |
6 |
IN6 |
ユニバーサルデジタル入力 6、フォトカプラ絶縁、双方向フォトカプラ |
7~8 |
RESERVED |
RESERVED |
9 |
LEVELCONTROL_ENABLE |
ローレベルの場合、MEASURE_START だけを使用してデータの取得を制御する。ハイレベルの場合に MEASURE_START と MEASURE_STOP を使用して制御する。フォトカプラ絶縁、双方向フォトカプラ |
10 |
MEASURE_START |
入力信号の収集を開始する。フォトカプラ絶縁、双方向フォトカプラ |
11 |
MEASURE_STOP |
入力信号の収集を終了する。フォトカプラ絶縁、双方向フォトカプラ |
12 |
RESERVED |
RESERVED |
13~16 |
COM_IN |
入力信号のコモン |
|
出力端子
| 番号 | 名称 | 説明 |
|---|---|---|
17~20 |
COM_OUT |
入力信号のコモン |
21 |
O1 |
ユニバーサルデジタル出力 1、フォトカプラ絶縁、NPN 出力 |
22 |
O2 |
ユニバーサルデジタル出力 2、フォトカプラ絶縁、NPN 出力 |
23 |
O3 |
ユニバーサルデジタル出力 3、フォトカプラ絶縁、NPN 出力 |
24 |
O4 |
ユニバーサルデジタル出力 4、フォトカプラ絶縁、NPN 出力 |
25 |
O5 |
ユニバーサルデジタル出力 5、フォトカプラ絶縁、NPN 出力 |
26 |
O6 |
ユニバーサルデジタル出力 6、フォトカプラ絶縁、NPN 出力 |
27 |
O7 |
ユニバーサルデジタル出力 7、フォトカプラ絶縁、NPN 出力 |
28 |
O8 |
ユニバーサルデジタル出力 8、フォトカプラ絶縁、NPN 出力 |
29 |
READY |
収集可能。フォトカプラ絶縁、NPN 出力 |
30 |
ERROR |
収集エラー。フォトカプラ絶縁、NPN 出力 |
31 |
TRG_ERROR |
データを収集している間に再度開始信号を受信した場合のエラー信号。フォトカプラ絶縁、NPN 出力 |
32~36 |
RESERVED |
RESERVED |
|
READY と ERROR、TRG_ERROR 端子については、詳しくは外部デバイスにデータ収集状態の信号を出力するをご参照ください。 |
エンコーダー接続コネクタ
| 番号 | 名称 | 説明 |
|---|---|---|
37 |
A1+ |
差動エンコーダー入力 A+、フォトカプラ絶縁、RS-422 標準入力 |
38 |
A1- |
差動エンコーダー入力 A-、フォトカプラ絶縁、RS-422 標準入力 |
39 |
B1+ |
差動エンコーダー入力 B+、フォトカプラ絶縁、RS-422 標準入力 |
40 |
B1- |
差動エンコーダー入力 B-、フォトカプラ絶縁、RS-422 標準入力 |
41 |
Z1+ |
差動エンコーダー入力 Z+、フォトカプラ絶縁、RS-422 標準入力 |
42 |
Z1- |
差動エンコーダー入力 Z-、フォトカプラ絶縁、RS-422 標準入力 |
43 |
A2+24 |
シングルエンドエンコーダー入力 A+、24V、フォトカプラ絶縁 |
44 |
A2+12 |
シングルエンドエンコーダー入力 A+、12V、フォトカプラ絶縁 |
45 |
A2+5 |
シングルエンドエンコーダー入力 A+、5V、フォトカプラ絶縁 |
46 |
A2- |
シングルエンドエンコーダー入力 A-、コモン、フォトカプラ絶縁 |
47 |
B2+24 |
シングルエンドエンコーダー入力 B+、24V、フォトカプラ絶縁 |
48 |
B2+12 |
シングルエンドエンコーダー入力 B+、12V、フォトカプラ絶縁 |
49 |
B2+5 |
シングルエンドエンコーダー入力 B+、5V、フォトカプラ絶縁 |
50 |
B2- |
シングルエンドエンコーダー入力 B-、コモン、フォトカプラ絶縁 |
51 |
Z2+24 |
シングルエンドエンコーダー入力 Z+、24V、フォトカプラ絶縁 |
52 |
Z2+12 |
シングルエンドエンコーダー入力 Z+、12V、フォトカプラ絶縁 |
53 |
Z2+5 |
シングルエンドエンコーダー入力 Z+、5V、フォトカプラ絶縁 |
54 |
Z2- |
シングルエンドエンコーダー入力 Z-、コモン、フォトカプラ絶縁 |
55 |
R1 |
RS-232 シリアルポート 1、入力、磁気絶縁 |
56 |
T1 |
RS-232 シリアルポート 1、出力、磁気絶縁 |
57 |
G1 |
RS-232 シリアルポート 1、接地基準 |
58 |
G2 |
RS-232 シリアルポート 2、接地基準 |
59 |
R2 |
RS-232 シリアルポート 2、入力、磁気絶縁 |
60 |
T2 |
RS-232 シリアルポート 2、出力、磁気絶縁 |
ここに、[Mech-Mind Robotics Technologies Ltd.] は、[LNX-7530]、[LNX-7580]、 [LNX-75300] および [LNX-7500C] が電磁両立性に関する指令 2014/30/EU に準拠していることを宣言します。
適合宣言の全文は、以下の URL にアクセスできます。 https://downloads.mech-mind.com/?tab=tab-eu-dec
