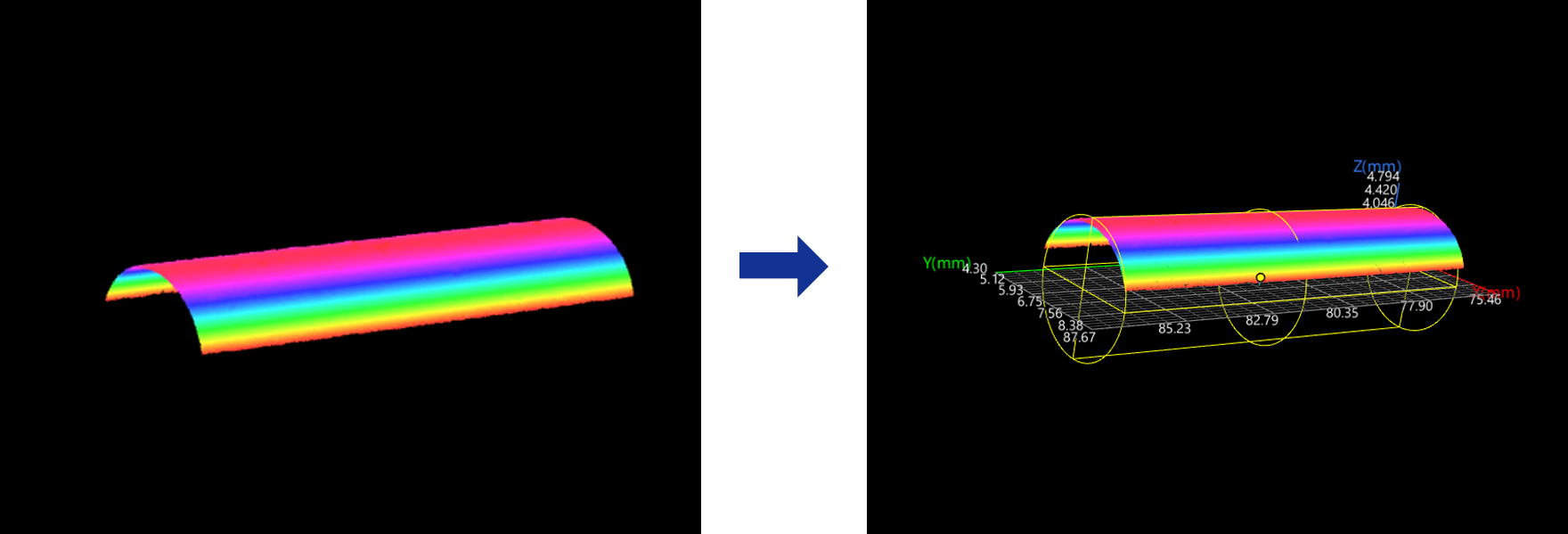

测量圆柱

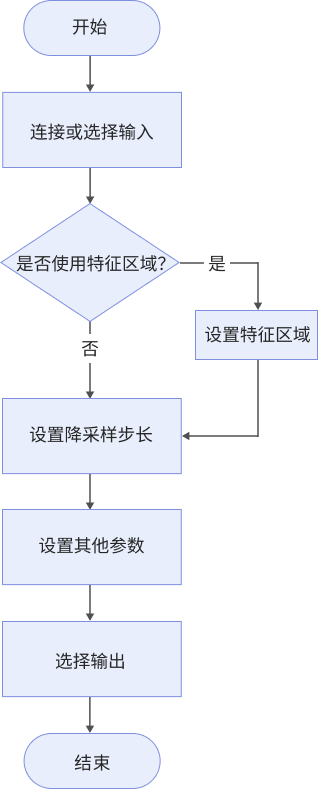

使用流程
该步骤的使用流程如下：
-
选择输入数据。在工程编辑区连接对应的步骤端口，或者在参数设置区的输入栏下选择对应的输入数据。
-
明确是否使用特征区域。
-
设置降采样步长。
-
设置其他参数。
-
在输出栏中勾选输出项，并单击输出项左侧的 ▶ 展开该项，输入合格范围的下限和上限。
输出说明
勾选输出项后，步骤将增加对应的输出端口，步骤运行后将输出对应的数据。可根据实际测量需求选择对应的输出项。
|
如果输出项可展开（左侧有 ▶），则勾选后必须展开，然后设置下限和上限来确定该项的合格范围。如果输出的值在合格范围内，该测量项被判定为合格（OK），否则被判定为不合格（NG）。 |
| 输出项 | 说明 |
|---|---|
半径 |
拟合所得圆柱的半径。 |
中心点X/Y/Z坐标 |
拟合所得圆柱的中心点位置。 |
轴线与Z轴夹角 |
拟合所得圆柱的轴线与Z轴正方向间的夹角。 |
轴线与X轴夹角 |
拟合所得圆柱的轴线与X轴正方向间的夹角。 |
轴线向量X/Y/Z分量 |
分别表示圆柱轴线方向向量的X、Y、Z分量。 |
圆柱中心点 |
拟合所得圆柱上下底面圆心连线的中点。该输出为一个点，包含坐标信息。 |
圆柱轴线 |
拟合所得圆柱的轴线，穿过圆柱上下底面圆心。该输出为一条直线，包含方向信息。 |
圆柱 |
拟合所得圆柱。 |
