表面拟合平面

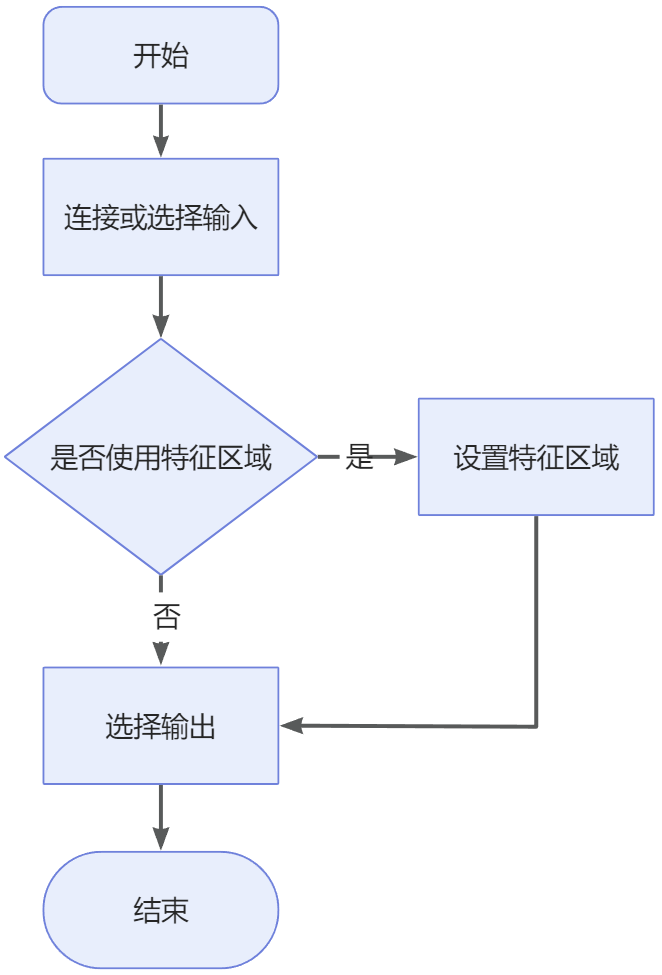

使用流程
该步骤的使用流程如下：
-
选择输入数据。连接对应的步骤端口，或者在参数设置区的输入栏下选择对应的输入数据。
-
明确是否使用特征区域。
-
在输出栏中勾选输出项，并单击输出项左侧的 ▶ 展开该项，输入合格范围的下限和上限。
输出说明
勾选输出项后，步骤将增加对应的输出端口，步骤运行后将输出对应的数据。可根据实际测量需求选择对应的输出项。
|
如果输出项可展开（左侧有 ▶），则勾选后必须展开，然后设置下限和上限来确定该项的合格范围。如果输出的值在合格范围内，该测量项被判定为合格（OK），否则被判定为不合格（NG）。 |
| 输出项 | 说明 |
|---|---|
标准差 |
参与平面拟合的点到最佳拟合平面的距离的标准差。 |
最小误差 |
参与平面拟合的点到最佳拟合平面的最小误差。误差值区分正负，平面上方的点到平面的距离为正数，反之为负数。 |
最大误差 |
参与平面拟合的点到最佳拟合平面的最大误差。误差值区分正负，平面上方的点到平面的距离为正数，反之为负数。 |
距离 |
坐标系原点到最佳拟合平面的距离。 |
平面 |

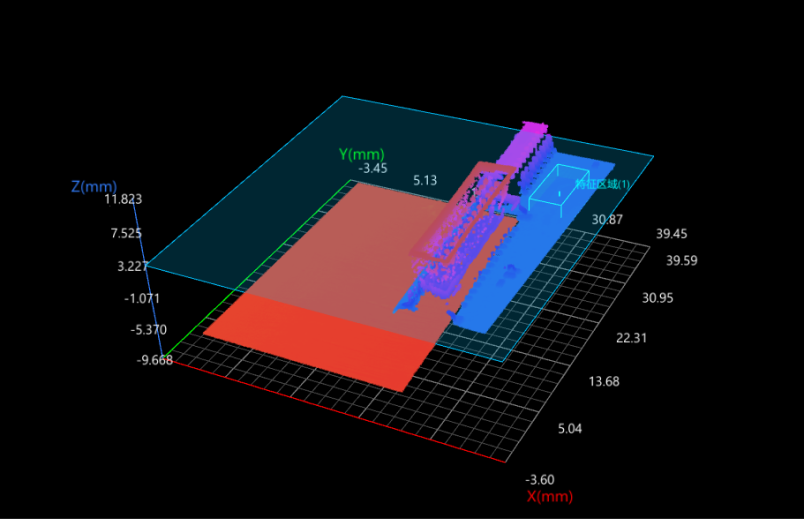

根据选择的表面数据拟合出的平面。 |
错误排查
查看错误码列表了解通用的错误信息及解决方案。
