ラベル付けツール

現在ご覧いただいているのは最新版の内容です（V3.0.0）。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

OK ラベル付けツール

OK ラベルOK label toolをクリックすれば画像に OK ラベルを付けます。

  • 画像リストから一枚の画像を選択し、OK ボタンをクリックすれば OK ラベルが付けられます。

欠陥ラベル付けツール

画像内の欠陥にラベルを付けます。これによってディープラーニングに必要な情報を指定します。

ソフトウェアには以下のラベル付けツールが組み込まれています。ニーズに応じて最適なものを使用してください。

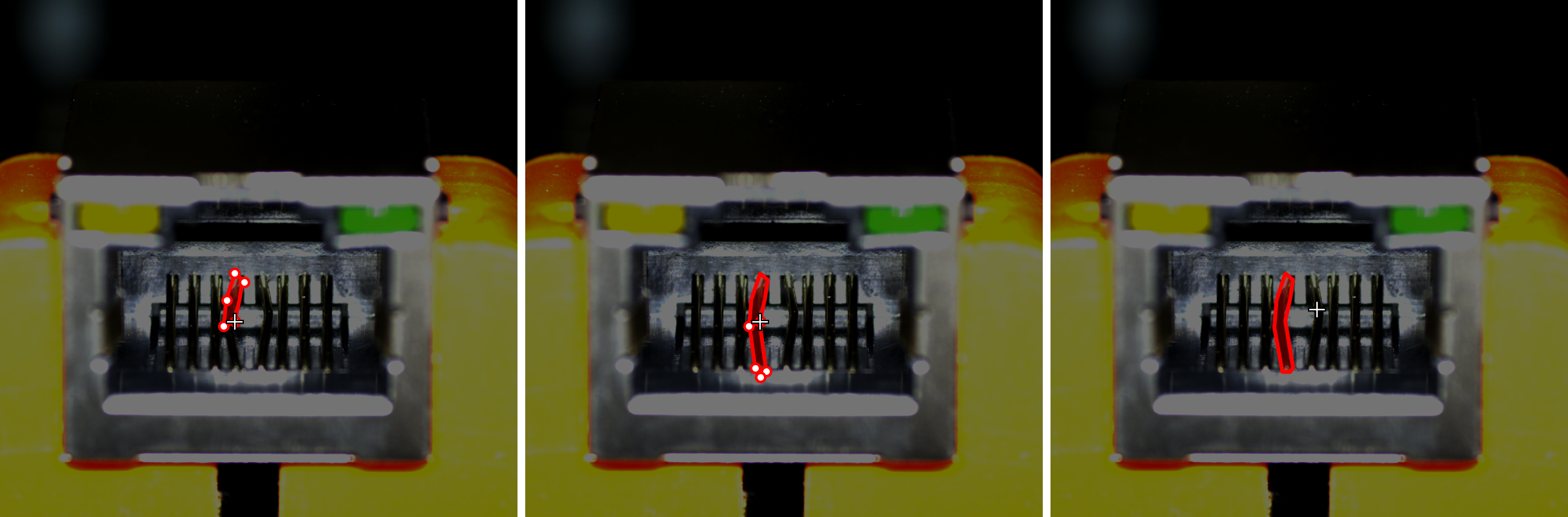

ポリゴンツール

アンカーポイントを指定することでポリゴンを描画します。形状が複雑な対象物に適しています。

tools introduction polygon

  1. ポリゴンツールのアイコン tools introduction polygon icon をクリックします（ショートカット：P）。

  2. ラベル付けエリアでマウスの左りボタンをクリックして最初の点（アンカーポイント）を指定し、続けて2番目、3番目と順にクリックして描画します。最後に右クリックすると描画が完了します。

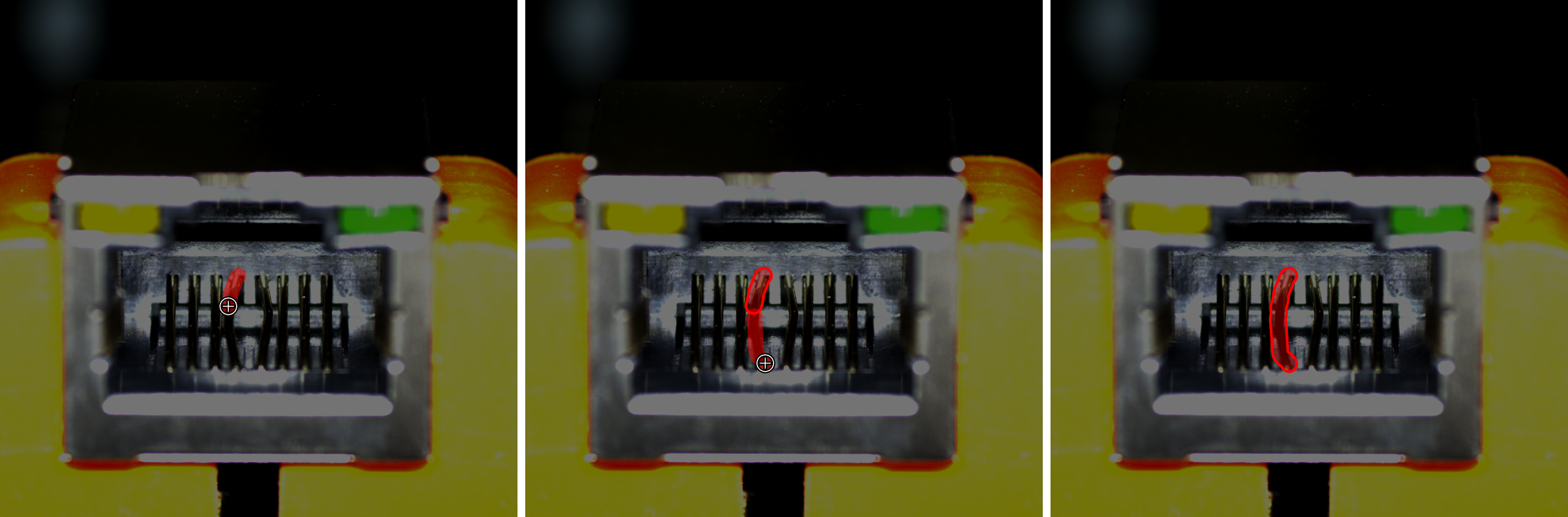

ブラシツール

ブラシツールを使用してどんな形状でも描画できます。形状が複雑な欠陥に適しています。

tools introduction pen

  1. ポリゴンツールのアイコン tools introduction polygon icon を右クリックした後、ブラシツールのアイコン tools introduction pen icon をクリックします（ショートカット：B）。

  2. また、欠陥の大きさに応じてスライダーをドラッグしてブラシのサイズを調整するここもできます。

  3. ラベル付けエリアでマウスの左ボタンを押したままドラッグし、マウスの左ボタンを離すと描画が完了します。

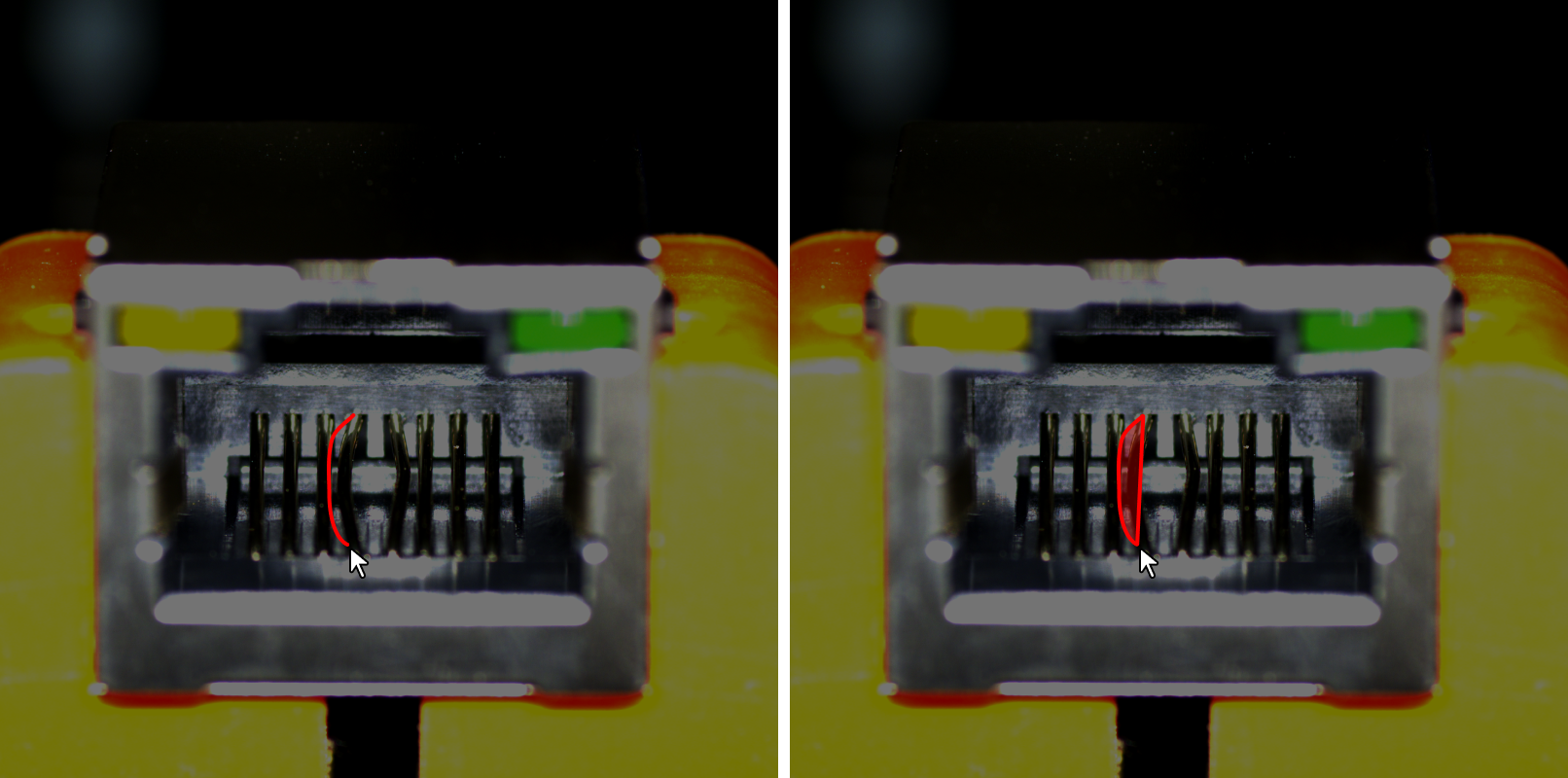

自動充填なげなわツール

ブラシで領域を囲みます。形状が複雑な対象物に適しています。

tools introduction lasso

  1. ポリゴンツールのアイコン tools introduction polygon icon を右クリックした後、自動充填なげなわツールのアイコン tools introduction lasso icon をクリックします（ショートカット：N）。

  2. ラベル付けエリアで消したい部分で左ボタンを押したままドラッグします。

ラベル付けツール--スマートラベル付け

画像の特徴を自動的に選択できます。画像には色が異なるばら積みの対象物がある場合に、スマートラベル付けツールを使用してラベルを自動的に追加できます。

「スマートラベル付けツール」は以下の　2つのモードが使用でき、実際のニーズに応じて自動的に切り替わります。ユーザーは主動で指定する必要はありません。

  • 標準モード（GPU）：標準モードでは、スマートラベル付けツールの強力な機能を使用できます。お使いのデバイスに GPU（利用可能なメモリは 2.5 GB以上）、かつプロジェクトをトレーニングまたは検証していない場合、自動的に標準モードに切り替わります。

  • ライトモード(CPU)：ライトモードでは、スマートラベル付けツールの基本的な機能を使用できます。お使いのデバイスに GPU がなく、または利用可能なメモリは 2.5 GB以下、またはプロジェクトをトレーニングまたは検証している場合、自動的にライトモードに切り替わります。

使用手順

  1. スマートラベル付けツールのアイコン tools introduction smart labeling icon をクリックします（ショートカット：A）。

  2. ラベル付けエリアでカーソルを特徴に合わせてからクリックします。

    • 特徴の漏れがあれば、漏れ部分をまたクリックして追加します。

    • 不要な部分を入れた場合に右クリックしてこの部分の選択をキャンセルします。

  3. 左上の適用をクリックしてラベル付けを完了します。

画像に対象物の色が異なってかつ輪郭がはっきりしている場合に、複数の対象物にラベルをつけた後に適用をクリックしてください。対象物同士が密集している場合に一回に 1つの対象物にラベルを付けてください。

事前トレーニングラベル付けツール

モデルを検証した後、新しい画像をモジュールにインポートして事前トレーニングラベル付け機能を使用して自動ラベル付けを実行できます。

モジュールに検証済みモデルがなければ事前トレーニングラベル付け機能は使用できません。

事前トレーニングラベル付けは以下のデータにしか機能しません。

  • ラベルなしデータ

  • 自動的にラベル付け済みデータ（黄色い三角形マークが付いたもの）

  • 事前トレーニングラベル付けツールは、手動によるラベルがある画像に対応できません。手動でラベル付けた画像に対しては、トレーニングを実行する前に手動によるラベルをクリアしてください。

  • 手動で微調整すると黄色い三角形マークがなくなります。事前ラベル付けとVFMラベル付けは実行できません。

事前トレーニングラベル付け機能は手間を大幅に減らしますが、その精確性はモデルに依存するので精度の高いモデルをトレーニングしてから使用してください。

以下の 3つの方法で事前トレーニングラベル付けツールを使用します。

  • 方法一：事前トレーニングラベル付けボタン

    1. 画像リストの上の事前トレーニングラベル付けボタンをクリックします。すると画像リストにある全ての画像をラベル付けします。

    2. ラベル付けされた画像に、画像リストで黄色い三角形マークが付きます。

  • 方法二：事前トレーニングラベル付けオプション

    1. 画像リストからラベル付けしたい画像を選択します。複数選択は可能です。

    2. 右クリックメニューの「事前トレーニングラベル付け」をクリックし、選択した画像にラベル付けを実行します。ラベル付けされた画像に、画像リストで黄色い三角形マークが付きます。

  • 方法三：事前トレーニングラベル付けツール

    1. ラベル付けツールバーのスマートラベル付けツールのアイコン tools introduction smart labeling icon を右クリックして、事前トレーニングラベル付けツールのアイコン tools pre labeling tool icon をクリックします（ショートカット：D）。

    2. 画像表示エリアの上のラベル付けを開始ボタンをクリックし、表示されている画像に対してラベル付けを実行します。ラベル付けされた画像に、画像リストで黄色い三角形マークが付きます。

  • 手動でラベルをクリアすると、黄色い三角形マークもなくなります。

  • 「画像分類」モジュールでは、手動で分類のラベルを変更すると、黄色い三角形マークはなくなります。

マスクツール

画像にトレーニングに干渉する部分に対してマスクを作成して隠すことができます。隠された部分はトレーニングに関与しません。マスクに区別がしやすい色を設定することを推奨します。

例えば、画像には欠陥の判定ルールに合わないが欠陥と似ている部分があれば、それを隠す必要があります。

マスクツールは異なるマスクモードに対応しています。必要に応じて、マスクを現在の画像のみに適用するか、すべての画像に適用するかを選択できます。

ソフトウェアには以下の3種類のマスクツールが組み込まれています。ニーズに応じて最適なものを使用してください。

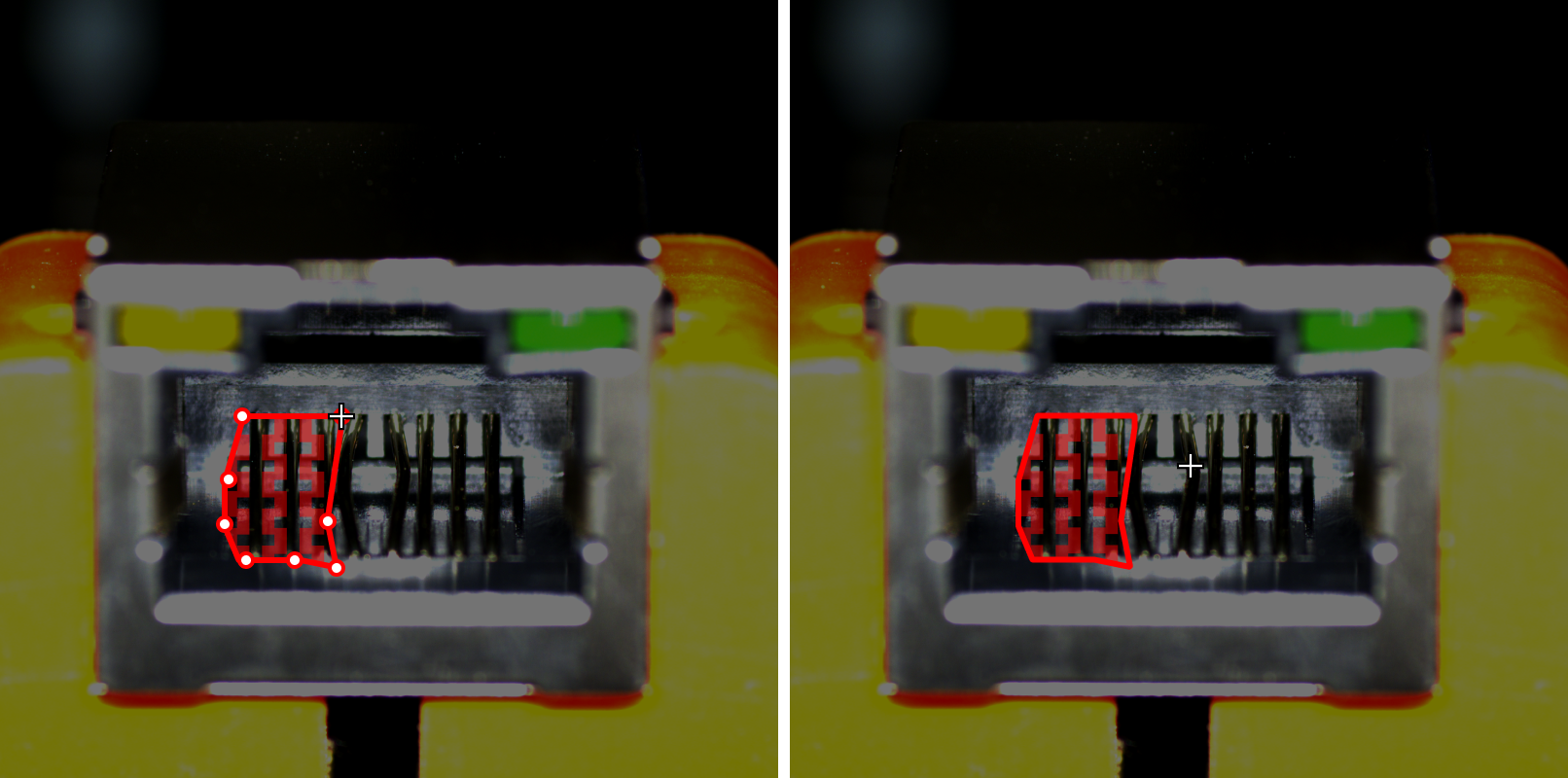

マスクのポリゴンツール

tools introduction mask polygon

  1. マスクのポリゴンツールのアイコン tools introduction mask polygon icon をクリックします（ショートカット：Shift + P）。

  2. マスクのタイプとマスク充填を設定します。

  3. ラベル付けエリアでマウスの左りボタンをクリックして最初の点（アンカーポイント）を指定し、続けて2番目、3番目と順にクリックして描画します。最後に右クリックすると描画が完了します。

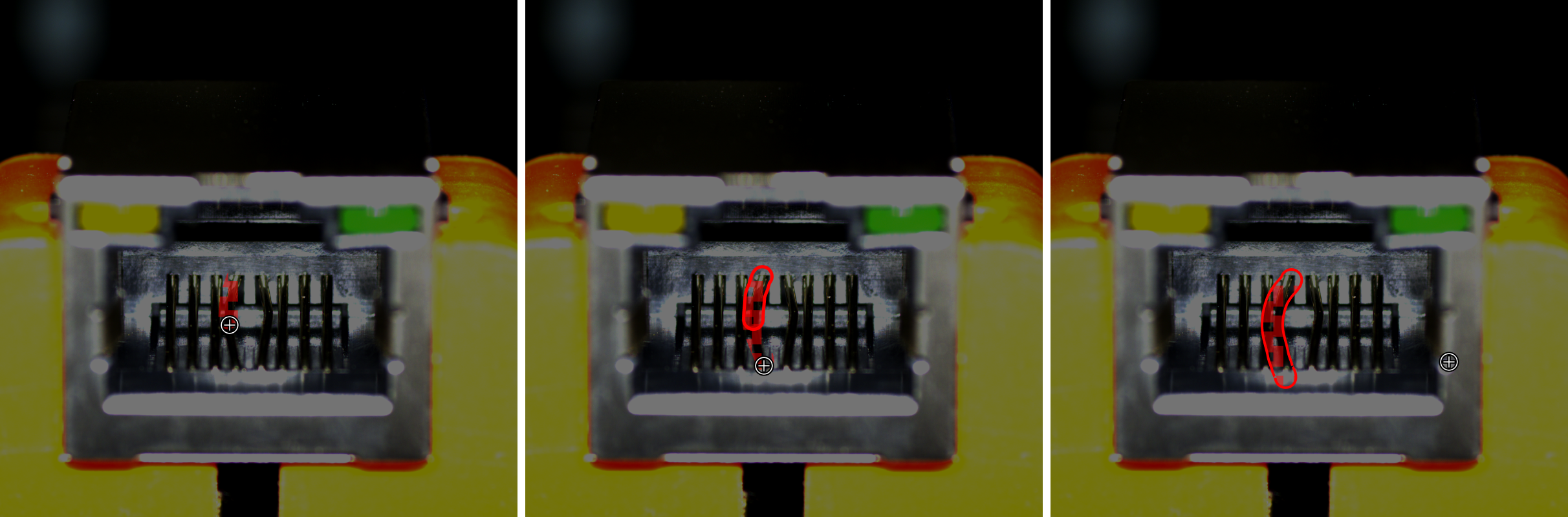

マスクのブラシツール

tools introduction mask pen

  1. マスクのポリゴンツールのアイコン tools introduction mask polygon icon を右クリックした後、マスクのブラシツールのアイコン tools introduction mask pen icon をクリックします（ショートカット：Shift + B）。

  2. マスクタイプとマスク充填、ブラシのサイズを設定します。

  3. ラベル付けエリアでマウスの左ボタンを押したままドラッグし、マウスの左ボタンを離すと描画が完了します。

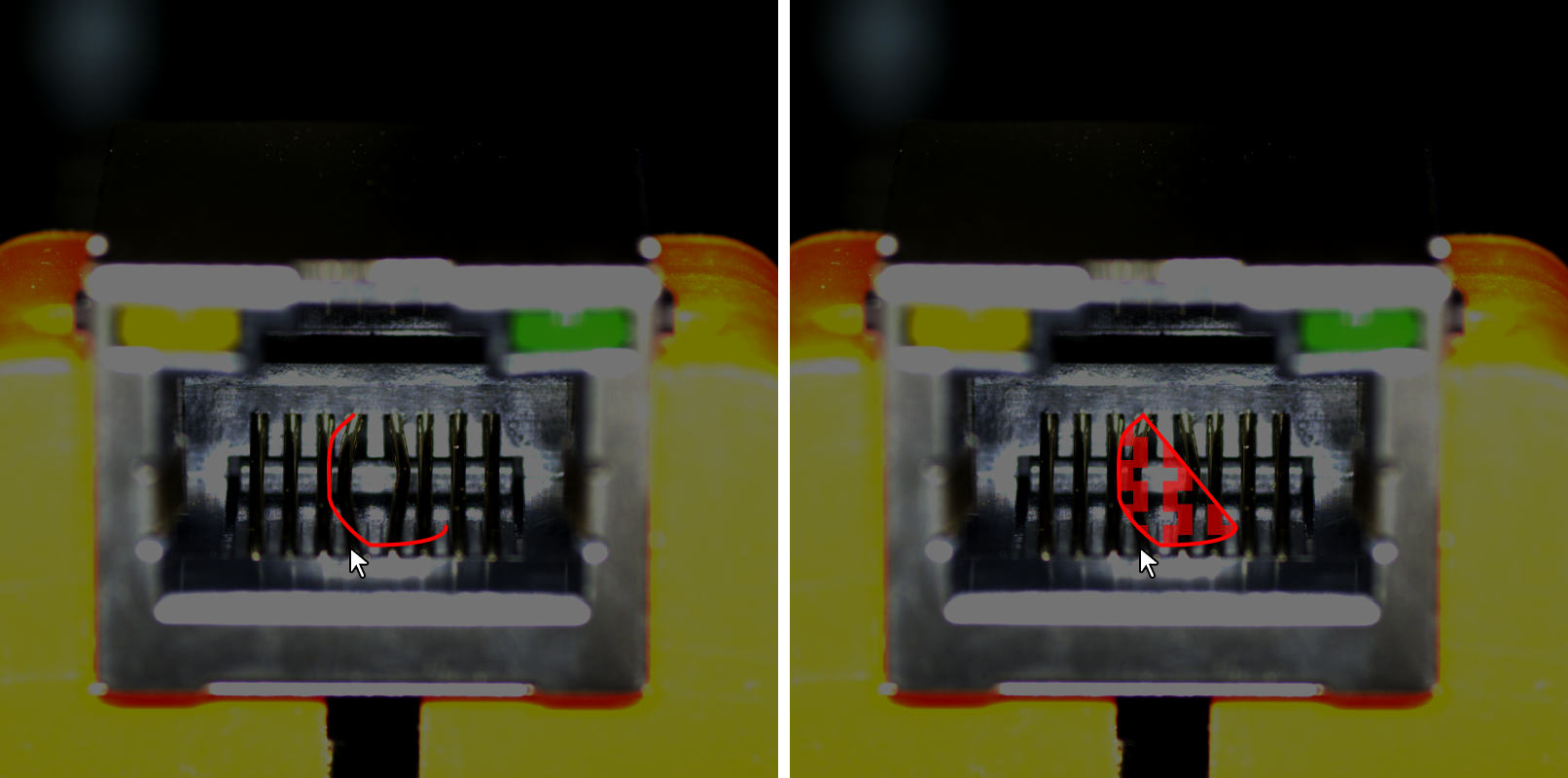

マスクのなげなわツール

tools introduction mask lasso

  1. マスクのポリゴンツールのアイコン tools introduction mask polygon icon を右クリックした後、マスクのなげなわツールのアイコン tools introduction mask lasso icon をクリックします（ショートカット：Shift + A）。

  2. マスクタイプとマスク充填を設定します。

  3. ラベル付けエリアでマウスの左ボタンを押したままドラッグし、開始点まで戻ると閉じたマスク領域が形成されます。

マスクモード

マスクのモードは、一枚に適用するマスクと全体に適用するマスクを選択できます。

  • 一枚に適用するマスク：現在編集中の画像にのみマスクを適用します。以下の手順で一枚に適用するマスクをコピーして一括貼り付けできます。

    1. マスクツールで一枚に適用するマスクを描画します。

    2. 選択ツールのアイコン tools introduction select icon をクリックします（ショートカット：F）。

    3. ラベル付けエリアでコピーしたいマスクを選択し、右クリックしてコピー（ショートカット：Ctrl + C）をクリックします。対象画像で右クリックして貼り付け（ショートカット：Ctrl + V）をクリックします。また、画像リストで複数の対象画像を選択し、右クリックしてマスクを貼り付けをクリックすることで一括貼り付けも可能です。

  • 全体に適用するマスク：すべての画像にマスクを適用します。

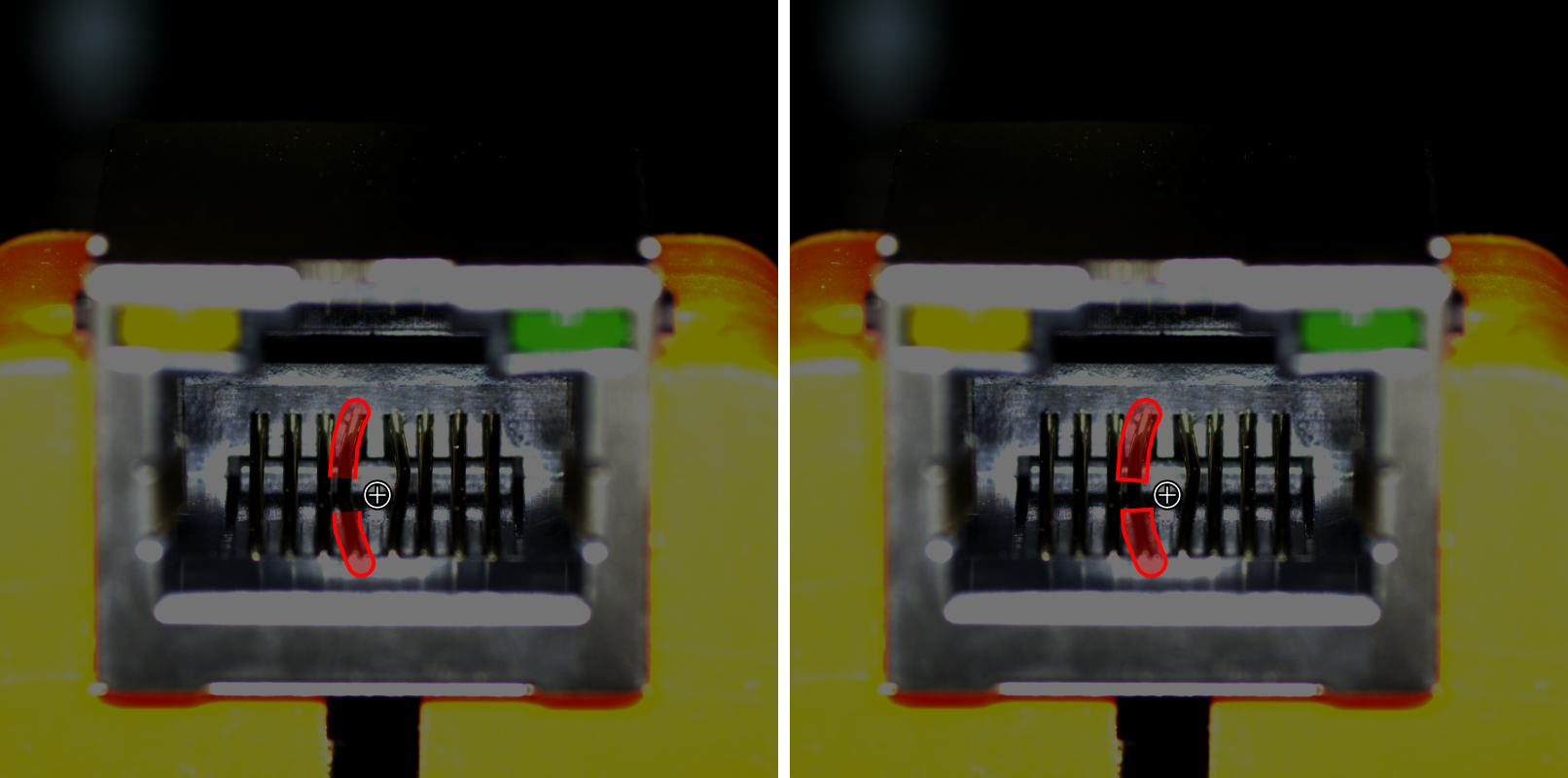

消しゴムツール

付けたラベルを消します。

tools introduction eraser

  1. ラベル付けの消しゴムのアイコン tools introduction eraser icon をクリックします（ショートカット：E）。

  2. ラベル付けエリアで消したい部分で左ボタンを押したままドラッグします。

    スライダーをドラッグして消しゴムのサイズを調整できます。

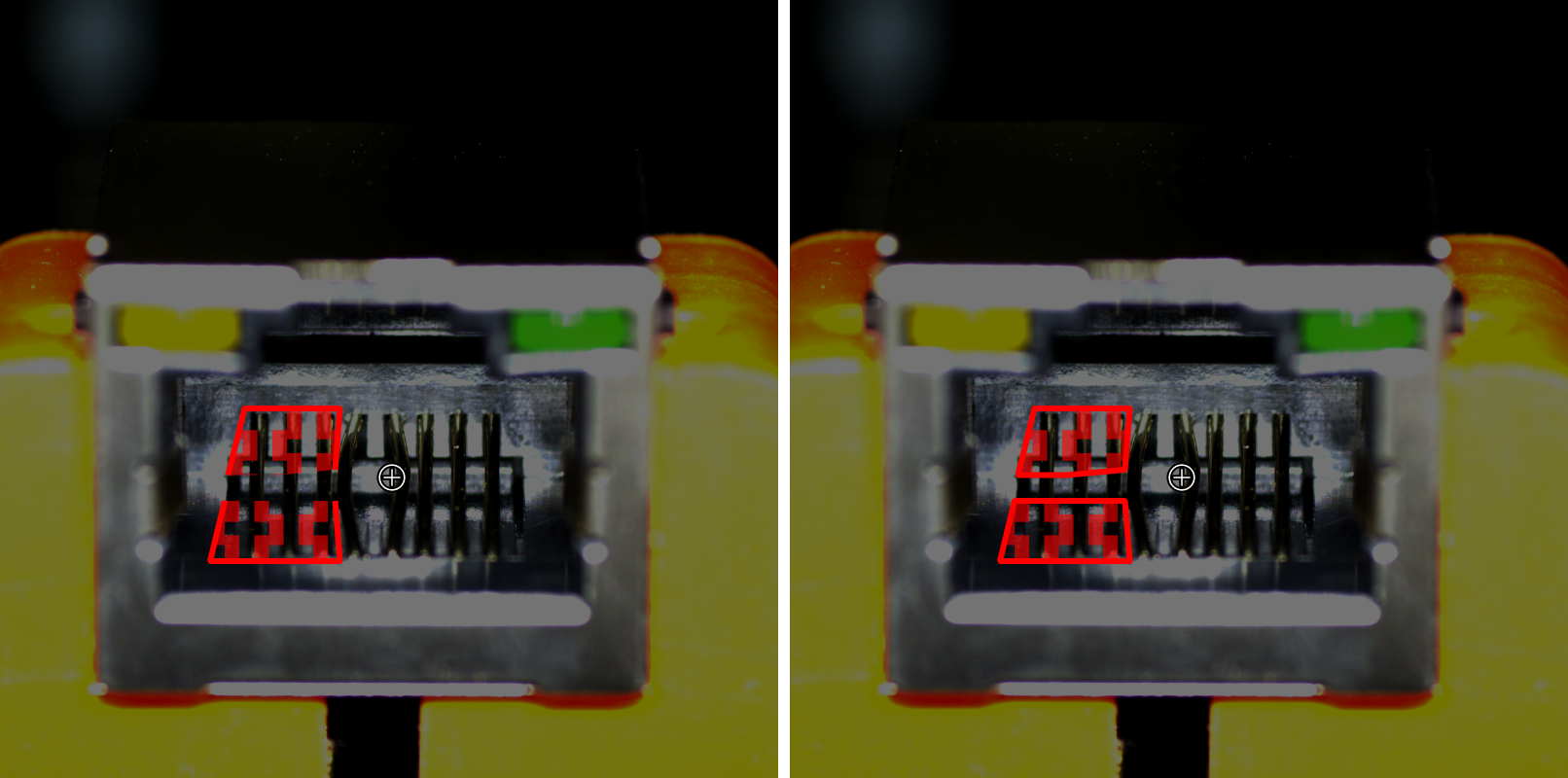

マスクの消しゴムツール

作成したマスクを消します。

tools introduction mask eraser

  1. ラベル付けの消しゴムのアイコン tools introduction eraser icon を右クリックした後、マスクの消しゴムツールのアイコン tools introduction mask eraser icon をクリックします（ショートカット：Shift + E）。

  2. ラベル付けエリアで消したい部分で左ボタンを押したままドラッグします。

    スライダーをドラッグして消しゴムのサイズを調整できます。

グリッド線ツール

検定のシーンでは、カメラにより収集した画像の寸法が大きい場合に、小さい欠陥がはっきり見えないことがあります。グリッド線ツールを使用し、寸法の大きい画像を比率に従って同じサイズの小さな画像にカットすると小さな欠陥でも検出できます。まず画像の欠陥ラベル付けを完了してからこのツールを使用してください。

  1. グリッド線ツールのアイコン tools introduction grid cut icon をクリックします（ショートカット：U）。

  2. 行と列の値を設定します。設定方法は以下の2つがあります。

    • カーソルを値ボックスに合わせてホイールを回転させて設定できます。

    • 値ボックスに数字を入力して設定できます。

  3. エッジ拡張（オプション）設定：ラベルが異なる画像に分割された場合にエッジ拡張機能を使用してラベルが 1 枚の画像に収まるようにします。

    • 分割する画像の枚数が多すぎると、合計画像数が次第に増えていき、推論時間が長くなります。

    • 拡張は全部の画像に適用されます。

グリッド選択ツール

グリッド線ツールのアイコン tools introduction grid cut icon を右クリックした後、グリッド選択ツールのアイコン tools introduction grid select icon をクリックします（ショートカット：I）。デフォルトでは欠陥にラベルが付けられた子画像を選択します。チェックされた子画像がトレーニングセット/検証セットに追加されます。また、ニーズに応じて欠陥あり/欠陥無しの子画像を選択することもできます。 子画像にカーソルを合わせてプレビューボタンをクリックするとこの子画像をプレビューできます。

  • 欠陥を選択：欠陥がある子画像をトレーニングセット/検証セットに追加します。

  • すべて選択：子画像を全部トレーニングセット/検証セットに追加し、欠陥がない子画像を OK に設定します。

  • 選択を解除：子画像の選択をキャンセルします。

ROI ツール

ROI ツールを使用することで処理する画像の部分を選択します。

これは不要な背景による干渉を削減するためです。

  1. ROIツールのアイコン tools introduction roi icon をクリックします（ショートカット：O）。

  2. ラベル付けエリアで ROI を調整します。

  3. ROI の右下の確定アイコン tools introduction OK をクリックして適用する、または終了アイコン tools introduction cancel をクリックして ROI ツールウィンドウを閉じます。

  4. 画像の左上のリセットをクリックして ROI を再設定できます。

選択ツール

画像を拡大・縮小することができます。

  1. ラベル付けツールバーの選択ツールのアイコン tools introduction select icon をクリックします（ショートカット：F）。

  2. カーソルを画像のラベル付け領域に合わせ、ホイールを奥に回転させて拡大し、手前に回転させて縮小します。
