ラベル付けツール

現在ご覧いただいているのは最新版の内容です（V3.0.0）。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

ポリゴンツール

アンカーポイントを指定することでポリゴンを描画します。形状が複雑な対象物に適しています。

  1. ポリゴンツールのアイコン tools introduction polygon icon をクリックします（ショートカット：P）。

  2. ラベル付けエリアでマウスの左りボタンをクリックして最初の点（アンカーポイント）を指定し、続けて2番目、3番目と順にクリックして描画します。最後に右クリックすると描画が完了します。

  3. ラベルのタイプが複数ある場合、各タイプに異なる色を付けます。

ラベル付けツール--スマートラベル付け

画像の特徴を自動的に選択できます。画像には色が異なるばら積みの対象物がある場合に、スマートラベル付けツールを使用してラベルを自動的に追加できます。

「スマートラベル付けツール」は以下の　2つのモードが使用でき、実際のニーズに応じて自動的に切り替わります。ユーザーは主動で指定する必要はありません。

  • 標準モード（GPU）：標準モードでは、スマートラベル付けツールの強力な機能を使用できます。お使いのデバイスに GPU（利用可能なメモリは 2.5 GB以上）、かつプロジェクトをトレーニングまたは検証していない場合、自動的に標準モードに切り替わります。

  • ライトモード(CPU)：ライトモードでは、スマートラベル付けツールの基本的な機能を使用できます。お使いのデバイスに GPU がなく、または利用可能なメモリは 2.5 GB以下、またはプロジェクトをトレーニングまたは検証している場合、自動的にライトモードに切り替わります。

使用手順

  1. スマートラベル付けツールのアイコン tools introduction smart labeling icon をクリックします（ショートカット：A）。

  2. ラベル付けエリアでカーソルを特徴に合わせてからクリックします。

    • 特徴の漏れがあれば、漏れ部分をまたクリックして追加します。

    • 不要な部分を入れた場合に右クリックしてこの部分の選択をキャンセルします。

  3. 左上の適用をクリックしてラベル付けを完了します。

画像に対象物の色が異なってかつ輪郭がはっきりしている場合に、複数の対象物にラベルをつけた後に適用をクリックしてください。対象物同士が密集している場合に一回に 1つの対象物にラベルを付けてください。

事前トレーニングラベル付けツール

モデルを検証した後、新しい画像をモジュールにインポートして事前トレーニングラベル付け機能を使用して自動ラベル付けを実行できます。

モジュールに検証済みモデルがなければ事前トレーニングラベル付け機能は使用できません。

事前トレーニングラベル付けは以下のデータにしか機能しません。

  • ラベルなしデータ

  • 自動的にラベル付け済みデータ（黄色い三角形マークが付いたもの）

  • 事前トレーニングラベル付けツールは、手動によるラベルがある画像に対応できません。手動でラベル付けた画像に対しては、トレーニングを実行する前に手動によるラベルをクリアしてください。

  • 手動で微調整すると黄色い三角形マークがなくなります。事前ラベル付けとVFMラベル付けは実行できません。

事前トレーニングラベル付け機能は手間を大幅に減らしますが、その精確性はモデルに依存するので精度の高いモデルをトレーニングしてから使用してください。

以下の 3つの方法で事前トレーニングラベル付けツールを使用します。

  • 方法一：事前トレーニングラベル付けボタン

    1. 画像リストの上の事前トレーニングラベル付けボタンをクリックします。すると画像リストにある全ての画像をラベル付けします。

    2. ラベル付けされた画像に、画像リストで黄色い三角形マークが付きます。

  • 方法二：事前トレーニングラベル付けオプション

    1. 画像リストからラベル付けしたい画像を選択します。複数選択は可能です。

    2. 右クリックメニューの「事前トレーニングラベル付け」をクリックし、選択した画像にラベル付けを実行します。ラベル付けされた画像に、画像リストで黄色い三角形マークが付きます。

  • 方法三：事前トレーニングラベル付けツール

    1. ラベル付けツールバーのスマートラベル付けツールのアイコン tools introduction smart labeling icon を右クリックして、事前トレーニングラベル付けツールのアイコン tools pre labeling tool icon をクリックします（ショートカット：D）。

    2. 画像表示エリアの上のラベル付けを開始ボタンをクリックし、表示されている画像に対してラベル付けを実行します。ラベル付けされた画像に、画像リストで黄色い三角形マークが付きます。

  • 手動でラベルをクリアすると、黄色い三角形マークもなくなります。

  • 「画像分類」モジュールでは、手動で分類のラベルを変更すると、黄色い三角形マークはなくなります。

マスクツール

画像にトレーニングに干渉する部分に対してマスクを作成して隠すことができます。隠された部分はトレーニングに関与しません。マスクに区別がしやすい色を設定することを推奨します。

マスクツールは異なるマスクモードに対応しています。必要に応じて、マスクを現在の画像のみに適用するか、すべての画像に適用するかを選択できます。

ソフトウェアには以下の3種類のマスクツールが組み込まれています。ニーズに応じて最適なものを使用してください。

マスクのポリゴンツール

  1. マスクのポリゴンツールのアイコン tools introduction mask polygon icon をクリックします（ショートカット：Shift + P）。

  2. 着色を設定します。

  3. ラベル付けエリアでマウスの左りボタンをクリックして最初の点（アンカーポイント）を指定し、続けて2番目、3番目と順にクリックして描画します。最後に右クリックすると描画が完了します。

マスクのブラシツール

  1. マスクのポリゴンツールのアイコン tools introduction mask polygon icon を右クリックした後、マスクのブラシツールのアイコン tools introduction mask pen icon をクリックします（ショートカット：Shift + B）。

  2. 着色とブラシのサイズを設定します。

  3. マウスの左ボタンを押したままドラッグし、手を放すと長方形の描画が完了します。

マスクのなげなわツール

  1. マスクのポリゴンツールのアイコン tools introduction mask polygon icon を右クリックした後、マスクのなげなわツールのアイコン tools introduction mask lasso icon をクリックします（ショートカット：Shift + N）。

  2. 「着色」を設定します。

  3. ラベル付けエリアでマウスの左ボタンを押したままドラッグし、開始点まで戻ると閉じたマスク領域が形成されます。

マスクモード

マスクのモードは、一枚に適用するマスクと全体に適用するマスクを選択できます。

  • 一枚に適用するマスク：現在編集中の画像にのみマスクを適用します。以下の手順で一枚に適用するマスクをコピーして一括貼り付けできます。

    1. マスクツールで一枚に適用するマスクを描画します。

    2. 選択ツールのアイコン tools introduction select icon をクリックします（ショートカット：F）。

    3. ラベル付けエリアでコピーしたいマスクを選択し、右クリックしてコピー（ショートカット：Ctrl + C）をクリックします。対象画像で右クリックして貼り付け（ショートカット：Ctrl + V）をクリックします。また、画像リストで複数の対象画像を選択し、右クリックしてマスクを貼り付けをクリックすることで一括貼り付けも可能です。

  • 全体に適用するマスク：すべての画像にマスクを適用します。

ROI ツール

ROI ツールを使用することで処理する画像の部分を選択します。

これは不要な背景による干渉を削減するためです。

  1. ROIツールのアイコン tools introduction roi icon をクリックします（ショートカット：O）。

  2. ラベル付けエリアで ROI を調整します。

  3. ROI の右下の確定アイコン tools introduction OK をクリックして適用する、または終了アイコン tools introduction cancel をクリックして ROI ツールウィンドウを閉じます。

  4. 画像の左上のリセットをクリックして ROI を再設定できます。

選択ツール

選択ツールでラベル付けに対して大まかな調整と細かい調整が可能です。

  • ラベルの大まかな調整

    選択ツールを使用して、画像の拡大・縮小、選択、移動、サイズ調整、回転などの操作ができます。

    1. ラベル付けツールバーの選択ツールのアイコン tools introduction select icon をクリックします（ショートカット：F）。

    2. 画像の拡大・縮小、選択、移動、およびラベルの大まかな調整などの操作が可能です。

      • カーソルを画像のラベル付け領域に合わせ、ホイールを奥に回転させて拡大し、手前に回転させて縮小します。

      • カーソルを処理したいラベルに合わせてクリックします。Ctrl を押したまま複数選択が可能です。

      • ラベル付けエリアで右クリックしながらドラッグすると複数のラベルを一括選択できます。

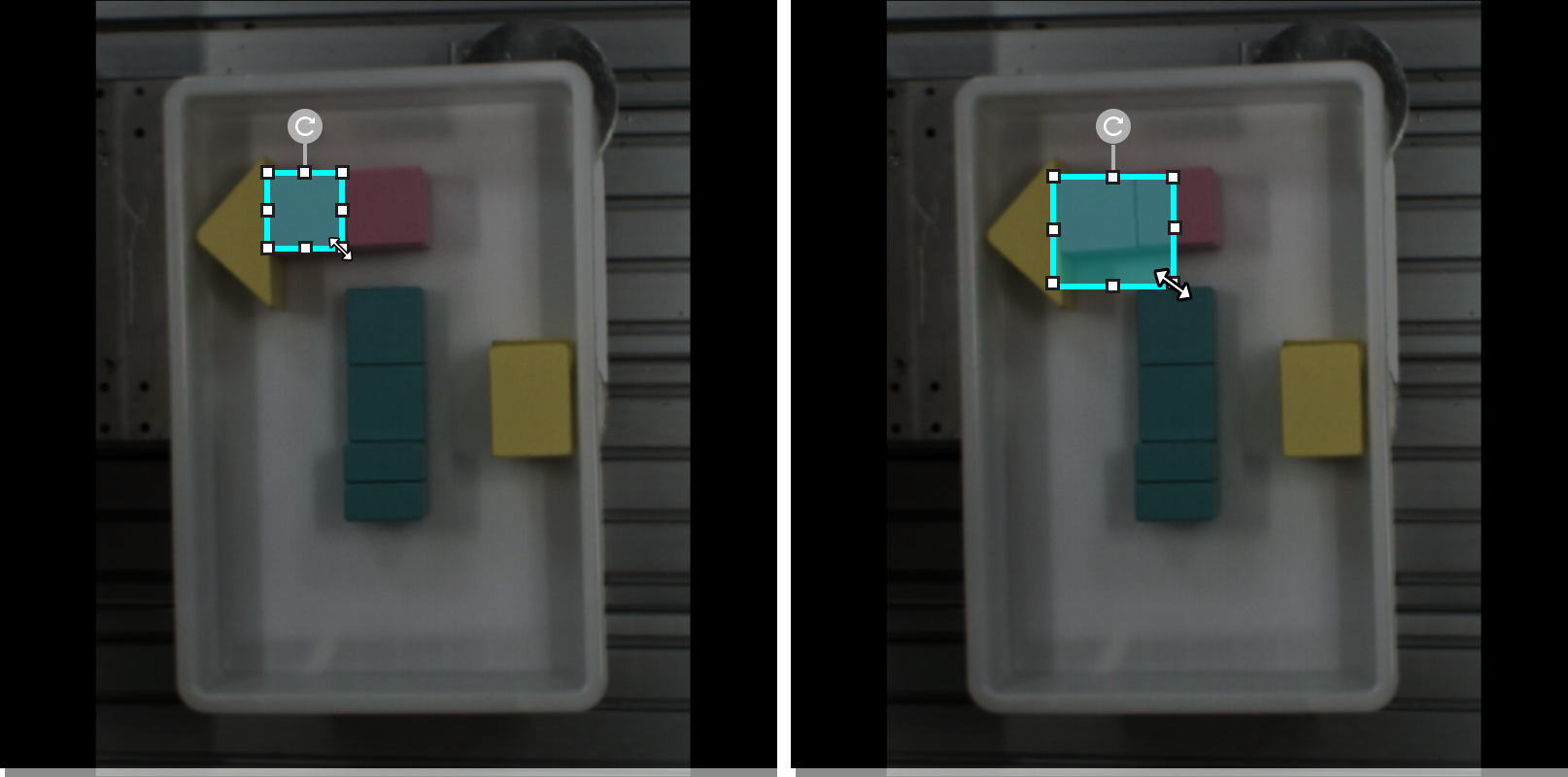

        拡大/縮小

        tools introduction select1

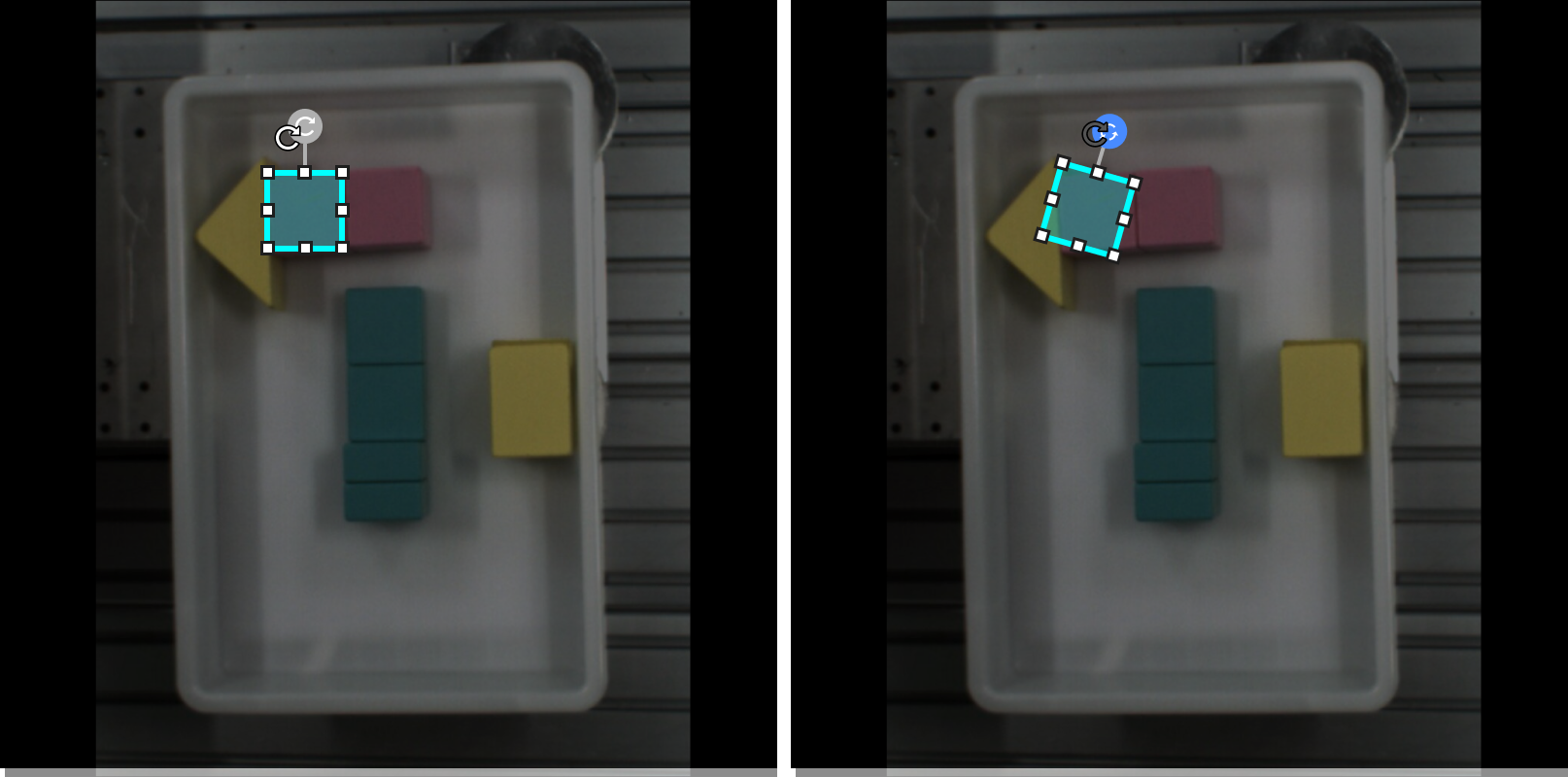

        回転

        tools introduction select2

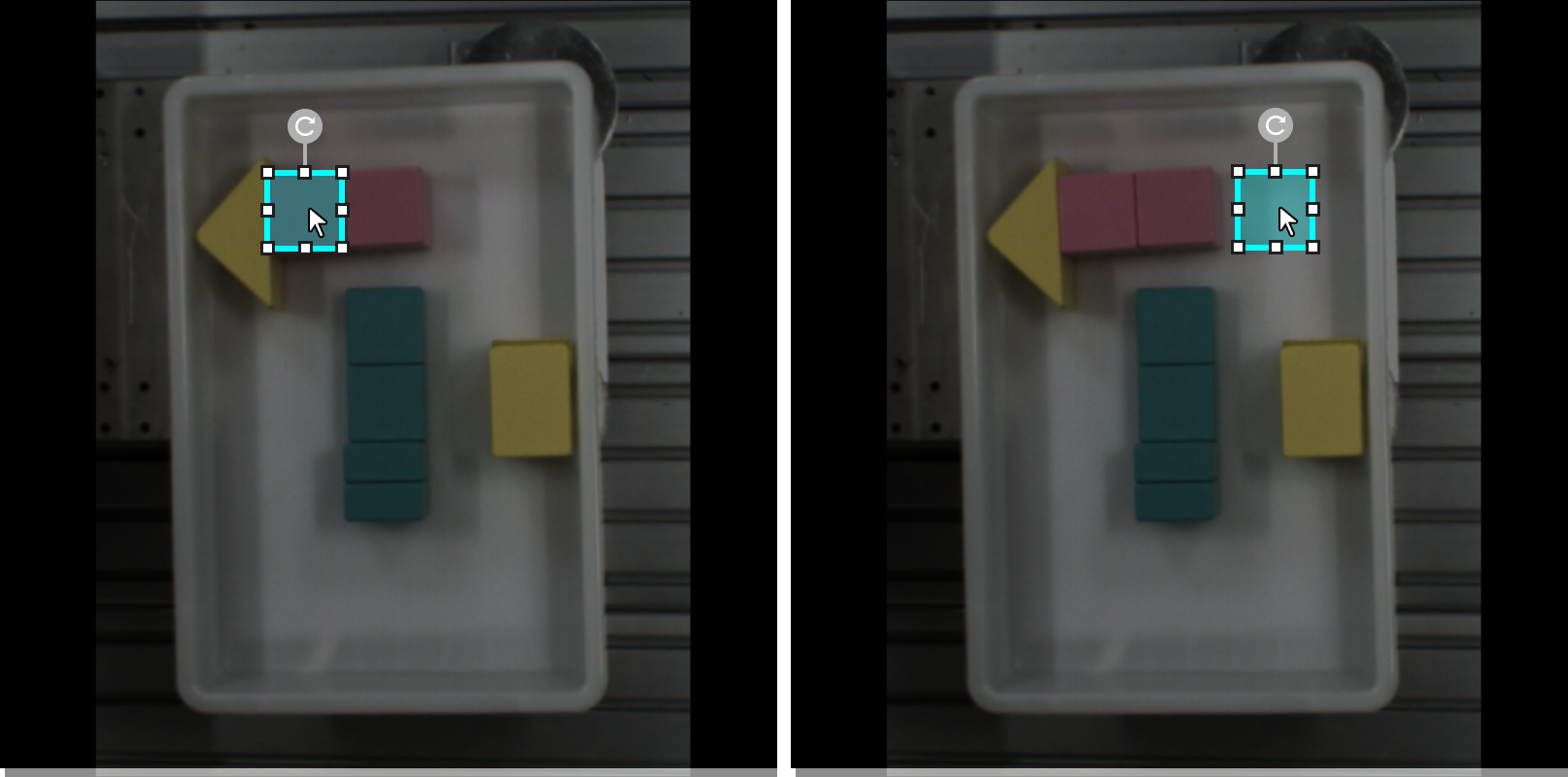

        移動

        tools introduction select3

  • ラベル輪郭の細かい調整

    ラベルの描画完了後、アンカーポイントを直接調整できない場合でも、選択ツールを使用してラベルの微調整を行うことができます。

    1. ラベル付けツールバーの選択ツールのアイコン tools introduction select icon をクリックし（ショートカット：F）、調整したいラベルを選択します。

    2. 実際の状況に応じて、以下の3つの方法で輪郭を調整してください。できるだけラベル付け領域の輪郭が対象物の輪郭が重なるようにします。

      • 輪郭線上のアンカーポイントにカーソルを合わせ、マウスポインタが手の形 tools introduction smart labeling change2 に変わったら、マウスの左ボタンを長押ししながらアンカーポイントをドラッグし、輪郭線を変更させます。

      • 削除したいアンカーポイントにカーソルを合わせ、カーソルが手の形 tools introduction smart labeling change2 に変わったら、右クリックしてアンカーポイントを削除します。

      • 輪郭線にカーソルを合わせ、カーソルが十字形 tools introduction smart labeling change1 に変わったら、左クリックしてアンカーポイント追加します。
