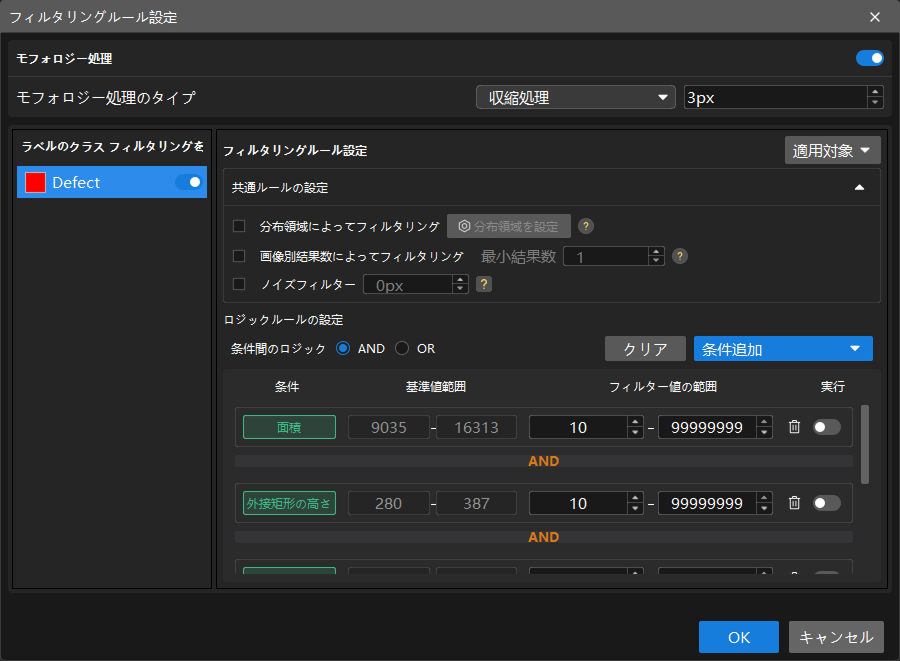

フィルタリングルールの設定

基本オプション

面積

個々の認識対象領域の総ピクセル数。サイズが大きすぎる、または小さすぎる対象をフィルタリングする。

総面積

現在の検出領域内におけるすべての認識対象のピクセル数の合計。対象の総カバー範囲を制限し、過剰検出または広範囲な対象群を回避する。

外接矩形の高さ

対象の軸合わせ外接矩形の高さ（ピクセル）。すなわち、座標軸に平行な最小長方形の高さ。対象の垂直方向における最大または最小スパンをフィルタリングする。対象が傾いていない場合や、軸に沿って整列しているシーンに適している。対象が傾いている場合、この値は実際の高さよりも大きくなる可能性がある。

外接矩形の幅

対象の軸合わせ外接矩形の幅（ピクセル）。すなわち、座標軸に平行な最小長方形の幅。対象の水平方向における最大または最小スパンをフィルタリングする。対象が傾いていない場合や、軸に沿って整列しているシーンに適している。対象が傾いている場合、この値は実際の幅よりも大きくなる可能性がある。

外接矩形の横縦比

対象の軸合わせ外接矩形の長辺と短辺の比率。異なる形状の対象を区別する（例：細長いキズと円形の凹み）。

主軸角度

対象の主軸と水平方向のなす角（度）。特定の方向性を持つ対象をフィルタリングする。

詳細オプション

真円度

対象形状が真円に近い度合いを評価する。値が 1 に近いほど形状が真円であることを示し、円形の対象（ネジ穴など）と不規則な形状の対象（ひび割れや汚れなど）を区別する。

外接矩形の中心 Ｘ

軸合わせ外接矩形の中心点の X 座標。画像内の対象の水平位置をフィルタリングする。

外接矩形の中心 Y

軸合わせ外接矩形の中心点の Y 座標。画像内の対象の垂直位置をフィルタリングする。

内接円の半径

対象の内部に完全に収まる最大円の半径。対象の「詰まり具合」や最小の貫通穴サイズを評価し、内部に空洞があるものや形状が不完全な対象を除外する。

外接円の半径

対象全体を完全に囲む最小の円の半径。対象の最大外形寸法をフィルタリングするために用いられる。例：円形ワークの大まかな位置決めや寸法上限のフィルタリング

内接矩形の幅

対象の内部に完全に収まる最大矩形の幅。対象物内部の有効領域における横方向の寸法をフィルタリングし、エッジの欠けが著しい物体を除外する。

内接矩形の高さ

対象の内部に完全に収まる最大矩形の幅。対象物内部の有効領域における縦方向の寸法をフィルタリングし、エッジの欠けが著しい物体を除外する。

重心 X

対象領域のグレースケールまたは幾何重心の画像座標系における横方向位置。幾何学的中心と比べて、実物のコア位置をより適切に反映する。画像の特定の水平領域内に存在する対象をフィルタリングする。

重心 Y

対象領域のグレースケールまたは幾何重心の画像座標系における縦方向位置。幾何学的中心と比べて、実物のコア位置をより適切に反映する。画像の特定の垂直領域内に存在する対象をフィルタリングする。

外接矩形の左上 X

対象の軸合わせ外接矩形の左上角の X 座標。画像内における対象の水平方向の開始位置をフィルタリングする。

外接矩形の左上 Y

対象の軸合わせ外接矩形の左上角の Y 座標。画像内における対象の垂直方向の開始位置をフィルタリングする。

外接矩形の右下 X

対象の軸合わせ外接矩形の右下角の X 座標。画像内における対象の水平方向の終了位置をフィルタリングする。

外接矩形の右下 Y

対象の軸合わせ外接矩形の右下角の Y 座標。画像内における対象の垂直方向の終了位置をフィルタリングする。

回転外接矩形の幅

対象の最小面積外接矩形の幅（ピクセル）。任意の角度に回転可能、対象の実際の形状により適合する。対象が傾いている場合の幅のフィルタリングに適している。

回転外接矩形の高さ

対象の最小面積外接矩形の高さ（ピクセル）。任意の角度に回転可能、対象の実際の形状により適合する。対象が傾いている場合の高さのフィルタリングに適している。
