ラベル付けツール

現在ご覧いただいているのは最新版の内容です（V3.0.0）。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

ポリゴンツール

アンカーポイントを指定することでポリゴンを描画します。形状が複雑な対象物に適しています。

  1. ポリゴンツールのアイコン tools introduction polygon icon をクリックします（ショートカット：P）。

  2. ラベル付けエリアでマウスの左りボタンをクリックして最初の点（アンカーポイント）を指定し、続けて2番目、3番目と順にクリックして描画します。最後に右クリックすると描画が完了します。

  3. ラベルのタイプが複数ある場合、各タイプに異なる色を付けます。

長方形ツール

ドラッグすることでラベルを付けます。長方形の対象物に適しています。

  1. ポリゴンツールのアイコン tools introduction polygon icon を右クリックした後、長方形ツールのアイコン tools introduction rectangle icon をクリックします（ショートカット：B）。

  2. マウスの左ボタンを押したままドラッグし、手を放すと長方形の描画が完了します。

  3. 複数のタイプのラベルを作成した場合、各タイプに異なる色を付けます。

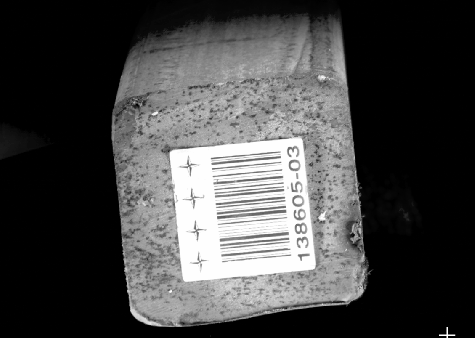

自由長方形ツール

「自由長方形ツール」は長方形のテキスト領域を指定できます。

free rectangle tool

  1. ポリゴンツールのアイコン tools introduction polygon icon を右クリックした後、自由長方形ツールのアイコン tools introduction free rectangle icon をクリックします（ショートカット：K）。

  2. ラベル付けエリアで十字形カーソルを移動し、指定したい領域の開始点をクリックして指定します。その後カーソルを移動し、範囲選択の第二点を再度クリックで指定します。これで直線ができました。これは長方形の辺となります。

  3. 続けてカーソルを線の垂直方向に移動し、長方形が表示されます。長方形の領域を指定してからまたクリックしてラベル付けを完了します。

この過程で右クリックすればラベル付けをキャンセルすることができます。

事前トレーニングラベル付けツール

モデルを検証した後、新しい画像をモジュールにインポートして事前トレーニングラベル付け機能を使用して自動ラベル付けを実行できます。

モジュールに検証済みモデルがなければ事前トレーニングラベル付け機能は使用できません。

事前トレーニングラベル付けは以下の2種類のデータに有効です。

  • ラベルなしデータ

  • 自動ラベル付け済みデータ（番号の前に黄色い三角形マークが付いたもの）

  • 事前トレーニングラベル付けツールは、手動でラベル付けられた画像に対応できません。手動でラベル付けた画像に対しては、トレーニングを実行する前に手動ラベルをクリアしてください。

  • 手動で微調整されたデータの黄色い三角形マークが消え、それ以降はこのデータに対して事前ラベル付けと VFM ラベル付けを実行できなくなります。

事前トレーニングラベル付け機能は手間を大幅に減らしますが、その精確性は使用するモデルに依存する。精度の高いモデルをトレーニングしてから本機能を使用することを推奨します。

以下の3つの方法で事前トレーニングラベル付けツールを使用します。

  • 方法 1：事前トレーニングラベル付けボタン

    1. 画像リストの上の事前トレーニングラベル付けボタンをクリックします。すると画像リスト内の全ての画像に対してラベル付けを実行します。

    2. ラベル付けの完了後、画像リストにおいて事前トレーニングラベル付けが完了した画像の番号前に黄色い三角形マークが付きます。

  • 方法 2：事前トレーニングラベル付けオプション

    1. 画像リストからラベル付けしたい画像を選択します。複数選択は可能です。

    2. 右クリックメニューの「事前トレーニングラベル付け」をクリックすると、選択された画像にラベル付けを実行します。ラベル付けの完了後、画像リストにおいて事前トレーニングラベル付けが完了した画像の番号前に黄色い三角形マークが付きます。

  • 方法 3：事前トレーニングラベル付けツール

    1. ラベル付けツールバーの事前トレーニングラベル付けツールのアイコン tools pre labeling tool icon をクリックします（ショートカット：D）。

    2. 画像表示エリアの上のラベル付けを開始ボタンをクリックし、表示されている画像に対してラベル付けを実行します。ラベル付けの完了後、画像リストにおいてその画像の番号前に黄色い三角形マークが付きます。

  • 手動でラベルをクリアすると、黄色い三角形マークもなくなります。

  • 「画像分類」モジュールでは、手動で分類のラベルを変更すると、黄色い三角形マークはなくなります。

VFM ラベル付けツール

Mech-DLK には Mech-Mind 独自開発した VFM（視覚基礎モデル）が組み込まれており、データのラベル付けをより簡単に実行できます。

VFM ラベル付けツール（視覚基礎モデルを用いたラベル付けツール）は以下の2種類のデータに有効です。

  • ラベルなしデータ

  • 自動ラベル付け済みデータ（番号の前に黄色い三角形マークが付いたもの）

  • VFM ラベル付けツールを使用するには、デバイスの利用可能メモリが 6GB 以上の必要です。それ未満の場合、モデルの変換に失敗する可能性があります。

  • VFM ラベル付けツールは、手動でラベル付けられた画像に対応できません。手動でラベル付けた画像に対しては、トレーニングを実行する前に手動ラベルをクリアしてください。

  • 手動で微調整されたデータの黄色い三角形マークが消え、それ以降はこのデータに対して事前ラベル付けと VFM ラベル付けを実行できなくなります。

  • VFM ラベル付けツールを初めて使用する時、ツールを読み込むには数分間かかることがあります。しばらくお待ちください。

以下の3つの方法で VFM ラベル付けツールを使用します。

  • 方法 1：VFM ラベル付けボタン

    1. 画像リストの上の VFM ラベル付けボタンをクリックします。すると画像リスト内の全ての画像に対してラベル付けを実行します。

    2. ラベル付けの完了後、画像リストにおいて VFM ラベル付けが完了した画像の番号前に黄色い三角形マークが付きます。

  • 方法 2：VFM ラベル付けオプション

    1. 画像リストからラベル付けしたい画像を選択します。複数選択は可能です。

    2. 右クリックメニューの「VFM ラベル付け」をクリックすると、選択された画像にラベル付けを実行します。ラベル付けの完了後、画像リストにおいて VFM ラベル付けが完了した画像の番号前に黄色い三角形マークが付きます。

  • 方法 3：VFM ラベル付けボタンツール

    1. ラベル付けツールバーの事前トレーニングラベル付けツールのアイコン tools pre labeling tool icon を右クリックして（ショートカット：D）、VFM ラベル付けツールのアイコン tools super labeling tool icon をクリックします（ショートカット：S）。

    2. 画像表示エリアの上のラベル付けを開始ボタンをクリックし、表示されている画像に対してラベル付けを実行します。ラベル付けの完了後、画像リストにおいてその画像の番号前に黄色い三角形マークが付きます。

VFM ラベル付けの完了後、Mech-DLK は生成されたラベルに対して「model_label」というラベルカテゴリを生成します。

以下の手順で VFM ラベル付けの設定内容を修正できます。

  1. ラベル付けツールバーの事前トレーニングラベル付けツールのアイコン tools pre labeling tool icon を右クリックして（ショートカット：D）、VFM ラベル付けツールのアイコン tools super labeling tool icon をクリックします。

  2. 画像編集エリアの上方の設定アイコン labelling settings をクリックします。

  3. VFM ラベル付け設定ウィンドウで変更項目を追加してラベル付け結果を修正できます。

テンプレートツール

付けたラベルをテンプレートとして使用します。テンプレートを使用して輪郭/形状が同じ対象物を速やかにラベル付けすることができます。

これは、画像に同じカテゴリーの複数の対象物があり、かつ整列して並んでいるシーンに適用され、ラベル付けの効率向上に役立ちます。

tools introduction seal

  1. テンプレートツールのアイコン tools introduction seal icon をクリックします（ショートカット：C）。

  2. テンプレートとするラベルを選択します。

  3. テンプレートを対象物に移動して角度を調整してからクリックします。

    • 大まかに調整：Shiftをクリックしてホイールを回転させます。

    • 精確に調整：「回転角度」パラメータを調整します。

ラベル付けの過程で Ctrl を押しながら対象ラベルをクリックするか、テンプレートを交換をクリックするとテンプレートを交換できます。

マスクツール

画像内にトレーニングを妨げる無関係な部分に対して、マスクを作成して隠すことができます。隠された部分はトレーニングに関与しません。マスクには区別しやすい色を設定することを推奨します。

ソフトウェアには以下の3種類のマスクツールが組み込まれています。ニーズに応じて最適なものを使用してください。

マスクのポリゴンツール

  1. マスクのポリゴンツールのアイコン tools introduction mask polygon icon をクリックします（ショートカット：Shift + P）。

  2. 「着色」を設定します。

  3. ラベル付けエリアでマウスの左りボタンをクリックして最初の点（アンカーポイント）を指定し、続けて2番目、3番目と順にクリックして描画します。最後に右クリックすると描画が完了します。

マスクのブラシツール

  1. マスクのポリゴンツールのアイコン tools introduction mask polygon icon を右クリックした後、マスクのブラシツールのアイコン tools introduction mask pen icon をクリックします（ショートカット：Shift + B）。

  2. 「着色」を設定し、スライダーを調整してブラシのサイズを指定します。

  3. ラベル付けエリアでマウスの左ボタンを押したままドラッグし、マウスの左ボタンを離すと描画が完了します。

マスクのなげなわツール

  1. マスクのポリゴンツールのアイコン tools introduction mask polygon icon を右クリックした後、マスクのなげなわツールのアイコン tools introduction mask lasso icon をクリックします（ショートカット：Shift + N）。

  2. 「着色」を設定します。

  3. ラベル付けエリアでマウスの左ボタンを押したままドラッグし、開始点まで戻ると閉じたマスク領域が形成されます。

マスクの消しゴムツール

作成したマスクを消します。

  1. マスクの消しゴムツールのアイコン tools introduction mask eraser icon をクリックします（ショートカット：Shift + E）。

  2. ラベル付けエリアで消したい部分で左ボタンを押したままドラッグします。

    スライダーをドラッグして消しゴムのサイズを調整できます。

グリッド線ツール

検定のシーンでは、カメラにより収集した画像の寸法が大きい場合に、小さい欠陥（またはテキスト）がはっきり見えないことがあります。グリッド線ツールを使用し、寸法の大きい画像を比率に従って同じサイズの小さな画像にカットすると小さな欠陥（またはテキスト）でも検出できます。まず画像の欠陥ラベル付けを完了してからこのツールを使用してください。

  1. グリッド線ツールのアイコン tools introduction grid cut icon をクリックします（ショートカット：U）。

  2. 「行」と「列」の値を設定し、適用をクリックします。

    • カーソルを値ボックスに合わせてホイールを回転させて設定できます。

    • 値ボックスに数字を入力して設定できます。

      分割する画像の枚数が多すぎると、合計画像数が次第に増えていき、トレーニングの時間が長くなります。

テキスト検出モジュールのグリッド線ツールは、エッジ拡張に対応できます。エッジ拡張とは、グリッド線ツールに使用する緑の分割線を両側に延長し、黄色い分割線にします。緑の分割線は画像の文字または欠陥を割ることがあります。拡張された黄色い分割線はそれらを割りません。

グリッド選択ツール

グリッド線ツールのアイコン tools introduction grid cut icon を右クリックした後、グリッド選択ツールのアイコン tools introduction grid select icon をクリックします（ショートカット：I）。デフォルトでは欠陥（またはテキスト）がある子画像を選択します。チェックされた子画像が「トレーニングセット/検証セット」に追加されます。また、ニーズに応じて欠陥（またはテキスト）がある/欠陥（またはテキスト）無しの子画像を選択することもできます。 子画像にカーソルを合わせてプレビューボタンをクリックするとこの子画像をプレビューできます。

  • 選択：欠陥（またはテキスト）がある子画像をトレーニングセット/検証セット/テストセットに追加します。

  • 「すべて選択」：子画像を全部トレーニングセット/検証セット/テストセットに追加し、欠陥（またはテキスト）がない子画像を OK に設定します。

  • 「選択を解除」：子画像の選択をキャンセルします。

ROI ツール

ROI ツールを使用することで処理する画像の部分を選択します。

これは不要な背景による干渉を削減するためです。

  1. ROIツールのアイコン tools introduction roi icon をクリックします（ショートカット：O）。

  2. ラベル付けエリアで ROI を調整します。

  3. ROI の右下の確定アイコン tools introduction OK をクリックして適用する、または終了アイコン tools introduction cancel をクリックして ROI ツールウィンドウを閉じます。

  4. 画像の左上のリセットをクリックして ROI を再設定できます。

選択ツール

選択ツールでラベル付けに対して大まかな調整と細かい調整が可能です。

  • ラベルの大まかな調整

    選択ツールを使用して、画像の拡大・縮小、選択、移動、サイズ調整、回転などの操作ができます。

    1. ラベル付けツールバーの選択ツールのアイコン tools introduction select icon をクリックします（ショートカット：F）。

    2. 画像の拡大・縮小、選択、移動、およびラベルの大まかな調整などの操作が可能です。

      • カーソルを画像のラベル付け領域に合わせ、ホイールを奥に回転させて拡大し、手前に回転させて縮小します。

      • カーソルを処理したいラベルに合わせてクリックします。Ctrl を押したまま複数選択が可能です。

      • ラベル付けエリアで右クリックしながらドラッグすると複数のラベルを一括選択できます。

        拡大/縮小

        tools introduction select1

        回転

        tools introduction select2

        移動

        tools introduction select3

  • ラベル輪郭の細かい調整

    ラベルの描画完了後、アンカーポイントを直接調整できない場合でも、選択ツールを使用してラベルの微調整を行うことができます。

    1. ラベル付けツールバーの選択ツールのアイコン tools introduction select icon をクリックし（ショートカット：F）、調整したいラベルを選択します。

    2. 実際の状況に応じて、以下の3つの方法で輪郭を調整してください。できるだけラベル付け領域の輪郭が対象物の輪郭が重なるようにします。

      • 輪郭線上のアンカーポイントにカーソルを合わせ、マウスポインタが手の形 tools introduction smart labeling change2 に変わったら、マウスの左ボタンを長押ししながらアンカーポイントをドラッグし、輪郭線を変更させます。

      • 削除したいアンカーポイントにカーソルを合わせ、カーソルが手の形 tools introduction smart labeling change2 に変わったら、右クリックしてアンカーポイントを削除します。

      • 輪郭線にカーソルを合わせ、カーソルが十字形 tools introduction smart labeling change1 に変わったら、左クリックしてアンカーポイント追加します。
