보호 유리 선택
3D 카메라에 보호가 필요한 응용 시나리오에서는 유리 창을 갖춘 보호 케이스 내부에 카메라를 설치할 수 있습니다. 유리 창의 광학 품질과 설치 방식은 렌즈의 이미징 성능에 직접적인 영향을 미치며, 이는 곧 3D 카메라의 측정 정확도에 영향을 줍니다. 이에 따라 보호 유리는 보호 기능을 충족함과 동시에, 이미징 성능 및 측정 정확도에 미치는 영향을 최대한 줄이도록 선정 및 설계되어야 합니다.
다음 표에는 보호 유리가 충족해야 할 요구 사항이 나열되어 있으므로, 실제 응용 시나리오에 따라 적합한 보호 유리를 선택하고 합리적인 설치 방식을 설계하시기 바랍니다.
| 핵심 사항 | 요구 사항 |
|---|---|
재질 |
낮은 굴절률, 높은 아베 수, 낮은 흡수율, 높은 광학적 균질성, 그리고 높은 표면 평탄도. |
표면 평탄도 |
< λ/4 @ 637nm, 고평탄 평판 유리를 사용해야 하며, 물리적 강화 유리는 사용할 수 없습니다. |
두께 |
1~3 mm, 높은 평탄도를 보장하는 전제하에, 두께는 가능한 한 최소화해야 합니다. |
두께 공차 |
< ±0.1mm |
평행도 |
< 3′ |
코팅 |
양면 반사 방지(AR) 코팅을 적용하고, 가시광 투과율은 98.5% 이상입니다. |
치수 |
보호 유리의 치수를 설계할 때에는 Mech-Mind 다운로드 센터를 방문하여 카메라의 3D 모델을 확인하고, 각 구성 요소의 상세 치수를 참고하시기 바랍니다. |
설치 방식 |
보호 유리는 카메라 창에 최대한 가깝게 배치하고, 표면이 카메라 창과 최대한 평행하도록 설치하여 유리에 응력이 가해져 변형되는 것을 방지해야 합니다. |
|

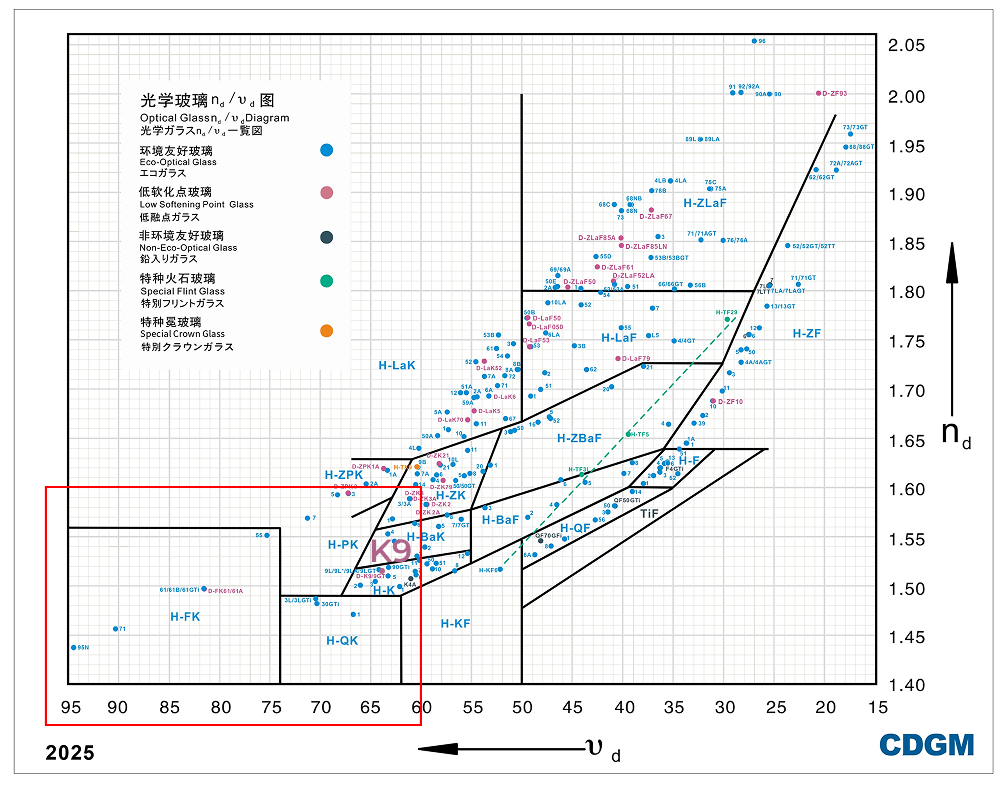

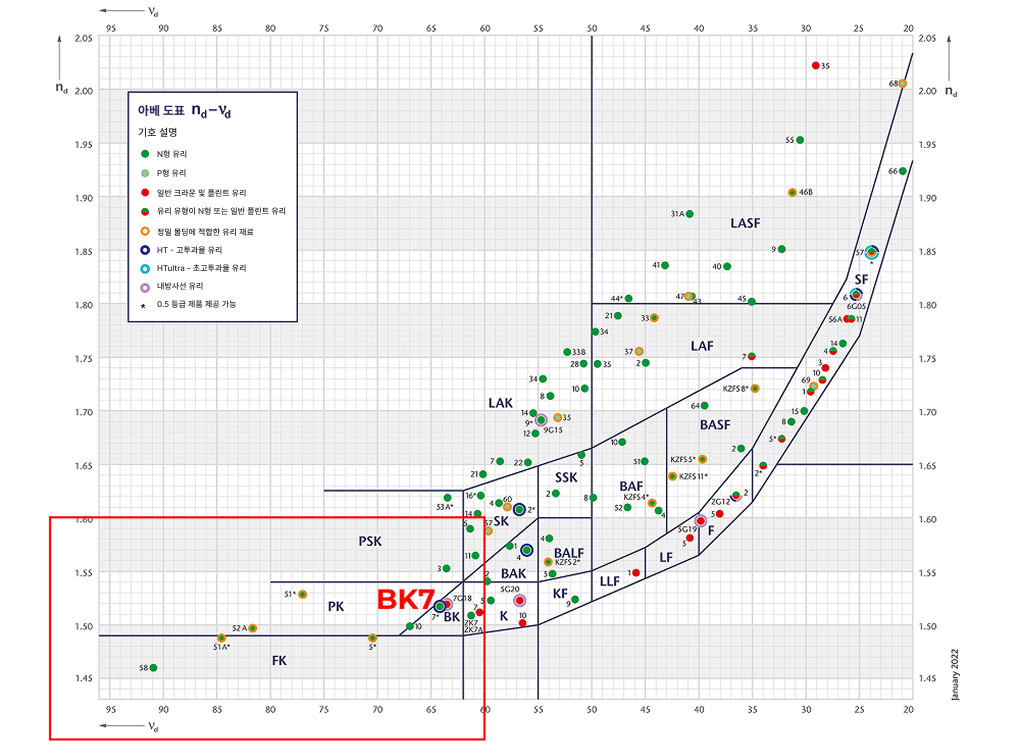

상기 요구 사항을 종합적으로 고려할 때, CDGM에서 제조한 K9 또는 H-K9L(친환경 K9) 유리와, 독일 Schott에서 제조한 BK7 또는 N-BK7(친환경 BK7) 유리의 사용을 권장합니다. 다음 그림에는 아베 다이어그램에서 K9 및 BK7 유리의 위치가 표시되어 있습니다.
