레이블링 도구 소개

현재 최신 버전 (3.0.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

다각형 도구

다각형 레이블을 그리는 앵커 포인트를 추가하여 모양이 복잡한 작업물에 적합합니다.

  1. tools introduction polygon icon(단축키 P)를 클릭하십시오.

  2. 레이블링 영역에서 첫 번째 위치(앵커 포인트)를 마우스 왼쪽 버튼으로 클릭한 다음 두 번째 위치를 계속 클릭하고 차례로 클릭하면서 다각형을 그립니다. 마지막으로 오른쪽 버튼을 클릭하여 그리기를 완료합니다(최소 3개의 앵커 포인트 필요함).

  3. 레이블 카테고리가 여러 개 생성된 경우 레이블 카테고리에 해당하는 색상을 선택해야 합니다.

직사각형 도구

직사각형 레이블을 드래그하여 그립니다.직사각형 작업물에 적합합니다.

  1. tools introduction polygon icon 버튼을 마우스 오른쪽 버튼으로 클릭한 후 tools introduction rectangle icon(단축키 R)를 클릭하십시오.

  2. 레이블링 영역에서 마우스 왼쪽 버튼을 길게 누른 채 임의의 방향으로 드래그한 후, 마우스 왼쪽 버튼을 놓으면 직사각형 레이블링이 완료됩니다.

  3. 레이블 카테고리가 여러 개 생성된 경우 레이블 카테고리에 해당하는 색상을 선택해야 합니다.

사용자 정의 사각형 도구

"사용자 정의 사각형 도구"는 직사각형 레이블링 박스를 그릴 수 있으며, 직사각형 텍스트 영역을 레이블링하는 데 적합합니다.

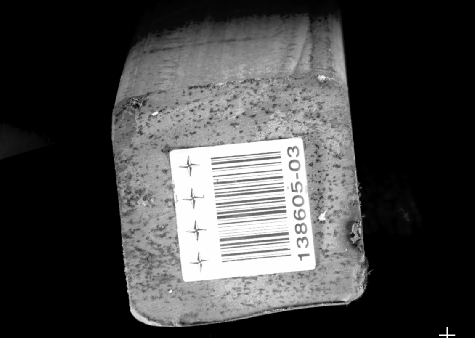

free rectangle tool

  1. 다각형 도구 아이콘 tools introduction polygon icon을 마우스 오른쪽 버튼으로 클릭한 후, 사용자 정의 사각형 도구 아이콘 tools introduction free rectangle icon(단축키 K)을 클릭합니다.

  2. 레이블링 인터페이스에서 십자선 커서를 이동시키고, 마우스 왼쪽 버튼을 클릭하여 시작점을 지정한 후, 커서를 이동시켜 선택할 범위의 두 번째 점을 지정합니다. 이때 직선이 형성되어, 직사각형 레이블 박스의 한 변이 됩니다.

  3. 커서를 직선의 양쪽으로 움직이면 사각형을 만들 수 있습니다. 마우스 왼쪽 버튼을 클릭하여 레이블링을 완료합니다.

마우스 오른쪽 버튼을 클릭하면 레이블링을 취소할 수 있습니다.

사전 훈련 레이블링 도구

모델을 검증한 후에는 새 이미지 데이터를 현재 모듈로 가져와서 사전 훈련된 모델을 기반으로 사전 훈련 레이블링을 수행할 수 있습니다.

이 기능은 현재 모듈에 검증된 모델이 포함되어 있는 경우에만 사용할 수 있습니다.

사전 훈련 레이블링 기능은 다음 두 가지 유형의 데이터에만 사용할 수 있습니다.

  • 레이블링 되지 않은 데이터

  • 자동으로 레이블링된 데이터(이미지 번호 앞에 노란색 삼각형이 있는 이미지)

  • 사전 훈련 레이블링 도구는 수동으로 레이블이 지정되지 않은 이미지에만 사용할 수 있습니다. 수동으로 레이블이 지정된 이미지에 사전 훈련 레이블링을 적용하려면 먼저 기존 수동 레이블을 삭제해야 합니다.

  • 수동 조정 후 데이터에서 노란색 삼각형 표시가 제거됩니다. 해당 데이터는 더 이상 사전 훈련 레이블링 및 VFM 레이블링에 사용할 수 없습니다.

사전 훈련 레이블링 기능은 수동 레이블링 비용을 크게 줄일 수 있습니다. 다만 결과 정확도는 사용 중인 모델 성능에 좌우되므로, 정밀도가 높은 모델을 먼저 훈련한 뒤 사용하는 것을 권장합니다.

다음 세 가지 방법 중 하나를 사용하여 사전 훈련 레이블링 도구를 활용할 수 있습니다.

  • 방법 1: 사전 훈련 레이블링 버튼

    1. 이미지 목록 상단에서 사전 훈련 레이블링 버튼을 클릭합니다. 이미지 목록의 모든 이미지에 대해 사전 훈련 레이블링이 수행됩니다.

    2. 레이블링 완료 후 이미지 번호 앞에 노란색 삼각형 표시가 생성됩니다.

  • 방법 2: 사전 훈련 레이블링 옵션

    1. 이미지 목록에서 레이블링 대상 이미지를 한 장 또는 여러 장 선택합니다.

    2. 우클릭 메뉴에서 사전 훈련 레이블링을 선택합니다. 선택된 이미지에 대해 레이블링이 수행되며, 완료 후 이미지 번호 앞에 노란색 삼각형 표시가 생성됩니다.

  • 방법 3: 사전 훈련 레이블링 도구

    1. 레이블링 툴바에서 사전 훈련 레이블링 도구 아이콘 tools pre labeling tool icon(단축키 D)을 클릭합니다.

    2. 현재 이미지 상단의 레이블링 시작 버튼을 클릭하면 해당 이미지에 사전 훈련 레이블링이 수행됩니다. 완료 후 이미지 번호 앞에 노란색 삼각형 표시가 생성됩니다.

  • 이미지의 모든 레이블을 수동 삭제하면 노란색 삼각형 표시도 함께 제거됩니다.

  • 이미지 분류 모듈에서 클래스 레이블을 수동 수정한 경우 노란색 삼각형 표시가 제거됩니다.

VFM 레이블링 도구

Mech-DLK에는 Mech-Mind가 자체 개발한 비전 파운데이션 모델(VFM)이 내장되어 있으며, VFM 레이블링 도구로 데이터 세트에 빠르게 레이블을 지정할 수 있습니다.

VFM 레이블링 기능은 다음 두 가지 유형의 데이터에만 사용할 수 있습니다.

  • 레이블링 되지 않은 데이터

  • 자동으로 레이블링된 데이터(이미지 번호 앞에 노란색 삼각형이 있는 이미지)

  • VFM 레이블링 도구를 사용하려면, 현재 장치의 사용 가능한 GPU 메모리가 6 GB보다 커야 합니다. 그렇지 않으면 모델 변환이 실패할 수 있습니다.

  • VFM 레이블링 도구는 수동으로 레이블이 지정되지 않은 이미지에만 적용할 수 있습니다. 수동 레이블이 있는 이미지에 적용하려면 먼저 기존 레이블을 삭제해야 합니다.

  • 수동 조정 후 데이터에서 노란색 삼각형 표시가 제거됩니다. 해당 데이터는 더 이상 사전 훈련 레이블링 및 VFM 레이블링에 사용할 수 없습니다.

  • VFM 레이블링 도구를 처음 사용할 때는 도구 로딩에 몇 분이 소요될 수 있습니다.

다음 세 가지 방법으로 VFM 레이블링 도구를 사용할 수 있습니다.

  • 방법 1: VFM 레이블링 버튼

    1. 이미지 목록 상단에서 VFM 레이블링 버튼을 클릭합니다. 이미지 목록의 모든 이미지에 대해 VFM 레이블링이 수행됩니다.

    2. 레이블링 완료 후 이미지 번호 앞에 노란색 삼각형 표시가 생성됩니다.

  • 방법 2: VFM 레이블링 옵션

    1. 이미지 목록에서 레이블링 대상 이미지를 한 장 또는 여러 장 선택합니다.

    2. 우클릭 메뉴에서 VFM 레이블링을 선택합니다. 선택된 이미지에 대해 레이블링이 수행되며, 완료 후 이미지 번호 앞에 노란색 삼각형 표시가 생성됩니다.

  • 방법 3: VFM 레이블링 도구

    1. 레이블링 툴바에서 사전 훈련 레이블링 도구 아이콘 tools pre labeling tool icon(단축키 D)을 우클릭한 뒤, VFM 레이블링 도구 아이콘 tools super labeling tool icon(단축키 S)을 클릭합니다.

    2. 현재 이미지 상단의 레이블링 시작 버튼을 클릭하면 해당 이미지에 VFM 레이블링이 수행됩니다. 완료 후 이미지 번호 앞에 노란색 삼각형 표시가 생성됩니다.

VFM 레이블링이 완료되면 Mech-DLK는 해당 결과에 대해 model_label 레이블 클래스를 생성합니다.

다음 단계로 VFM 레이블링 설정을 수정할 수 있습니다.

  1. 레이블링 툴바에서 사전 훈련 레이블링 도구 아이콘 tools pre labeling tool icon(단축키 D)을 우클릭한 뒤, VFM 레이블링 도구 아이콘 tools super labeling tool icon을 클릭합니다.

  2. 이미지 처리 영역 상단에서 설정 아이콘 labelling settings을 클릭합니다.

  3. VFM 레이블링 설정 창에서 수정 항목을 추가해 VFM 레이블링 결과를 조정합니다.

템플릿 도구

"템플릿 도구"는 기존 레이블을 템플릿으로 설정할 수 있습니다. 템플릿 설정이 완료되면 이 템플릿을 사용하여 윤곽선과 포즈가 동일한 물체를 빠르게 레이블링할 수 있습니다.

이 기능은 이미지에 동일한 유형의 물체가 여러 개 있고 깔끔하게 정렬되어 있는 경우에 적용되며 레이블링의 효율성을 높일 수 있습니다.

tools introduction seal

  1. tools introduction seal icon(단축키 C)를 클릭하십시오.

  2. 레이블링 화면에서 템플릿으로 설정하려는 레이블을 클릭합니다.

  3. 템플릿을 레이블링 대상물로 이동하고 레이블링 대상물에 맞게 템플릿의 각도를 조정한 다음 클릭합니다.

    • 대략으로 조정: Shift 키를 누른 채로 마우스 휠을 스크롤합니다.

    • 미세 조정: "회전 각도" 파라미터를 조정합니다.

레이블링 과정 중에 Ctrl 키를 누르고 레이블을 클릭하거나 템플릿을 바꾸기 버튼을 클릭하면 템플릿을 변경할 수 있습니다.

마스크 도구

이미지에 모델 훈련에 간섭을 줄 수 있는 불필요한 부분이 있으면 마스크 도구로 덮을 수 있습니다. 가린 부분은 모델 훈련에 참여하지 않습니다. 마스크 색상은 구분이 쉬운 색을 사용하는 것을 권장합니다.

다음 세 가지 마스크 도구를 실제 상황에 맞게 선택할 수 있습니다.

마스크 다각형 도구

  1. 마스크 다각형 도구 아이콘 tools introduction mask polygon icon(단축키 Shift+P)를 클릭합니다.

  2. 채우기 색상을 설정합니다.

  3. 레이블링 영역에서 첫 번째 위치(앵커 포인트)를 마우스 왼쪽 버튼으로 클릭한 뒤 두 번째 위치를 계속 클릭하고, 같은 방식으로 그려 나간 다음 마지막에 우클릭해 그리기를 완료합니다.

마스크 브러쉬 도구

  1. 마스크 다각형 도구 아이콘 tools introduction mask polygon icon을 우클릭한 뒤 마스크 브러쉬 도구 아이콘 tools introduction mask pen icon(단축키 Shift+B)를 클릭합니다.

  2. 채우기 색상을 설정하고 슬라이더를 조정해 브러쉬 크기를 지정합니다.

  3. 레이블링 영역에서 마우스 왼쪽 버튼을 길게 눌러 원하는 방향으로 드래그하고 버튼을 놓아 그리기를 완료합니다.

마스크 올가미 도구

  1. 마스크 다각형 도구 아이콘 tools introduction mask polygon icon을 우클릭한 뒤 마스크 올가미 도구 아이콘 tools introduction mask lasso icon(단축키 Shift+N)를 클릭합니다.

  2. 채우기 색상을 설정합니다.

  3. 레이블링 영역에서 마우스 왼쪽 버튼을 길게 눌러 원하는 방향으로 드래그하여 시작점과 닫힌 형상을 만듭니다.

지우개 도구

마스크 지우개 도구

이 도구를 사용하여 마스크를 지울 수 있습니다.

다각형 마스크 지우개 도구

  1. 다각형 마스크 지우개 도구 아이콘 tools introduction polygon mask eraser icon을 클릭합니다(단축키 Ctrl+Alt+P).

  2. 레이블링 영역에서 첫 번째 위치(앵커 포인트)를 마우스 왼쪽 버튼으로 클릭한 다음 다른 위치를 계속 클릭하고, 마지막으로 마우스 오른쪽 버튼을 클릭하여 그리기를 완료하면 다각형 영역 내의 마스크를 지울 수 있습니다.

브러쉬 마스크 지우개 도구

  1. 다각형 마스크 지우개 도구 아이콘 tools introduction polygon mask eraser icon을 마우스 오른쪽 버튼으로 클릭한 후, 브러쉬 마스크 지우개 도구 아이콘 tools introduction brush mask eraser icon을 선택합니다(단축키 Ctrl+Alt+B).

  2. 레이블링 영역에서 마우스 왼쪽 버튼을 길게 누른 채 임의의 방향으로 드래그하면 지나간 영역 내의 마스크를 지울 수 있습니다. 브러쉬 모양을 원형 또는 사각형으로 설정하고 슬라이더로 브러쉬 크기를 조정할 수 있습니다.

올가미 마스크 지우개 도구

  1. 다각형 마스크 지우개 도구 아이콘 tools introduction polygon mask eraser icon을 마우스 오른쪽 버튼으로 클릭한 후, 올가미 마스크 지우개 도구 아이콘 tools introduction lasso mask eraser icon을 선택합니다(단축키 Ctrl+Alt+N).

  2. 레이블링 영역에서 마우스 왼쪽 버튼을 길게 누른 채 임의의 방향으로 드래그하고 시작점과 연결하여 닫힌 모양을 만들면, 닫힌 영역 내의 마스크를 지울 수 있습니다.

그리드 커팅 도구

산업 검사 시나리오에서 카메라로 캡처한 이미지 크기가 큰 경우, 이미지의 작은 결함(또는 텍스트)이 뚜렷하지 않을 수 있습니다. 그대로 훈련하면 결함(또는 텍스트)을 감지하기 어렵습니다. 그리드 커팅 도구를 사용하면 큰 이미지를 설정된 비율에 따라 동일한 크기의 작은 이미지로 잘라 작은 결함(또는 텍스트)을 더 쉽게 검출할 수 있습니다. 이 도구를 사용하기 전에 모든 이미지의 결함 레이블링을 완료해야 합니다.

  1. tools introduction grid cut icon(단축키 U)를 클릭합니다.

  2. “행”과 “열”을 설정한 후 적용 버튼을 클릭합니다.

    • 행과 열 옆의 입력 상자에서 마우스 휠을 스크롤하여 수치 조정

    • 행과 열 옆의 입력 상자에 원하는 수치 입력

      행과 열의 개수를 너무 크게 설정하지 마세요. 너무 많은 작은 이미지가 생성되면 훈련 시간이 길어질 수 있습니다.

텍스트 감지 모듈에서 그리드 커팅 도구는 가장자리 확장을 지원합니다. 그리드 커팅 도구에서 사용하는 녹색 분할선을 양쪽의 노란색 분할선으로 확장하는 것을 의미합니다. 녹색 분할선은 이미지에서 결함이나 텍스트를 잘라내는 반면, 확장된 노란색 분할선은 결함이나 텍스트가 그대로 유지되도록 보장합니다.

그리드 선택 도구

마우스 오른쪽 버튼으로 그리드 커팅 도구 아이콘 tools introduction grid cut icon을 클릭한 후 그리드 선택 도구 아이콘 tools introduction grid select icon(단축키 I)을 클릭하여 이 도구를 엽니다. 소프트웨어는 기본적으로 결함(또는 텍스트)이 있는 작은 이미지를 선택하며, 선택된 작은 이미지는 "훈련 세트/검증 세트"에 추가됩니다. 또한 필요에 따라 결함(또는 텍스트)이 있는 작은 이미지와 없는 작은 이미지를 선택할 수 있습니다. 커팅된 작은 이미지를 미리 보려면 선택한 이미지 오른쪽 상단의 미리보기 버튼을 클릭합니다.

  • 선택: 커팅된 작은 이미지 중 결함(또는 텍스트)이 포함된 이미지를 모두 "훈련 세트/검증 세트/테스트 세트"에 추가합니다.

  • 모두 선택: 커팅된 모든 작은 이미지를 "훈련 세트/검증 세트/테스트 세트"에 추가하고, 결함(또는 텍스트)이 없는 작은 이미지를 OK로 설정합니다.

  • 선택 지우기: 현재 이미지 선택을 지웁니다.

ROI 도구

“ROI 도구”는 ROI 영역을 설정할 수 있습니다.

ROI를 설정하는 목적은 불필요한 배경 정보의 간섭을 줄이는 것입니다.

  1. tools introduction roi icon(단축키 O)를 클릭하십시오.

  2. 레이블링 화면에서 ROI 범위를 조정하십시오.

  3. ROI 테두리 오른쪽 하단의 적용 아이콘 tools introduction OK을 클릭하여 현재 ROI를 적용하거나, 닫기 아이콘 tools introduction cancel을 클릭하여 ROI 도구를 닫습니다.

  4. ROI를 재설정하려면 이미지 왼쪽 상단의 리셋 버튼을 클릭합니다.

선택 도구

선택 도구는 레이블의 거친 조정과 미세 조정을 지원합니다.

  • 레이블 거친 조정

    선택 도구를 사용하여 이미지 확대/축소, 선택, 이동, 크기 조정, 회전 등을 수행할 수 있습니다.

    1. tools introduction select icon(단축키 F)를 클릭합니다.

    2. 이미지 확대/축소, 레이블 선택, 이동 및 거친 조정 등의 작업을 수행할 수 있습니다.

      • 커서를 이미지 레이블링 영역에 놓고 마우스 휠을 앞으로 스크롤하면 이미지가 확대되고, 뒤로 스크롤하면 이미지가 축소됩니다.

      • 레이블링 화면에서 포인터를 이동한 다음 처리할 레이블을 클릭합니다. Ctrl 키를 누른 채 클릭하면 여러 레이블을 선택할 수 있습니다.

      • 레이블링 화면에서 마우스 오른쪽 버튼을 클릭한 후 드래그하면 지정한 영역의 모든 레이블을 선택할 수 있습니다.

        크기 조정

        tools introduction select1

        회전

        tools introduction select2

        이동

        tools introduction select3

  • 레이블 윤곽선 미세 조정

    레이블을 완성한 뒤 앵커 포인트를 바로 조정하기 어려운 경우, 선택 도구를 사용해 윤곽선을 미세 조정할 수 있습니다.

    1. 레이블링 툴 바에서 선택 도구 아이콘 tools introduction select icon(단축키 F)을 클릭한 후 조정할 레이블을 선택합니다.

    2. 실제 상황에 따라 다음 세 가지 방법으로 윤곽선을 조정합니다. 레이블링 영역의 윤곽선이 물체의 윤곽선에 최대한 맞도록 조정합니다.

      • 마우스를 윤곽선의 앵커 포인트 위로 이동합니다. 마우스 포인터가 손 모양 커서 tools introduction smart labeling change2로 바뀌면 마우스 왼쪽 버튼을 길게 누른 채 앵커 포인트를 드래그하여 윤곽선을 변경합니다.

      • 마우스를 윤곽선의 앵커 포인트 위로 이동합니다. 마우스 포인터가 손 모양 커서 tools introduction smart labeling change2로 바뀌면 마우스 오른쪽 버튼을 클릭하여 앵커 포인트를 삭제합니다.

      • 마우스를 윤곽선 위로 이동합니다. 마우스 포인터가 십자형 커서 tools introduction smart labeling change1로 바뀌면 마우스 왼쪽 버튼을 클릭하여 앵커 포인트를 추가합니다.
