결함 판정 규칙 설정

현재 최신 버전 (2.6.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

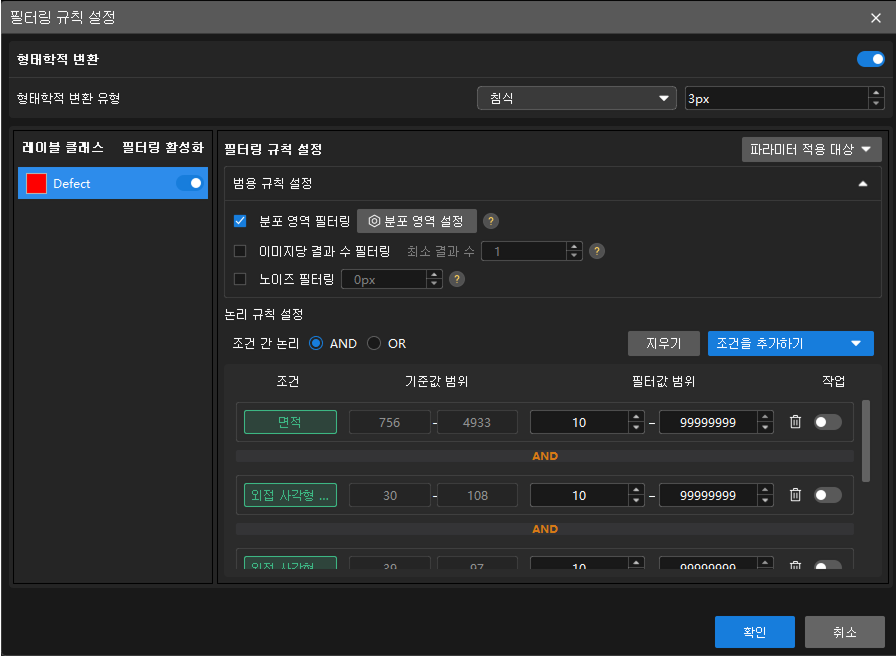

검증 탭에서 결함 필터링 규칙을 구성할 수 있습니다.

논리적 규칙 구성

논리적 규칙은 하나 또는 여러 개의 필터링 항목을 포함할 수 있습니다. 이러한 항목들 사이의 논리적 관계는 "또는(OR)"입니다. 즉, 후보 대상이 필터링 항목 중 어느 하나라도 만족하면 이 논리적 규칙에 부합합니다.
소프트웨어에서는 여러 개의 논리적 규칙을 설정할 수 있습니다. 이러한 규칙들 사이의 논리적 관계는 "그리고(AND)"입니다. 여러 개의 논리적 규칙을 설정한 경우, 후보 대상은 모든 논리적 규칙을 만족해야만 유효한 대상으로 간주됩니다.

  • 주의사항 : 일반 규칙을 설정한 경우, 후보 대상은 일반 규칙과 일치되어야 최종 유효한 대상으로 간주됩니다.

  • 이 모듈에서 유효한 대상은 결함을 의미합니다.

결함 필터링 항목

  • 면적

    설정된 면적 범위에 속하는 단일 후보 대상은 유효한 대상으로 간주됩니다.

  • 종횡비

    종횡비는 최소 외접 직사각형의 짧은 변과 긴 변의 비율을 말합니다. 단일 후보 대상이 설정된 종횡비 범위에 속하면 유효한 것으로 판단됩니다.

  • 각도

    각도는 물체를 감싸는 최소 외접 직사각형의 회전 각도를 의미합니다. 설정된 각도 범위에 있는 후보 대상은 유효한 대상으로 간주됩니다.

예시

  • 0°~10°, 80°~90° 각도 범위에 있는 결함을 필터링합니다.

    1. 필터링 항목 추가를 클릭합니다.

    2. "각도" 옵션을 선택합니다.

    3. 확인 버튼을 클릭합니다.

      alt
    4. +를 클릭하고 각도 범위를 설정합니다.

    5. 저장 버튼을 클릭합니다.

      alt
  • 면적이 10000~12000인 결함과 종횡비가 0.1~0.3 범위 내의 결함을 필터링합니다.

    1. 논리적 규칙 추가버튼을 클릭합니다.

    2. 논리적 규칙 1에서 필터링 항목 추가를 클릭합니다.

    3. "면적" 옵션을 선택하고 면적 범위를 설정합니다.

    4. 논리적 규칙 2에서 필터링 항목 추가를 클릭합니다.

    5. "종횡비" 옵션을 선택하고 비율 범위를 설정합니다.

      alt

일반 규칙 설정

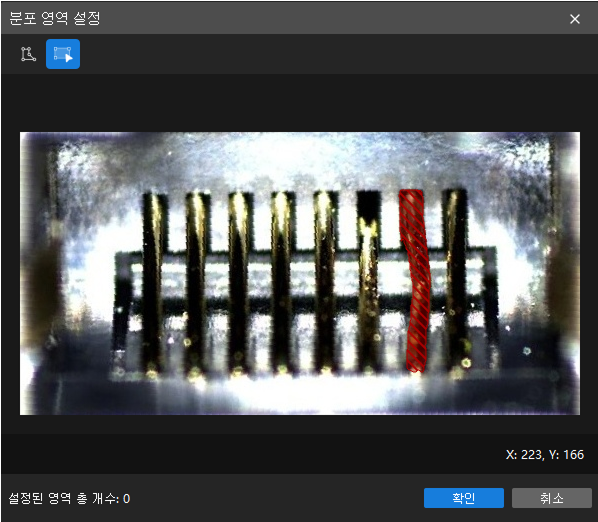

분포 영역으로 필터링하기

설정된 분포 영역과 단일 후보 결함이 겹치는 경우, 해당 부분 유효한 결함으로 간주됩니다.

  1. 이 옵션을 선택한 후, 결함 분포 영역 설정 버튼을 클릭합니다.

  2. 팝업 창에 결함 분포 영역을 그립니다.

  3. 확인 버튼을 클릭합니다.

이미지당 결함 수로 필터링하기

단일 이미지의 결함 수가 지정된 ‘최소 결함 수’ 이상인 경우에만, 해당 이미지의 후보 결함이 유효한 결함으로 판정됩니다.

이 옵션을 선택한 후 "최소 결함 수"를 설정합니다.


저장을 클릭하면 설정이 적용됩니다. 검증 결과는 구성에 따라 달라지며, 해당 설정은 내보낸 모델에도 적용됩니다.
