LNX-7000 シリーズ
技術仕様
型式 |
LNX-7030 |
LNX-7045 |
LNX-7080 |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
プロファイルデータ数 |
3200 |
||||||||||
スキャン速度(1) |
モード 1：20\~49kHz。モード 2：13.5~49kHz。モード 3：2~49kHz |
||||||||||
基準距離 |
60mm |
65mm |
135mm |
||||||||
測定範囲 |
Z 軸 |
21mm |
31mm |
70mm |
|||||||
X 軸 |
NEAR 側 |
30mm |
39mm |
68mm |
|||||||
基準距離 |
33mm |
45mm |
80mm |
||||||||
FAR 側 |
37mm |
52mm |
97mm |
||||||||
X 軸解像度(2) |
11μm（9.5μm~11.5μm） |
15μm（12μm~16μm） |
25μm（21μm~30μm） |
||||||||
Z 軸解像度(3) |
1.9μm（1.5μm~2.3μm） |
2.6μm（2.0μm~3.4μm） |
5.9μm（4.0μm~8.7μm） |
||||||||
Z 軸繰り返し精度 |
0.2μm |
0.3μm |
0.5μm |
||||||||
Z軸直線性 |
± 0.01% of F.S. |
± 0.015% of F.S. |
|||||||||
重量 |
0.95kg |
0.95kg |
1.0kg |
||||||||
寸法 |
145 × 57 × 95mm |
145 × 57 × 95mm |
159 × 57 × 95mm |
||||||||
照明 |
青色レーザー（405nm） |
||||||||||
レーザークラス |
Class 2M |
||||||||||
レンズ角度(4) |
30° |
30° |
25° |
||||||||
使用温度範囲(5) |
0~45℃ |
||||||||||
使用湿度範囲 |
25%~85%、結露なきこと |
||||||||||
保管周囲温度 |
-30~70℃ |
||||||||||
保護等級(6) |
IP67 |
||||||||||
耐衝撃性 |
15 G、作用時間 6ms、各軸方向 4000 回、計 24000 回、IEC 60068-2-27 規格に適合 |
||||||||||
耐振動性 |
10～57 Hz、ピーク・ツー・ピーク 1.5 mm、各軸方向 3 時間、IEC 60068-2-6 に準拠 |
||||||||||
ESD 保護 |
接触放電 4 kV、気中放電 8 kV、IEC 61000-4-2 規格に準拠 |
||||||||||
EFT 保護 |
電源ポート ±2 kV、信号ポート ±1 kV、パルス繰返し周波数 5 kHz/100 kHz、IEC 61000-4-4 に準拠 |
||||||||||
放熱 |
自然冷却 |
||||||||||
ケーブル |
DC 電源コード & IO コード、LAN ケーブル |
||||||||||
通信インターフェース |
ギガビットイーサネット |
||||||||||
電源電圧 |
24V DC |
||||||||||
最大消費電力 |
≤25W |
||||||||||
I/O インターフェース |
トリガー入力、エンコーダー入力、デジタル出力、設定可能な I/O |
||||||||||
[1] スキャン速度は ROI に関わります。Z 方向測定範囲を小さくすると、スキャン速度を向上できます。モード 1 とモード 2、モード 3 はそれぞれ動的 ROI、ウィンドウ数 2 以上、ウィンドウ数 1 に設定した時のスキャン速度。
[2] 表中の数値は X 軸解像度の初期値です。括弧内は、Z 方向測定範囲内の近側から遠側までに対応する X 軸解像度の範囲です。
[3] 表中の数値は基準距離における Z 軸解像度です。括弧内は、Z 方向測定範囲内の近側から遠側までに対応する Z 軸解像度の範囲を示します。
[4] 視野範囲のイメージ図をご参照ください。
[5] 高温環境で使用する場合は、十分な放熱を確保し、取付ブラケットを装着してください。放熱に関するより詳しい情報については、オンラインユーザーズマニュアルをお読みください。
[6] IEC 60529 に基づいています。その内、6 は防塵等級で 7 は防水等級です。
型式 |
LNX-7150 |
LNX-7300 |
LNX-7600 |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
プロファイルデータ数 |
3200 |
||||||||||
スキャン速度(1) |
モード 1：20\~49kHz。モード 2：13.5~49kHz。モード 3：2~49kHz |
||||||||||
基準距離 |
160mm |
300mm |
500mm |
||||||||
測定範囲 |
Z 軸 |
140mm |
310mm |
650mm |
|||||||
X 軸 |
NEAR 側 |
120mm |
185mm |
334mm |
|||||||
基準距離 |
152mm |
254mm |
470mm |
||||||||
FAR 側 |
210mm |
400mm |
825mm |
||||||||
X 軸解像度(2) |
50μm（38μm~66μm） |
80μm（58μm~125μm） |
150μm（105μm~258μm） |
||||||||
Z 軸解像度(3) |
10.4μm（6.3μm~20μm） |
22.5μm（11.8μm~56.9μm） |
43μm（19.2μm~136.1μm） |
||||||||
Z 軸繰り返し精度 |
1.2μm |
2μm |
6μm |
||||||||
Z軸直線性 |
± 0.015% of F.S. |
± 0.02% of F.S. |
|||||||||
重量 |
1.1kg |
1.2kg |
1.4kg |
||||||||

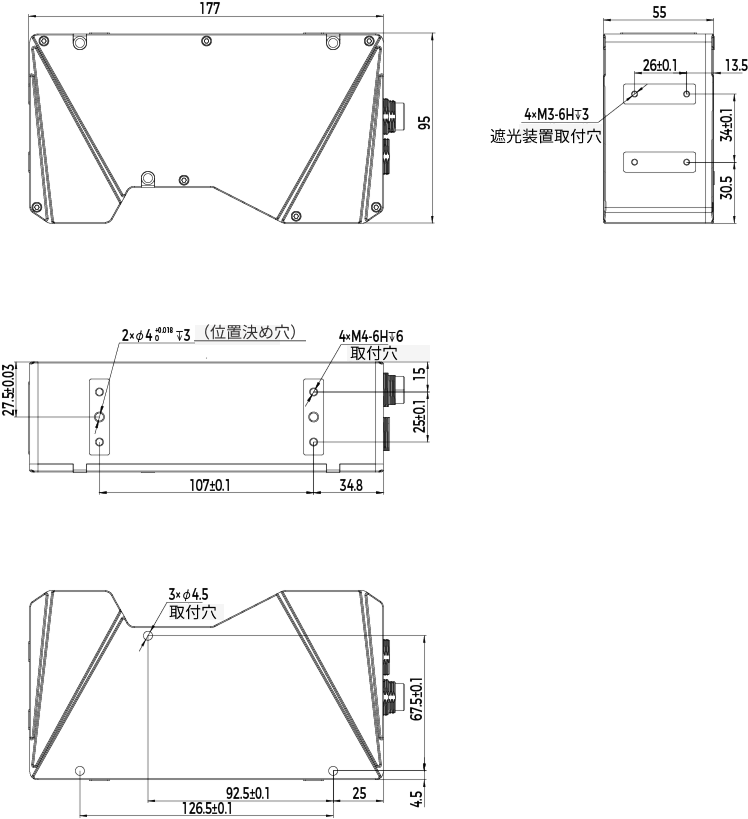

寸法 |
177 × 55 × 95mm |
199 × 55 × 95mm |
300 × 57 × 95mm |
||||||||
照明 |
青色レーザー（405nm） |
赤色レーザー（660nm） |
|||||||||
レーザークラス |
Class 2M |
Class 3R |
|||||||||
レンズ角度(4) |
27° |
21° |
23° |
||||||||
使用温度範囲(5) |
0~45℃ |
||||||||||
使用湿度範囲 |
25%~85%、結露なきこと |
||||||||||
保管周囲温度 |
-30~70℃ |
||||||||||
保護等級(6) |
IP67 |
||||||||||
耐衝撃性 |
15 G、作用時間 6ms、各軸方向 4000 回、計 24000 回、IEC 60068-2-27 規格に適合 |
||||||||||
耐振動性 |
10～57 Hz、ピーク・ツー・ピーク 1.5 mm、各軸方向 3 時間、IEC 60068-2-6 に準拠 |
||||||||||
ESD 保護 |
接触放電 4 kV、気中放電 8 kV、IEC 61000-4-2 規格に準拠 |
||||||||||
EFT 保護 |
電源ポート ±2 kV、信号ポート ±1 kV、パルス繰返し周波数 5 kHz/100 kHz、IEC 61000-4-4 に準拠 |
||||||||||
放熱 |
自然冷却 |
||||||||||
ケーブル |
DC 電源コード & IO コード、LAN ケーブル |
||||||||||
通信インターフェース |
ギガビットイーサネット |
||||||||||
電源電圧 |
24V DC |
||||||||||
最大消費電力 |
≤25W |
||||||||||
I/O インターフェース |
トリガー入力、エンコーダー入力、デジタル出力、設定可能な I/O |
||||||||||
[1] スキャン速度は ROI に関わります。Z 方向測定範囲を小さくすると、スキャン速度を向上できます。モード 1 とモード 2、モード 3 はそれぞれ動的 ROI、ウィンドウ数 2 以上、ウィンドウ数 1 に設定した時のスキャン速度。
[2] 表中の数値は X 軸解像度の初期値です。括弧内は、Z 方向測定範囲内の近側から遠側までに対応する X 軸解像度の範囲です。
[3] 表中の数値は基準距離における Z 軸解像度です。括弧内は、Z 方向測定範囲内の近側から遠側までに対応する Z 軸解像度の範囲を示します。
[4] 視野範囲のイメージ図をご参照ください。
[5] 高温環境で使用する場合は、十分な放熱を確保し、取付ブラケットを装着してください。放熱に関するより詳しい情報については、オンラインユーザーズマニュアルをお読みください。
[6] IEC 60529 に基づいています。その内、6 は防塵等級で 7 は防水等級です。

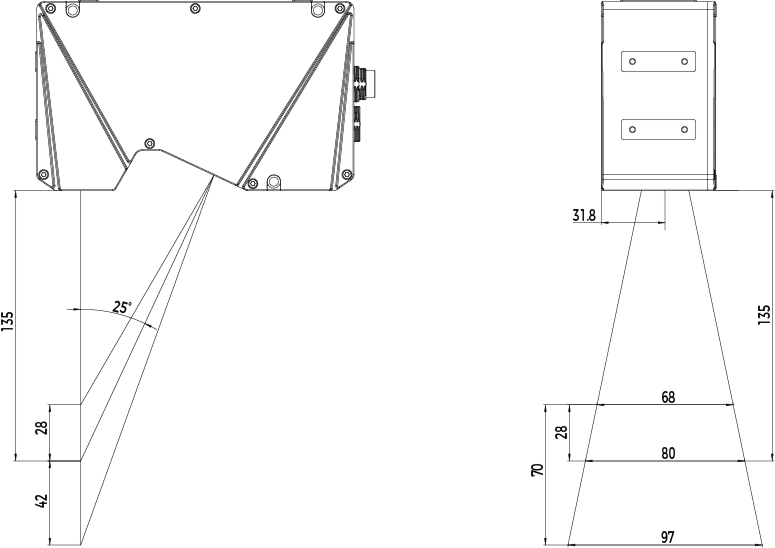

視野
インターフェース
電源 I/O インターフェース
|
14 ピンコネクタ |
| ピン | 名称 | 説明 |
|---|---|---|
A |
+V (24V DC) |
電源 |
L |
-V (0V DC) |
電源 GND |
J |
Trigger_In+ |
外部トリガーのプラス入力端子 |
G |
Trigger_In- |
外部トリガーのマイナス入力端子 |
R |
Encoder_A+ |
差動エンコーダー A 相のプラス入力端子 |
S |
Encoder_A- |
差動エンコーダー A 相のマイナス入力端子 |
O |
Encoder_B+ |
差動エンコーダー B 相のプラス入力端子 |
P |
Encoder_B- |
差動エンコーダー B 相のマイナス入力端子 |
M |
CONFIG_IO+ |
設定可能 I/O プラス端子 |
N |
CONFIG_IO- |
設定可能 I/O マイナス端子 |
E |
Out_1+ |
出力 1＋ |
C |
Out_1- |
出力 1- |
T |
Out_2+ |
出力 2＋ |
U |
ut_2- |
出力 2- |
|
測定器によるデータ収集をトリガーする方法については、データ収集をトリガーする方法をお読みください。 |
イーサネット・インターフェース
|
14 ピンコネクタ |
| ピン | 名称 | 説明 |
|---|---|---|
M |
Ethernet MX1+ |
イーサネット差動信号ケーブル（RJ45 コネクタのピン 1 に対応） |
N |
Ethernet MX1- |
イーサネット差動信号ケーブル（RJ45 コネクタのピン 2 に対応） |
O |
Ethernet MX2+ |
イーサネット差動信号ケーブル（RJ45 コネクタのピン 3 に対応） |
P |
Ethernet MX2- |
イーサネット差動信号ケーブル（RJ45 コネクタのピン 6 に対応） |
R |
Ethernet MX3+ |
イーサネット差動信号ケーブル（RJ45 コネクタのピン 4 に対応） |
S |
Ethernet MX3- |
イーサネット差動信号ケーブル（RJ45 コネクタのピン 5 に対応） |
T |
Ethernet MX4+ |
イーサネット差動信号ケーブル（RJ45 コネクタのピン 7 に対応） |
U |
Ethernet MX4- |
イーサネット差動信号ケーブル（RJ45 コネクタのピン 8 に対応） |
|
このインターフェースには 14 ピンコネクタを使用しており、内側の 8 ピンはイーサネット信号伝送に使用されます。 |
