LNX-7000 シリーズの放熱対策

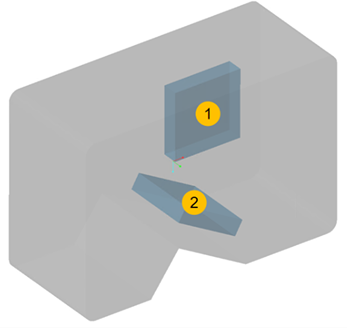

インラインプロファイル測定器を使い続けていると測定器内部のデータ処理ユニット（下図の①）と受光部（下図の②）は発熱します。熱を逃さないと故障の原因となります。
本節では一体型測定器の放熱を評価する方法と詳細な対策を紹介します。
放熱を評価する
以下の条件のいずれかを満たさない場合、自然冷却では発熱に対応できません。
-
使用環境の最高温度が 40℃以下。
-
インラインプロファイル測定器が密閉されていない風通しの良い場所に設置されています。
-
インラインプロファイル測定器周囲半径 3m 以内に高出力の電気機器や溶接機などの熱源はありません。
-
測定器の内部温度は 75℃ 未満（LNX-7600 内部温度 70℃ 未満）、または本体温度は 65℃ 未満（LNX-7600 本体温度 60℃ 未満）である必要があります。
| 測定器本体温度、測定器内部温度、および環境温度の確認方法については、測定器および環境温度の確認お読みください。 |
放熱対策
ブラケットまたはファンを増設します。これにより効率的な冷却を実現することができます。
ほとんどの場合にはブラケットを使用することで熱伝導により冷却の効率を改善できます。ただ、以下のような現場ではファンを増設する必要があります。
-
使用環境の最高温度が 45℃以上。
-
測定器が狭所に設置されており、ブラケットを取り付けられません。
-
ブラケットを取り付けても測定器内部温度または本体温度が高いです。
ブラケットを取り付ける
ブラケットを測定器に取り付けることで、熱伝導および放熱面積の拡大により、冷却効率を効果的に向上させることができます。
側面取り付け
以下の要件を満たしたブラケットを使用してください。
-
ブラケットの材質は金属とし（熱伝導率の高いアルミニウム材質を推奨）、厚さは 5mm 以上にしてください。
-

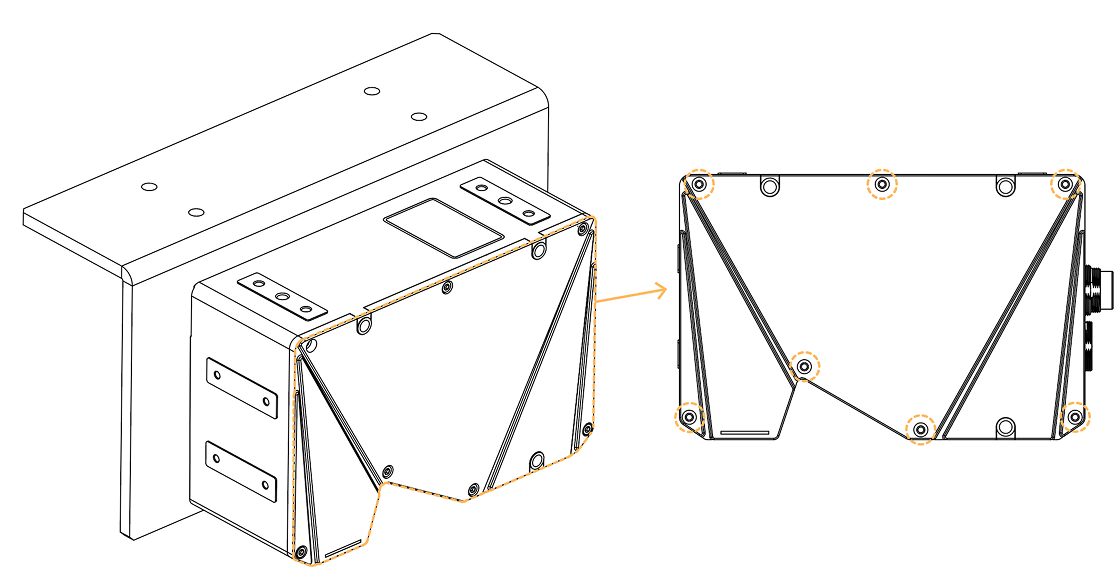

測定器に固定ネジのない側面（下図）とピッタリとフィットします。
-

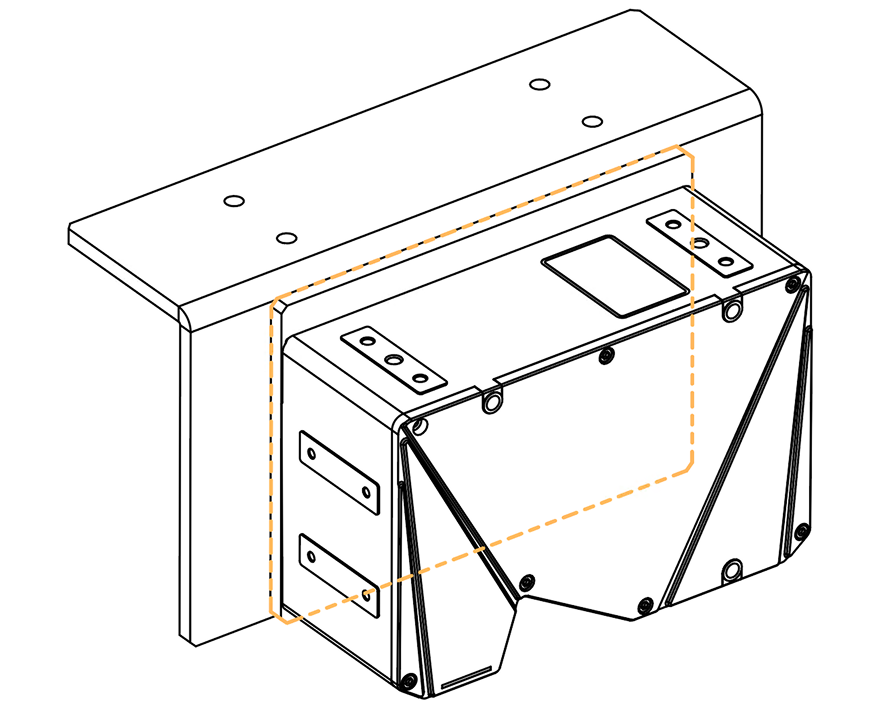

ブラケットと測定器が接触する面積は、少なくとも測定器側面と同等以上にしてください。
-
ブラケットと空気の接触面積は測定器側面の 3 倍以上です。
|
ブラケットが複数のコンポーネントで構成されている場合は、次のことを確認してください。
|
測定器をブラケットに取り付けてから、測定器と使用環境の温度を確認する方法で測定器と使用環境の温度を確認してください。

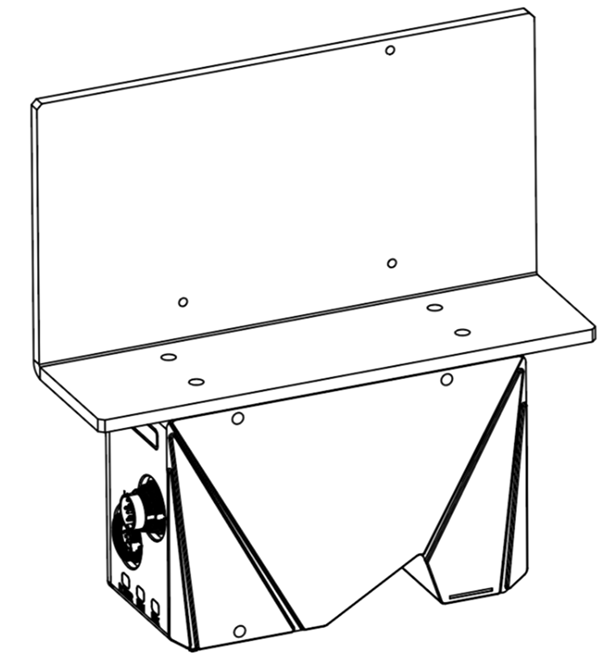

上面取り付け
以下の要件を満たしたブラケットを使用してください。
-
材質が金属で厚さが 5mm 以上。
-

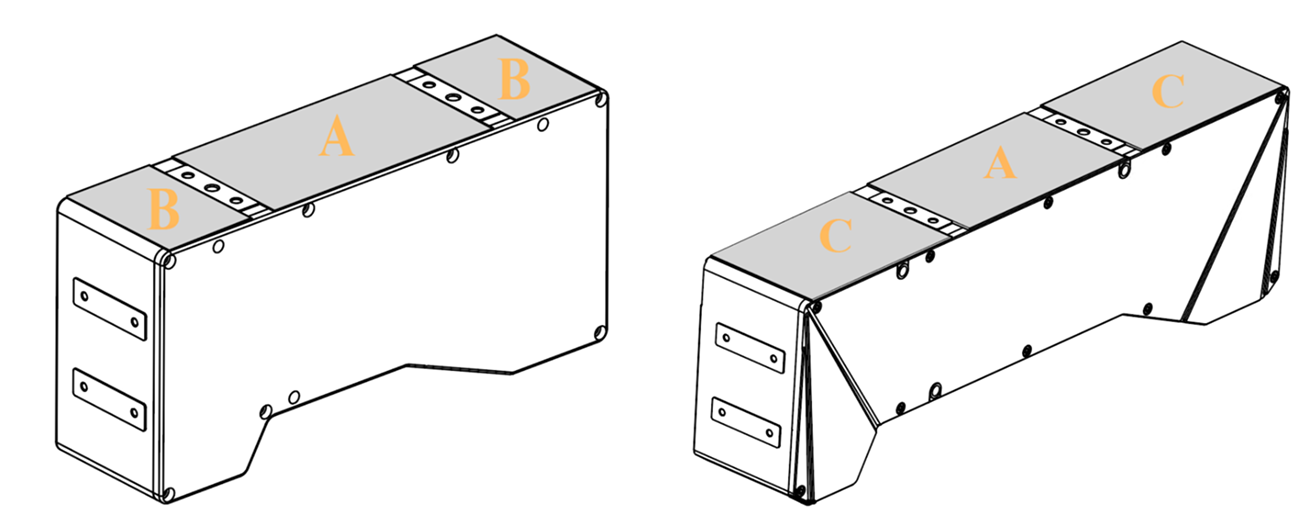

測定器とブラケットの間に、以下の寸法の熱伝導シリコンパッド（厚さ 0.7mm または 0.8 mm）を追加し、測定器で発生した熱をブラケットへ伝導できるようにします。
型式
熱伝導性シリコンパッド
寸法（mm）
LNX-7030 と LNX-7045、LNX-7080、LNX-7150
A
95 × 55
LNX-7300
A と 2B
-
A：95 × 55
-
B：35 × 55
LNX-7600
A と 2C
-
A：95 × 55
-
C：85 × 55
-
-
熱伝導性シリコンパッドとブラケットがピッタリとフィットします。
-

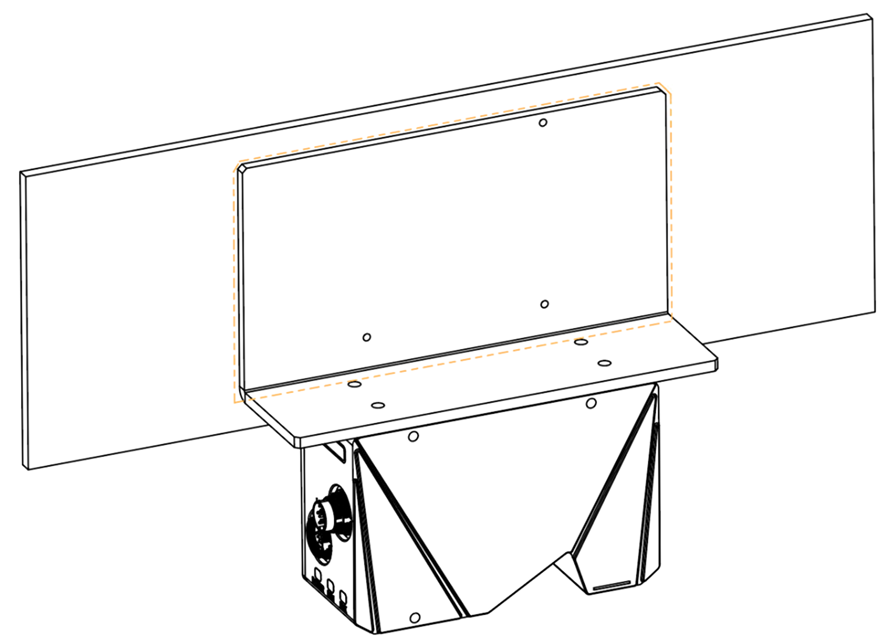

ブラケットと熱伝導性シリコンパッドとの接触面積は少なくとも測定器側面と同じくらい広いです。
-
ブラケットと空気の接触面積は測定器側面の 3 倍以上です。
|
ブラケットが複数のコンポーネントで構成されている場合は、次のことを確認してください。
|
測定器をブラケットに取り付けてから、測定器と使用環境の温度を確認する方法で測定器と使用環境の温度を確認してください。
ファンを増設する
以下のような現場ではファンを増設する必要があります。
-
使用環境の最高温度が 45℃以上。
-
測定器が狭所に設置されており、ブラケットを取り付けられません。
-
ブラケットを取り付けても測定器内部温度または本体温度が高いです。

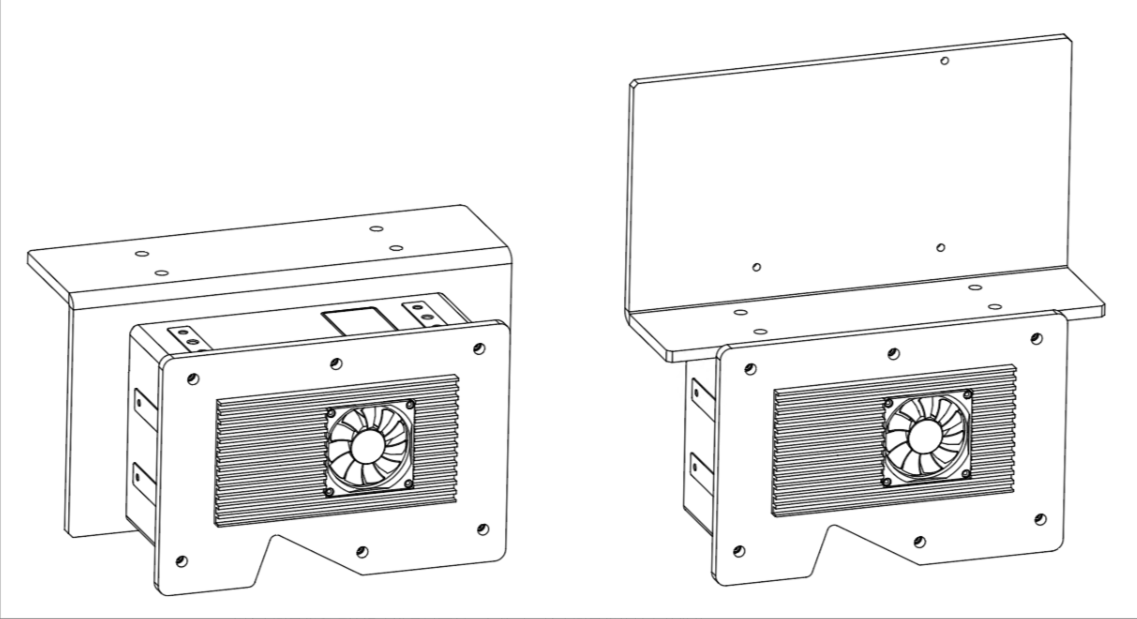

ファンを金属プレートに設置してください。以下の要件を満たしてください。
-
ファンの風量は 5CFM 以上を推奨し、サイズは 40 × 40mm 以上を推奨します。
-
金属プレートの厚さが 5mm 以上で測定器の側面に取り付けます。
上面取り付けの場合、金属プレートを測定器の固定ネジのある側面に取り付けてください。
|
測定器をブラケットに取り付けてから、測定器と使用環境の温度を確認する方法で測定器と使用環境の温度を確認してください。
測定器と環境の温度を確認する
測定器および環境温度が以下のいずれかの条件を満たす場合、測定器は効果的に放熱できます。
-
測定器内部温度は 75℃ 未満（LNX-7600 内部温度 70℃ 未満）である必要があります。
-
測定器内部温度は 65℃ 未満（LNX-7600 内部温度 60℃ 未満）である必要があります。
以下の方法で測定器内部・本体と使用環境の温度を確認します。
| 測定器を 90 分以上連続稼働させてから確認してください。 |
-
測定器内部の温度を確認します。
-
Mech-Eye Viewerで測定器を接続します。
-
インターフェースの右側の情報収集パネルでデバイス温度の値を確認します。
-
-
測定器本体の温度を確認します。赤外線温度計ガンを使用して、以下の手順で確認します。
-

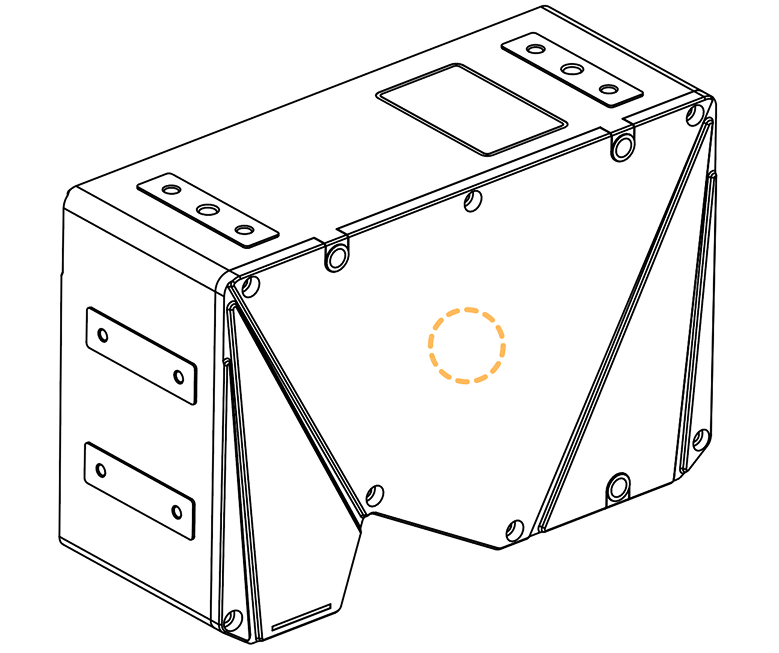

下図のように固定ネジのない側面を測定します。
-
温度計ガンを側面の中心から 5～10cm 離して温度を測定します。
-
少なくとも 5 回測定してください。平均値を計算します。
-
-
使用環境温度を確認します。赤外線温度計ガンまたは機械式/電子式温度計を使用できます。
-

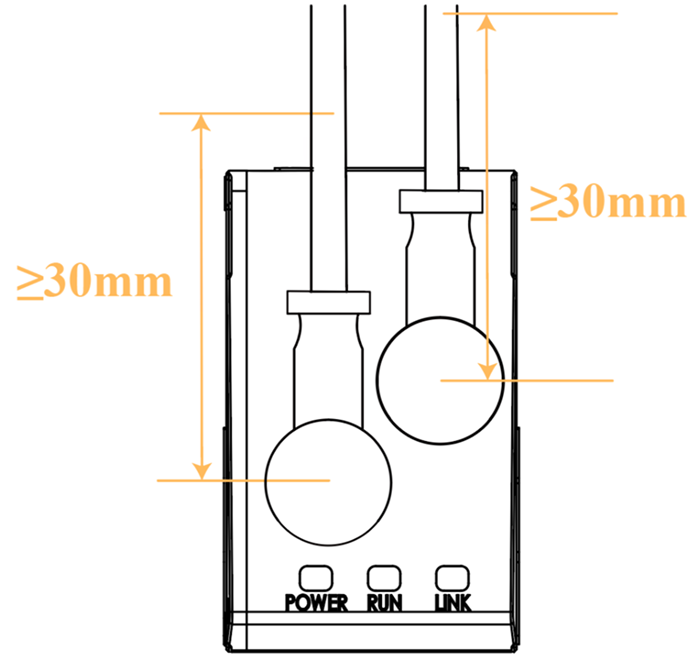

温度計ガンで測定器のケーブルの温度を測定してそれを使用環境の温度とします。航空アダプタの中心から 30mm 以上離れた場所を測定してください。少なくとも 5 回測定してください。平均値を計算します。
-
機械式/電子式温度計で測定した結果を使用環境の温度とします。温度計を測定器から 10~20cm 離れて、気孔がふさがれていないようにしてください。20 分間以上放置してから値を読み取ります。
水銀温度計は精度が低いためお勧めしません。
-
