3D インラインプロファイル測定器（一体型）取扱説明書

現在ご覧いただいているのは未リリースのバージョンです（V2.6.1）。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

安全上の注意

  • 本製品にはレーザー部品が含まれており、レーザーは危険を伴います。本製品をご使用する前に、レーザーの安全な取り扱いに関する注意事項を十分に把握してください。

  • ご使用前に必ずこの取扱説明書を参照し、本製品の正確な使用方法を把握する必要があります。本取扱説明書は、必要なときにいつでも参照できるよう、大切に保管してください。本製品の不適切または誤った使用によって生じた損害、傷害、または一切の法的責任について、Mech-Mind は一切の責任を負いません。

  • この取扱説明書の警告に従うことでリスクを軽減できますが、すべてのリスクを排除できるわけではありません。取扱説明書に従って本製品を使用・保守・メンテナンスしない場合、一部機能の不具合、機器の故障、データの損失、またはその他の予期せぬ事象が発生する恐れがあります。

  • 製品が安全かつ適切に動作することを保証するには、技術担当者が本製品を正しく設置、接続、使用、メンテナンスする必要があります。

  • この取扱説明書は作成にあたり、内容の確認が行われました。万一、ご不明な点や誤り、記載もれなどお気付きのことがありましたら、お気軽に Mech-Mind までご連絡ください。

使用環境上の注意

  • 本製品は防爆構造ではありません。引火性ガスや爆発性粉塵のある環境（防爆エリア）では使用しないでください。本製品の近くに腐食性物質や引火性・爆発性物質などの危険物を置かないでください。

  • 本製品を直火や高温にさらさないでください。本製品を火の中に入れたり、機械で粉砕したりしないでください。爆発の原因となる可能性があります。

  • 使用環境の温度は、本製品の動作温度範囲内（0~45℃）に保ってください。また、環境温度の変化速度は 1 時間あたり 10℃ 以下とし、頻繁または急激な温度変化は避けてください。長期的な精度と安定性を求める場合は現場の温度を安定に保つ必要があります。

  • 屋内で本製品を使用してください。

  • 海抜 4000 メートル以下の環境で本製品を使用してください。

  • 本製品を風通しの良い広々とした場所に設置してください。湿気やほこりの多い場所に置かないでください。

  • 本製品を直射日光の当たる場所や照明器具の近くに設置しないでください。やむを得ない場合は、遮光布や遮光板などを使用し、本製品に影響が及ばないようにしてください。

  • 本製品を振動や衝撃が伝わる場所に設置しないでください。

  • 本製品を水滴、油滴などがかかる場所に設置しないでください。

設置上の注意

  • 本製品のケーブル類を高圧線から離して固定してください。

  • 本製品の放熱性を確保するために、設置と接続の内容を把握してください。

  • 本製品は、同シリーズ対応のケーブルおよび電源装置とのみ接続してください。そうではないと本製品に損傷やリスクを引き起こす恐れがあります。

  • 本製品の設置完了後は、ケーブルの接続に誤りがないことを確認してから電源を投入してください。通電したままでの作業は行わないでください。

使用上の注意

  • 本製品は精密機器なので、使用中に落下や他の機器との衝突など、強い衝撃や振動を与えないようにしてください。強い衝撃や振動から、本製品の機能が著しく低下したり、正常に動作しなくなることがあります。

  • 金属片、ほこり、紙、木片などの異物は火災、感電や機能故障を起こすので本製品に挿入しないでください。

  • 本製品を長時間使用すると、表面温度が高くなる場合があります。やけどにご注意ください。

  • 初めてご使用の場合、本製品の外観を検査し、キズ、変形、凹みなどがないか確認してください。それらがありましたら直ちに最寄りの営業担当者にご連絡ください。

  • 初めてご使用になる時は、本製品の保護フィルムをはがしてください。

  • 毎回ご使用になる前に、本製品が正常に稼働できることを確認してください。損傷、水の浸入、異臭、煙やネジの緩み、損傷、外れなどの異常がないことを確認してください。上記の異常が発生した場合は、直ちに電源を切って使用を中止してください。

  • 本製品の電源を入れた後、30 分以上放置してからご使用ください。そうしなければ、安定して画像を取得することができない場合があります。

  • パラメータを調整している間は、電源を切らないでください。変更内容が失われるおそれがあります。

  • 高温では電源コードが老化します。電源コードの老化の兆候を、定期的に確認してください。ケーブルが老化している場合は、Mech-Mind に問い合わせて、交換用ケーブルを入手してください。

  • 長期間本製品を使用しない場合は、電源を切ることをおすすめします。

DIN レール電源使用上の注意

  • レール電源や電源コードを火の中に投げ入れたり、加熱したりしないでください。

  • ソケット又は DIN レール電源が濡れているときに使用しないでください。

  • 指定された電圧を使用してください。これを怠ると、火災や感電の原因となります。Mech-Mind が提供するレール電源を使用することを推奨します。 電源を交換する場合は、対応する安全規格に準拠した DIN レール電源を使用してください。

  • DIN レール電源は配電ボックスの中に配置して使用してください。電源を切断しにくい場所に DIN レール電源を配置しないでください。

  • DIN レール電源の出力電力は、本製品の最大消費電力よりも高くなければなりません。本製品の最大消費電力の 2 倍以上にすることを推奨します。各モデルの測定器の最大消費電力については、技術仕様をご確認ください。

  • 必ず銅の導体を使用してください。

レーザー光を安全に使うための注意

  • 本製品を使用する際は、常にレーザー保護メガネを着用してください。

  • 本製品はレーザー光を放射します。レーザー光が目に入らないようにご使用ください。レーザー光および反射レーザー光を直視しないでください。レーザーを人に向けないでください。レーザー光を観察すると、映り込みや残像などが発生する場合がありますので、説明書の操作・デバッグ条件を厳守してご使用ください。

  • 目に損傷を起こさないように、光学器具（望遠鏡など）を使用してレーザー光を直視しないでください。

  • レーザービームは目の高さと同じ水平線上に配置しないでください。レーザー光路を人の目の高さに設定しないようにしてください。

  • レーザー光路を十分に考慮してください。レーザーが鏡面反射/拡散反射したら人は反射光の危険にさらされる可能性がありますので、レーザー光路及び光路の延長線上をカバーで覆ってください。

  • この取扱説明書の指示に従わない場合、レーザー放射にさらされる恐れがあります。

  • 本製品を分解してもレーザー光の放射は停止しません。本製品を分解しないでください。

廃棄時の注意

  • 本製品を廃棄する際は、所在地の規制に従い、自然環境を保護してください。電池を家庭ごみとして出さないでください。廃棄物の不適正処理は環境汚染に繋がるので、本製品を勝手に廃棄しないでください。

認証

本製品は以下の標準と試験要求を満たしております。 認定ステータスは更新される場合がありますのでご注意ください。 さらに詳しい情報が必要な場合は、最寄りの営業担当者にご相談ください。

以下の標準と試験要求を満たしております。

  • ヨーロッパにおける電磁両立性に関する規格

  • アメリカ ANSI C63.4、47 CFR PART 15B、UL 61010-1

  • カナダ ICES-003

  • 日本技術基準 VCCI-CISPR 32:2016

  • 韓国 KS C 9832 と KS C 9835 規格

レーザー製品の安全性

The laser classification is implemented based on IEC 60825-1:2014 and EN 60825-1:2014+A11:2021 in accordance with the requirements of Laser Notice No. 56 of the FDA (CDRH).

型式 最大出力 レーザークラス 波長 パルス幅

LNX-7030

1.6mW

Class 2M

405nm

220μs

LNX-7045

LNX-7080

LNX-7150

LNX-7300

LNX-7600

6mW

Class 3R

660nm

-

警告ラベル

Class 2M Class 3R

class 2m

class 3r

警告ラベル貼り付け位置

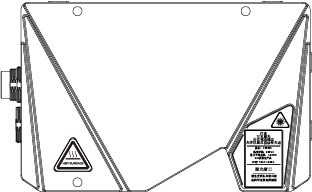

LNX-7030

label attachment 7030 1

label attachment 7030 2

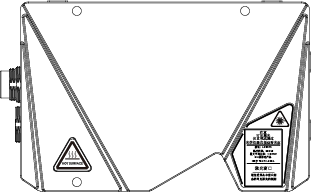

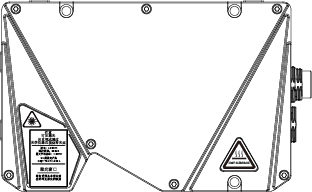

LNX-7045

label attachment 7045 1

label attachment 7045 2

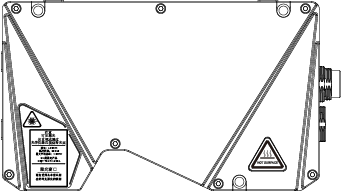

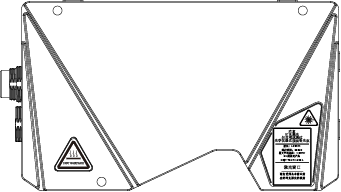

LNX-7080

label attachment 7080 1

label attachment 7080 2

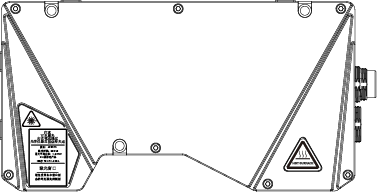

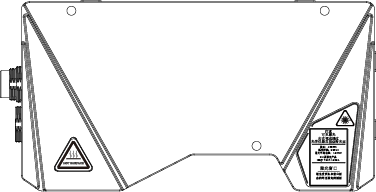

LNX-7150

label attachment 7150 1

label attachment 7150 2

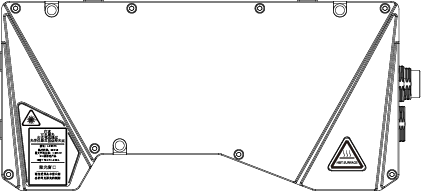

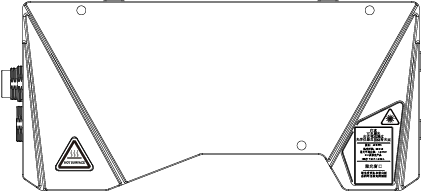

LNX-7300

label attachment 7300 1

label attachment 7300 2

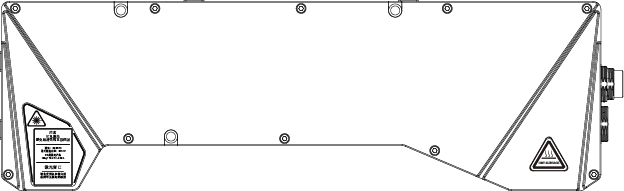

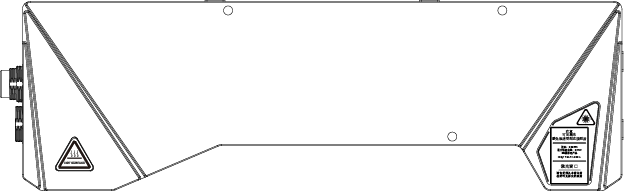

LNX-7600

label attachment 7600 1

label attachment 7600 2

CE

ce mark

適合宣言の全文は、以下の URL にアクセスできます。 https://downloads.mech-mind.com/?tab=tab-eu-dec

ヨーロッパにおける電磁両立性に関する規格

  • EN 55032:2015+A1:2020+A11:2020

  • EN IEC 61000-3-2: 2019+A1: 2021

  • EN 61000-3-3:2013+A1:2019+A2:2021

  • EN 55035: 2017+A11: 2020

ashcan mark

このマークが付いた製品は、電気電子機器廃棄物であり（WEEE 指令 2012/19/EU に基づく）、未分別の家庭ごみに混ぜてはなりません。 人の健康と環境を保護するために、政府または地方自治体によって指定された電気電子機器廃棄物リサイクルステーションに渡してください。 正しい処分とリサイクルは、環境と人間の健康に対する悪影響を未然に防止することに役立ちます。 リサイクルステーションの場所および利用規約の詳細については、地方自治体にお問い合わせください。

FCC

fcc mark

注記： この機器は試験されており、FCC 規則の Part 15 に従うクラス A のデジタルデバイスの制限に準拠していることが判明しました。 これらの制限は、居住用の設備または商業環境での使用時に有害な干渉から適切に保護するように設計されています。 この機器は、無線周波エネルギーを生成、使用、放射する可能性があり、指示に従って設置および使用しない場合、無線通信に有害な干渉を引き起こす可能性があります。 住宅地でこの機器を操作すると、有害な干渉が発生する可能性があります。その場合、ユーザーは自己の費用で干渉を修正する必要があります。

この機器は FCC 規則の Part 15 に準拠しています。 操作は以下の 2つの条件に従う必要があります： (1) この機器が干渉を発生することはありません、そして (2) この機器は、望ましくない動作を引き起こす可能性のある干渉を含め、すべての干渉を受け入れる必要があります。

VCCI

vcci mark

これはクラス A 機器です。 住宅地でこの機器を操作すると、有害な干渉が発生する可能性があります。 その場合、ユーザーは自己の費用で干渉を修正する必要があります。

VCCI-A

同梱品一覧

  • インラインプロファイル測定器

  • 取扱説明書

profiler 7030

user manual

  • 付属品袋

M4 × 65 ネジ、3 本

M4 × 10 ネジ、4 本

3mm 六角レンチ、1 本

m4 64 bolts

m4 10 bolts

hex key

  • 実際の製品と若干異なる場合があります。

  • 使用する前に、梱包内容を確認してください。さらに、測定器に損傷がなく、付属品がそろっているかを確認してください。万が一、損傷や不足がある場合は、Mech-Mindまでお問い合わせください。

必須アクセサリー

  • DC 電源コード & IO コード

  • LAN ケーブル

dc power io cable

ethernet cable

ケーブルの技術仕様については、DC 電源コード & IO コードとLAN ケーブルをお読みください。

オプションアクセサリー

  • DIN レール電源

  • DC 電源コード & IO コード

din rail power supply

dc io cable extension

DIN レール電源または DC 電源コード & IO コード技術仕様については、DIN レール電源とDC 電源コード & IO 延長コードをご参照ください。

各部名称と機能

functional diagram
番号 名称 機能

①

レーザー照射器

レーザー光を照射する

②

受光部

対象物表面から反射したレーザー光を受光する

③

イーサネット・インターフェース

LAN ケーブルを接続する。詳細はイーサネット・インターフェースをご覧ください

④

POWER 表示灯

緑色：電源正常

赤色：電源異常

黄色：起動中

⑤

RUN 表示灯

青色点滅：データ収集中、有効なデータを出力中

青色常時点灯：データ収集中、有効なデータを出力していない

オフ：データを収集していない

⑥

LINK 表示灯

緑色：ネットワーク接続が正常で、ギガビット通信状態

赤色：ネットワーク接続が正常で、100 Mbps通信状態

消灯：ネットワークに接続されていない

⑦

電源 I/O インターフェース

DC 電源コードおよび IO コードの接続に使用します。詳細は電源 I/O インターフェースをご覧ください。

⑧

遮光装置取付穴

遮光用の装置を測定器に取り付ける際に使用する

設置と接続

system connection

設置する前に、アダプタと M4 ナットとレンチを用意してください。厚いアダプタを使用する場合、要件を満たしている M4 ネジを用意してください。

インラインプロファイル測定器の取付

設置する前に以下のことを確認してください。

  • 対象物の形状によっては、測定範囲に死角が発生することがあります。取り付ける前に死角が検出に及ぼす影響を評価する必要があります。本製品が放出するレーザー光は平行光線であるため、死角の影響をほとんど受けません。

    blind spot

  • 受光部に入射するレーザー光を、壁面などでさえぎらないように設置してください。

    mounting reflection

  • 壁面などに反射したレーザー光が迷光となり、測定に影響していないか確認の上で使用してください。設置する前に迷光が測定に及ぼす影響を評価してください。

    stray light

  • 放熱性を確保するために、金属アダプタに取り付け、かつ空気と接触するアダプタの面積が本製品の側面面積の 3 倍以上にしてください。

    放熱対策の詳細については、測定器の放熱対策をお読みください。

側面取り付け

下図に示すように、ガスケット、M4 × 65 ネジを順番に配置し、メガネレンチでナットを締め付けます。

mount profiler 2

上面取り付け

下図に示すように、4 本の M4 × 10 ネジを配置し、3mm レンチで順番に仮締めしてから締め付けます。

mount profiler 1

3D インラインプロファイル測定器を IPC に接続する

LAN ケーブルの航空コネクタプラグを測定器のネットワークポートに挿入し、RJ45 コネクタを IPC のネットワークポートに差し込みます。

connect profiler and ipc

LAN ケーブルの航空コネクタの突起を対応する穴に挿入します。ナットをしっかりと増し締めしてください。

connect profiler and ipc 2

  • 引っ張りによるケーブルやプラグの破損を防ぐために、本製品に接続されたケーブルを適切に固定してください。

  • データ伝送の速度と安定性を確保するために、IPC と測定器を直接接続してください。

  • CAT5e 以上のシールド付 LAN ケーブルを使用してください。

3D インラインプロファイル測定器を DIN レール電源に接続する

DC 電源 & IO ケーブルの航空コネクタプラグを測定器の電源 I/O インターフェースに接続し、反対側を DIN レール電源に接続してください。

connect profiler and power

DC 電源 & IO ケーブルの航空コネクタの突起を対応する穴に挿入します。ナットをしっかりと増し締めしてください。

connect profiler and power 2

  • 引っ張りによるケーブルやプラグの破損を防ぐために、本製品に接続されたケーブルを適切に固定してください。

  • ここで、Mech-Mind が提供する DIN レール電源を使用します。別途用意された DIN レール電源を使用する場合、その説明書の指示に従って接続してください。

  • DIN レールに接続する AC 電源コードを用意してください。AC コンセントは、接地極 (PE 線) 付きの単相 3 線式コンセントを使用してください。

下図に示すように、レール電源を接続するとき、対応する入出力ポートにケーブルを接続する必要があります。

din rail connection

  1. マイナスドライバーを使用して、DIN レール電源ポートのネジを緩めます。

  2. 測定器の DC 電源 & IO ケーブルの接続：+V ケーブルを +V 端子に接続し、‐V ケーブルを ‐V 端子に接続し、PE ケーブルを接地端子に接続します（pe mark）。

  3. AC 電源コードの接続：活線を L 入力端子に、中性線を N 入力端子に、アース線を接地端子に接続します（pe mark）。

  4. マイナスドライバーを使用して、端子の上のネジを締め付けます。

  • DIN レール電源から測定器に入力する電圧は 24V 以上である必要があります。

  • DIN レール電源は配電ボックス内に設置して使用してください。

  • DIN レール電源または DIN レール電源を接続するレールを、確実に接地する必要があります。レールに複数の電源を設置する場合は、電源間に一定のスペースを確保してください。

  • PE の保護被覆に覆われていない部分をできるだけ短くしてください。

  • 接続するときは、最後に電源を入れてください。電源を投入すると、測定器の POWER インジケーターは最初に黄色で点灯し、測定器が起動中であることを示します。その後、緑色常時点灯に切り替わります。緑色常時点灯にならない場合、Mech-Mind まで連絡してください。

入出力回路

入力信号

PLC などの外部デバイスの出力を測定器の入力に接続することができます。下図では測定器の入力回路を示します。

input signal 1

ハイレベル電圧

22~26V

ローレベル電圧

< 5V

最小電流

6mA

最大電流

25mA

最大レート

100kHz

絶縁電圧

2500Vrms (min)

接続例

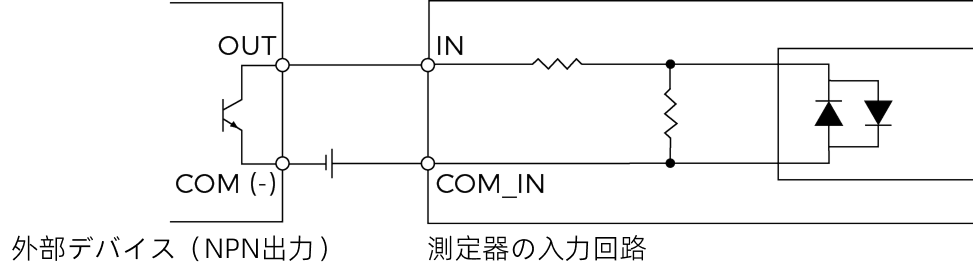

  • 測定器の入力に外部デバイスの NPN 出力を接続する場合

    input signal 2

  • 測定器の入力に外部デバイスの PNP 出力を接続する場合

    input signal 3

出力信号

測定器の出力を PLC などの外部デバイスの入力に接続することができます。下図では測定器の出力回路を示します。

output signal 1

ローレベル電圧

< 0.3V

最大出力電流

20mA

電源 OFF 時漏れ電流

< 0.5μA

絶縁抵抗

> 1011Ω

最大レート

3kHz

絶縁電圧

2500Vrms (min)

接続例

測定器の出力を外部デバイスの入力に接続する場合

output signal 2

差動エンコーダー

差動エンコーダーの出力を測定器のエンコーダー接続コネクタに接続できます。下図では測定器の差動エンコーダー回路を示します。

differential encoder 1

エンコーダーを接続する時、RS-422 対応シールドケーブルを使用してください。

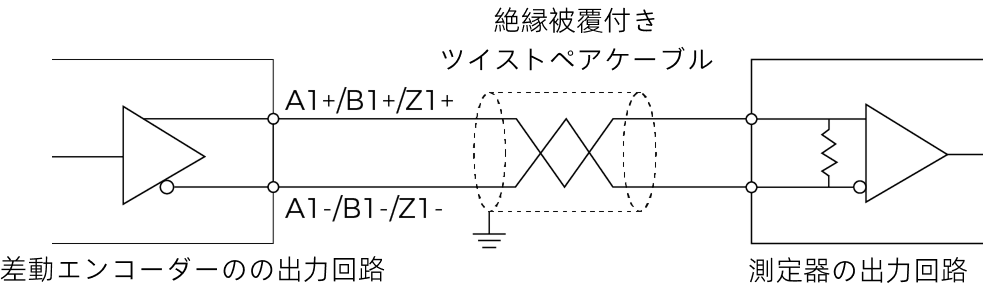

接続例

differential encoder 2

使用

Mech-Eye SDK のダウンロード・インストール

本製品はソフトウェア Mech-Eye SDK によって制御されます。Mech-Mind ダウンロードセンターにアクセスして最新版の Mech-Eye SDK をダウンロード・インストールしてください。

Mech-Eye SDK の使用

Mech-Eye SDK を使用して本製品を接続・制御し、画像と点群データを取得することが可能です。

初めて Mech-Eye SDK に本製品を接続する時、場合によってはファームウェアをアップグレードする必要があります。

メンテナンス

清掃

本製品を清掃する前に、電源を切ってください。柔らかくてきれいな布でほこりを拭いてください。カバーガラスの汚れを落とすには、傷をつけないようにレンズクリーナー液またはガラスクリーナーを染みこませた糸くずの出ない柔らかい布で優しく拭き取ります。

  • 本製品を清掃する前に、必ず電源を切ってください。電源を切らずに作業すると感電の恐れがあります。

  • イソプロピルアルコールを主成分とするクリーニングワイプまたは洗剤を使用することをお勧めします。ガソリン、灯油、その他の腐食性物質は使用しないでください。これらは製品の外観や内部構造を損傷する恐れがあります。

  • 洗浄ガンまたはパイプで洗い流さないでください。水の侵入による損害と損傷について、Mech-Mind は一切責任を負いません。

保管

本製品は保護等級 IP67 で、ほこりと水の侵入を防止できるので本製品の機能を確保します。長時間水に浸したり、屋外に放置したりしないでください。使用しない時は、室内の乾燥した風通しの良い場所に保管してください。保管温度：-30~70℃。

  • 保管する前に、火事を防ぐために電源の接続を切断してください。

  • 受光部を太陽や強い光源に向けないでください。強い光は、画像センサーに損傷を与え、画像に白いぼかしを引き起こす可能性があります。

輸送

本製品を輸送する際は、輸送中の損傷を避けるために、元の包装を使用し、本製品が十分に保護されるようにしてください。

修理

製品に故障などが発生した場合、Mech-Mind へご返送いただき修理を行います。ご返送前にテクニカルサポートあるいは最寄りの担当営業所までご連絡ください。

免責事項

安全性、EMC 放射およびイミュニティ規格への準拠を確保するために、Mech-Mind が提供する電源およびケーブルを使用することをお勧めします。第三者の電源とケーブルの使用により生じた問題に対して、Mech-Mind は一切責任を負いません。

Mech-Mind、logoなどの Mech-Mind の商標、ロゴは、Mech-Mind 株式会社又は関連会社、関係会社の登録商標と商標であり、法律によって保護され、商標権を侵害した者に対して法的責任を追及します。

© Copyright Mech-Mind Robotics Technologies Co., Ltd., 2026

Mech-Mind 株式会社 （以下「Mech-Mind」）の書面による同意なしに、いかなる組織または個人も、いかなる方式・理由によっても当商標のいかなる部分又は全部を使用、複製、修正、伝播、書き写し、他の製品とバンドル使用・販売することはできません。

Mech-Mind の商標権を侵害した者に対し、Mech-Mind は法律に従って責任を追及します。

Mech-Mind はこの取扱説明書に対して一切の権利を有します。著作権に関する法律の規定によって Mech-Mind による許可なしに、いかなる個人や組織も、この取扱説明書の一部または全ての内容を複製、修正、発行することはできません。本製品を購入しかつ使用しているユーザーは、個人又は組織内部で使用するために対応する取扱説明書をダウンロード、プリントアウトすることができます。Mech-Mind の書面による同意なしに、この取扱説明書の内容を別の用途に使用することはできません。また、いかなる団体または個人も、この取扱説明書の内容の一部または全部を転載してはなりません。
