Fuente de alimentación en carril DIN
Al usar la solución de alimentación de 24 V CC, el módulo de alimentación consta del cable de alimentación CC y un dispositivo de la fuente de alimentación CC (como una fuente de alimentación en carril DIN). Para el dispositivo de la fuente de alimentación CC, se recomienda usar la fuente de alimentación en carril DIN proporcionada por Mech-Mind. También puede elegir otras fuentes de alimentación en carril DIN o dispositivos de la fuente de alimentación CC que cumpla las normas de seguridad relativas.
Este capítulo presenta la especificaciones técnicas y notas de uso de la fuente de alimentación en carril DIN proporcionada por Mech-Mind.
|
Especificaciones Técnicas de la Fuente de alimentación en Carril DIN
La siguiente tabla presenta la especificaciones técnicas de la fuente de alimentación en carril DIN proporcionada por Mech-Mind.
| Modelo | NDR-120-24 | |
|---|---|---|
Salida |
Voltaje de CC |
24 V |
Corriente nominal |
5 A |
|
Potencia nominal |
120 W |
|
Alimentación |
Rango de voltaje |
90 a 264 V CA |
Rango de frecuencia |
47 a 63 Hz |
|
Corriente alterna |
2,25 A/115 V CA
|
|
Corriente de pico |
20 A/115 V CA
|
|
Corriente de fuga |
< 1 mA/240 V CA |
|
Protección |
Sobrecarga |
105% a 130% de potencia de salida nominal |
Tipo de protección: Modo de corriente constante, se recupera automáticamente después de que se elimina la condición de falla |
||
Sobretensión |
29 a 33 V |
|
Tipo de protección: Apaga el voltaje de salida, vuelve a encenderlo para la recuperación |
||
Sobre-temperatura |
Apaga el voltaje de salida, vuelve a encenderlo para la recuperación |
|
Ambiente |
Temperatura de operación |
-20 a 70ºC |
Humedad de operación |
20 a 95%HR, sin condensación |
|
Temperatura de almacenamiento |
-40 a 85ºC |
|
Humedad de almacenamiento |
10 a 95%HR, sin condensación |
|
Notas de uso
-
Monte la fuente de alimentación en carril DIN dentro de una caja de control.
-
La fuente de alimentación en carril DIN o el carril DIN deben estar conectados a tierra de forma fiable. Si montan varias fuentes de alimentación en el mismo carril, asegúrese de que haya suficiente distancia entre ellas.
-
Al conectar los cables a la fuente de alimentación en carril DIN, siga las instrucciones de las etiquetas para una conexión correcta. Los colores de los conductores pueden variar entre los distintos lotes de cables.
-
Asegúrese de que todos los cables estén conectados antes de conectar la alimentación. Después de conectar la alimentación, la luz indicadora de PWR de la cámara se ilumina en VERDE fija. De lo contrario, contacte con el Soporte Técnico de Mech-Mind.
-
Al usar una fuente de alimentación en el carril DIN para alimentar la cámara, asegúrese de una configuración uno a uno. Es decir, una fuente de alimentación en carril DIN solo puede conectar a una cámara, para garantizar un suministro estable.
-
Consulte las Pautas de Cableado y Enrutamiento de Cables para Cámara para obtener una instalación y un enrutamiento adecuados de los cables.
-
Cuando se usa un cable de alimentación CC de más de 20 m de longitud para conectar la fuente de alimentación en carril DIN y la cámara, el voltaje de salida de la fuente de alimentación en carril DIN debe ajustarse para aumentar en 2 V.
Consulte la tabla a continuación para confirmar si el voltaje de salida de la fuente de alimentación en carril DIN está ajustado correctamente.
Estándar de voltaje
Longitud de cable de alimentación CC
Modelo de cámara
Voltaje de salida
Menos de 20 m
NANO-GL
24 V
Otros modelos
24 V
Más de 20 m
NANO-GL
24 V
Otros modelos
26 V
-
Cuando la longitud del cable de alimentación CC de la cámara NANO-GL supera los 20 m, no es necesario ninguna operación de aumento de voltaje.
-

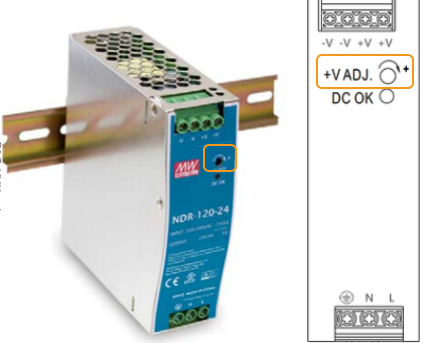

Según la ilustración de abajo, gire el botón ADJ de la fuente de alimentación en carril DIN en sentido horario para ajustar el voltaje de salida a 26 V. Tras el ajuste, mida de salida de CC entre los terminales -V y +V de la fuente de alimentación en carril DIN con un multímetro el voltaje. Si el voltaje sigue sin alcanzar los 26 V tras el ajuste, póngase en contacto con el Soporte Técnico de Mech-Mind o con los agentes locales.
-
