Tabla de calibración
Las tablas de calibración sirven comúnmente para la revisión y corrección de los parámetros intrínsecos, así como para la calibración ojo a mano. Este capítulo presenta los tipos, modelos y métodos de montaje de las tablas de calibración.
|
Para obtener los planos de instalación y modelos 3D de las tablas de calibración, haga clic por aquí para descargarlos. |
Tipo y Modelo de Tabla de Calibración
Mech-Mind proporciona dos tipos de tabla de calibración: CGB y OCB.
CGB

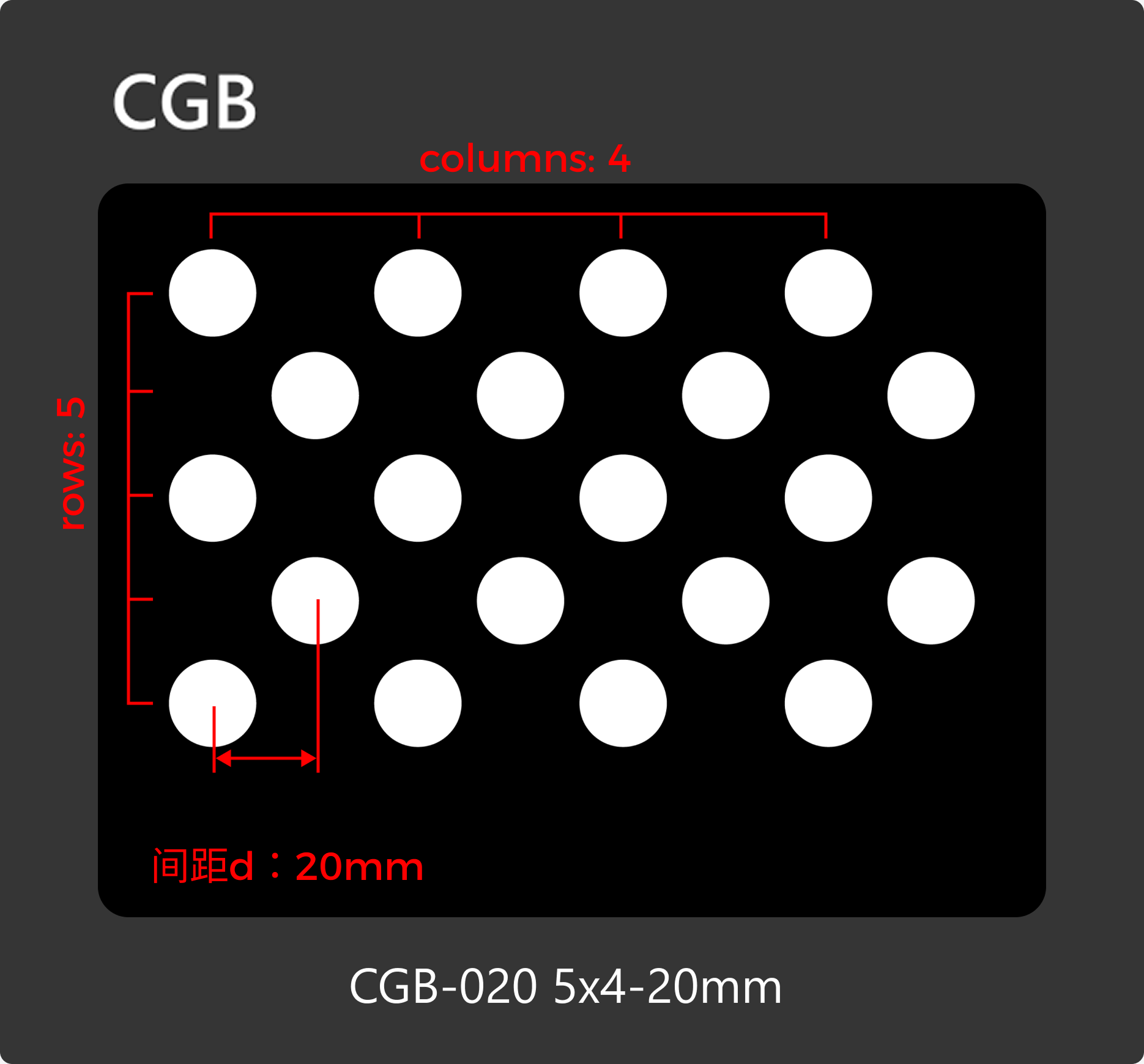

La siguiente figura muestra una tabla de calibración de tipo CGB (CGB-020 como ejemplo).
|
| Modelo | Material | d (mm) | Filas | Columnas | Dimensiones (mm) |
|---|---|---|---|---|---|
CGB-020 |
Fibra de carbono |
20 |
5 |
4 |
185 x 145 x 2 |
CGB-035 |
35 |
5 |
4 |
303 x 243 x 2 |
|
CGB-050 |
50 |
5 |
4 |
420 x 340 x 3 |
OCB
La siguiente figura muestra una tabla de calibración de tipo OCB (OCB-005 como ejemplo).
|
| Modelo | Material | d (mm) | Filas | Columnas | Dimensiones (mm) |
|---|---|---|---|---|---|
OCB-005 |
Vidrio |
5 |
9 |
11 |
60 x 55 x 3 |
OCB-010 |
10 |
9 |
11 |
120 x 110 x 3 |
|
OCB-020 |
20 |
9 |
11 |
240 x 220 x 3 |
Montar o Colocar la Tabla de Calibración
Cuando usa una tabla de calibración para revisar o corregir los parámetros intrínsecos, debe colocarla de acuerdo con las instrucciones en la Herramienta de Parámetro Intrínseco.
Si usa la cámara en las aplicaciones guiadas por visión 3D, monte o coloque la tabla de calibración de acuerdo con las instrucciones en la sección Montaje correcto de la tabla de calibración.
