Accesorios de Cámara
Este capítulo proporciona una orientación sobre la selección y descripciones detalladas sobre los accesorios de Cámaras Industriales 3D de Mech-Eye.
Guía de Selección de Accesorios
Después de seleccionar el modelo de cámara apropiado, también debe elegir los accesorios de la cámara según los requisitos reales.
-
1 módulo de alimentación
-
2 cable Ethernet
-
3 tabla de calibración
El módulo de alimentación sirve para alimentar la cámara. Mech-Mind ofrece dos opciones de alimentación: 24 V CC y adaptador de corriente. Seleccione una de las soluciones según sus necesidades. En aplicaciones industriales, se recomienda usar la fuente de alimentación de 24 V CC.
-
Al usar la solución de alimentación de 24 V CC, el módulo de alimentación consta del cable de alimentación CC de cámara y un dispositivo de la fuente de alimentación CC (como una fuente de alimentación en carril DIN). Para obtener una orientación detallada sobre la selección, consulte la sección Selección del Módulo de Alimentación para la Solución de Alimentación de 24 V CC.
-
Al usar la solución de solución de alimentación de adaptador de corriente, el módulo de alimentación consta del adaptador de corriente y el cable de alimentación CA. Para obtener una orientación detallada sobre la selección, consulte la sección Selección del Módulo de Alimentación para la Solución de Alimentación de Adaptador de Corriente.
El cable Ethernet de la cámara sirve principalmente para conectar la cámara a una computadora industrial (IPC) u otros dispositivos de red, lo que permite la transmisión de datos. La cámara debe usar el cable Ethernet proporcionado por Mech-Mind. Puede seleccionar el tipo de conector y la longitud del cable adecuados según sus necesidades reales. Para obtener una orientación detallada sobre la selección, consulte la sección Selección de Cable Ethernet de Cámara.

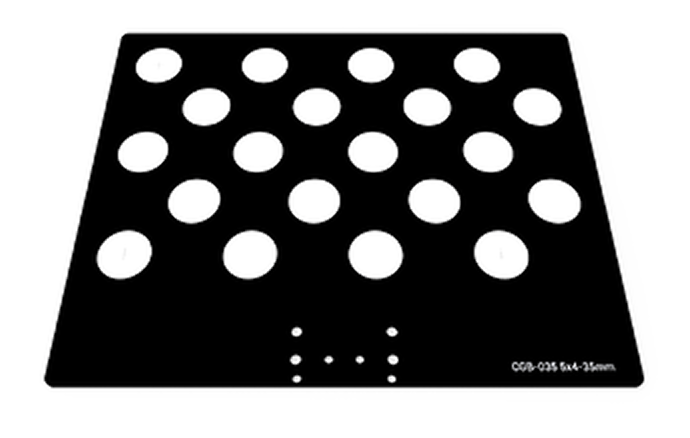

La tabla de calibración sirve principalmente para la revisión y corrección de parámetros intrínsecos de la cámara, así como para la calibración ojo a mano (apta para escenarios guiados por visión 3D). Para obtener una orientación detallada sobre la selección, consulte la sección Selección de Tabla de Calibración.
Si la cámara se usa en escenarios de guiado por visión robótico y 3D, medición e inspección 3D, también es necesario seleccionar otros accesorios, como una IPC y un dispositivo de licencia de software, según los requisitos del proyecto. Para obtener información detallada, consulte la sección Seleccionar otros Accesorios.
Selección de Módulo de Alimentación
Elija la solución de fuente de alimentación adecuada para determinar el módulo de alimentación.
Solución de Alimentación de 24 V CC

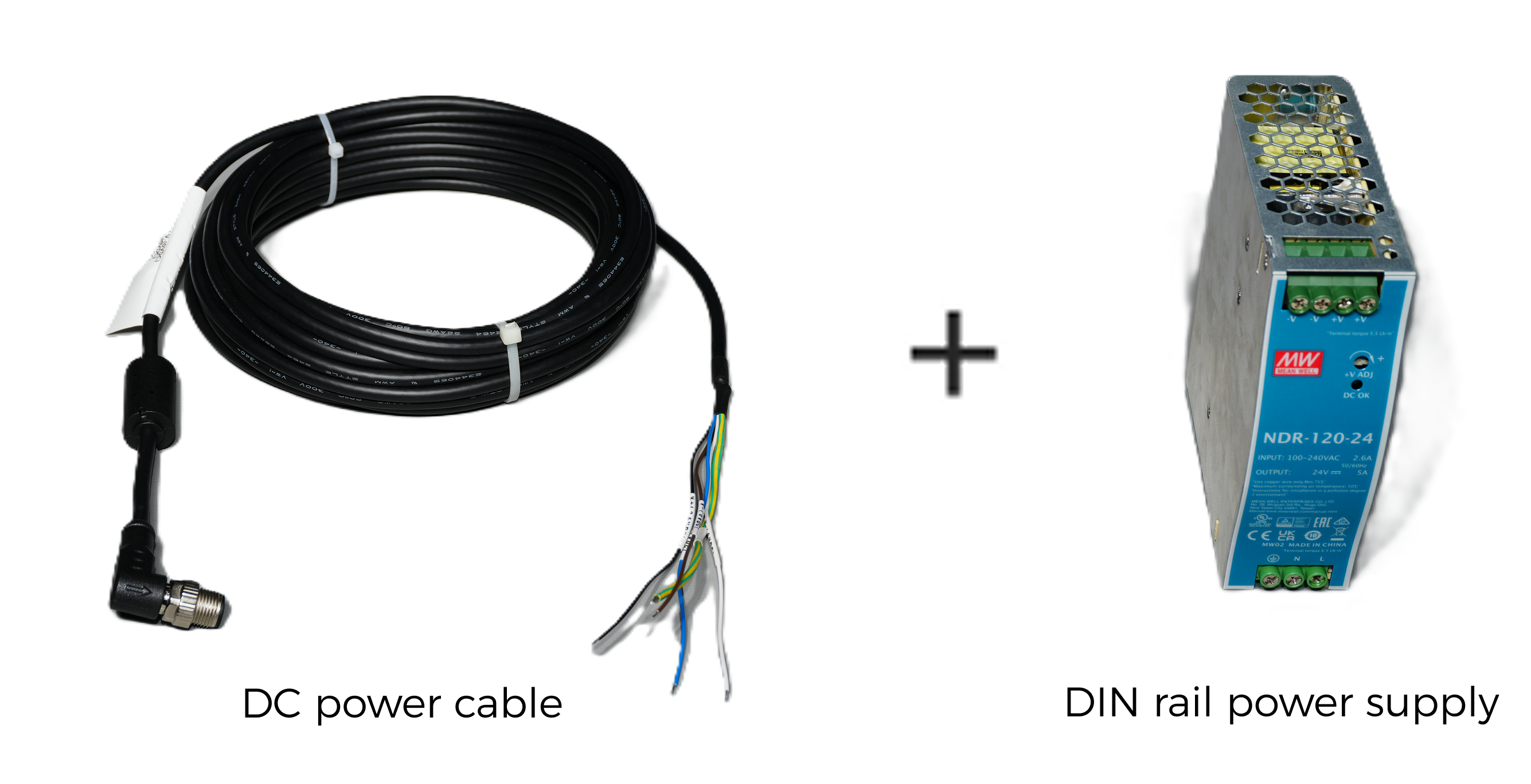

Al usar la solución de alimentación de 24 V CC, el módulo de alimentación consta del cable de alimentación CC de cámara y un dispositivo de la fuente de alimentación CC (como una fuente de alimentación en carril DIN).
Cable de alimentación CC
La cámara debe usar el cable de alimentación CC proporcionado por Mech-Mind. Mech-Mind ofrece cables de alimentación CC con conectores M12 en dos tipos: rectos y acodados, y con varias longitudes disponibles. Seleccione el modelo de cable de alimentación CC que mejor se adapte a sus necesidades.
La siguiente tabla enumera la información básica de los distintos modelos de cables de alimentación de CC proporcionados por Mech-Mind.
| Modelo | Tipo de conector | Longitud |
|---|---|---|
CBL-PWR-5M |
Conector recto |
5 m |
CBL-PWR-10M |
Conector recto |
10 m |
CBL-PWR-15M |
Conector recto |
15 m |
CBL-PWR-20M |
Conector recto |
20 m |
CBL-PWR-30M |
Conector recto |
30 m |
CBL-PWR-5M-LU |
Conector acodado |
5 m |
CBL-PWR-10M-LU |
Conector acodado |
10 m |
CBL-PWR-15M-LU |
Conector acodado |
15 m |
CBL-PWR-20M-LU |
Conector acodado |
20 m |
CBL-PWR-30M-LU |
Conector acodado |
30 m |
|
Para obtener más información sobre el cable de alimentación CC, consulte el capítulo Especificaciones Técnicas de Cable de Alimentación CC. |
Dispositivo de la Fuente de Alimentación CC
Para el dispositivo de la fuente de alimentación CC, se recomienda usar la fuente de alimentación en carril DIN proporcionada por Mech-Mind. También puede elegir otras fuentes de alimentación en carril DIN o dispositivos de la fuente de alimentación CC que cumpla las normas de seguridad relativas. La siguiente tabla enumera la información básica de los distintos modelos de fuente de alimentación en carril DIN proporcionados por Mech-Mind.
| Modelo | NDR-120-24 | |
|---|---|---|
Salida |
Voltaje de CC |
24 V |
Corriente nominal |
5 A |
|
Potencia nominal |
120 W |
|
Alimentación |
Rango de voltaje |
90 a 264 V CA |
|
Solución de Alimentación de Adaptador de Corriente

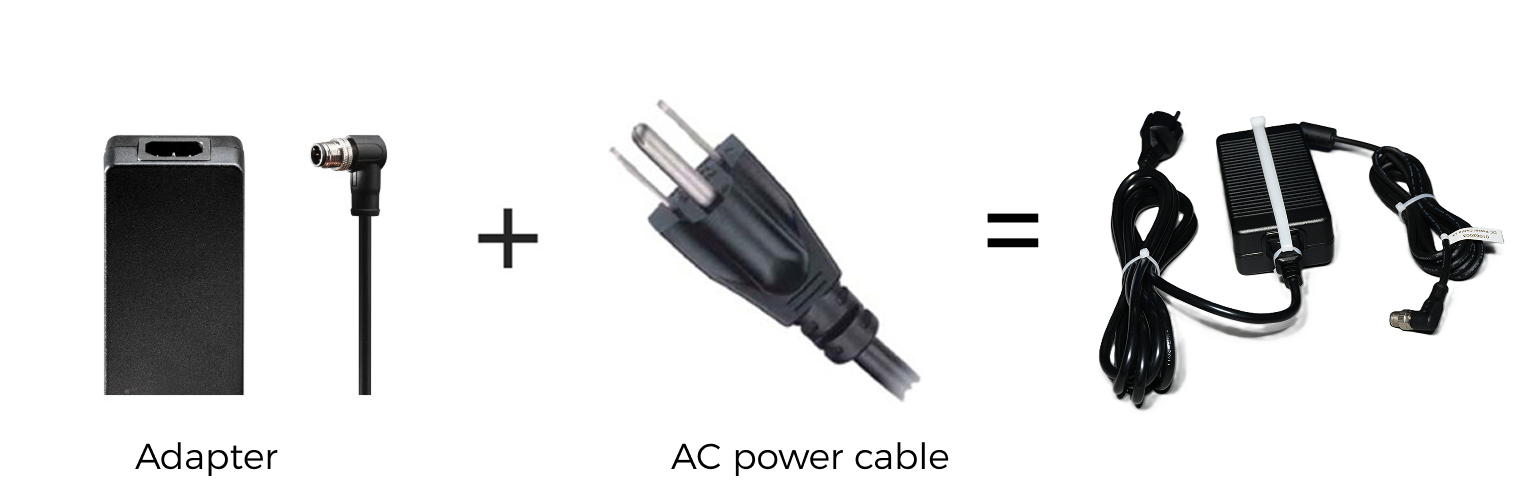

En la solución de alimentación de adaptadores de corriente, el módulo de alimentación consta del adaptador y el cable de alimentación CA. Mech-Mind proporciona conjuntos de adaptador de corriente con cables de alimentación CA. Seleccione la longitud apropiada según la necesidad real.
La siguiente tabla enumera la información básica de los distintos modelos de adaptador de corriente y cable de alimentación CA proporcionados por Mech-Mind.
| Imagen | Modelo | Longitud de cable del adaptador | Longitud de cable de alimentación de CA | Longitud en total |
|---|---|---|---|---|
|

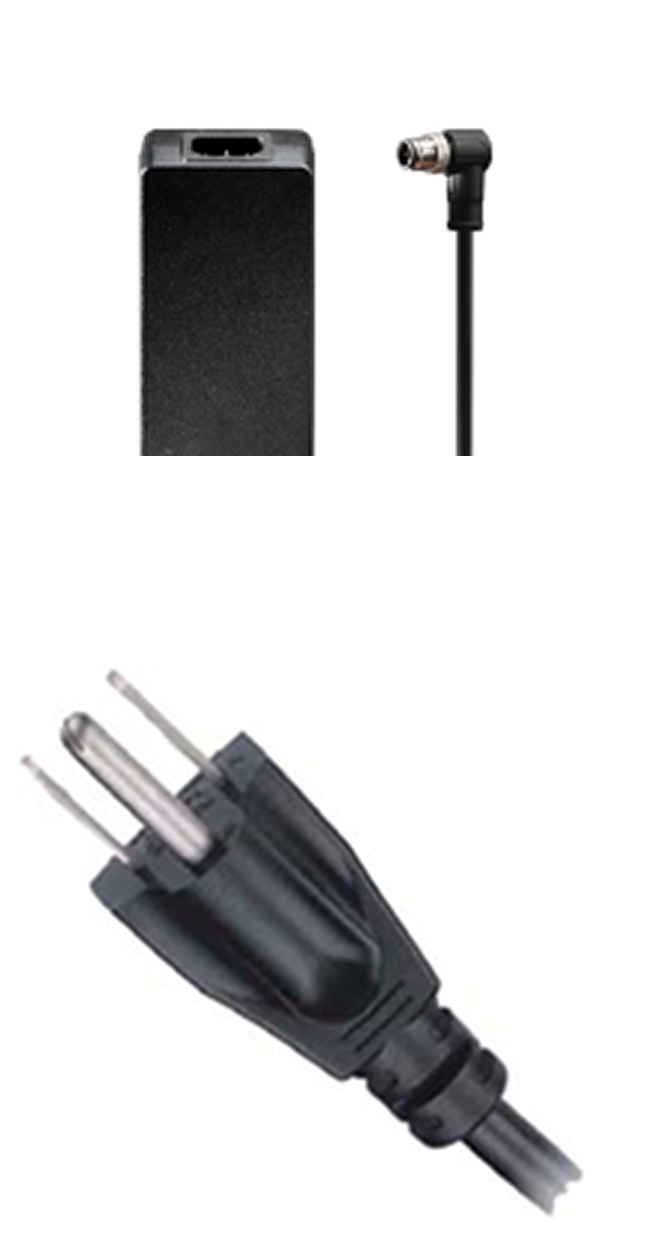

L6L1-3 US-DC24V-M12-4PIN Adapter Cable (enchufe estándar americano) |
3 m |
3 m |
6 m |
|

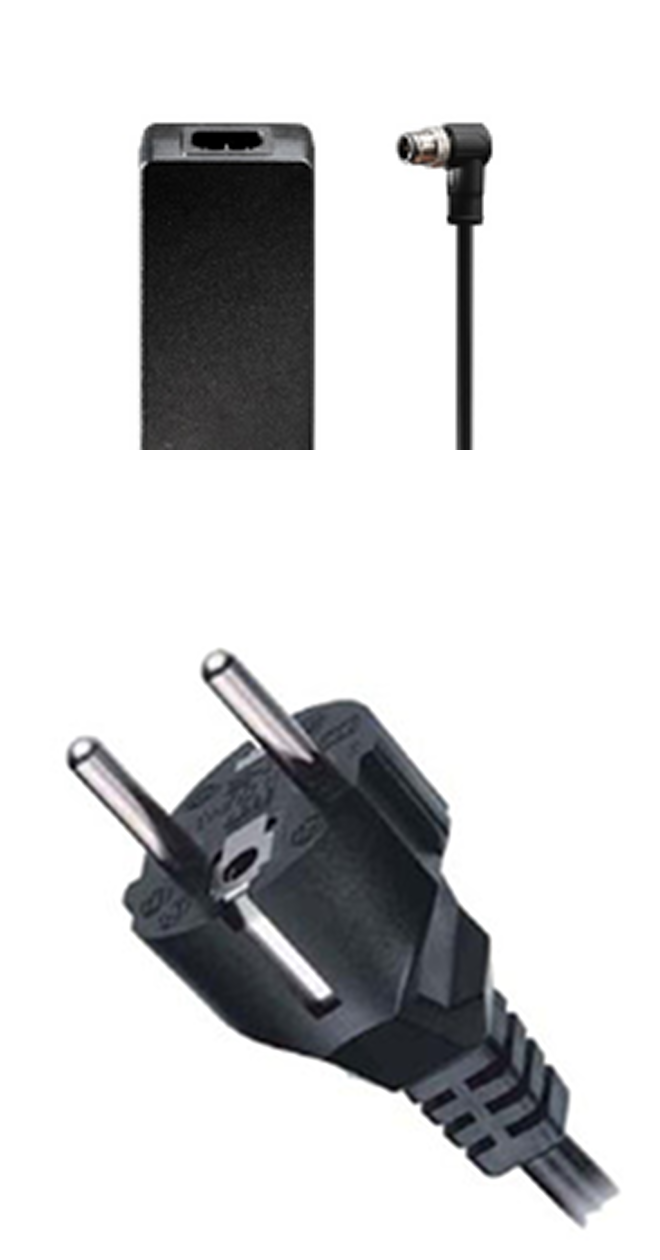

L6L1-3 EU-DC24V-M12-4PIN Adapter Cable (enchufe estándar europeo) |
3 m |
3 m |
6 m |
|

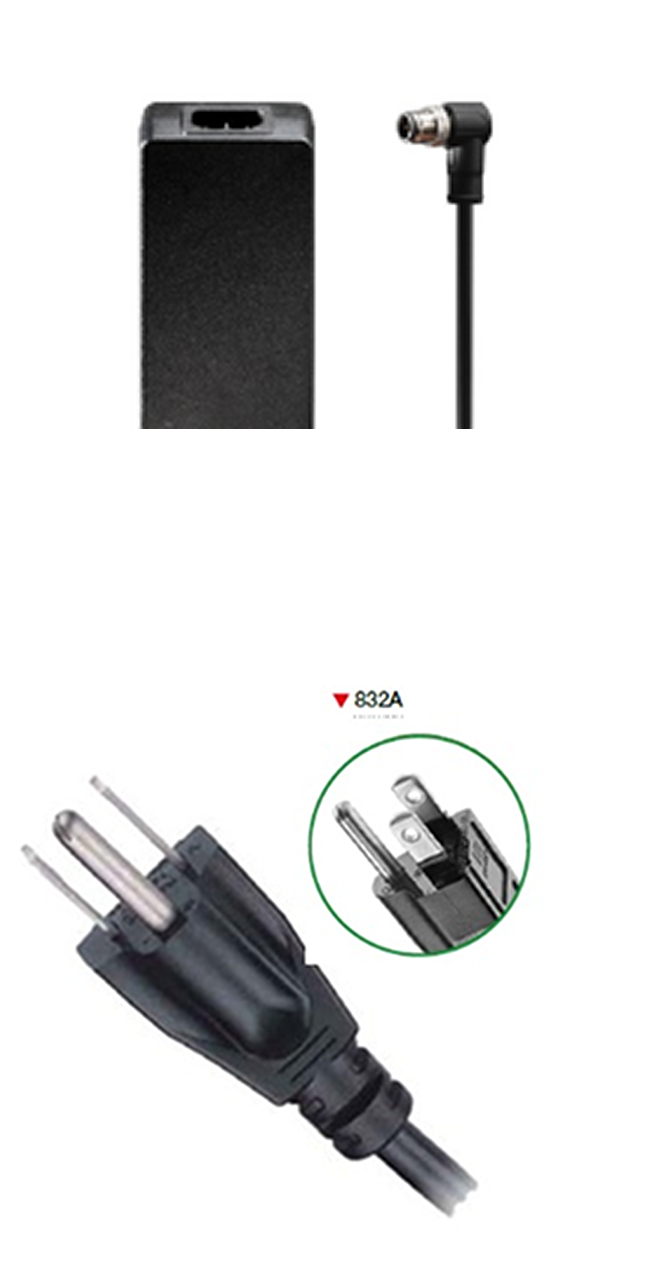

L6L1-3 JP-DC24V-M12-4PIN Adapter Cable (enchufe estándar japonés) |
3 m |
3 m |
6 m |
|

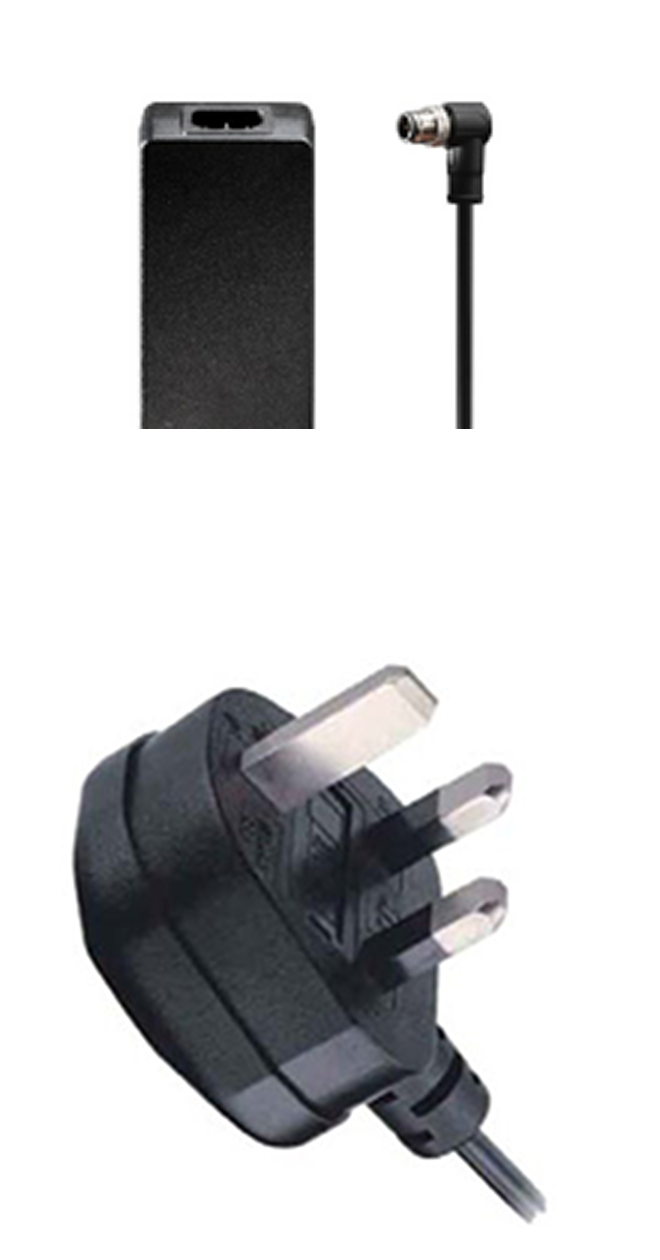

L6L1-3 UK-DC24V-M12-4PIN Adapter Cable (enchufe estándar del Reino Unido) |
3 m |
3 m |
6 m |
|
Selección de Cable Ethernet

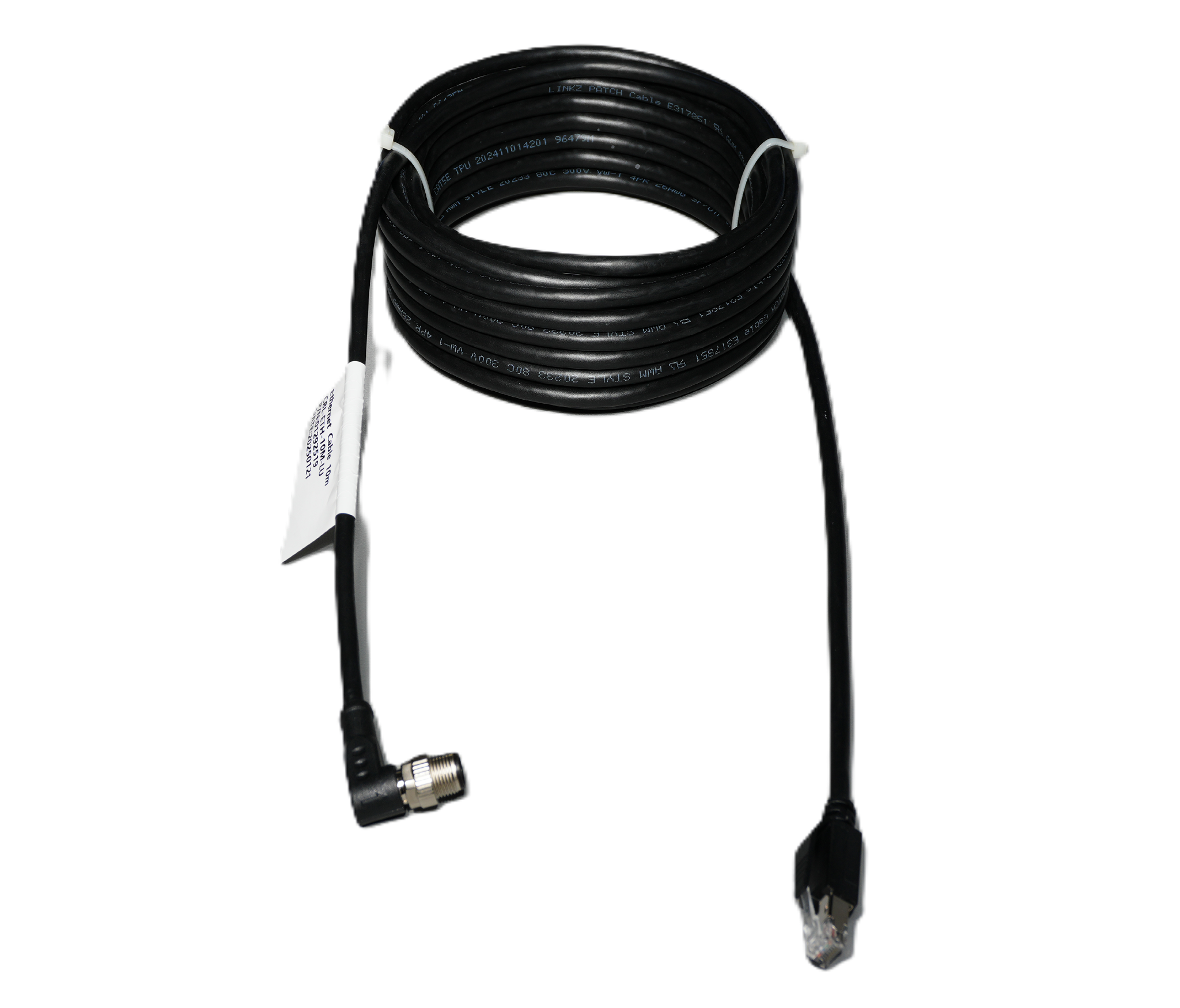

La cámara debe usar el cable Ethernet proporcionado por Mech-Mind. Mech-Mind ofrece cables Ethernet con conectores M12 en dos tipos: rectos y acodados, y con varias longitudes disponibles. Seleccione el modelo de cable Ethernet que mejor se adapte a sus necesidades.
La siguiente tabla enumera la información básica de los distintos modelos de cables Ethernet proporcionados por Mech-Mind.
| Modelo | Tipo de conector | Longitud |
|---|---|---|
CBL-ETH-5M |
Conector recto |
5 m |
CBL-ETH-10M |
Conector recto |
10 m |
CBL-ETH-15M |
Conector recto |
15 m |
CBL-ETH-20M |
Conector recto |
20 m |
CBL-ETH-30M |
Conector recto |
30 m |
CBL-ETH-5M-LU |
Conector acodado |
5 m |
CBL-ETH-10M-LU |
Conector acodado |
10 m |
CBL-ETH-15M-LU |
Conector acodado |
15 m |
CBL-ETH-20M-LU |
Conector acodado |
20 m |
CBL-ETH-30M-LU |
Conector acodado |
30 m |
|
Para obtener más información sobre el cable Ethernet, consulte el capítulo Especificaciones Técnicas de Cable Ethernet. |
Selección de Tabla de Calibración
Seleccione la tabla de calibración adecuada según el modelo de cámara y la distancia de trabajo real.
|
Para confirmar el modelo de cámara, consulte el capítulo ¿Cómo se Lee el Número Serial de una Cámara?. Si aún no puede confirmar el modelo de cámara, contacte con el Soporte Técnico de Mech-Mind. |
| Modelo | Distancia de trabajo (mm) | Modelo recomendado |
|---|---|---|
UHP-140-GL |
300±20 |
OCB-005 |
NANO-GL |
300 a 600 |
CGB-020 |
NANO ULTRA-GL |
250 a 500 |
CGB-020 |
PRO S-GL |
500 a 800 |
CGB-020 |
800 a 1000 |
CGB-035 |
|
PRO M-GL |
1000 a 1500 |
CGB-035 |
1500 a 2000 mm |
CGB-050 |
|
LSR S-GL |
500 a 1000 mm |
CGB-035 |
1000 a 1500 |
CGB-050 |
|
LSR L-GL |
1200 a 3000 mm |
CGB-050 |
DEEP-GL |
1200 a 3500 |
CGB-050 |
PRO XS-GL |
300 a 600 |
CGB-020 |
Log S |
500 a 800 |
CGB-020 |
800 a 1000 |
CGB-035 |
|
Log M |
1000 a 1500 |
CGB-035 |
1500 a 2000 mm |
CGB-050 |
|
Laser L Enhanced |
1500 a 3000 |
CGB-050 |
|
Para obtener información detallada sobre la tabla de calibración, consulte el capítulo camera-calibration-board.adoc#calibration-board-type. |
