동적 ROI
개요
동적 ROI는 대상 물체가 스캔 방향에서 보이는 형상 변화에 따라 ROI 위치를 동적으로 조정하여, 전체 스캔 과정에서 ROI가 항상 목표 영역을 덮도록 하는 기능입니다.
대상 물체가 스캔 방향상의 서로 다른 위치에서 높이 변화가 크면, 고정 ROI로는 목표 영역을 완전히 덮지 못하거나 불필요한 영역이 많이 포함될 수 있습니다. 이 경우 동적 ROI를 사용하면 목표 프로파일을 완전히 덮으면서 불필요한 영역을 줄여 스캔 효율을 높일 수 있습니다.
사용 방법
다음 단계에 따라 동적 ROI 구성 창을 열 수 있습니다:
-
스캔 모드에서 파라미터 영역의 ROI에 있는 모드를 동적으로 설정하십시오.
-
ROI 편집 오른쪽의 편집 버튼을 클릭하여 동적 ROI 구성 창을 여십시오.
사용 방법
| 동적 ROI를 구성하기 전에 먼저 전체 목표 영역이 포함된 포인트 클라우드 데이터를 획득한 다음 동적 ROI 편집 창으로 들어갑니다. |
구성 창으로 들어가면 화면은 주로 다음 영역으로 구성됩니다:
| 번호 | 기능 영역 | 설명 |
|---|---|---|
1 |
포인트 클라우드 YZ 직교 뷰 |
대상 물체가 스캔 방향에서 보이는 형상 변화를 확인하는 데 사용하며, 이 뷰에서 knee point 위치를 조정할 수 있습니다. |
2 |
knee point가 위치한 행의 X-Z ROI 뷰 |
현재 knee point에 해당하는 ROI 범위를 확인하는 데 사용하며, 이 뷰에서 ROI 파라미터를 설정할 수 있습니다. |
3 |
파라미터 영역 |
knee points 수, knee point 위치 및 ROI 파라미터를 설정하고 동적 ROI 효과를 미리볼 때 사용합니다. |
대상 물체의 형상 변화에 따라 다음 단계에 따라 동적 ROI를 구성하십시오:
-
knee points 수를 설정합니다.
오른쪽 knee points 구성 영역에서 knee points 수를 설정하십시오. knee points은(는) 서로 다른 스캔 위치에서 ROI의 위치 변화를 정의하는 데 사용됩니다. 대상 물체의 형상 변화에 따라 서로 다른 개수의 knee points을(를) 설정할 수 있습니다.
-
knee points 위치를 조정합니다.
포인트 클라우드 YZ 직교 뷰에서 대상 knee points을(를) 선택한 후 드래그하여 라인 인덱스와 Z축 중심 위치를 조정하십시오.
파라미터 설명 라인 인덱스
해당 knee points의 스캔 방향상 위치를 조정하십시오.
Z축 중심 위치
해당 위치에서 ROI 중심의 높이를 조정하십시오.
-
ROI 범위를 설정합니다.
ROI 구성 영역에서 다음 파라미터를 설정하십시오(모든 knee points에 적용됨):
파라미터 설명 X축 너비
ROI의 X 방향 너비를 조정합니다.
X축 시작 위치
ROI의 X 방향 시작 위치를 조정합니다.
Z축 높이
ROI의 Z 방향 높이를 조정합니다.
파라미터를 조정하면 왼쪽과 가운데 뷰가 동시에 업데이트되어 ROI 변화 효과를 확인할 수 있습니다.
-
동적 ROI 효과를 미리봅니다.

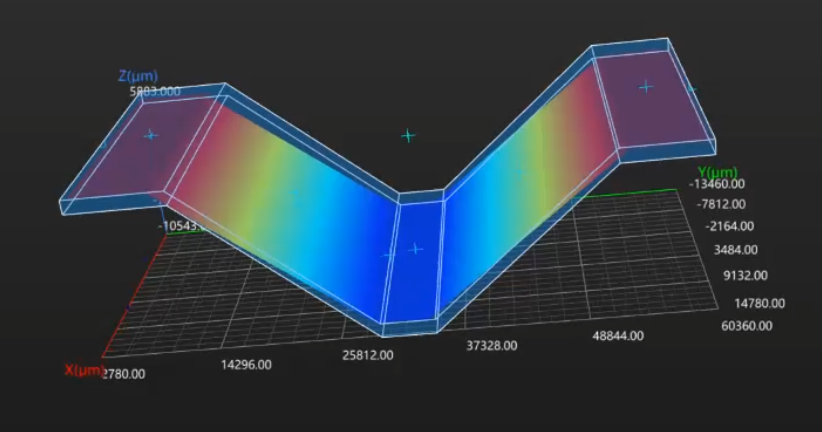

동적 ROI 미리보기를 클릭하여 동적 ROI에 대응하는 3D 포인트 클라우드 바운딩 박스를 생성하고, 이 바운딩 박스가 목표 영역을 완전히 덮는지 확인하십시오.
커버 범위가 요구 사항에 맞지 않으면 미리보기 종료를 클릭한 후 knee points 또는 ROI 파라미터를 계속 조정하고 다시 미리보십시오.
-
설정을 적용합니다.
결과가 예상과 일치하는지 확인한 후 적용을 클릭하여 구성을 저장하십시오.
