LNX-7000 시리즈

현재 사전 릴리스 버전 (2.6.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

기술 사양

모델	LNX-7030-GL	LNX-7045-GL	LNX-7080-GL
프로파일당 데이터 포인트 수	3200
스캔 속도⁽¹⁾	모드1: 20\~49kHz; 모드2: 13.5~49kHz; 모드3: 2~49kHz
기준 거리	60mm	65mm	135mm
측정 범위	Z축	21mm	31mm	70mm
X축	가까운 쪽	30mm	39mm	68mm
기준 거리	33mm	45mm	80mm
먼 쪽	37mm	52mm	97mm
X축 분해능 ⁽²⁾	11μm（9.5μm~11.5μm）	15μm（12μm~16μm）	25μm（21μm~30μm）
Z축 해상도 ⁽³⁾	1.9μm（1.5μm~2.3μm）	2.6μm（2.0μm~3.4μm）	5.9μm（4.0μm~8.7μm）
Z축 반복 정밀도	0.2μm	0.3μm	0.5μm
Z축 선형성	± 0.01% of F.S.	± 0.015% of F.S.
무게	0.95kg	0.95kg	1.0kg
치수	145 × 57 × 95mm	145 × 57 × 95mm	159 × 57 × 95mm
광원	블루 레이저(405nm)
레이저 등급	Class 2M
카메라 각도⁽⁴⁾	30°	30°	25°
작업 온도 ⁽⁵⁾	0~45℃
작업 습도	25%~85%, 비응결
보관 온도	-30~70℃
보호 등급⁽⁶⁾	IP67
충격 내성	15g, 펄스 폭 6ms, 각 축 방향 4000회, 총 24000회, IEC 60068-2-27 표준 준수
진동 내구성	10~57 Hz, 1.5 mm 피크-투-피크, 각 축 방향 3시간, IEC 60068-2-6 표준 준수
ESD 보호	접촉 방전 4kV, 공기 방전 8kV, IEC 61000-4-2 표준 준수
EFT 보호	전원 단자 ±2kV, 신호 단자 ±1kV, 펄스 반복 주파수 5kHz/100kHz, IEC 61000-4-4 표준 준수
냉각 방식	패시브
케이블	DC 전원 & I/O 케이블, 네트워크 케이블
통신 인터페이스	기가비트 이더넷
입력 전압	24 VDC
피크 전력	≤25W
I/O 인터페이스	트리거 입력, 엔코더 입력, 디지털 출력 및 구성 가능 I/O

모델

LNX-7030-GL

LNX-7045-GL

LNX-7080-GL

프로파일당 데이터 포인트 수

3200

스캔 속도⁽¹⁾

모드1: 20\~49kHz; 모드2: 13.5~49kHz; 모드3: 2~49kHz

기준 거리

60mm

65mm

135mm

측정 범위

Z축

21mm

31mm

70mm

X축

가까운 쪽

30mm

39mm

68mm

기준 거리

33mm

45mm

80mm

먼 쪽

37mm

52mm

97mm

X축 분해능 ⁽²⁾

11μm（9.5μm~11.5μm）

15μm（12μm~16μm）

25μm（21μm~30μm）

Z축 해상도 ⁽³⁾

1.9μm（1.5μm~2.3μm）

2.6μm（2.0μm~3.4μm）

5.9μm（4.0μm~8.7μm）

Z축 반복 정밀도

0.2μm

0.3μm

0.5μm

Z축 선형성

± 0.01% of F.S.

± 0.015% of F.S.

무게

0.95kg

1.0kg

치수

145 × 57 × 95mm

159 × 57 × 95mm

광원

블루 레이저(405nm)

레이저 등급

Class 2M

카메라 각도⁽⁴⁾

30°

25°

작업 온도 ⁽⁵⁾

0~45℃

작업 습도

25%~85%, 비응결

보관 온도

-30~70℃

보호 등급⁽⁶⁾

IP67

충격 내성

15g, 펄스 폭 6ms, 각 축 방향 4000회, 총 24000회, IEC 60068-2-27 표준 준수

진동 내구성

10~57 Hz, 1.5 mm 피크-투-피크, 각 축 방향 3시간, IEC 60068-2-6 표준 준수

ESD 보호

접촉 방전 4kV, 공기 방전 8kV, IEC 61000-4-2 표준 준수

EFT 보호

전원 단자 ±2kV, 신호 단자 ±1kV, 펄스 반복 주파수 5kHz/100kHz, IEC 61000-4-4 표준 준수

냉각 방식

패시브

케이블

DC 전원 & I/O 케이블, 네트워크 케이블

통신 인터페이스

기가비트 이더넷

입력 전압

24 VDC

피크 전력

≤25W

I/O 인터페이스

트리거 입력, 엔코더 입력, 디지털 출력 및 구성 가능 I/O

[1] 스캔 속도는ROI설정과 관련이 있습니다. Z축 측정 범위를 줄이면 스캔 속도를 높일 수 있습니다. 모드 1, 모드 2, 모드 3은 각각 ROI 설정이 동적 ROI, 고정 다중 창 ROI, 고정 단일 창 ROI일 때의 스캔 속도에 해당합니다.

[2] 표의 수치는 기본 X축 분해능이며, 괄호 안은 Z축 측정 범위에서 근측부터 원측까지 대응되는 X축 분해능 범위입니다.

[3] 표의 수치는 기준 거리에서의 Z축 해상도이며, 괄호 안의 수치는 Z축 측정 범위에서 근측부터 원측까지에 해당하는 Z축 해상도 범위입니다.

[4] 시야(FOV) 다이어그램을 참조하십시오.

[5] 높은 온도 환경에서 사용할 때는 방열이 원활하도록 하고 브래킷을 설치해야 합니다. 방열 조치에 대한 자세한 내용은 온라인 사용자 매뉴얼을 참조하십시오.

[6] IEC 60529 표준에 근거하여 테스트한 결과입니다. 그중에 6은 방진 등급이고 7은 방수 등급입니다.

모델	LNX-7150-GL	LNX-7300-GL	LNX-7600-GL
프로파일당 데이터 포인트 수	3200
스캔 속도⁽¹⁾	모드1: 20\~49kHz; 모드2: 13.5~49kHz; 모드3: 2~49kHz
기준 거리	160mm	300mm	500mm
측정 범위	Z축	140mm	310mm	650mm
X축	가까운 쪽	120mm	185mm	334mm
기준 거리	152mm	254mm	470mm
먼 쪽	210mm	400mm	825mm
X축 분해능 ⁽²⁾	50μm（38μm~66μm）	80μm（58μm~125μm）	150μm（105μm~258μm）
Z축 해상도 ⁽³⁾	10.4μm（6.3μm~20μm）	22.5μm（11.8μm~56.9μm）	43μm（19.2μm~136.1μm）
Z축 반복 정밀도	1.2μm	2μm	6μm
Z축 선형성	± 0.015% of F.S.	± 0.02% of F.S.
무게	1.1kg	1.2kg	1.4kg
치수	177 × 55 × 95mm	199 × 55 × 95mm	300 × 57 × 95mm
광원	블루 레이저(405nm)	레드 레이저(660nm)
레이저 등급	Class 2M	Class 3R
카메라 각도⁽⁴⁾	27°	21°	23°
작업 온도 ⁽⁵⁾	0~45℃
작업 습도	25%~85%, 비응결
보관 온도	-30~70℃
보호 등급⁽⁶⁾	IP67
충격 내성	15g, 펄스 폭 6ms, 각 축 방향 4000회, 총 24000회, IEC 60068-2-27 표준 준수
진동 내구성	10~57 Hz, 1.5 mm 피크-투-피크, 각 축 방향 3시간, IEC 60068-2-6 표준 준수
ESD 보호	접촉 방전 4kV, 공기 방전 8kV, IEC 61000-4-2 표준 준수
EFT 보호	전원 단자 ±2kV, 신호 단자 ±1kV, 펄스 반복 주파수 5kHz/100kHz, IEC 61000-4-4 표준 준수
냉각 방식	패시브
케이블	DC 전원 & I/O 케이블, 네트워크 케이블
통신 인터페이스	기가비트 이더넷
입력 전압	24 VDC
피크 전력	≤25W
I/O 인터페이스	트리거 입력, 엔코더 입력, 디지털 출력 및 구성 가능 I/O

모델

LNX-7150-GL

LNX-7300-GL

LNX-7600-GL

프로파일당 데이터 포인트 수

3200

스캔 속도⁽¹⁾

모드1: 20\~49kHz; 모드2: 13.5~49kHz; 모드3: 2~49kHz

기준 거리

160mm

300mm

500mm

측정 범위

Z축

140mm

310mm

650mm

X축

가까운 쪽

120mm

185mm

334mm

기준 거리

152mm

254mm

470mm

먼 쪽

210mm

400mm

825mm

X축 분해능 ⁽²⁾

50μm（38μm~66μm）

80μm（58μm~125μm）

150μm（105μm~258μm）

Z축 해상도 ⁽³⁾

10.4μm（6.3μm~20μm）

22.5μm（11.8μm~56.9μm）

43μm（19.2μm~136.1μm）

Z축 반복 정밀도

1.2μm

2μm

6μm

Z축 선형성

± 0.015% of F.S.

± 0.02% of F.S.

무게

1.1kg

1.2kg

1.4kg

치수

177 × 55 × 95mm

199 × 55 × 95mm

300 × 57 × 95mm

광원

블루 레이저(405nm)

레드 레이저(660nm)

레이저 등급

Class 2M

Class 3R

카메라 각도⁽⁴⁾

27°

21°

23°

작업 온도 ⁽⁵⁾

0~45℃

작업 습도

25%~85%, 비응결

보관 온도

-30~70℃

보호 등급⁽⁶⁾

IP67

충격 내성

15g, 펄스 폭 6ms, 각 축 방향 4000회, 총 24000회, IEC 60068-2-27 표준 준수

진동 내구성

10~57 Hz, 1.5 mm 피크-투-피크, 각 축 방향 3시간, IEC 60068-2-6 표준 준수

ESD 보호

접촉 방전 4kV, 공기 방전 8kV, IEC 61000-4-2 표준 준수

EFT 보호

전원 단자 ±2kV, 신호 단자 ±1kV, 펄스 반복 주파수 5kHz/100kHz, IEC 61000-4-4 표준 준수

냉각 방식

패시브

케이블

DC 전원 & I/O 케이블, 네트워크 케이블

통신 인터페이스

기가비트 이더넷

입력 전압

24 VDC

피크 전력

≤25W

I/O 인터페이스

트리거 입력, 엔코더 입력, 디지털 출력 및 구성 가능 I/O

[2] 표의 수치는 기본 X축 분해능이며, 괄호 안은 Z축 측정 범위에서 근측부터 원측까지 대응되는 X축 분해능 범위입니다.

[3] 표의 수치는 기준 거리에서의 Z축 해상도이며, 괄호 안의 수치는 Z축 측정 범위에서 근측부터 원측까지에 해당하는 Z축 해상도 범위입니다.

[4] 시야(FOV) 다이어그램을 참조하십시오.

[6] IEC 60529 표준에 근거하여 테스트한 결과입니다. 그중에 6은 방진 등급이고 7은 방수 등급입니다.

시야(FOV)

LNX-7030-GL

단위 : mm

LNX-7045-GL

단위 : mm

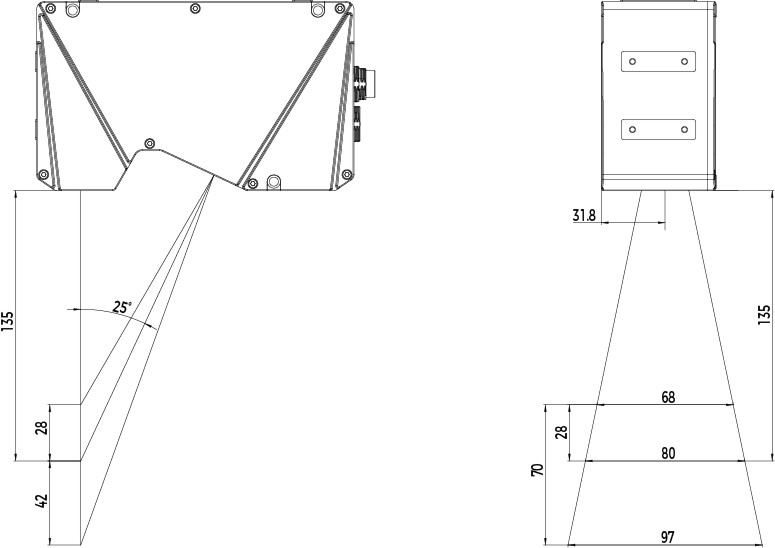

LNX-7080-GL

단위 : mm

LNX-7150-GL

단위 : mm

LNX-7300-GL

단위 : mm

LNX-7600-GL

단위 : mm

발산각

모델	발산각 (α)	공차/허용 오차
LNX-7030-GL	41–45mm@50mm 45–49mm@60mm 49-52mm@71mm	-
LNX-7045-GL	46°	±2°
LNX-7080-GL	46°	±2°
LNX-7150-GL	62°	±3°
LNX-7300-GL	62°	±3°
LNX-7600-GL	60°	±2°

모델

발산각 (α)

공차/허용 오차

LNX-7030-GL

41–45mm@50mm

45–49mm@60mm

49-52mm@71mm

LNX-7045-GL

46°

±2°

LNX-7080-GL

46°

±2°

LNX-7150-GL

62°

±3°

LNX-7300-GL

62°

±3°

LNX-7600-GL

60°

±2°

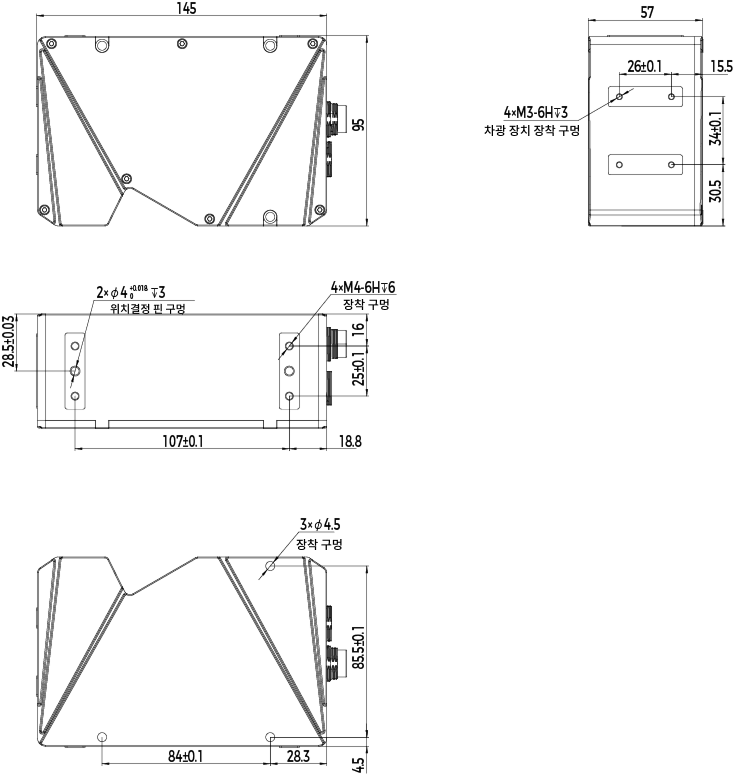

치수

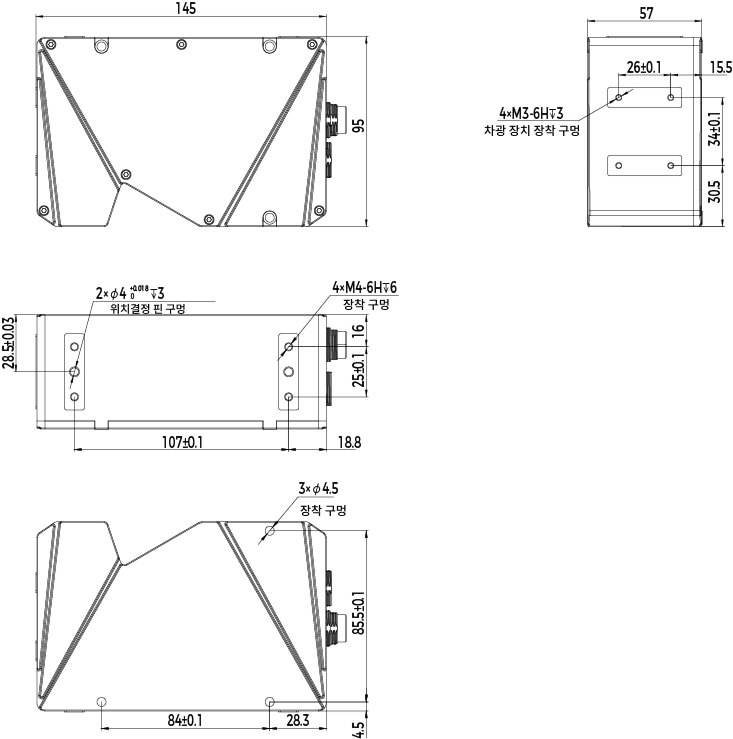

LNX-7030-GL

단위 : mm

LNX-7045-GL

단위 : mm

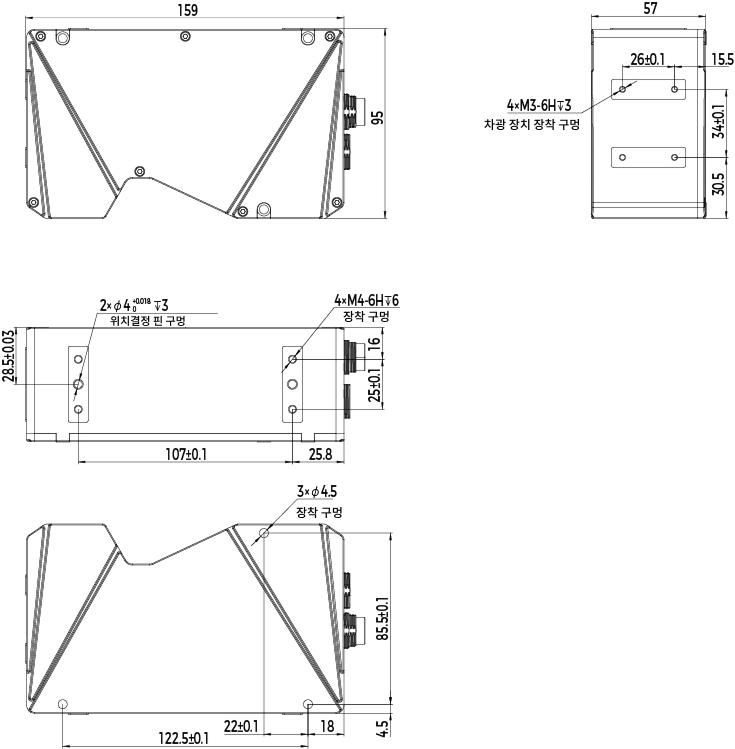

LNX-7080-GL

단위 : mm

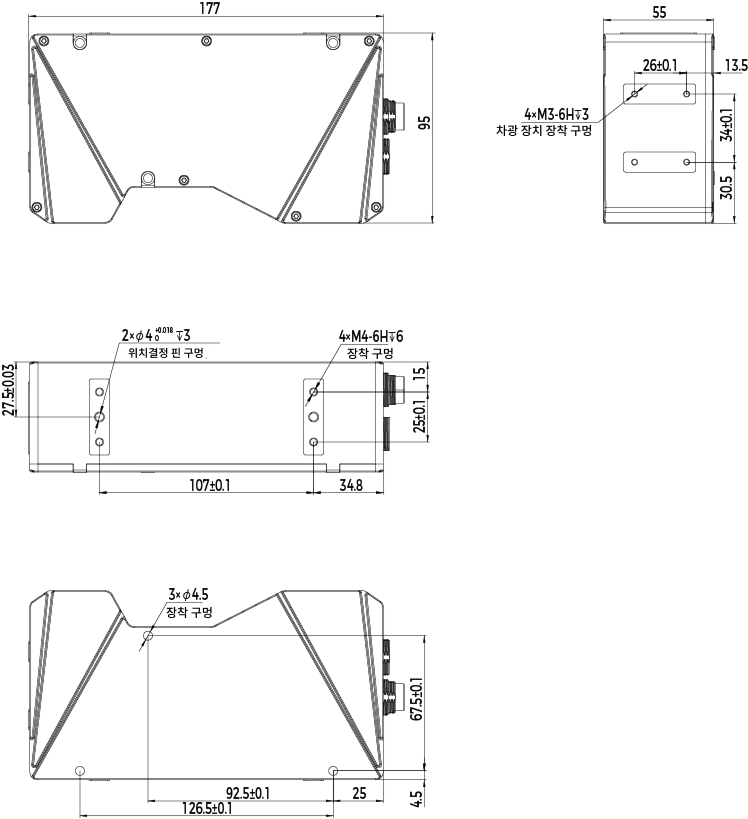

LNX-7150-GL

단위 : mm

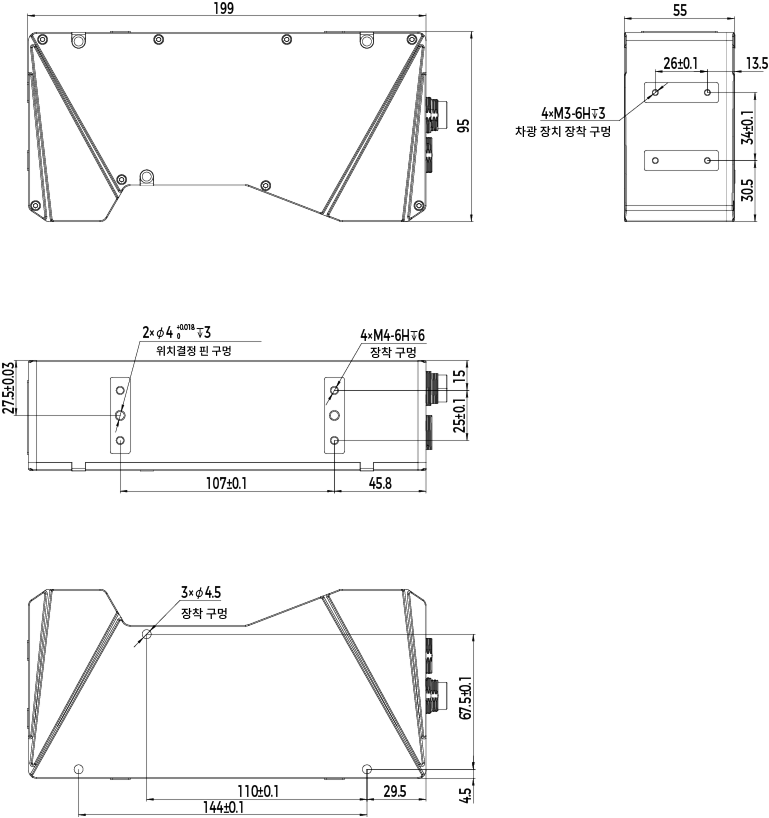

LNX-7300-GL

단위 : mm

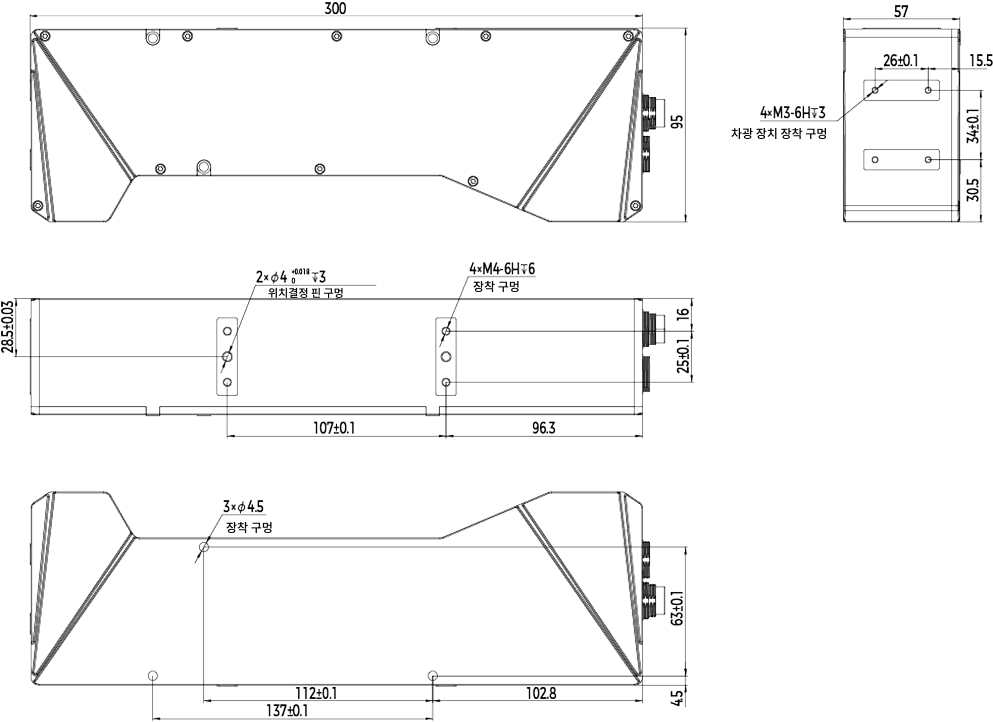

LNX-7600-GL

단위 : mm

인터페이스

전원 I/O 인터페이스

profiler dc power io cable connector

14핀 인터페이스

핀 번호	이름	설명
A	+V (24V DC)	전원
L	-V (0V DC)	전원 접지
J	Trigger_In+	외부 트리거 입력 양극
G	Trigger_In-	외부 트리거 입력 음극
R	Encoder_A+	차동 엔코더 A상 입력 양극
S	Encoder_A-	차동 엔코더 A상 입력 음극
O	Encoder_B+	차동 엔코더 B상 입력 양극
P	Encoder_B-	차동 엔코더 B상 입력 음극
M	CONFIG_IO+	구성 가능 I/O 양극
N	CONFIG_IO-	구성 가능 I/O 음극
E	Out_1+	출력 1 양극
C	Out_1-	출력 1 음극
T	Out_2+	출력 2 양극
U	Out_2-	출력 2 음극

핀 번호

이름

설명

+V (24V DC)

전원

-V (0V DC)

전원 접지

Trigger_In+

외부 트리거 입력 양극

Trigger_In-

외부 트리거 입력 음극

Encoder_A+

차동 엔코더 A상 입력 양극

Encoder_A-

차동 엔코더 A상 입력 음극

Encoder_B+

차동 엔코더 B상 입력 양극

Encoder_B-

차동 엔코더 B상 입력 음극

CONFIG_IO+

구성 가능 I/O 양극

CONFIG_IO-

구성 가능 I/O 음극

Out_1+

출력 1 양극

Out_1-

출력 1 음극

Out_2+

출력 2 양극

Out_2-

출력 2 음극

레이저 프로파일러 데이터 획득을 트리거하는 방식에 관한 더 상세한 설명은 데이터 획득을 트리거하는 방식 내용을 참조하십시오.

이더넷 인터페이스

profiler ethernet cable connector

14핀 인터페이스

핀 번호	이름	설명
M	Ethernet MX1+	이더넷 차동 신호선으로 RJ45 커넥터의 1번 핀에 해당합니다.
N	Ethernet MX1-	이더넷 차동 신호선으로 RJ45 커넥터의 2번 핀에 해당합니다.
O	Ethernet MX2+	이더넷 차동 신호선으로 RJ45 커넥터의 3번 핀에 해당합니다.
P	Ethernet MX2-	이더넷 차동 신호선으로 RJ45 커넥터의 6번 핀에 해당합니다.
R	Ethernet MX3+	이더넷 차동 신호선으로 RJ45 커넥터의 4번 핀에 해당합니다.
S	Ethernet MX3-	이더넷 차동 신호선으로 RJ45 커넥터의 5번 핀에 해당합니다.
T	Ethernet MX4+	이더넷 차동 신호선으로 RJ45 커넥터의 7번 핀에 해당합니다.
U	Ethernet MX4-	이더넷 차동 신호선으로 RJ45 커넥터의 8번 핀에 해당합니다.

핀 번호

이름

설명

Ethernet MX1+

이더넷 차동 신호선으로 RJ45 커넥터의 1번 핀에 해당합니다.

Ethernet MX1-

이더넷 차동 신호선으로 RJ45 커넥터의 2번 핀에 해당합니다.

Ethernet MX2+

이더넷 차동 신호선으로 RJ45 커넥터의 3번 핀에 해당합니다.

Ethernet MX2-

이더넷 차동 신호선으로 RJ45 커넥터의 6번 핀에 해당합니다.

Ethernet MX3+

이더넷 차동 신호선으로 RJ45 커넥터의 4번 핀에 해당합니다.

Ethernet MX3-

이더넷 차동 신호선으로 RJ45 커넥터의 5번 핀에 해당합니다.

Ethernet MX4+

이더넷 차동 신호선으로 RJ45 커넥터의 7번 핀에 해당합니다.

Ethernet MX4-

이더넷 차동 신호선으로 RJ45 커넥터의 8번 핀에 해당합니다.

이 인터페이스는 14핀 커넥터를 사용하며, 내부 8핀은 이더넷 신호 전송에 사용되고 나머지 핀은 예비로 남겨둡니다.
