LNX-7000 시리즈 방열 조치

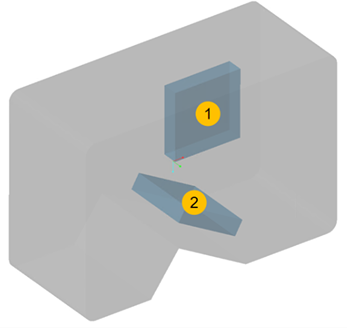

레이저 프로파일러가 데이터를 연속적으로 획득할 때, 레이저 프로파일러 내부의 데이터 처리 유닛(아래 그림 ①)과 수광 유닛(아래 그림 ②)에서 열이 발생합니다. 레이저 프로파일러가 열을 효과적으로 방출하지 못하면 과도하게 높은 온도로 인해 레이저 프로파일러에 고장이 발생할 수 있습니다.
본 장에서는 일체형 레이저 프로파일러(LNX-7000 시리즈)가 열을 효과적으로 방출할 수 있는지 평가하는 방법과 구체적인 방열 개선 조치를 설명합니다.
열 방출 조건 평가
다음 조건 중 하나라도 충족되지 않으면, 레이저 프로파일러는 자체 하우징을 통해 열을 효과적으로 방출할 수 없으므로 다음 절의 방열 개선 조치를 참조해야 합니다.
-
주변 최고 온도는 40°C 미만이어야 합니다.
-
레이저 프로파일러는 밀폐되지 않고 공기가 원활하게 흐를 수 있는 공간에 있어야 합니다.
-
레이저 프로파일러 주변 반경 3m 이내에는 고출력 전기기기, 용접 장치 등의 열원이 없어야 합니다.
-
레이저 프로파일러의 내부 온도는 75°C 미만(LNX-7600-GL의 내부 온도는 70°C 미만이어야 함)이거나, 본체 온도는 65°C 미만(LNX-7600-GL의 본체 온도는 60°C 미만이어야 함)이어야 합니다.
| 레이저 프로파일러의 본체 온도, 내부 온도 및 주변 온도 확인 방법은 레이저 프로파일러 및 주변 온도 확인 장을 참조하십시오. |
방열 개선 조치
적절한 어댑터를 사용하거나 팬을 추가하면 레이저 프로파일러의 방열 효율을 향상시켜 레이저 프로파일러의 온도를 적절한 범위에 유지할 수 있습니다.
일반적으로 적절한 어댑터를 사용하면 열전도를 통해 레이저 프로파일러의 방열 효율을 효과적으로 향상시킬 수 있습니다. 그러나 다음과 같은 상황에서는 대류를 통해 방열 효율을 더욱 높이기 위해 팬을 추가해야 합니다:
-
주변 최고 온도는 45°C를 초과합니다.
-
레이저 프로파일러의 설치 공간이 제한되어 적절한 어댑터를 사용할 수 없습니다.
-
적절한 어댑터를 사용한 후에도 레이저 프로파일러의 내부 온도 또는 본체 온도가 여전히 높습니다.
적절한 어댑터 사용
레이저 프로파일러를 적절한 어댑터에 장착하면 열전도 및 방열 면적 증가를 통해 레이저 프로파일러의 방열 효율을 효과적으로 향상시킬 수 있습니다.
측면 설치
레이저 프로파일러를 측면에 장착할 때 다음 요구 사항을 충족하는 어댑터를 사용하면 레이저 프로파일러의 효과적인 방열을 보장할 수 있습니다:
-
어댑터 재질은 금속(열전도율이 높은 알루미늄 권장)이어야 하며 두께는 5mm 이상이어야 합니다.
-

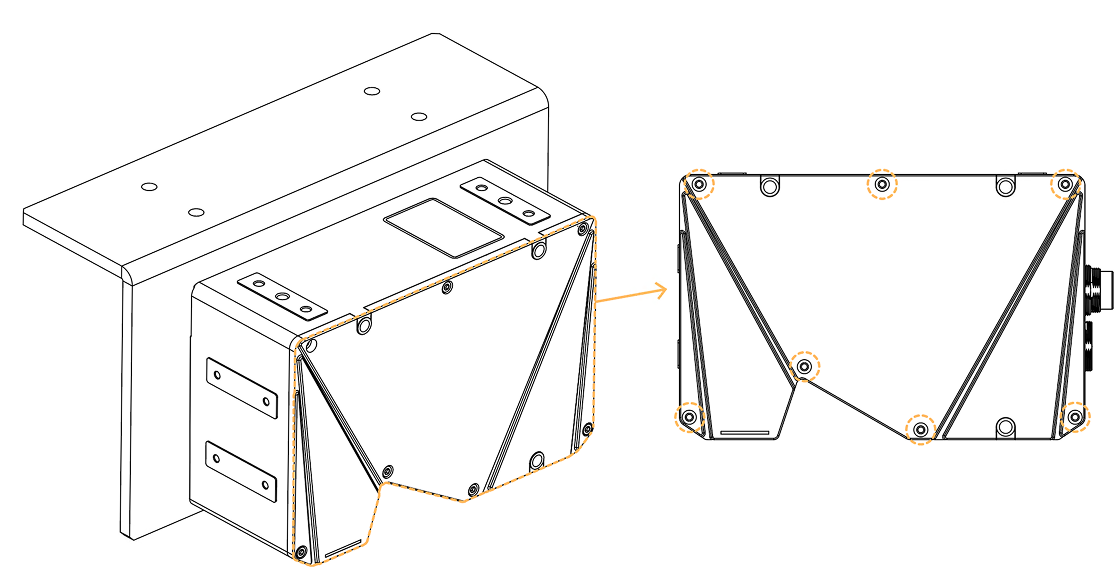

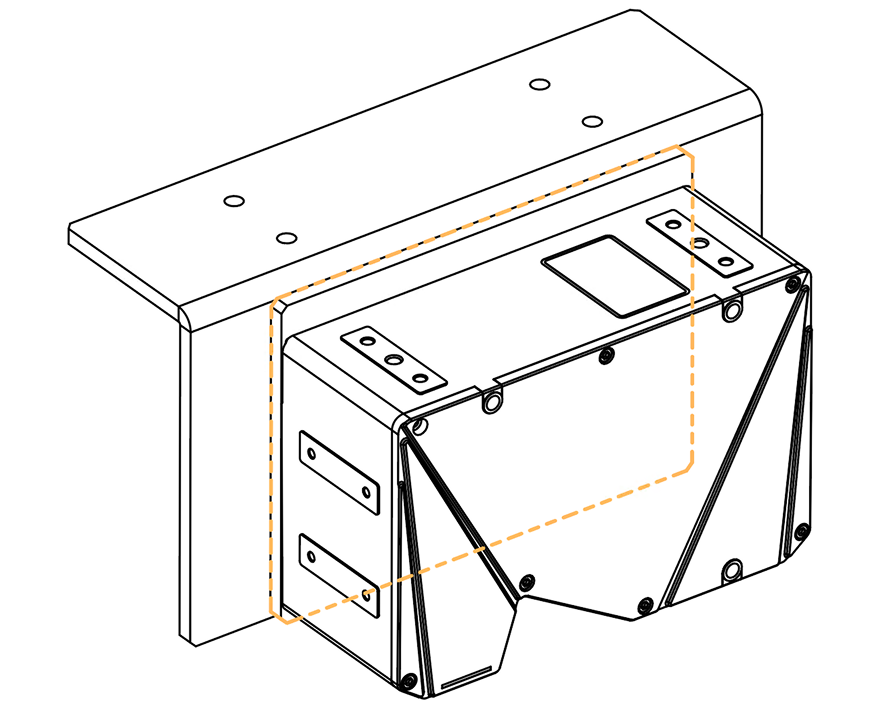

고정 나사가 없는 레이저 프로파일러의 측면(아래 그림 참조)이 어댑터에 밀착되어야 합니다.
-
어댑터와 레이저 프로파일러가 접촉하는 면적은 최소한 레이저 프로파일러 측면의 면적과 같거나 그보다 커야 합니다.
-
어댑터가 공기와 접촉하는 면적은 적어도 레이저 프로파일러 측면 면적의 3배 이상이어야 합니다.
|
어댑터가 여러 구성 요소로 이루어진 경우 다음 사항을 충족해야 합니다:
|
상기 조건을 충족하는 어댑터에 레이저 프로파일러를 장착한 후, 레이저 프로파일러 및 주변 온도 확인의 지침에 따라 레이저 프로파일러의 온도를 확인하여 효과적으로 방열할 수 있는지 확인하십시오.
상단 설치

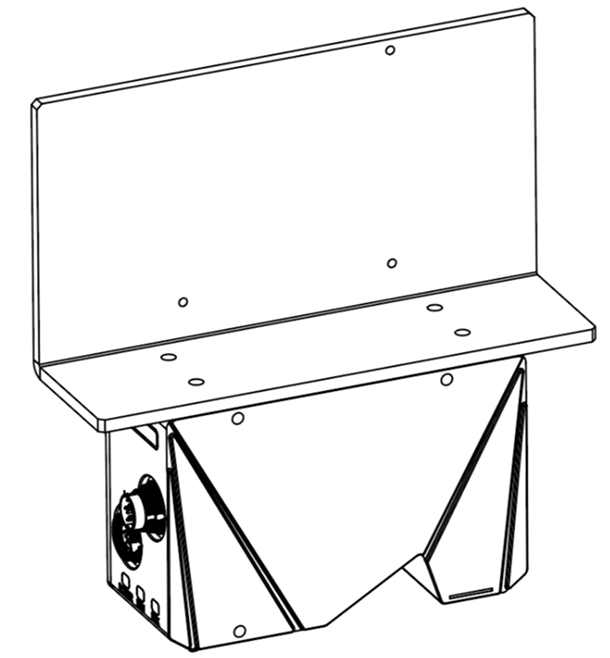

레이저 프로파일러를 상단 설치 방식으로 장착할 때 다음 요구 사항을 충족하는 어댑터를 사용하면 레이저 프로파일러가 효과적으로 방열할 수 있습니다:
-

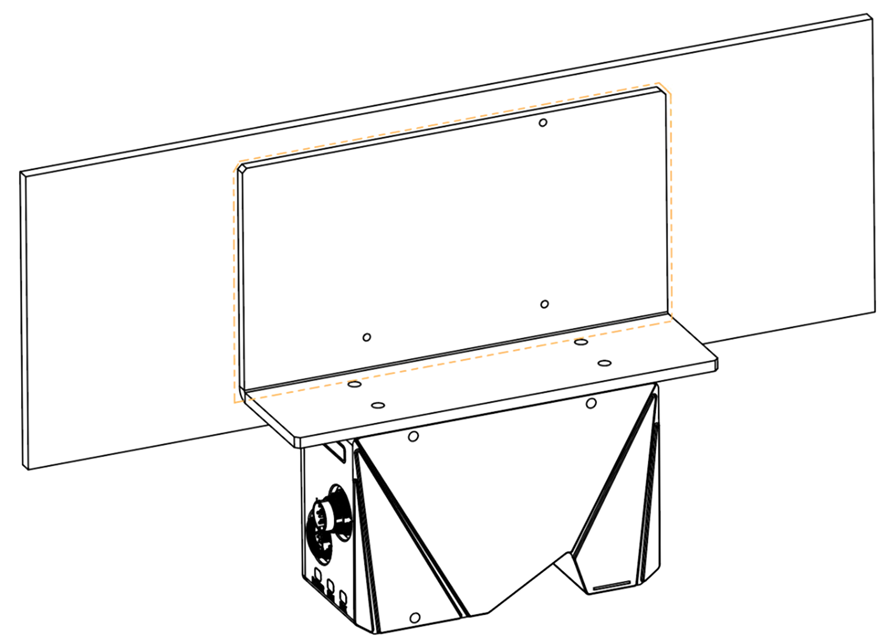

어댑터는 금속 재질이어야 하며 두께는 5mm 이상이어야 합니다.
-
레이저 프로파일러에서 발생한 열이 어댑터로 전달될 수 있도록 레이저 프로파일러와 어댑터 사이에 다음 크기의 실리콘 패드(두께 0.7mm 또는 0.8mm)를 추가하십시오.
모델
필요한 열전도 실리콘 패드
치수(mm)

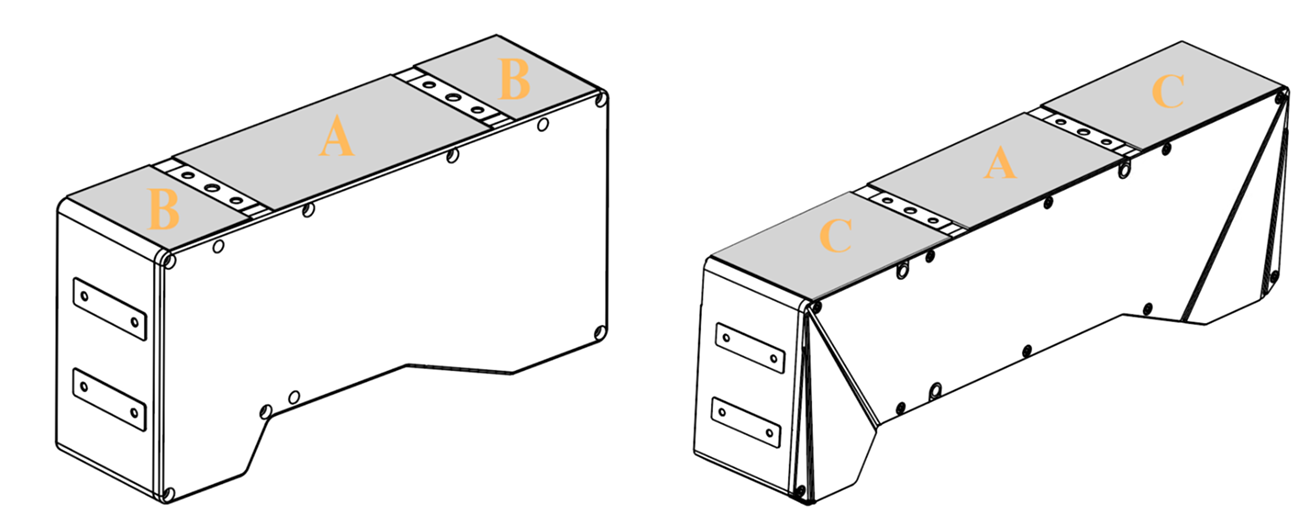

LNX-7030-GL, LNX-7045-GL, LNX-7080-GL 및 LNX-7150-GL
A
95 × 55
LNX-7300-GL
A 및 2B
-
A: 95 × 55
-
B: 35 × 55
LNX-7600-GL
A 및 2C
-
A: 95 × 55
-
C: 85 × 55
-
-
열전도 실리콘 패드는 어댑터와 완전히 밀착되어야 합니다.
-
어댑터와 열전도 실리콘 패드가 접촉하는 면적은 적어도 레이저 프로파일러의 윗면 면적과 같거나 그보다 커야 합니다.
-
어댑터가 공기와 접촉하는 면적은 적어도 레이저 프로파일러 측면 면적의 3배 이상이어야 합니다.
|
어댑터가 여러 구성 요소로 이루어진 경우 다음 사항을 충족해야 합니다:
|
상기 조건을 충족하는 어댑터에 레이저 프로파일러를 장착한 후, 레이저 프로파일러 및 주변 온도 확인의 지침에 따라 레이저 프로파일러의 온도를 확인하여 효과적으로 방열할 수 있는지 확인하십시오.
팬 추가
다음과 같은 상황에서는 대류를 통해 방열 효율을 더욱 높이기 위해 팬을 추가해야 합니다:
-
환경 최고 온도가 45℃를 초과합니다.
-
레이저 프로파일러의 설치 공간이 제한되어 적절한 어댑터를 사용할 수 없습니다.
-
적절한 어댑터를 사용한 후에도 레이저 프로파일러의 내부 온도 또는 본체 온도가 여전히 높습니다.

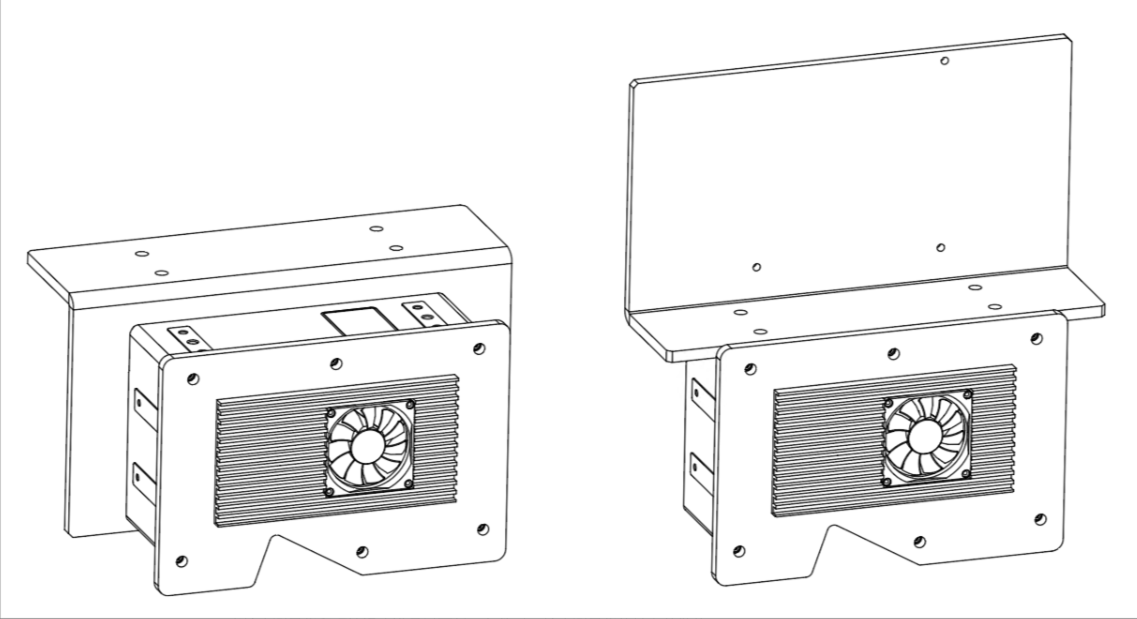

팬은 금속판에 장착해야 하며 팬과 금속판은 다음 사항을 충족해야 합니다:
-
팬의 풍량은 5CFM 이상이어야 하며, 크기는 40 × 40mm 이상을 권장합니다.
-
금속판은 두께가 5mm 이상이며 레이저 프로파일러의 측면에 장착되어야 합니다.
레이저 프로파일러를 상단 설치 방식으로 사용하는 경우, 고정 나사가 없는 레이저 프로파일러의 측면에 금속판을 장착해야 합니다.
|
상기 조건을 충족하는 어댑터에 레이저 프로파일러를 장착한 후, 레이저 프로파일러 및 주변 온도 확인의 지침에 따라 레이저 프로파일러의 온도를 확인하여 효과적으로 방열할 수 있는지 확인하십시오.
레이저 프로파일러 및 주변 온도 확인
레이저 프로파일러의 온도와 주변 온도가 다음 조건 중 하나를 충족하면 레이저 프로파일러는 효과적으로 방열할 수 있습니다:
-
레이저 프로파일러의 내부 온도는 75°C 미만(LNX-7600-GL의 내부 온도는 70°C 미만이어야 함)이어야 합니다.
-
레이저 프로파일러의 본체 온도는 65°C 미만(LNX-7600-GL의 본체 온도는 60°C 미만이어야 함)이어야 합니다.
다음 방법을 사용하여 레이저 프로파일러의 내부 온도, 본체 온도 및 주변 온도를 확인하십시오.
| 레이저 프로파일러가 1.5시간 이상 연속으로 데이터를 획득한 후 레이저 프로파일러의 내부 온도와 본체 온도를 확인해야 합니다. |
-
레이저 프로파일러 내부 온도 확인:
-
Mech-Eye Viewer에서 레이저 프로파일러를 연결합니다.
-
화면 오른쪽에서 획득 정보 탭으로 전환한 후 장치 온도 항목의 값을 확인합니다.
-
-
레이저 프로파일러 본체 온도 확인: 적외선 온도계를 사용하여 다음 단계에 따라 레이저 프로파일러의 본체 온도를 확인합니다.
-

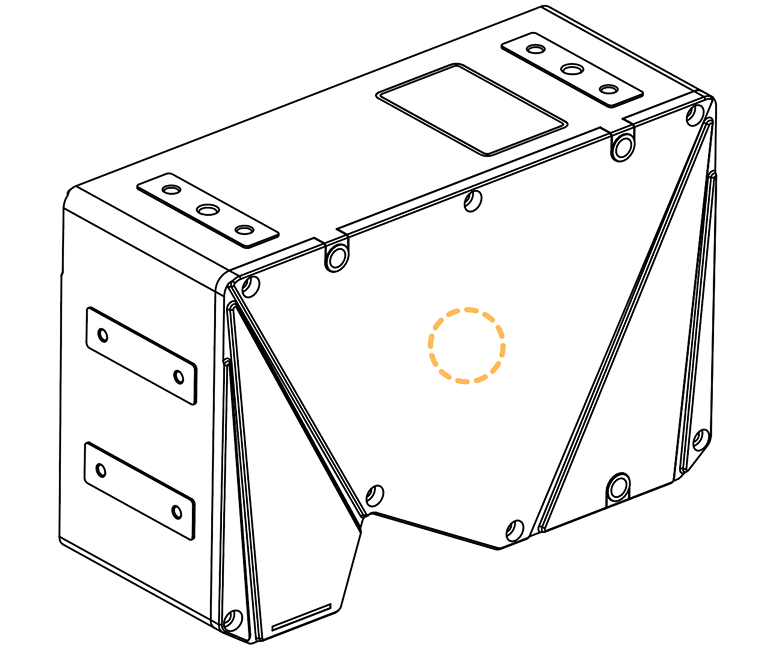

아래 그림과 같이 고정 나사가 있는 레이저 프로파일러의 측면을 찾습니다.
-
적외선 온도계의 센서부를 이 면의 중심에서 5~10cm 떨어진 곳에 놓고 온도를 측정합니다.
-
온도를 5회 이상 반복 측정하고 평균값을 레이저 프로파일러의 본체 온도로 사용합니다.
-
-
주변 온도 확인: 적외선 온도계 또는 기계식/디지털 온도계를 사용하여 주변 온도를 확인합니다.
-

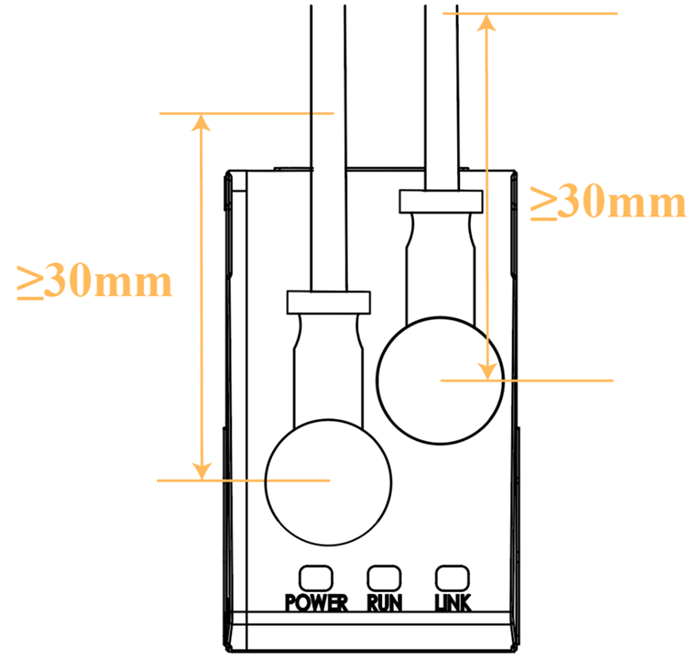

적외선 온도계를 사용하여 레이저 프로파일러 케이블의 온도를 측정하고 그 값을 주변 온도로 사용합니다. 측정 위치는 항공 플러그 중심에서 30mm 이상 떨어져 있어야 합니다. 온도를 최소 5회 반복 측정한 후 평균값을 구하십시오.
-
기계식/디지털 온도계의 측정값을 주변 온도로 사용합니다. 온도계를 레이저 프로파일러에서 10~20cm 떨어진 곳에 놓고 공기 흡입구가 가려지지 않도록 합니다. 온도계를 최소한 20분 동안 가만히 놓아둔 후 온도를 읽으십시오.
수은 온도계는 정확도가 상대적으로 낮기 때문에 권장되지 않습니다.
-
