DC 전원 & IO 케이블
물리 파라미터
모델 |
스트레이트형 커넥터
|
직각형 커넥터
|
|---|---|---|
색상 |
블랙 |
|
케이스 소재 |
PVC |
|
외경 |
11.5mm |
|
최소 굽힘 반경 |
≥92mm |
|

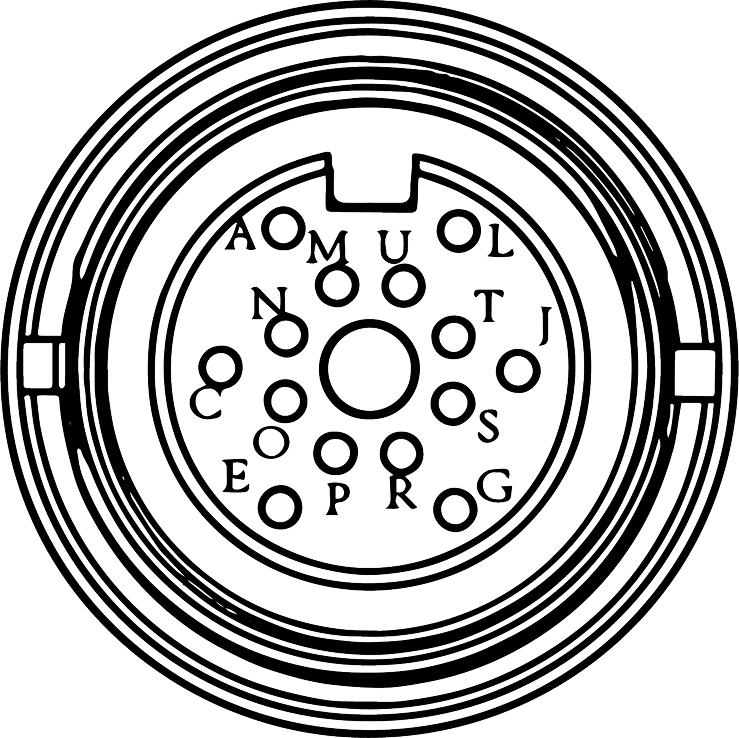

P1단 커넥터 |
M16, 스트레이트형 또는 직각형 |
|
P2단 커넥터 |
15심 낱선(외피 접지선 포함) |
|
케이블 구조 |
UL20276: 5Px26AWG+1Px22AWG+2Cx22AWG 블랙 드래그 체인 케이블 OD:11.5mm |
|
최소 굽힘 반경 |
92mm |
|
드래그 체인 횟수 |
≥1000 만 |
|
비틀림 횟수 |
≥300 만 |
|
최대 동작 전압 |
30V DC |
|
작업 온도 |
-20~80℃ |
|
안전성 |
RoHS 규격을 준수함
|
|
적용 가능한 레이저 프로파일러 모델 |
LNX-7030-GL LNX-7045-GL LNX-7080-GL LNX-7150-GL LNX-7300-GL LNX-7600-GL |
|
치수
단위: mm
|
CBLLNX-PWR-IOE |
|
CBLLNX-PWR-IOE-LU |
| 모델 | L | 공차/허용 오차 |
|---|---|---|
CBLLNX-PWR-IOE-5M |
5m |
±40mm |
CBLLNX-PWR-IOE-10M |
10m |
±80mm |
CBLLNX-PWR-IOE-20M |
20m |
±150mm |
CBLLNX-PWR-IOE-30M |
30m |
±200mm |
CBLLNX-PWR-IOE-5M-LU |
5m |
±40mm |
CBLLNX-PWR-IOE-10M-LU |
10m |
±80mm |
CBLLNX-PWR-IOE-20M-LU |
20m |
±150mm |
CBLLNX-PWR-IOE-30M-LU |
30m |
±200mm |
