하드웨어 사용자 매뉴얼(일체형)

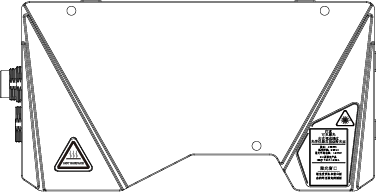

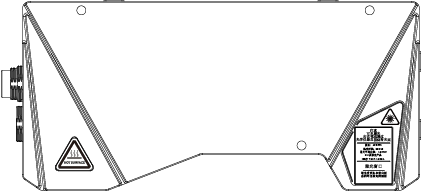

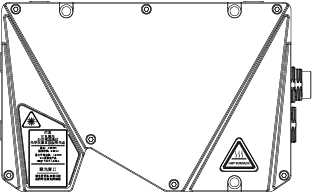

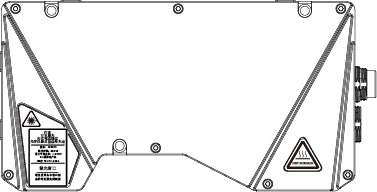

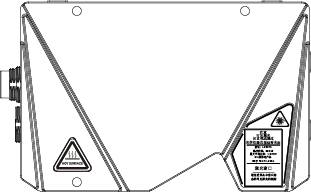

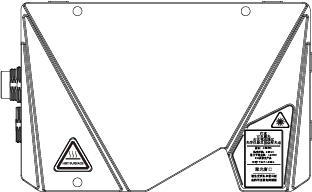

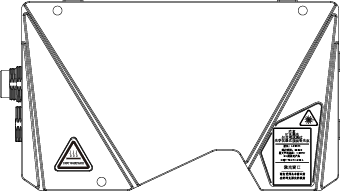

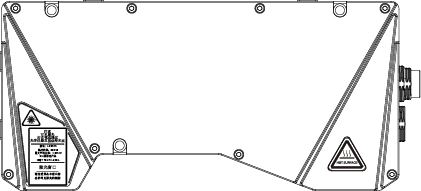

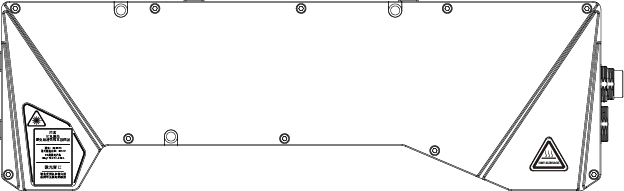

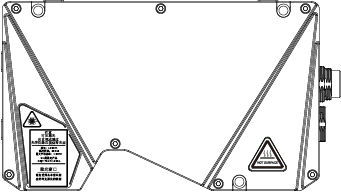

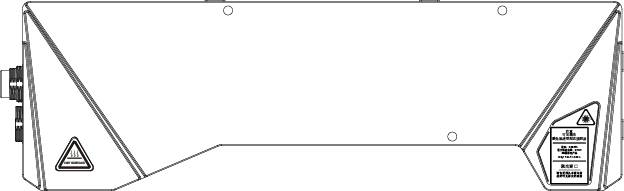

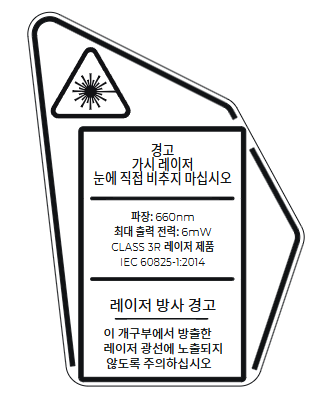

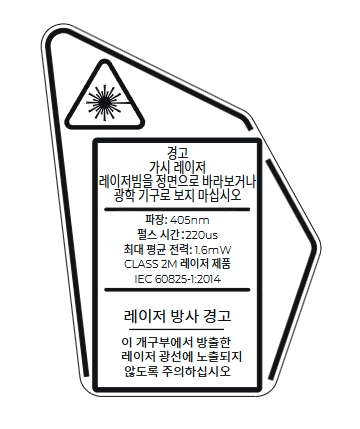

The laser classification is implemented based on IEC 60825-1:2014 and EN 60825-1:2014+A11:2021 in accordance with the requirements of Laser Notice No. 56 of the FDA (CDRH).

The full text of the EU Declaration of Conformity is available at https://downloads.mech-mind.com/?tab=tab-eu-dec

European Electromagnetic Compatibility Standards:

All products bearing this symbol are waste electrical and electronic equipment (WEEE as in directive 2012/19/EU) which should not be mixed with unsorted household waste. Instead, you should protect human health and the environment by handing over your waste equipment to a designated collection point for the recycling of waste electrical and electronic equipment, appointed by the government or local authorities. Correct disposal and recycling will help prevent potential negative consequences to the environment and human health. Please contact the local authorities for more information about the location as well as terms and conditions of such collection points.

NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation of the device.

This is a Class A equipment. Operation of this equipment in a residential environment could cause radio interference. In such a case, the user may be required to take corrective actions.

VCCI-A

설치하기 전에 다음 주의 사항을 확인해 주시기 바랍니다:

네트워크 케이블의 항공 커넥터 쪽을 레이저 프로파일러의 네트워크 포트에 삽입하고, 다른 쪽은 IPC의 RJ45 네트워크 포트에 삽입하십시오.

이때 네트워크 케이블의 항공 커넥터 플러그를 레이저 프로파일러에 삽입할 때는, 플러그의 돌출부를 항공 커넥터 인터페이스의 홈에 맞춘 뒤 고정 너트를 조이십시오.

DC 전원&IO 케이블의 항공 커넥터 쪽을 레이저 프로파일러의 전원 I/O 인터페이스에 삽입하고, 다른 쪽은 DIN 레일 전원에 연결하십시오.

이때 DC 전원&IO 케이블의 항공 커넥터 플러그를 레이저 프로파일러에 삽입할 때는, 플러그의 홈을 항공 커넥터 인터페이스의 돌출부에 맞춘 뒤 고정 너트를 조이십시오.

DIN 레일 전원 연결 시 케이블은 해당 입력 단자와 출력 단자에 연결해야 하며, 아래 그림과 같습니다.

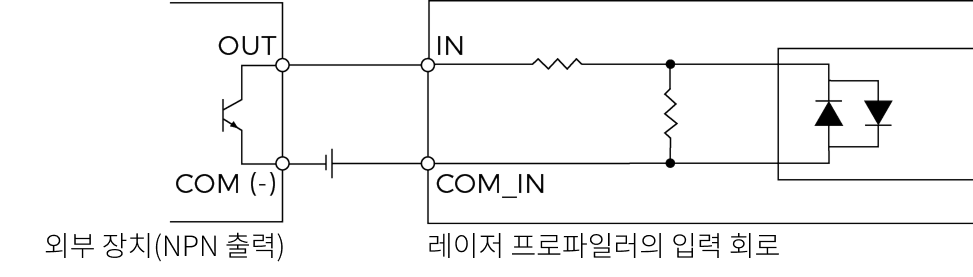

PLC 등의 외부 장치의 출력 신호를 레이저 프로파일러의 입력 신호 단자에 입력할 수 있습니다. 아래 그림은 레이저 프로파일러의 입력 신호 회로도입니다:

레이저 프로파일러의 출력 신호를 PLC 등의 외부 장치의 입력 신호 단자에 입력할 수 있습니다. 아래 그림은 레이저 프로파일러의 출력 신호 회로도입니다:

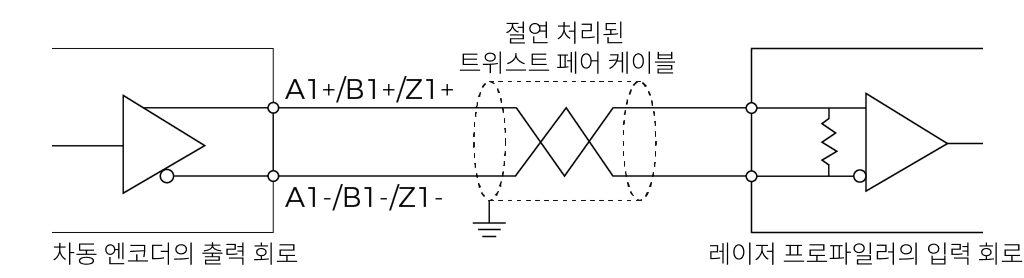

차동 엔코더의 출력 신호를 레이저 프로파일러의 엔코더 신호 단자에 입력할 수 있습니다. 아래 그림은 레이저 프로파일러의 차동 엔코더 신호 회로도입니다:

본 제품은 함께 제공되는 Mech-Eye SDK 소프트웨어로 제어됩니다. Mech-Mind 다운로드 센터에서 최신 버전의 Mech-Eye SDK 소프트웨어를 다운로드하십시오.

Mech-Eye SDK를 통해 본 제품에 연결하고, 이미지와 포인트 클라우드 데이터를 획득하도록 제어할 수 있습니다.

본 제품을 청소하기 전에 먼저 전원을 차단하십시오. 본체를 청소할 때는 깨끗하고 부드러운 천으로 먼지와 이물질을 가볍게 닦아내십시오. 창 유리의 얼룩을 제거해야 할 경우, 렌즈 클리너 또는 유리 세정제를 묻힌 깨끗하고 부드러운 무보풀 천으로 창 유리가 긁히지 않도록 조심스럽게 닦으십시오.

본 제품의 보호 등급은 IP67이며, 분진과 물이 제품 내부로 유입되어 기능에 영향을 주는 것을 효과적으로 방지합니다. 사용 시 제품을 물에 장시간 담그거나 장시간 야외에 두지 마십시오. 사용하지 않을 때 본 제품을 서늘하고 건조하며 통풍이 잘 되는 실내에 보관하십시오. 본 제품을 보관하는 온도 범위는 -30~70℃입니다.

제품 운송 시, 제품을 충분히 보호하고 운송 과정에서 발생하는 손상을 방지하기 위해 원래 포장을 사용하시기 바랍니다.

제품에 이상이 있는 경우, Mech-Mind로 제품을 반품하시면 수리를 받으실 수 있습니다. 반송하기 전에 기술 지원팀 또는 현지 영업 담당자에게 연락하여 고장 상세 정보를 제공하십시오.
