Pièces de rechange
Les équipements sont susceptibles de connaître des défaillances en cours de fonctionnement. En préparant des pièces de rechange, vous pouvez remplacer rapidement les composants endommagés lorsqu’une panne survient, réduisant ainsi les temps d’arrêt et assurant la continuité de la production ou du service. De plus, disposer de pièces de rechange peut éviter des achats d’urgence dus à des défaillances soudaines, réduisant ainsi les coûts de maintenance. Un entretien régulier et le remplacement en temps utile des pièces de rechange sont essentiels pour garantir le fonctionnement à long terme des équipements.
Liste des pièces de rechange
Pour un projet de guidage robot 3D, les pièces de rechange suivantes peuvent être préparées selon les besoins:
| Dans le tableau ci-dessus, pour les câbles Ethernet de caméra ou les câbles d’alimentation CC dont le numéro de spécification comporte le suffixe « -LU », ils ont un connecteur coudé (à angle droit) utilisé pour se connecter à la caméra. |
Si vous devez acheter des pièces de rechange, veuillez appeler la hotline des ventes et du service après-vente: 400-9696-010.
Remplacer les pièces de rechange
Avant de remplacer des pièces de rechange, veuillez effectuer les préparatifs suivants:
-
Assurez-vous que les pièces de rechange correspondent au modèle de caméra.
-

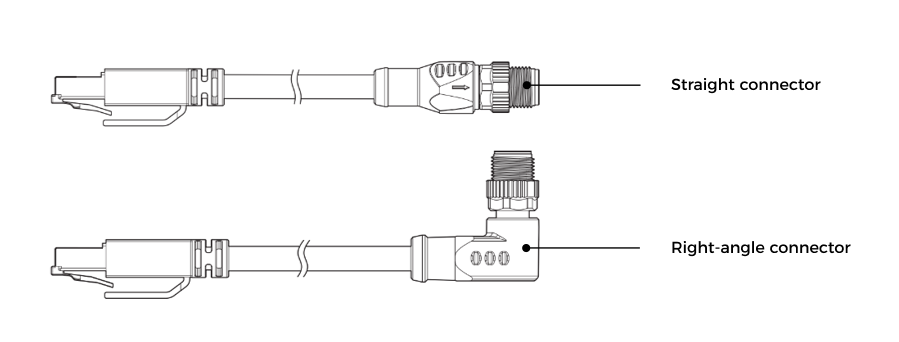

Les câbles Ethernet de caméra doivent être les câbles Ethernet des caméras 3D industrielles Mech-Eye. Mech-Mind fournit des câbles Ethernet avec deux types de connecteurs M12-A destinés à la connexion à la caméra. L’un est droit et l’autre est coudé (à angle droit).
-

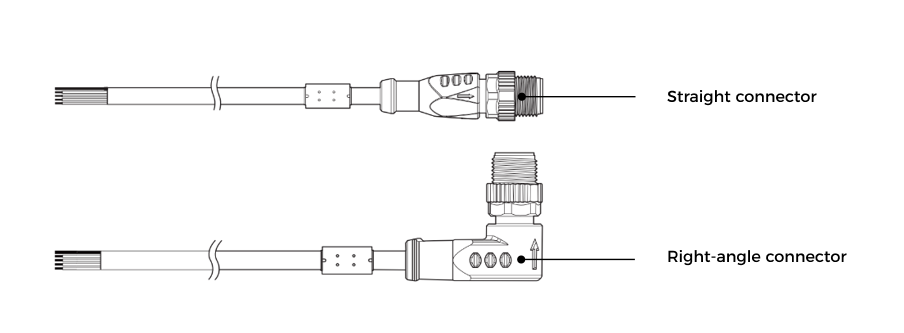

Les câbles d’alimentation CC de caméra doivent être des câbles d’alimentation spécialement conçus pour les caméras 3D industrielles Mech-Eye. Mech-Mind fournit des câbles d’alimentation CC avec deux types de connecteurs M12-A destinés à la connexion à la caméra. L’un est droit et l’autre est coudé (à angle droit).
-
-
Éteignez la caméra et déconnectez l’alimentation.
Remplacer le câble Ethernet de la caméra et le câble d’alimentation CC
-
Câble Ethernet: Insérez le connecteur M12-A du câble Ethernet dans le port ETH de la caméra, et insérez le connecteur RJ45 dans le port Ethernet de l’IPC.
-
Câble d’alimentation CC: Insérez le connecteur M12-A du câble d’alimentation CC dans le port DC 24V de la caméra.
Lors de l’insertion du câble Ethernet ou du câble d’alimentation CC:
-
Alignez l’ergot du connecteur avec l’encoche du port.
-
Serrez l’écrou. Le couple de serrage recommandé est de 0,7 N·m. Un jeu d’environ 2 mm subsiste une fois l’écrou entièrement serré.
|
Mettre sous tension et effectuer un test
Assurez-vous que toutes les connexions sont correctes avant de mettre sous tension.
-
Vérifiez que le voyant PWR est vert fixe afin de confirmer que l’alimentation est normale.
-
Exécutez le programme d’autodiagnostic de la caméra et effectuez un test de fonctionnalité.
Si l’alimentation est normale, que la caméra capture les images normalement et que l’IPC reçoit les images envoyées par la caméra, alors le remplacement des pièces de rechange est réussi.
Si vous rencontrez des problèmes lors du remplacement des pièces de rechange ou de la connexion des câbles, veuillez contacter rapidement le support technique de Mech-Mind.
