Recalibration main-œil manuelle dans la configuration œil à œil
Ce guide pratique présente comment effectuer la recalibration main-œil manuelle dans la configuration œil à œil (ETE).
Préparatifs avant la calibration
Avant la calibration main-œil, vous devez effectuer les préparatifs suivants:
Construire le système de vision
Construisez le système de vision Mech-Mind en vous référant à la section Configuration matérielle du système de vision.
Vous devez utiliser Mech-Eye Viewer, Mech-Vision et Mech-Viz pendant la calibration main-œil. Veuillez vous assurer qu’ils sont installés et exécutent les dernières versions.
Préparer le matériel nécessaire à la calibration
La calibration main-œil dans la configuration ETE nécessite l’utilisation d’une plaque de calibration. Veuillez préparer la plaque de calibration selon les exigences suivantes :
-
Veillez à ce que les cercles de la plaque de calibration soient clairement visibles, sans rayures évidentes, et que la plaque ne soit pas déformée.
-
Dans la configuration ETE, fixez le support spécifique au robot pour la plaque de calibration sur la bride du robot, puis montez la plaque de calibration sur le support. Assurez-vous que la plaque de calibration est solidement fixée, située au centre du champ de vision de la caméra et maintenue aussi parallèle que possible au plan où se trouve la caméra, la rendant aussi perpendiculaire que possible à l’axe Z du repère de la caméra.
Si une pince non démontable est connectée à la bride du robot, vous pouvez fixer la plaque de calibration directement sur la pince.
En outre, avant la calibration, déplacez le robot vers le point de départ de la calibration, c’est-à-dire la partie inférieure au milieu de la zone de recouvrement des champs de vision des deux caméras.
Vérifier la qualité du nuage de points de la plaque de calibration
| La qualité du nuage de points de la plaque de calibration affectera la précision de la calibration main-œil. Vérifiez la qualité du nuage de points de la plaque de calibration pour assurer la précision et la fiabilité des résultats de calibration. Le processus de calibration comprend l’étape de vérification de la qualité du nuage de points de la plaque de calibration. Vous pouvez également vérifier la qualité du nuage de points avant de commencer la calibration afin de gagner du temps. |
-
Placez la plaque de calibration à l’horizontale au centre du plan de travail dans le champ de vision de la caméra.
-
Ouvrez le logiciel Mech-Eye Viewer, sélectionnez la caméra utilisée par le projet, puis sélectionnez le groupe de paramètres « calib » et ajustez les paramètres de la caméra.
-
Ajustez les paramètres 2D pour garantir que l’image 2D globale n’est pas trop sombre, et que chaque cercle de calibration est clairement visible.
-
Ajustez les paramètres 3D pour garantir que chaque cercle de calibration sur la plaque est complet et visible.
Si l’éclairage ambiant sur site n’est pas idéal et affecte la qualité des images 2D et des nuages de points, vous pouvez utiliser de l’ombre ou un éclairage d’appoint pour améliorer les conditions lumineuses.
-
Assurez-vous que la qualité du nuage de points de la plaque de calibration est conforme aux normes après avoir terminé les étapes précédentes.
Normal Surexposé Sous-exposé Image 2D
Nuage de points
Effectuer les vérifications préalables à la calibration
Veuillez vous référer à Vérifications préalables à la calibration et compléter les vérifications suivantes:
-
Confirmer que la base du robot est solidement fixée.
-
Confirmer que le cadre de montage de la caméra et la caméra sont solidement fixés.
-
Confirmer que la précision absolue du robot répond aux exigences d’utilisation.
-
Vérifier les paramètres du modèle de robot.
-
Confirmer que la caméra est préchauffée.
Configuration de pré-calibration
-
Ouvrez Mech-Vision, sélectionnez un projet dans la liste des projets, puis cliquez sur le bouton Calibration de la caméra dans la barre d’outils. La fenêtre Configuration avant la calibration s’affichera.
-

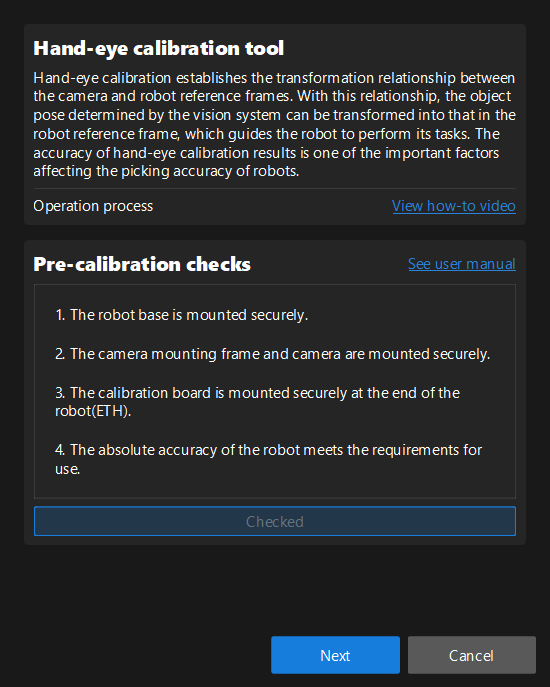

Après avoir confirmé que les vérifications de pré-calibration sont terminées, cliquez sur J’ai terminé toutes les vérifications, puis cliquez sur Suivant.
-

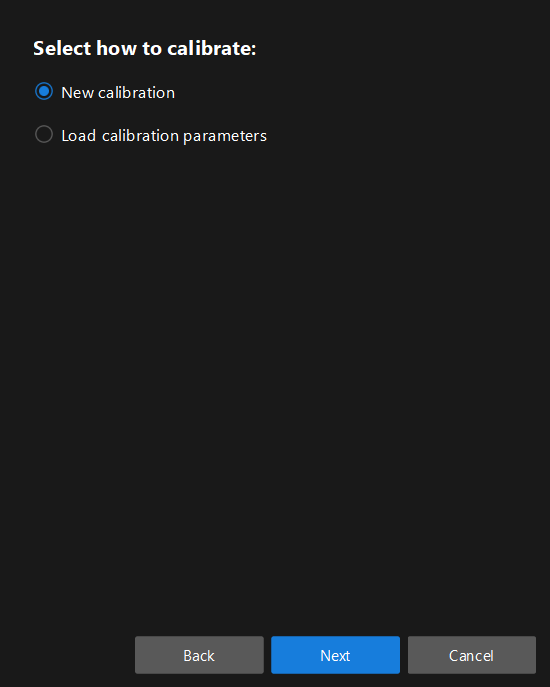

Dans la fenêtre Sélectionner la méthode de calibration, sélectionnez l’option Nouvelle calibration, puis cliquez sur le bouton Suivant.
-

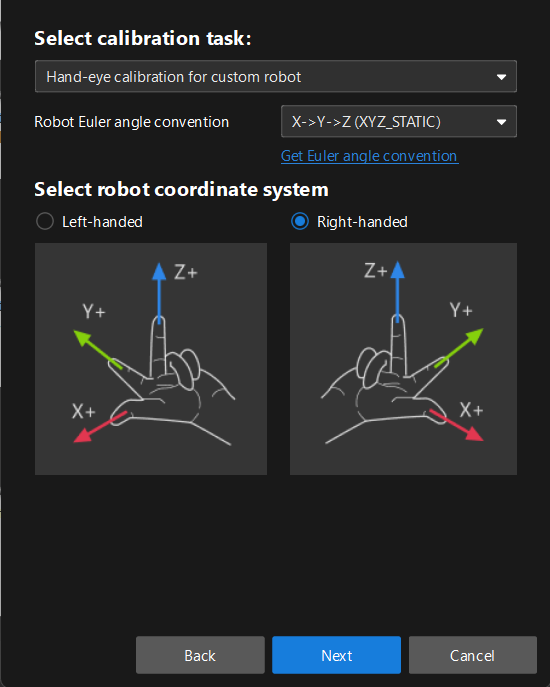

Dans la fenêtre Sélectionner la tâche de calibration, choisissez Calibration main-œil pour robot personnalisé dans la liste déroulante, sélectionnez la convention des angles d’Euler du robot, sélectionnez le système de coordonnées du robot, puis cliquez sur le bouton Suivant.
-

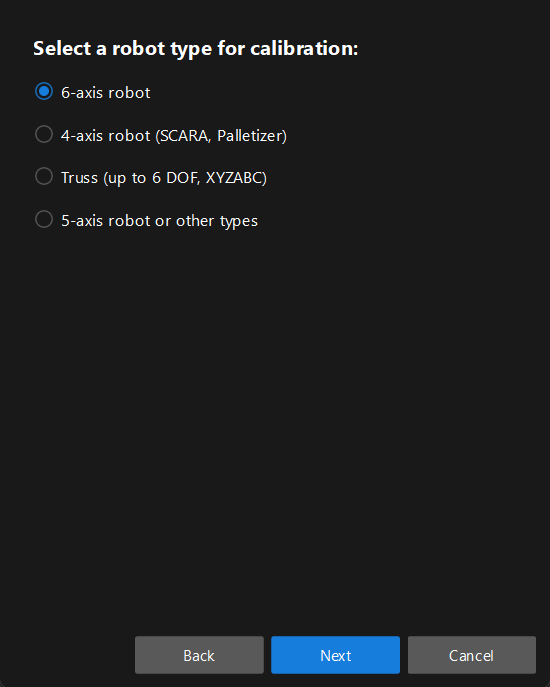

Dans la fenêtre Sélectionner un type de robot pour la calibration, sélectionnez un type de robot parmi robot à 6 axes, robot à 4 axes (SCARA, palettiseur) ou robot à 5 axes ou autres types, puis cliquez sur le bouton Suivant.
-
Dans la fenêtre Sélectionner la configuration de la caméra, sélectionnez l’option Œil à œil.
-
Dans la fenêtre Sélectionner la méthode de collecte des données, choisissez Positions aléatoires multiples de la planche de calibration, puis cliquez sur le bouton Calibrer. La fenêtre Calibration (Œil à œil) s’affichera.
À ce stade, vous avez terminé la configuration de pré-calibration et pouvez démarrer la procédure de calibration.
Effectuer la calibration
Se connecter à une caméra
-
À l’étape Se connecter à une caméra, sélectionnez la caméra secondaire à connecter dans la liste Caméras détectées, puis cliquez sur le bouton
ou double-cliquez sur l’entrée de caméra pour vous y connecter.
-
Répétez l’étape précédente pour vous connecter à la caméra principale. Une fois la caméra principale connectée, l’icône
s’affichera devant l’ID de la caméra.Pour basculer la caméra principale, sélectionnez une caméra, puis cliquez sur le bouton Définir comme principale.
-
Après la connexion de la caméra, cliquez sur le bouton Capturer en direct ou Capturer une fois.
-
Dans le panneau Visionneuse d’images, assurez-vous que la caméra peut capturer des images normalement et cliquez sur le bouton Suivant dans la barre inférieure.
À cette étape, l’image 2D et la carte de profondeur sont capturées uniquement pour la caméra principale. Pour confirmer les effets des images capturées par la caméra secondaire, vous pouvez la passer en caméra principale, puis remettre la caméra principale d’origine comme principale après confirmation.
Monter la plaque de calibration et vérifier les paramètres intrinsèques
-
À l’étape Monter la plaque de calibration et vérifier les paramètres intrinsèques, définissez le paramètre Modèle de plaque de calibration standard dans la zone 1 Sélectionner la plaque de calibration.
-
Dans la zone 2 Vérifier la position de la plaque de calibration et la qualité du nuage de points, lisez attentivement les exigences relatives à la position de la plaque de calibration et à la qualité du nuage de points, puis cliquez sur le bouton Capturer en continu. Le bouton Capture en direct se transforme en Arrêter la capture et détecter la position.
-
Déplacez manuellement le robot vers une position appropriée, en veillant à ce que la plaque de calibration soit entièrement dans le cadre rouge, et que la distance entre la plaque de calibration et la caméra soit aussi proche que possible de la valeur recommandée sur l’interface.
Si le mode de communication Interface standard est utilisé pour la calibration, après avoir ajusté la distance entre la plaque de calibration et la caméra selon les indications de l’interface, la position du robot peut être utilisée comme point de départ de la calibration. -
Veuillez vous assurer que l’image 2D et la carte de profondeur de la plaque de calibration répondent aux exigences, puis cliquez sur le bouton Arrêter la capture et détecter la position.
Si les images capturées ne répondent pas aux exigences, cliquez sur le bouton Ouvrir Mech-Eye Viewer pour ouvrir le logiciel Mech-Eye Viewer, ajustez les paramètres d’exposition 2D et 3D et recapturez des images. Veuillez noter que vous devez d’abord changer le paramètre Groupe de paramètres en « calib ».
-
Dans la zone 3 Vérifier les paramètres intrinsèques, cliquez sur le bouton Vérifier les paramètres intrinsèques.
-
Confirmez les résultats de la vérification des paramètres intrinsèques de la caméra.
-
Si la vérification des paramètres intrinsèques de la caméra réussit, cliquez sur le bouton OK dans la fenêtre affichée, puis cliquez sur le bouton Suivant dans la barre inférieure.
-
Si la vérification des paramètres intrinsèques échoue, vous pouvez dessiner des cercles d’aide pour assister la vérification des paramètres intrinsèques, puis cliquez sur le bouton Revérifier les paramètres intrinsèques.
-
Dessiner un cercle d’aide
-
Pour dessiner un cercle d’aide, cliquez sur le bouton Dessiner un cercle d’aide.
-
Dans le panneau Visionneuse d’image à droite, cliquez avec le bouton droit sur l’image de la plaque de calibration, décochez la case Adapter à la fenêtre, maintenez la touche Ctrl et faites rouler la molette pour ajuster l’image à une taille appropriée.
-
Déplacez le pointeur de la souris sur le point central de la croix du cercle de calibration, maintenez enfoncé le bouton gauche de la souris pour que le cercle d’aide inclue complètement le cercle de calibration, puis relâchez le bouton gauche.
-
Cliquez sur le bouton Revérifier les paramètres intrinsèques, et confirmez que la vérification des paramètres intrinsèques de la caméra réussit. Si la vérification des paramètres intrinsèques échoue toujours, veuillez contacter le Support technique.
Obtenir des images et des poses
-

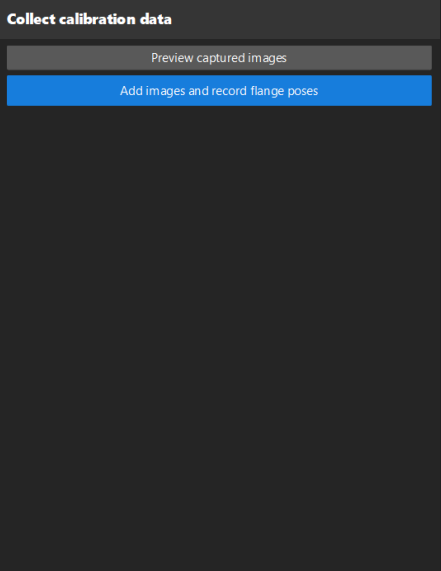

Dans l’étape Obtenir des images et des poses, contrôlez le robot pour qu’il se déplace vers différents points de calibration, puis cliquez sur le bouton Ajouter des images et enregistrer les poses de la bride.
Après avoir déplacé le robot vers différents points de calibration, enregistrez la pose de chaque point dans le programme du robot afin de pouvoir les retrouver facilement lors du recalibrage. -
Dans la fenêtre qui s’affiche, saisissez la pose de la bride du robot.
Veuillez créer un nouveau fichier local (.txt ou .xlsx) pour enregistrer les poses de la bride du robot saisies, afin de faciliter la saisie lors du recalibrage. -
Répétez les étapes ci-dessus jusqu’à ce que les points de calibration ajoutés satisfassent aux exigences de données. Ensuite, cliquez sur le bouton Suivant dans la barre inférieure.
Calculer les paramètres extrinsèques
-
À l’étape Calculer les paramètres extrinsèques, cliquez sur le bouton Calculer les paramètres extrinsèques dans la zone 1 Calculer les paramètres extrinsèques et vérifier les résultats.
-
Dans la fenêtre indiquant la réussite de la calibration qui s’affiche, cliquez sur le bouton OK.
|
Effectuer la calibration ETE en chargeant des paramètres de calibration existants
-
Ouvrez Mech-Vision et cliquez sur le bouton Calibration de la caméra dans la barre d’outils. La fenêtre Configuration avant la calibration s’affiche.
-
Après avoir confirmé que les vérifications préalables sont terminées, cliquez sur J’ai terminé toutes les vérifications, puis cliquez sur Suivant.
-
Dans la fenêtre Sélectionner la méthode de calibration, sélectionnez le bouton radio Nouvelle calibration, puis cliquez sur le bouton Suivant.
-
Dans la fenêtre Sélectionner la tâche de calibration, sélectionnez Calibration main-œil pour robot personnalisé dans la liste déroulante, définissez le paramètre Convention des angles d’Euler du robot, sélectionnez le type de système de coordonnées du robot, puis cliquez sur le bouton Suivant.
-
Dans la fenêtre Sélectionner un type de robot pour la calibration, sélectionnez un type de robot parmi les boutons radio robot 6 axes, robot 4 axes (SCARA, palettiseur) ou robot 5 axes ou autres types, puis cliquez sur le bouton Suivant.
-

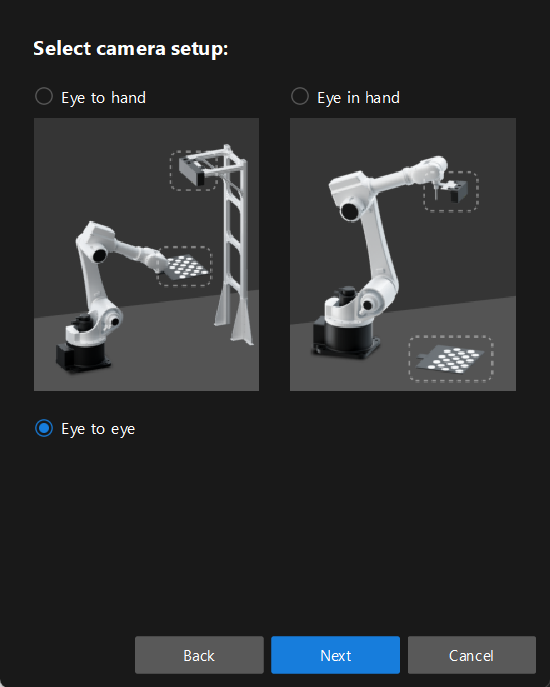

Dans la fenêtre Sélectionner la configuration de la caméra, sélectionnez le bouton radio Œil à œil, puis cliquez sur le bouton Suivant.
-

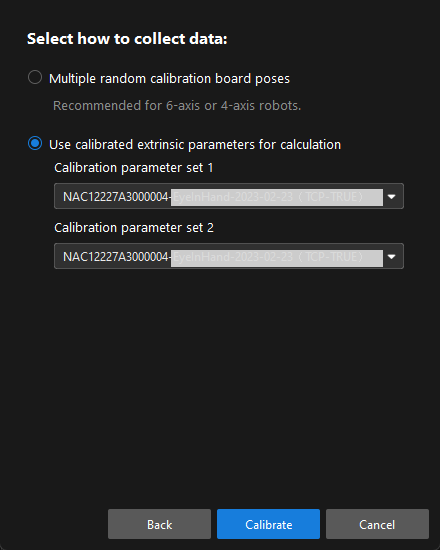

Dans la fenêtre Sélectionner la méthode de collecte des données, sélectionnez Utiliser des paramètres extrinsèques calibrés pour le calcul, choisissez les fichiers de paramètres extrinsèques des deux caméras, puis cliquez sur le bouton Calibrer. La fenêtre Calibration (Œil à œil) s’affiche.
-

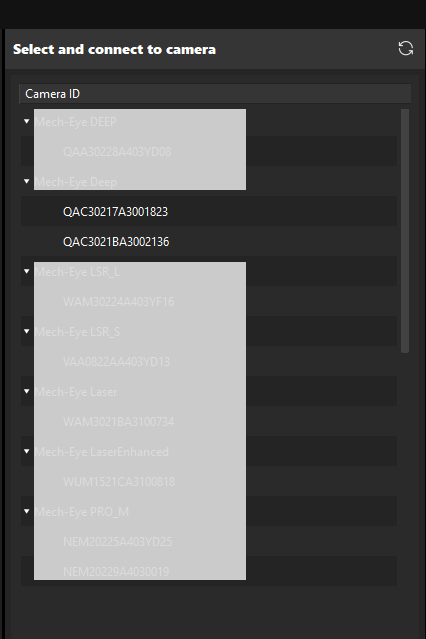

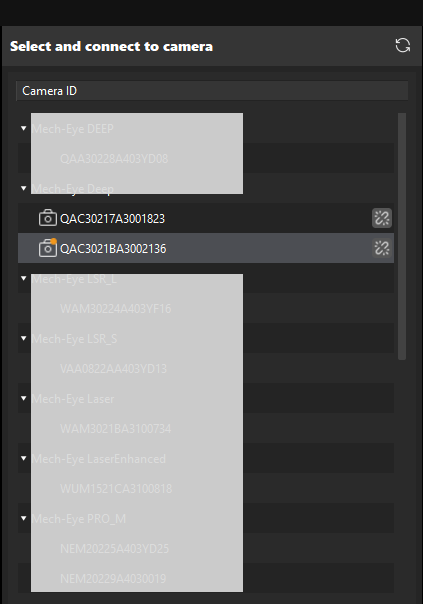

À l’étape Se connecter à une caméra, sélectionnez la caméra à connecter dans la liste des ID de caméra, puis cliquez sur le bouton
pour vous y connecter. -
Répétez l’étape précédente pour connecter la deuxième caméra, puis cliquez sur le bouton Suivant dans la barre inférieure.
-

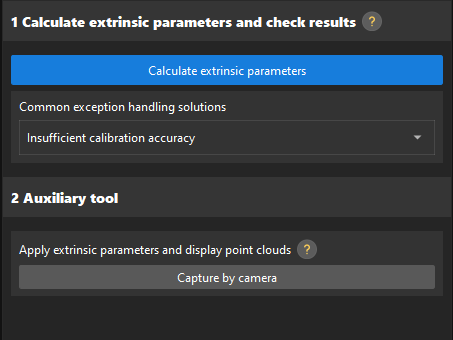

À l’étape Calculer les paramètres extrinsèques, cliquez sur le bouton Calculer les paramètres extrinsèques.
Une fois les paramètres extrinsèques des caméras calculés, vous pouvez afficher le nuage de points fusionné dans le panneau Visionneuse de nuage de points.
Appliquer le résultat de la calibration
Après avoir calculé les paramètres extrinsèques, vous pouvez appliquer le résultat de la calibration.

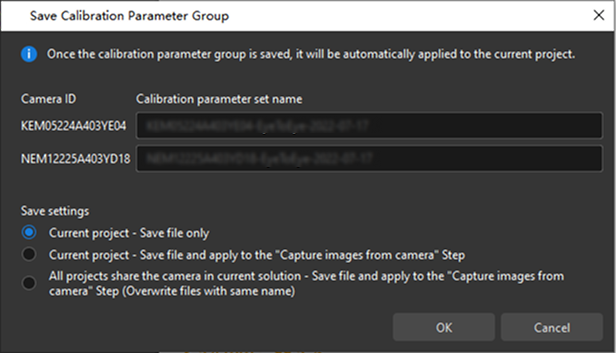

Accédez à l’étape Calculer les paramètres extrinsèques, cliquez sur Enregistrer en bas. Configurez ensuite les paramètres d’enregistrement dans la boîte de dialogue Enregistrer le groupe de paramètres de calibration et cliquez sur OK. Le résultat de la calibration sera automatiquement enregistré dans le répertoire « calibration » du projet.
|
Après sélection de « Projet actuel - Enregistrer le fichier uniquement », lorsque vous souhaiterez appliquer ultérieurement un nouveau groupe de paramètres de calibration, accédez au panneau Paramètres de l’étape de l’étape « Capturer des images depuis la caméra », cliquez sur l’icône |
À présent, le processus de calibration est terminé.
Vérifier l’effet de fusion de la calibration dans la configuration ETE à l’aide d’un projet Mech-Vision

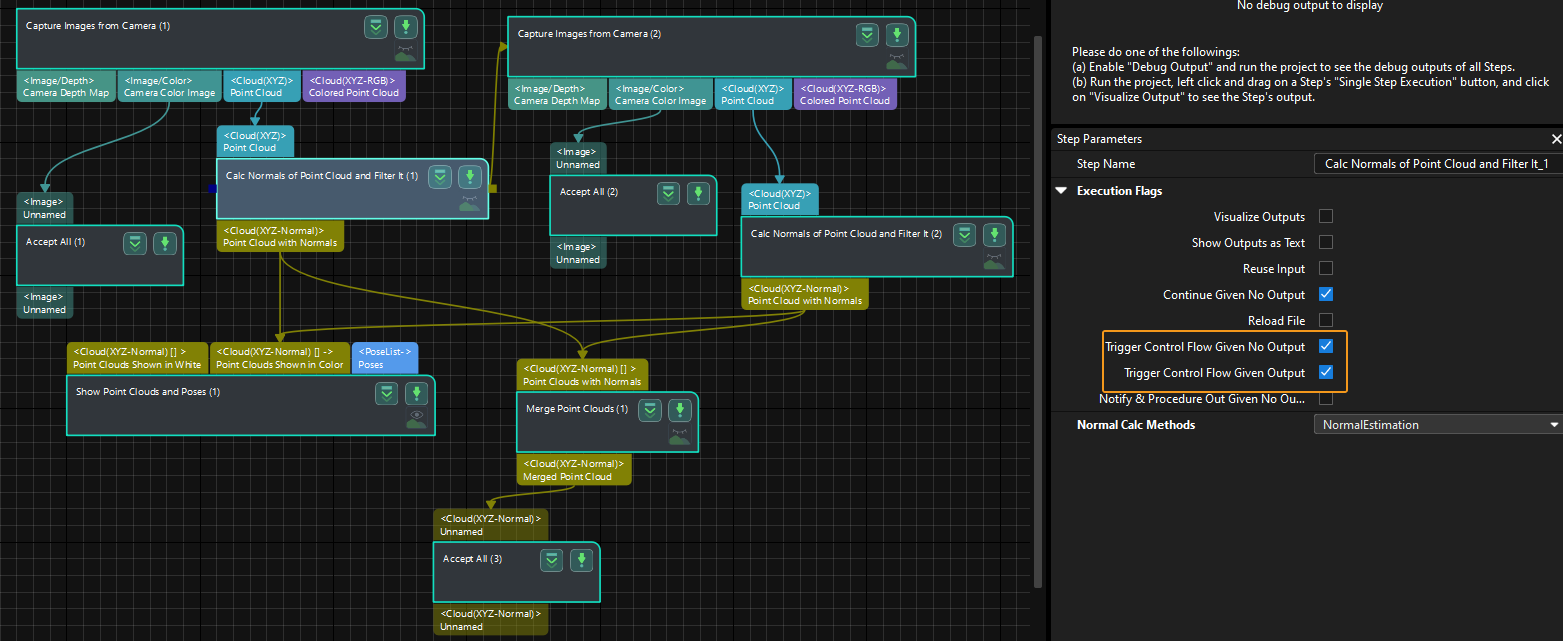

Vous pouvez créer un projet comme illustré dans la figure suivante. Notez que les options « Déclencher le flux de contrôle en l’absence de sortie » et « Déclencher le flux de contrôle en cas de sortie » dans la zone des indicateurs d’exécution doivent être sélectionnées.

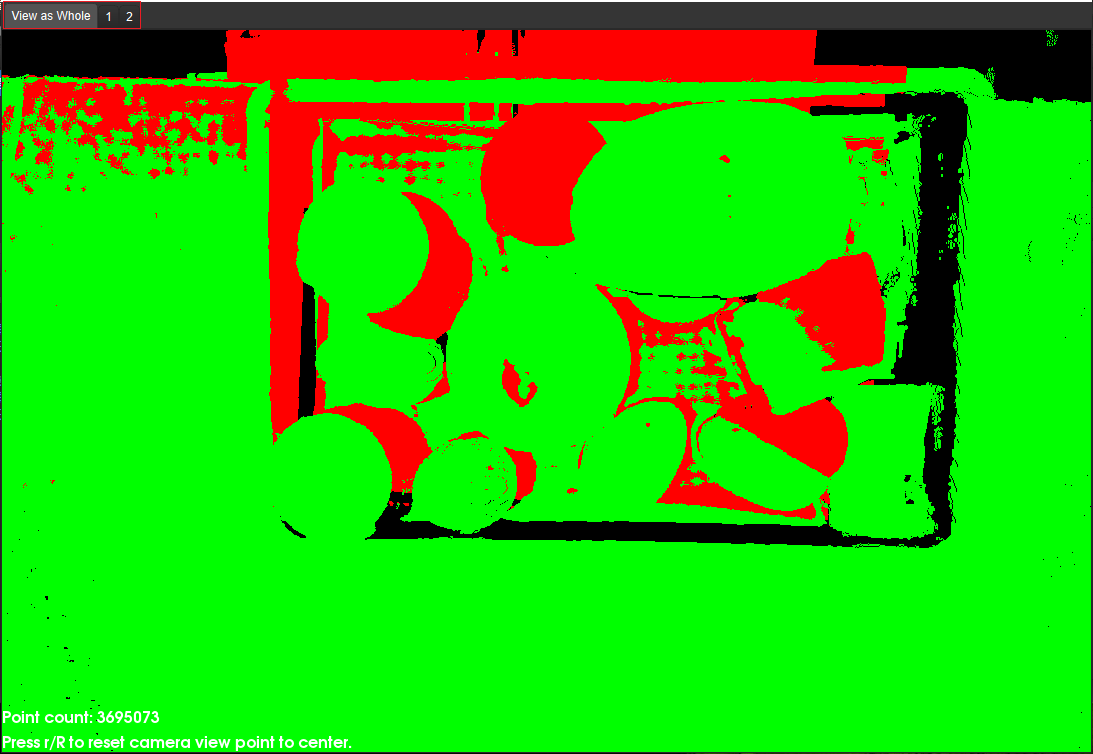

Exécutez l’étape unique « Fusionner les nuages de points » pour afficher le nuage de points fusionné. Le nuage de points en sortie après fusion est le nuage de points complet fusionné, comme illustré ci-dessous. Vous pouvez cliquer dans le coin supérieur gauche sur Voir l’ensemble| 1 | 2 pour basculer entre les nuages de points.
