本节介绍如何配置HYUNDAI标准接口通信。

检查控制器及软件版本

本文所列的型号与版本是适配时所用的型号与版本。对于其他型号与版本，用户可参考本文尝试操作，若遇到问题，请联系梅卡曼德技术支持。

机器人控制器柜：Hi5a-S系列或Hi5a-T10系列。

控制柜内部有三个网口，分别为CNETN1、CNETN2和CNETN3，分别对应示教器上的EN0地址、TP地址和EN2用户以太网地址。控制柜外部的以太网网口对应内部的CNETN3网口。

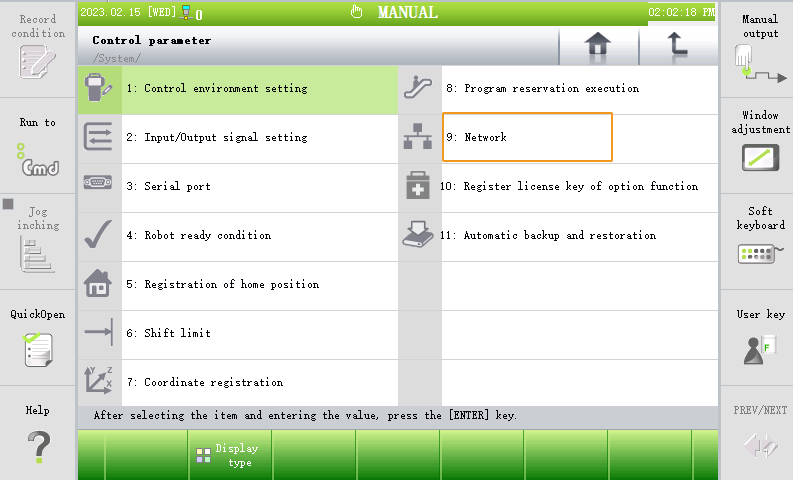

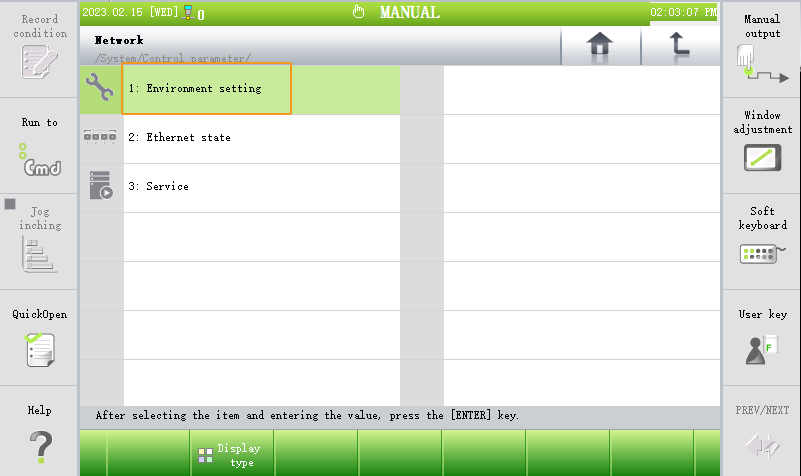

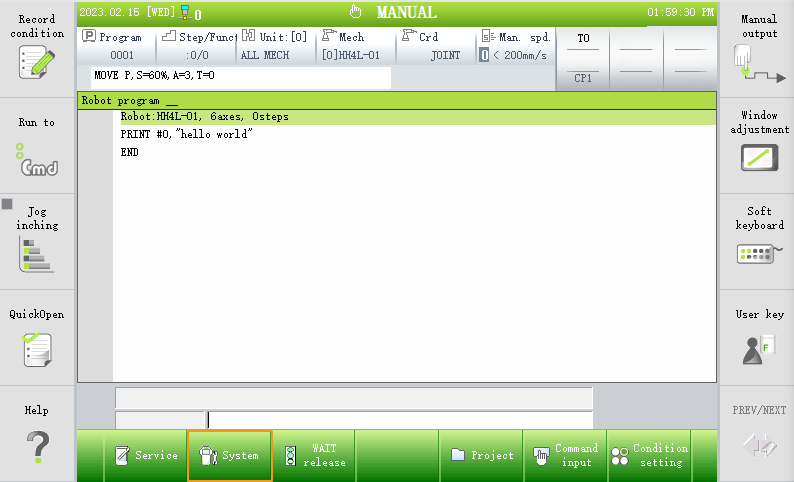

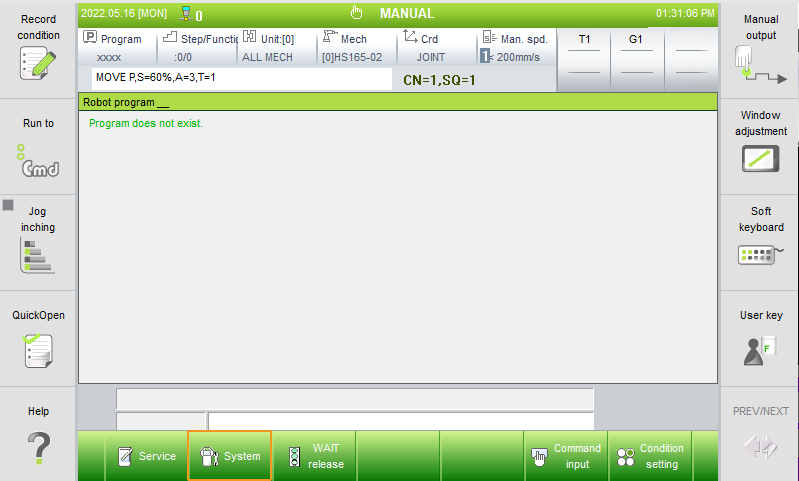

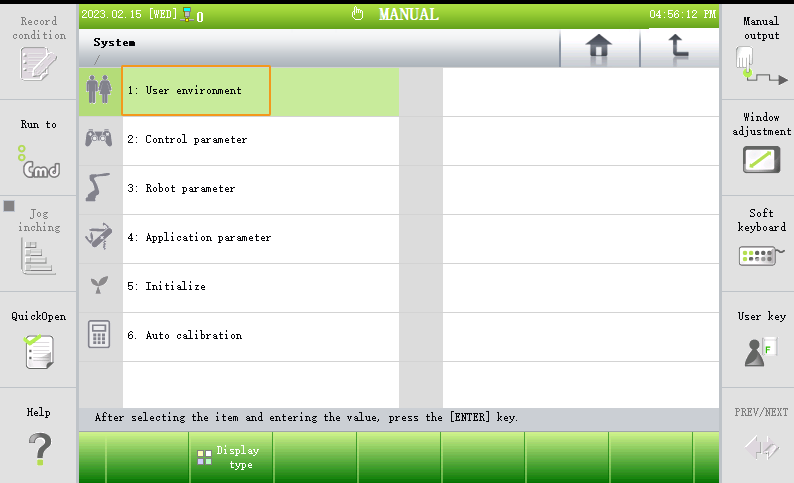

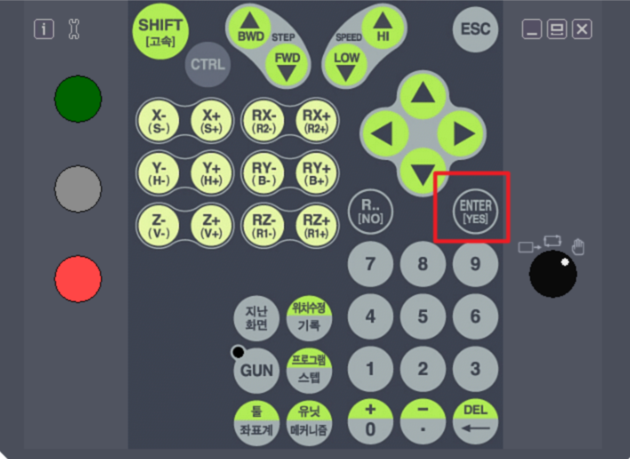

在示教器上，依次点击System Control parameter Network Environment setting，进入环境设置页面。

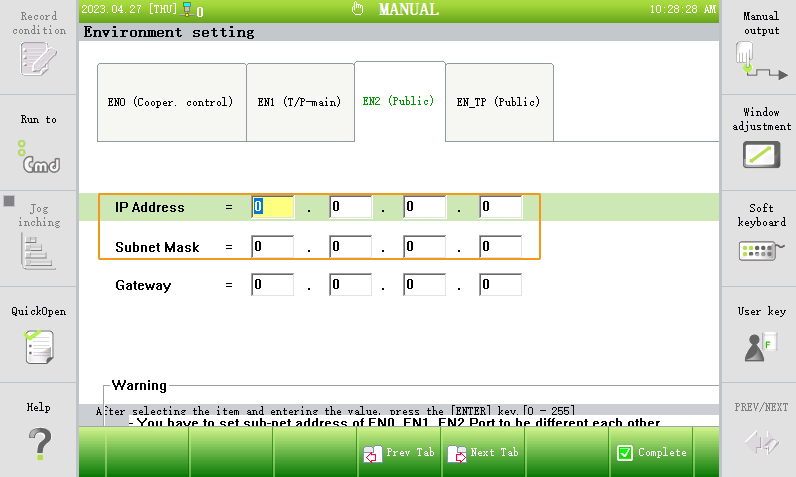

切换至 EN2 (Public) ，在 IP Address 中设置 IP 地址，在 Subnet Mask 中设置子网掩码。
机器人 IP 地址需与工控机在同一网段。

机器人与工控机子网掩码相同，均为 255.255.255.0 。

修改 IP 地址后需重启机器人。

打开Mech-Vision软件。根据出现的界面不同，选择如下相应方法创建方案。
- 若出现欢迎界面，单击新建空白方案，即可新建空白方案。
- 若出现主界面，依次单击菜单栏中文件 新建方案，即可新建空白方案。
单击 Mech-Vision 工具栏中 机器人通信配置 。
在 机器人通信配置 窗口，进行如下配置。
1. 单击 选择机器人 下拉框，选择 品牌机器人，然后单击 选择机器人型号，选择具体机器人型号，单击 下一步。

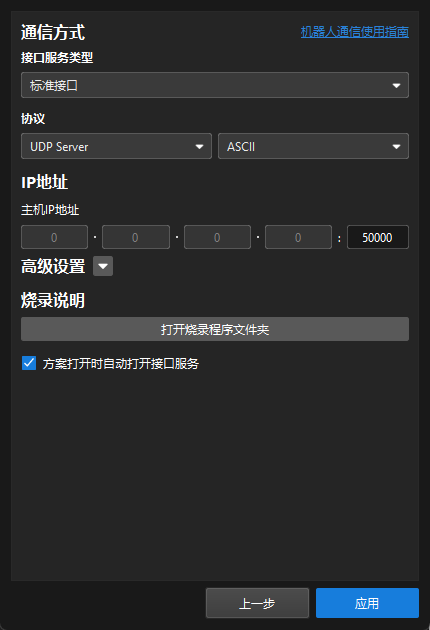

2. 在 通信方式 下，接口服务类型 选择 标准接口 ，协议选择 UDP Server，协议格式 选择 ASCII。

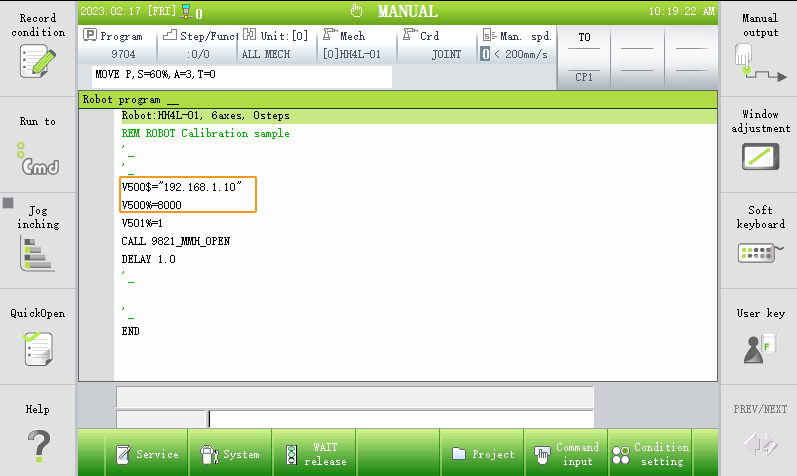

3. 端口号设置为9999以下的值（例如8000），且确保设置的端口号未被其他程序占用。
4. 在 烧录说明 下，单击 打开烧录程序文件夹。

  后续烧录的文件将从此文件夹复制，请勿关闭文件夹窗口。
5. （可选）建议勾选 方案打开时自动打开接口服务。
6. 单击应用。

在打开的烧录程序文件夹（HYUNDAI文件夹）中，打开Hi5文件夹。

烧录程序文件夹也可在Mech-Vision和Mech-Viz软件安装目录下的 Communication Component/Robot_Interface/HYUNDAI 路径中找到。
在Hi5文件夹中，根据具体所用的机器人型号，修改每个.JOB 文件中的第一行，例如“Program File Format Version : 1.6 MechType: 739(HH4-01) TotalAxis: 6 AuxAxis: 0”。
- 若已知机器人具体型号，则直接修改文件即可。
- 若未知机器人具体型号，但当前机器人中存在 .JOB 文件，则需要将其导出，然后复制首行，替换Hi5文件夹中每个.JOB 文件中的第一行。

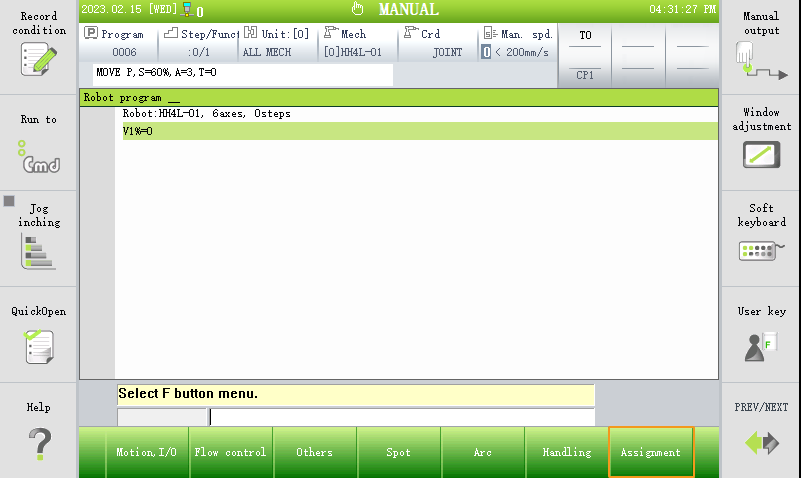

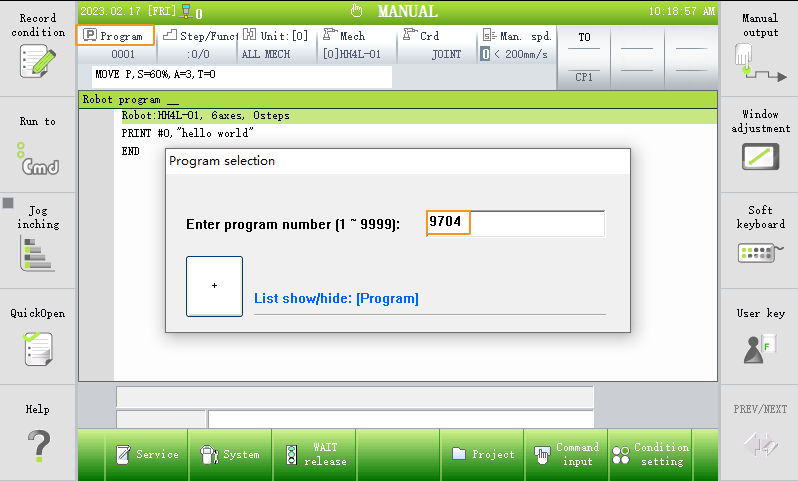

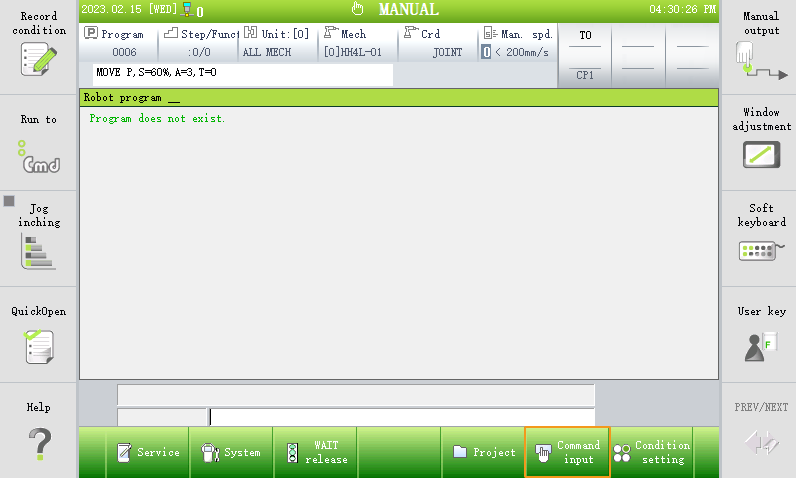

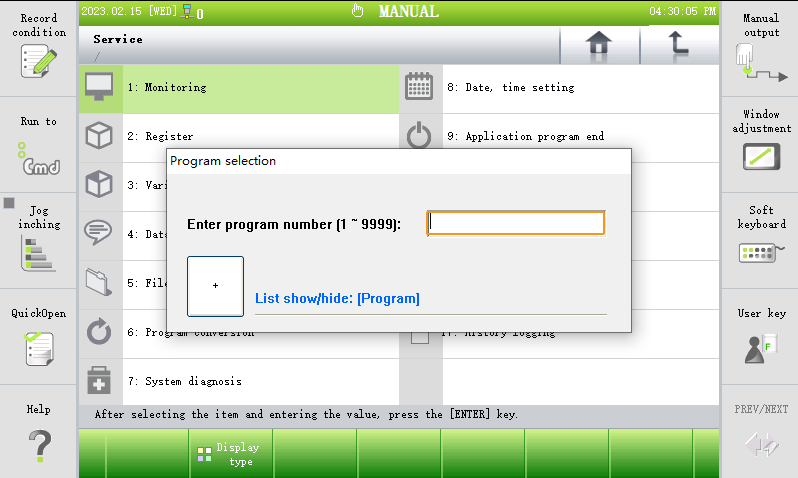

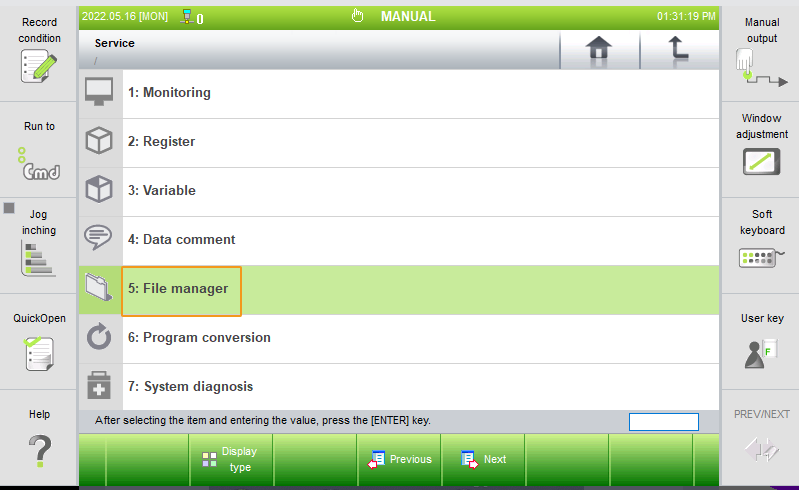

- 若未知机器人具体型号，且当前机器人中无 .JOB 文件，则需要手动创建并导出一个 .JOB 文件，具体参见创建程序文件和导出程序文件。

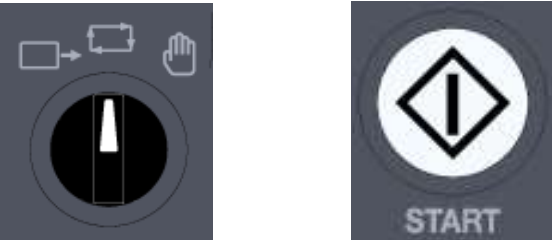

将 U 盘插入工控机的 USB 端口，然后将修改后的Hi5文件夹复制到 U 盘中，最后安全拔出 U 盘。
