相机供电及I/O线缆（M12-A母头型）
物理参数
基本参数 |
型号 |
CBL-PWR-M12A12F-DC-5M CBL-PWR-M12A12F-DC-15M |
CBL-PWR-M12A12F-OPEN-5M CBL-PWR-M12A12F-OPEN-15M |
|---|---|---|---|
产品类别 |
电源I/O线 |
||
颜色 |
黑 |
||
A端接头 |
M12-A，航空母头 |
||
B端接头 |
DC5.5母头 10芯散线 |
13芯散线 |
|
结构 |
线材结构 |
(24AWG*3C+S OD:3.5 PVC)(24AWG*2C OD:2.5 PVC)(26AWG*8C OD:3.5 PVC)+F(opt) |
|
线束直径 |
8.5mm |
||
外护套材质 |
PVC |
||
连接器耐久力 |
≥750次插拔循环 |
||
最小弯曲半径 |
85mm |
||
适用场景 |
动态 |
||
拖链次数 |
1000万次 |
||
包装方式 |
独立包装袋 |
||
硬件 |
最大工作电压 |
30V DC |
|
工作温度 |
-20~80℃ |
||
安全性 |
符合RoHS2.0标准 |
||
适用相机型号 |
AIC-Lite-050M-08A-W AIC-Lite-050M-16A-W AIC-Lite-050C-08A-W |
||
尺寸
单位：mm
|

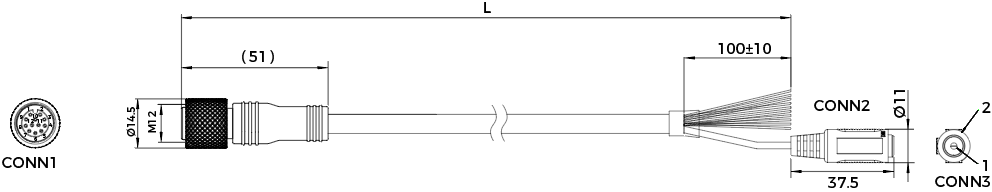

CBL-PWR-M12A12F-DC |
|

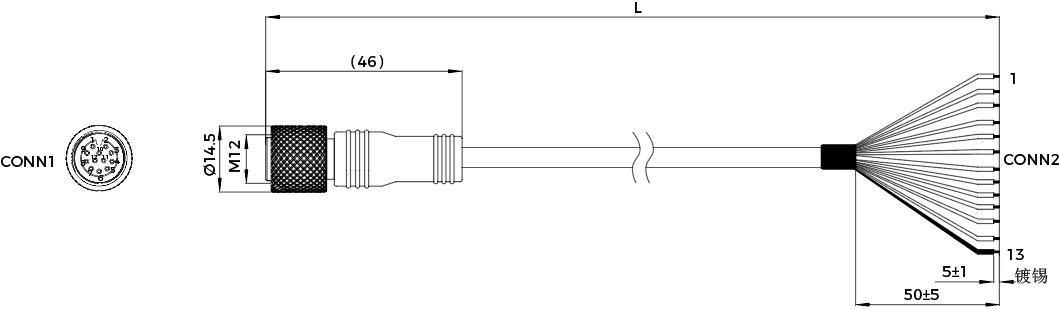

CBL-PWR-M12A12F-OPEN |
| 型号 | L | 公差 |
|---|---|---|
CBL-PWR-M12A12F-DC-5M |
5m |
±50mm |
CBL-PWR-M12A12F-DC-15M |
15m |
±150mm |
CBL-PWR-M12A12F-OPEN-5M |
5m |
±50mm |
CBL-PWR-M12A12F-OPEN-15M |
15m |
±150mm |
接头
| CBL-PWR-M12A12F-DC-5M / CBL-PWR-M12A12F-DC-15M | ||||
|---|---|---|---|---|
CONN1 |
颜色 |
CONN2 |
CONN3 |
功能 |
1 |
棕白 |
1 |
- |
光耦输出2 |
2 |
灰 |
2 |
- |
串口发送 |
3 |
紫 |
3 |
- |
串口接收 |
4 |
白黑 |
4 |
- |
串口地 |
5 |
黄 |
5 |
- |
光耦输入1 |
6 |
紫白 |
6 |
- |
光耦输入地 |
7 |
红 |
- |
1 |
电源 |
8 |
黑 |
- |
2 |
电源地 |
9 |
绿 |
7 |
- |
光耦输出地 |
10 |
橙 |
8 |
- |
光耦输入0 |
11 |
蓝 |
9 |
- |
光耦输出0 |
12 |
棕 |
10 |
- |
光耦输出1 |
外壳 |
缠绕(套管白) |
- |
- |
屏蔽地 |
| CBL-PWR-M12A12F-OPEN-5M / CBL-PWR-M12A12F-OPEN-15M | |||
|---|---|---|---|
CONN1 |
颜色 |
芯线 |
CONN2 |
1 |
棕白 |
24AWG |
1 |
2 |
灰 |
24AWG*1P |
2 |
3 |
紫 |
24AWG*1P |
3 |
4 |
缠绕（套管白黑） |
缠绕 |
4 |
5 |
黄 |
24AWG |
5 |
6 |
紫白 |
24AWG |
6 |
7 |
红 |
24AWG |
7 |
8 |
黑 |
24AWG |
8 |
9 |
绿 |
24AWG |
9 |
10 |
橙 |
24AWG |
10 |
11 |
蓝 |
24AWG |
11 |
12 |
棕 |
24AWG |
12 |
铁壳 |
编织（套管白） |
24AWG |
13 |
