AIC-Lite-016M-16M-W
技术参数
型号 |
AIC-Lite-016M-16M-W |
|
|---|---|---|
基本参数 |
分辨率 |
1440 × 1080 |
靶面尺寸 |
1/2.7" |
|
最大帧率 |
12fps |
|
快门方式 |
全局快门 |
|
传感器类型 |
CMOS |
|
颜色 |
黑白 |
|
镜头接口 |
M12 |
|
镜头焦距 |
16mm |
|
对焦方式 |
手动调焦 |
|
光源颜色 |
白光，非偏振 |
|
工作距离 |
80~200mm |
|
视野范围 |
24.84 × 18.63mm~62.10 × 46.58mm |
|
触发方式 |
软件触发、外部触发、自由运行等 |
|
配套软件 |
Mech-Vision |
|
认证 |
FCC、ISED、CE、UKCA |
|
瞄准器 |
橙/绿光 |
|
接口参数 |
线缆 |
12-pin M12电源I/O线，包含RJ45接口与GPIO接口 |
网络接口 |
百兆以太网 |
|
GPIO接口 |
1路隔离输入、1路隔离输出、1路可配置的输入输出 |
|
通讯方式 |
以太网 |
|
LED指示灯 |
电源指示灯、网络指示灯、拍摄指示灯 |
|
电源参数 |
供电方式 |
24V DC |
最大功耗 |
＜10.5W |
|
结构参数 |

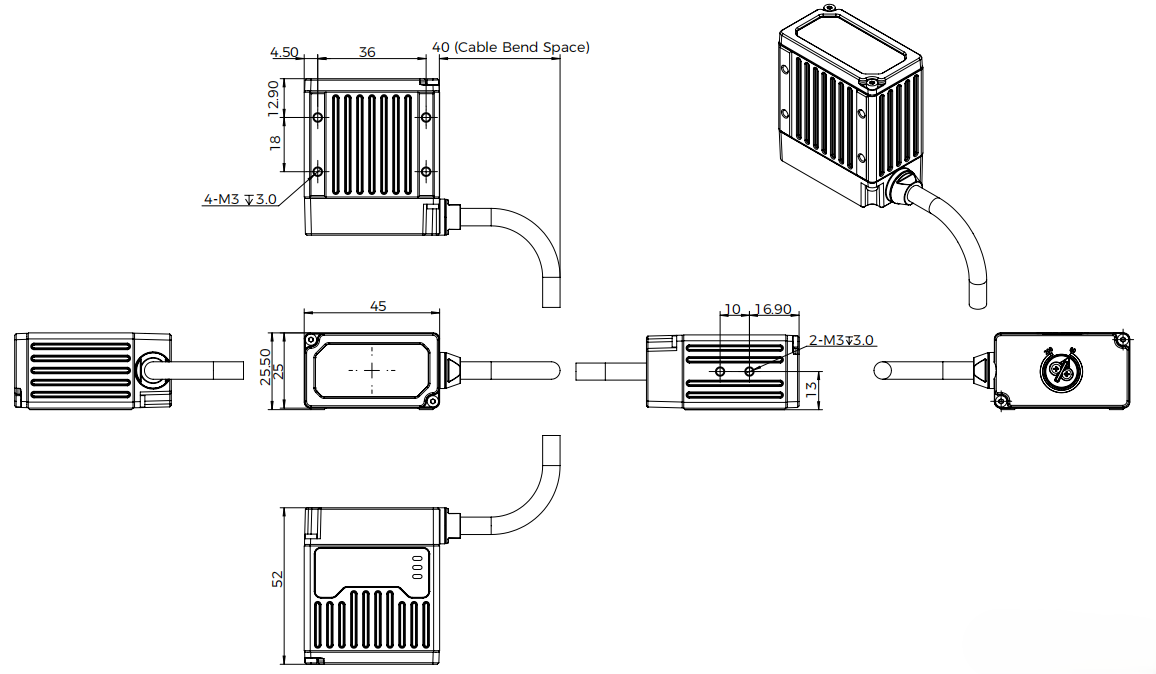

外形尺寸 |
45 × 52 × 25.5mm（不含线缆） |
重量 |
＜140g |
|
防护等级 |
IP65 |
|
外壳材料 |
铝合金+前罩 |
|
工作环境 |
工作温度 |
-20~50℃ |
工作湿度 |
20%~95%，无冷凝 |
|
存储温度 |
-30~70℃ |
|
存储湿度 |
20%~95%，无冷凝 |
|
接口
|
12芯管脚 |
| 管脚 | 信号 | 说明 | 配套线缆颜色 |
|---|---|---|---|
1 |
Power |
电源输入 |
红 |
2 |
POWER_GND |
电源地 |
黑 |
3 |
OPT_OUT0 |
光耦输出 |
棕 |
4 |
OPT_GND |
光耦地 |
紫白 |
5 |
OPT_IN0 |
光耦输入 |
黄 |
6 |
GPIO |
可配置I/O |
蓝 |
7 |
MD1_P |
RJ45网口 |
绿 |
8 |
MD1_N |
RJ45网口 |
绿白 |
9 |
MD0_P |
RJ45网口 |
橙 |
10 |
MD0_N |
RJ45网口 |
橙白 |
11 |
RS232_RXD |
串口接收 |
紫 |
12 |
RS232_TXD |
串口发送 |
灰 |
