AIC-Lite-050M-16A-W
技术参数
型号 |
AIC-Lite-050M-16A-W |
|
|---|---|---|
基本参数 |
分辨率 |
2368 × 1792 |
靶面尺寸 |
2/3" |
|
最大帧率 |
16fps |
|
快门方式 |
全局快门 |
|
传感器类型 |
CMOS |
|
颜色 |
黑白 |
|
镜头接口 |
M12 |
|
镜头焦距 |
16mm |
|
对焦方式 |
电动调焦 |
|
光源颜色 |
白光，非偏振 |
|
工作距离 |
100~1500mm |
|
视野范围 |
51.75 × 43.13mm~776.25 × 646.88mm |
|
触发方式 |
软件触发、外部触发、自由运行等 |
|
配套软件 |
Mech-Vision |
|
认证 |
FCC、ISED、KC、CE、UKCA |
|
瞄准器 |
红十字 |
|
接口参数 |
线缆 |
12-pin M12电源I/O线，8-pin M12网线 |
网络接口 |
千兆以太网 |
|
GPIO接口 |
2路隔离输入、3路隔离输出 |
|
通讯方式 |
以太网 |
|
LED指示灯 |
电源指示灯、网络指示灯、拍摄指示灯 |
|
电源参数 |
供电方式 |
24V DC |
最大功耗 |
＜18W |
|
结构参数 |

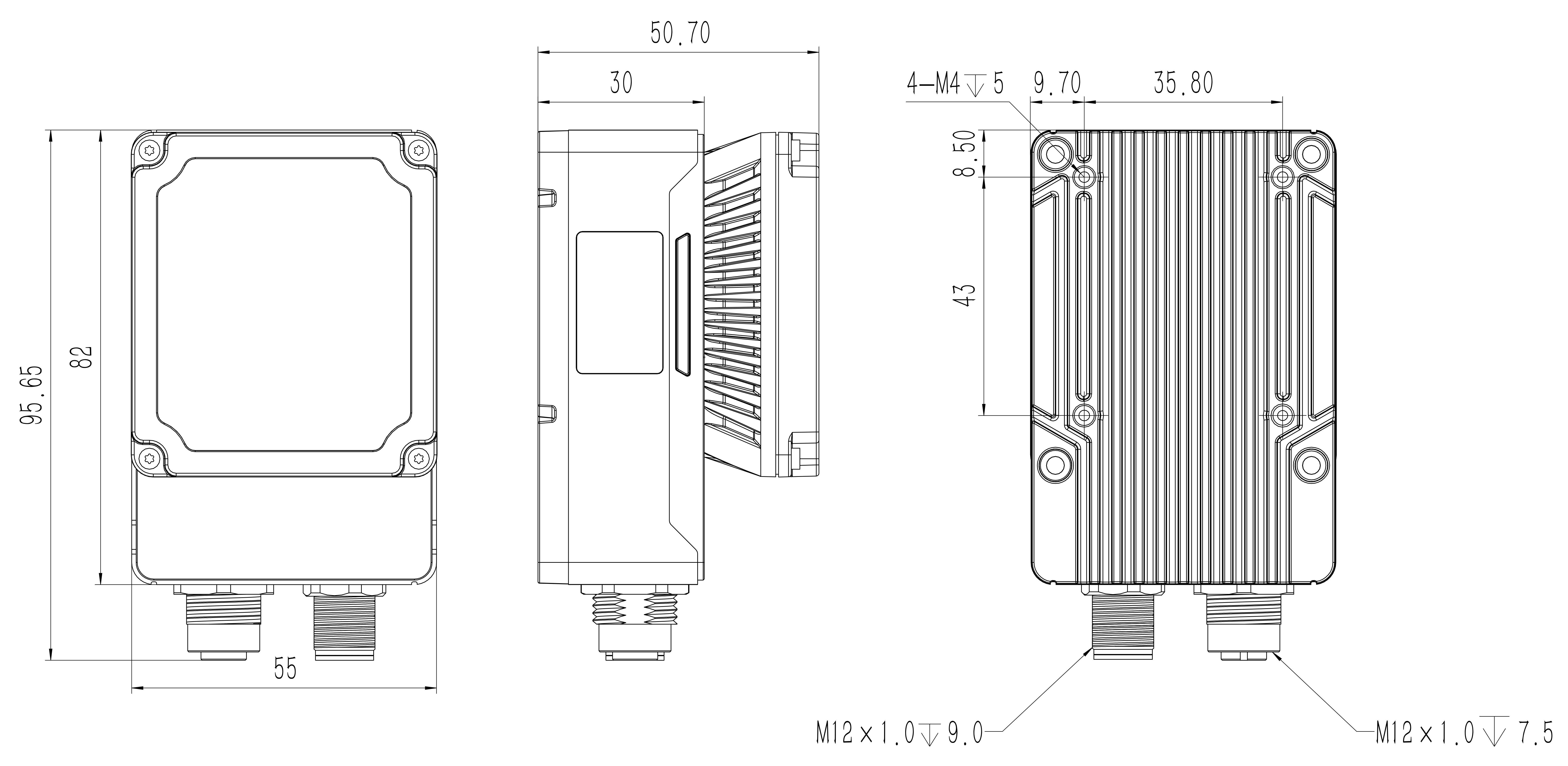

外形尺寸 |
82 × 55 × 50.7mm（不含接口高度） |
重量 |
＜350g |
|
防护等级 |
IP65 |
|
外壳材料 |
铝合金+前罩 |
|
工作环境 |
工作温度 |
-20~50℃ |
工作湿度 |
20%~95%，无冷凝 |
|
存储温度 |
-30~70℃ |
|
存储湿度 |
20%~95%，无冷凝 |
|
接口
|
12芯管脚 |
| 管脚 | 信号 | 说明 | 配套线缆颜色 |
|---|---|---|---|
1 |
OPT_OUT2 |
光耦隔离输出2 |
棕白 |
2 |
RS232_TXD |
串口发送 |
灰 |
3 |
RS232_RXD |
串口接收 |
紫 |
4 |
SIGNAL_GND |
RS232串口地 |
黑白 (套管) |
5 |
OPT_IN1 |
光耦隔离输入1 |
黄 |
6 |
OPT_IN_GND |
光耦隔离输入地 |
紫白 |
7 |
POWER |
相机电源 |
红 |
8 |
POWER_GND |
相机电源地 |
黑 |
9 |
OPT_OUT_GND |
光耦隔离输出地 |
绿 |
10 |
OPT_IN0 |
光耦隔离输入0 |
橙 |
11 |
OPT_OUT0 |
光耦隔离输出0 |
蓝 |
12 |
OPT_OUT1 |
光耦隔离输出1 |
棕 |
- |
- |
屏蔽地 |
白 (套管) |
