定位掩膜特征点

您正在查看最新版本（V2.2.1）的文档。如果您想查阅其他版本的文档，可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本，请随时联系梅卡曼德技术支持。

功能描述

该步骤用于定位掩膜的特征点。

使用场景

该步骤主要用于在掩膜图像中快速获取目标区域的代表性中心点，常见于尺寸测量场景。

使用流程

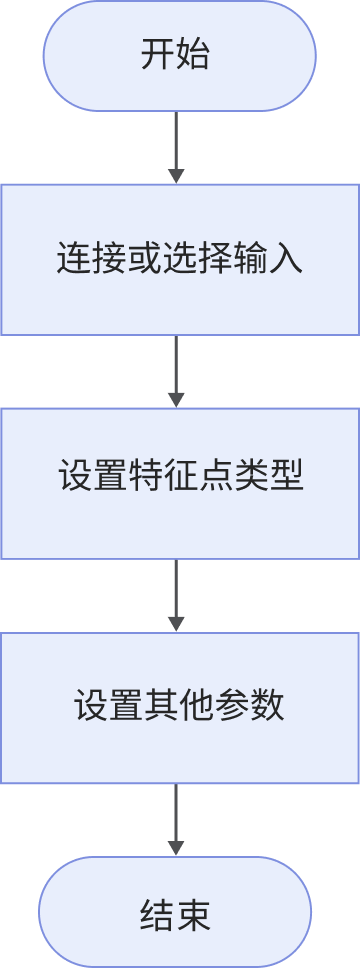

该步骤的使用流程如下：

locate feature point of mask process

  1. 选择输入数据。连接对应的步骤端口，或者在参数设置区的输入栏下选择对应的输入数据。

  2. 在参数栏选择所需的特征点类型。

  3. 参数栏有其他参数时，根据实际需求选择和调整参数。

  4. 在输出栏中勾选输出项，并单击输出项左侧的 ▶ 展开该项，输入合格范围的上限和下限。

  5. 运行步骤，并查看运行结果。

输入说明

该步骤的输入为用于特征点定位的掩膜图像。

参数说明

参数 解释

特征点类型

选择特征点的类型。

  • 质心：以掩膜区域内所有像素坐标的平均值作为特征点，即区域的几何中心。适用于目标区域完整、分布均匀的场景。

  • 外接矩形中心：以包裹掩膜区域的水平外接矩形的中心点作为特征点。适用于目标大致呈矩形且无明显旋转的场景。

  • 最小外接矩形中心：以能完全包裹掩膜区域的面积最小的旋转矩形的中心点作为特征点。适用于目标存在旋转或倾斜的场景。

输出说明

勾选输出项后，步骤将增加对应的输出端口，步骤运行后将输出对应的数据。可根据实际测量需求选择对应的输出项。

如果输出项可展开（左侧有 ▶），则勾选后必须展开，然后设置上限和下限来确定该项的合格范围。如果输出的值在合格范围内，该测量项被判定为合格（OK），否则被判定为不合格（NG）。
输出项 说明

特征点

定位到的特征点。

点X坐标

特征点的X坐标值。

点Y坐标

特征点的Y坐标值。

错误排查

  • 各步骤通用的错误码，详见错误码列表。

  • 若错误码与错误信息不对应，请联系技术支持获取帮助。

CV-W6801

错误：掩膜图像为空。

解决方案：请检查上游步骤或输入端是否有可用的掩膜图像数据。

CV-W6802

错误：掩膜图像尺寸过小。

解决方案：请确保输入的掩膜图像宽度和高度均大于等于3像素。

CV-W6803

错误：输入的掩膜图像不是单通道图像（CV_8UC1）。

解决方案：请输入符合规范的单通道掩膜图像。

CV-W6804

错误：特征点类型的取值无效。

解决方案：请从下拉列表中选择有效选项。

CV-W6805

错误：未检测到掩膜。

解决方案：请检查输入的掩膜图像。

CV-W6806

错误：软件内部发生错误。

解决方案：请联系技术支持。
