按灰度范围统计像素数量
使用场景
该步骤适用于需要统计图像或指定区域内指定灰度范围像素数量的场景。
例如，可用于统计亮斑、暗斑或特定灰度区域的像素数量变化，判断目标区域中某类灰度成分的占比，或作为阈值分割结果的定量分析依据。

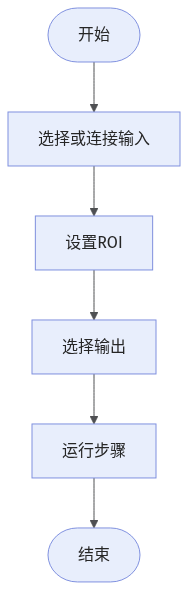

使用流程
该步骤的使用流程如下：
-
选择输入数据。在工程编辑区连接对应的步骤端口，或者在参数设置区的输入栏下选择对应的输入数据。
-
设置ROI。
-
设置一个或多个灰度阈值范围。
-
在输出栏中勾选输出项，并为测量项设置合格范围。
参数说明
| 参数 | 解释 |
|---|---|
ROI设置 |
该参数用于设置进行像素统计的图像区域。步骤运行时，仅统计ROI内灰度值落在设定阈值范围内的像素数量。 查看2D ROI设置了解如何设置和调整ROI。 |
阈值范围 |
该参数允许用户设置一个或多个灰度值范围（闭区间）。对输入的灰度图像进行像素统计时，将统计落在这些范围内的像素数量。 若设置了多个范围，即使范围之间存在重复的灰度值，也不会对对应像素进行重复统计。 |
错误排查
|
各步骤通用的错误码，详见错误码列表。 |
