표면 데이터에 평면 피팅

현재 최신 버전 (2.2.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

기능

이 스텝은 선택한 영역 또는 전체 데이터를 기반으로, 해당 데이터를 가장 잘 설명할 수 있는 평면을 찾아내는 피팅 작업을 수행합니다. 피팅된 평면은 종종 다른 스텝에서 기준 평면으로 사용됩니다.

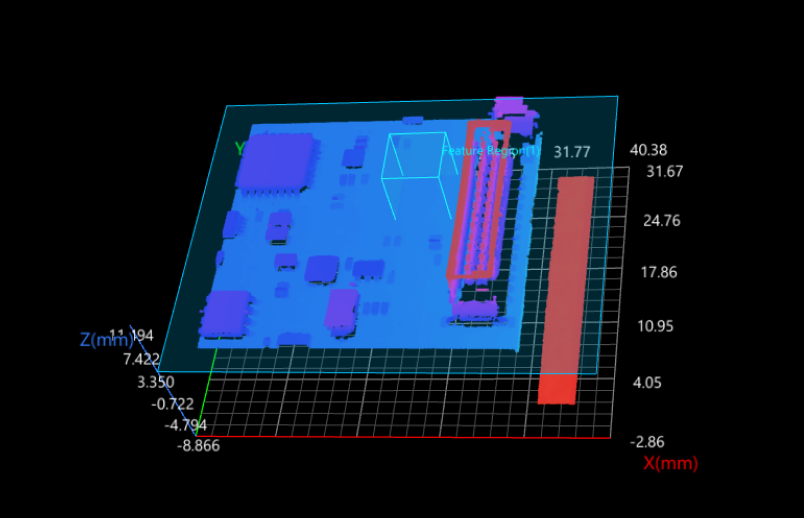

fit plane illustration

특징 영역 내의 표면 데이터를 기반으로 평면 피팅을 수행하기

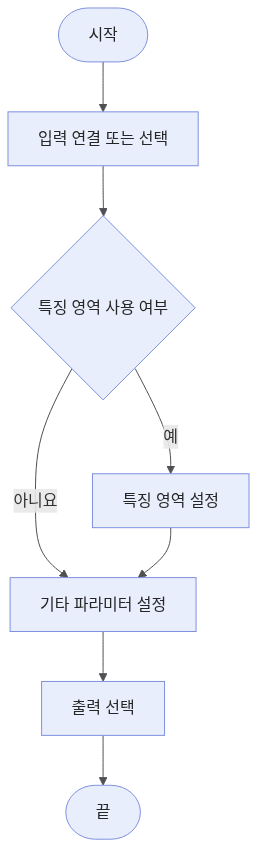

사용 방법

이 스텝의 사용 방법은 다음과 같습니다.

입력할 데이터를 선택합니다. 해당 스텝의 포트를 연결하거나 파라미터 설정 구역의 입력 표시줄에서 해당 입력 데이터를 선택합니다.
특징 영역의 사용 여부를 확인합니다.
파라미터 표시줄에서 기타 파라미터를 설정합니다.
출력 표시줄에서 출력 항목 옵션을 선택하고 출력 항목 왼쪽에 있는 ▶를 클릭하여 펼친 후 유효 범위의 하한과 상한을 입력합니다.
스텝을 실행하고 실행 결과를 확인합니다.

파라미터 설명

파라미터	설명
특징 영역 사용	특징 영역은 알고리즘 처리 영역을 설정하는 데 사용됩니다. 이 옵션을 선택하면 특징 영역 모드를 설정해야 합니다. 기본적으로 선택하지 않으며, 이때 전체 표면 데이터를 사용하여 평면 피팅을 수행합니다.
특징 영역 모드	이 파라미터는 피팅 시 특징 영역 내의 데이터를 사용할지, 특징 영역 외의 데이터를 사용할지 설정합니다. 특징 영역 내의 데이터 사용 특징 영역 내의 데이터만 사용하여 평면 피팅을 수행합니다. 특징 영역 외의 데이터 사용 특징 영역 외의 데이터만 사용하여 평면 피팅을 수행합니다.
특징 영역	특징 영역을 설정하고 조정하는 방법에 대한 자세한 내용은 특징 영역 설정 부분을 참조하십시오.
특징 영역 그룹 사용	특징 영역 그룹을 설정하고 조정하는 방법에 대한 자세한 내용은 특징 영역 그룹 설정 부분을 참조하십시오.
데이터 필터링 방식	평면 피팅 전에 데이터 포인트를 필터링하는 방식을 선택합니다. 없음: 모든 데이터 포인트를 유지합니다. 적합 평면까지의 거리 기준: 점과 적합 평면 사이의 거리를 기준으로 데이터 포인트를 필터링합니다. 경사진 평면에 적합합니다. Z값 기준: 점의 Z값을 기준으로 데이터 포인트를 필터링합니다. 대체로 수평에 가까운 평면에 적합합니다.
낮은 백분위수	백분위 필터링의 하한을 설정합니다. 해당 백분위 미만의 데이터 포인트는 필터링됩니다. 데이터 필터링 방식에서 적합 평면까지의 거리 기준 또는 Z값 기준을 선택한 경우에만 표시됩니다.
높은 백분위수	백분위 필터링의 상한을 설정합니다. 해당 백분위를 초과하는 데이터 포인트는 필터링됩니다. 데이터 필터링 방식에서 적합 평면까지의 거리 기준 또는 Z값 기준을 선택한 경우에만 표시됩니다.

파라미터

설명

특징 영역 사용

특징 영역은 알고리즘 처리 영역을 설정하는 데 사용됩니다. 이 옵션을 선택하면 특징 영역 모드를 설정해야 합니다.

기본적으로 선택하지 않으며, 이때 전체 표면 데이터를 사용하여 평면 피팅을 수행합니다.

특징 영역 모드

이 파라미터는 피팅 시 특징 영역 내의 데이터를 사용할지, 특징 영역 외의 데이터를 사용할지 설정합니다.

특징 영역 내의 데이터 사용

특징 영역 내의 데이터만 사용하여 평면 피팅을 수행합니다.
특징 영역 외의 데이터 사용

특징 영역 외의 데이터만 사용하여 평면 피팅을 수행합니다.

특징 영역

특징 영역을 설정하고 조정하는 방법에 대한 자세한 내용은 특징 영역 설정 부분을 참조하십시오.

특징 영역 그룹 사용

특징 영역 그룹을 설정하고 조정하는 방법에 대한 자세한 내용은 특징 영역 그룹 설정 부분을 참조하십시오.

데이터 필터링 방식

평면 피팅 전에 데이터 포인트를 필터링하는 방식을 선택합니다.

없음: 모든 데이터 포인트를 유지합니다.
적합 평면까지의 거리 기준: 점과 적합 평면 사이의 거리를 기준으로 데이터 포인트를 필터링합니다. 경사진 평면에 적합합니다.
Z값 기준: 점의 Z값을 기준으로 데이터 포인트를 필터링합니다. 대체로 수평에 가까운 평면에 적합합니다.

낮은 백분위수

백분위 필터링의 하한을 설정합니다. 해당 백분위 미만의 데이터 포인트는 필터링됩니다.

데이터 필터링 방식에서 적합 평면까지의 거리 기준 또는 Z값 기준을 선택한 경우에만 표시됩니다.

높은 백분위수

백분위 필터링의 상한을 설정합니다. 해당 백분위를 초과하는 데이터 포인트는 필터링됩니다.

데이터 필터링 방식에서 적합 평면까지의 거리 기준 또는 Z값 기준을 선택한 경우에만 표시됩니다.

출력

출력 항목을 선택하고 스텝에 출력 포트를 추가하면, 스텝 실행 후 해당 데이터가 출력됩니다. 실제 측정 수요에 따라 해당 출력 항목을 선택할 수 있습니다.

확장 가능한 출력 항목을 선택한 경우에는 ▶를 클릭하여 확장한 후, 하한과 상한을 설정하여 허용 범위를 결정해야 합니다. 출력값이 허용 범위 내에 있으면 측정 항목은 합격(OK)으로 판정되며, 허용 범위를 벗어나면 불합격(NG)으로 판정됩니다.

출력 항목	설명
표준 편차	평면 피팅에 사용되는 포인트에서 최적 피팅 평면까지 거리의 표준 편차.
최소 오차	평면 피팅에 사용되는 포인트에서 최적 피팅 평면까지 거리의 최소 오차. 이 오차는 양과 음을 구분하며 평면 위의 점에서 평면까지의 거리는 양수, 반대로는 음수입니다.
최대 오차	평면 피팅에 사용되는 포인트에서 최적 피팅 평면까지 거리의 최대 오차. 이 오차는 양과 음을 구분하며 평면 위의 점에서 평면까지의 거리는 양수, 반대로는 음수입니다.
거리	좌표계의 원점에서 최적 피팅 평면까지의 거리.
피팅된 평면	사용자가 선택한 표면 데이터를 기반으로 피팅된 평면.

출력 항목

설명

표준 편차

평면 피팅에 사용되는 포인트에서 최적 피팅 평면까지 거리의 표준 편차.

최소 오차

평면 피팅에 사용되는 포인트에서 최적 피팅 평면까지 거리의 최소 오차. 이 오차는 양과 음을 구분하며 평면 위의 점에서 평면까지의 거리는 양수, 반대로는 음수입니다.

최대 오차

평면 피팅에 사용되는 포인트에서 최적 피팅 평면까지 거리의 최대 오차. 이 오차는 양과 음을 구분하며 평면 위의 점에서 평면까지의 거리는 양수, 반대로는 음수입니다.

거리

좌표계의 원점에서 최적 피팅 평면까지의 거리.

피팅된 평면

사용자가 선택한 표면 데이터를 기반으로 피팅된 평면.

오류 분석

각 스텝 공통 오류 코드에 대한 내용은 오류 코드 목록을 참조하세요.
오류 코드와 오류 메시지가 일치하지 않는 경우 기술 지원에 문의해 도움을 받으세요.

CV-W4701

오류: 낮은 백분위수 값이 0~1 범위를 벗어났습니다.

가능한 원인: 낮은 백분위수가 0보다 작거나 1보다 커서 백분위 필터링의 하한을 정할 수 없습니다.

해결 방법: 낮은 백분위수를 0~1 범위 내의 값으로 설정하고, 높은 백분위수보다 크지 않도록 하세요.

CV-W4702

오류: 높은 백분위수 값이 0~1 범위를 벗어났습니다.

가능한 원인: 높은 백분위수가 0보다 작거나 1보다 커서 백분위 필터링의 상한을 정할 수 없습니다.

해결 방법: 높은 백분위수를 0~1 범위 내의 값으로 설정하고, 낮은 백분위수보다 작지 않도록 하세요.

CV-W4703

오류: 데이터 필터링 방식 값이 유효하지 않습니다.

가능한 원인: 선택한 방식이 현재 스텝에서 지원하는 데이터 필터링 방식이 아닙니다.

해결 방법: 필요한 경우 유효한 데이터 필터링 방식을 선택하세요. 예: 없음, 적합 평면까지의 거리 기준 또는 Z값 기준.

CV-W4704

오류: 낮은 백분위수와 높은 백분위수로 필터링한 후 남은 유효 데이터 포인트가 3개 미만입니다.

가능한 원인: 백분위 범위가 너무 좁아 과도하게 많은 데이터 포인트가 필터링되었거나, 입력 데이터 또는 특징 영역 내 유효 데이터 포인트가 너무 적습니다.

해결 방법: 낮은 백분위수를 낮추거나 높은 백분위수를 높여 필터링 범위를 넓히세요. 그래도 오류가 발생하면 입력 데이터를 확인하거나 특징 영역을 조정하여 필터링 후 최소 3개의 유효 데이터 포인트가 남도록 하세요.
